纹理模块（Texture Module）
Rhopoint Aesthetix 纹理模块提供客观的表面特征分析 ，用于评估纹理表面对视觉感知和质量控制的影响。
纹理表面不同于光滑或平坦表面，它们具有不规则或图案化的特征 ，可能是天然形成或人工制造 ，包括凸起、凹槽、颗粒或粗糙纹理 ，影响材料的触感和视觉特性。
常见应用包括：
仿皮革表面 ：用于汽车内饰、家具，模拟天然皮革的质感。
涂层表面 ：粉末涂层或涂漆的金属、塑料表面，影响外观和触感。
塑料零件 ：消费电子产品、汽车部件上的模压纹理，提高抓握力和美观性。
纹理表面在汽车、粉末涂层、皮革制造等行业至关重要，影响产品外观、功能性和消费者感知 。Aesthetix 通过减少视觉检查的主观误差 ，确保测量表面符合预期质量 ，并与相邻部件保持一致。
测量方法
Aesthetix 结合RGB 颜色、光泽度、反射率和 3D 拓扑测量 ，提供精准、可重复的测量结果。
采用光度立体（Photometric Stereo） 技术，计算表面法向量 ，生成三维高度图。
使用分水岭算法对拓扑进行分割，分析单元大小和面积。
60° 光泽测量符合ASTM D523 & ISO 2813国际标准。
RGB 颜色测量使用 45°c:0° 几何光照方式，计算测量区域（14.25×14.25mm）内的平均 RGB 值。
反射率参数通过光泽相机测量 ，使用观察相机分析反射率差异。
纹理特征分析（分水岭方法）
分水岭算法概述
Aesthetix 采用分水岭算法处理拓扑高度图 ，用于分割表面特征。
分水岭方法的原理：
将表面高度图视作地形图 ，将凹陷区域视作谷地 ，凸起部分视作山丘。
模拟水从低处上升，谷地逐渐填充，当相邻谷地的水域相遇 ，形成分界线（分水岭） ，防止合并。
这些分水岭线成为表面不同特征区域的边界 ，从而分割不同纹理单元。

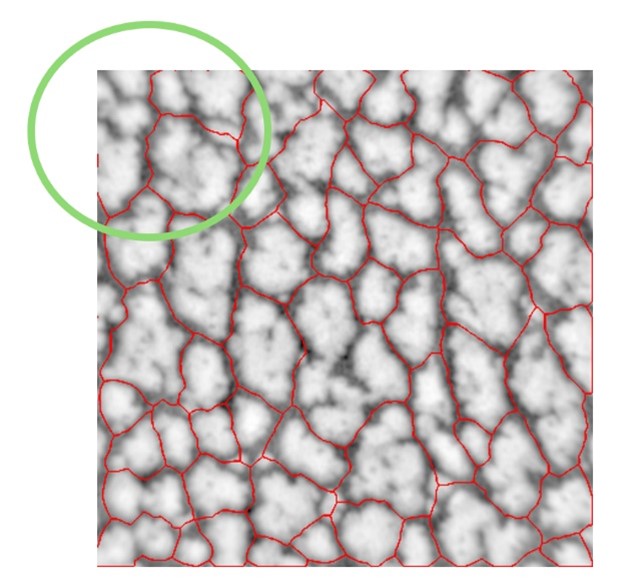

示例：拓扑高度图分水岭分析
用户可在 Appearance Elements 软件的 “特征属性” 设置中调整分水岭参数。
调整特征分离参数（分水岭调整）
手动调整特征分离
初步检查

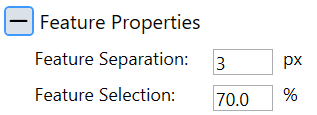

先使用默认参数 （特征分离：3px，特征选择：70%）。
检查高度图与分割结果是否清晰：
调整阈值
在 “特征属性” 设置中修改分水岭参数 ，观察对特征检测的影响。
反复测试不同值，并评估其对分割效果的影响。
特征分离（分水岭形态调整）
增加特征分离值 → 增加检测到的特征数量，避免相邻特征合并。
过高的数值可能导致小特征消失 ，因此应适当调整。
特征选择（分水岭选择百分比）
该值范围为 0% - 100% ，决定哪些尺寸的特征被纳入分析。
提高该值可过滤掉较小的特征 ，适用于更大的形态。
降低该值可检测较小的表面结构 ，适用于精细纹理。
调整分水岭参数
点击 设置按钮 → 展开 “特征属性” 选项。
修改 “特征分离” 和 “特征选择” 参数。
按 “设置” → “重新计算”。
 |  |
|---|---|

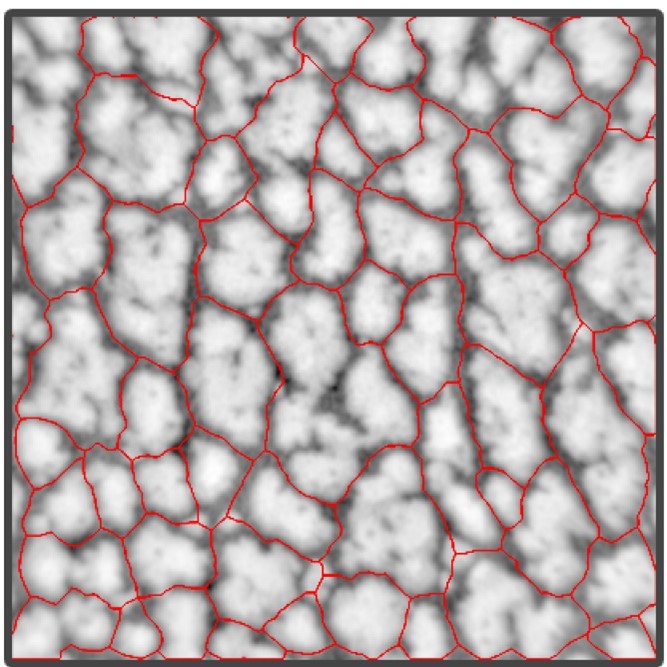

调整前 | 调整后 |
反转特征地图（适用于特殊纹理）
部分技术纹理 （如激光雕刻表面）特征主要由**凸起（山丘） 而非凹陷（谷地）**形成。
标准分水岭算法可能无法正确分割这些纹理。
在此情况下，需启用 “反转特征地图” 功能。
选中 “反转特征地图” ，然后 重新计算。
 |  |
|---|---|

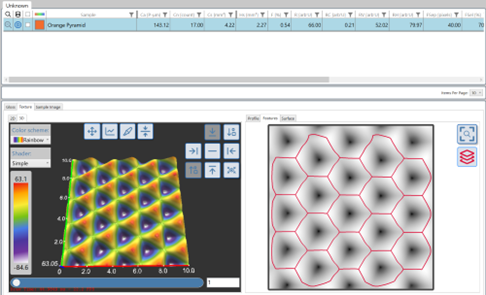

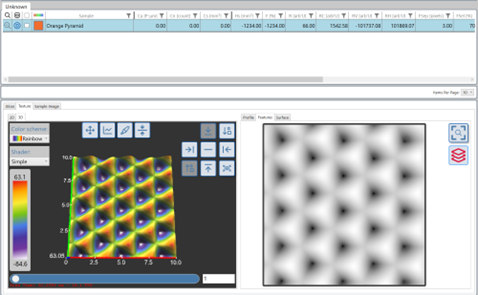

反转前 | 反转后 |
纹理参数
Aesthetix 纹理模块提供多项表面特性参数 ，用于全面分析物理与光学特性。
光泽度（60°）
标准 60° 光泽值 ，单位 GU。

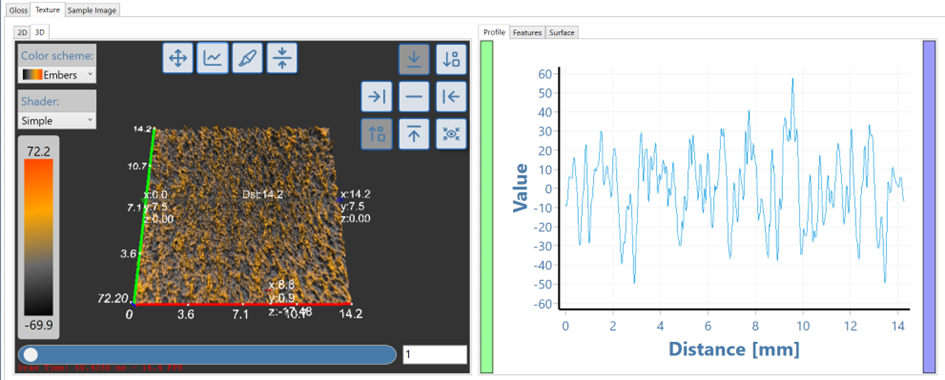

粗糙度（Sa Rough）
未经过滤的表面高度标准差 ，用于评估表面微观粗糙度。
单元特征参数（分水岭分析）
单元幅度（Ca） ：平均特征高度（高点与低点的平均差值）。
单元数量（Cn） ：测量区域内的表面特征总数。
单元平均大小（Cs） ：特征单元的平均面积（单位：mm²）。
单元最小/最大大小（CsMin / CsMax） ：最小和最大表面单元尺寸。
单元大小标准差（CsDev） ：单元大小的变化范围。
反射率参数
R（平均反射率） ：表面整体反射率水平。
RC（反射对比度） ：高点与低点反射率的对比度。
RV（谷地反射率） ：表面低洼区域的平均反射率。
RH（山丘反射率） ：表面凸起区域的平均反射率。
颜色（RGB）
测量区域的 R-G-B 颜色平均值 ，用于颜色均匀性分析。
测量单位：感知微米 [pµ]
测量单位基于光度立体拓扑计算 ，并通过 100µ 校准标准物进行标定。
适用于 0 - 1500 µm（1.5mm） 纹理 ，在此范围内系统线性测量，并与其他测量系统高度相关。
