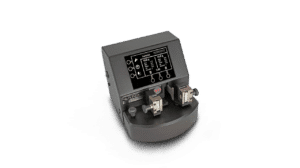

Hanatek Rill- und Biegesteifigkeitsprüfgerät (CBT1)

  • Knittererholung messen – BS 6965
  • Brettsteifigkeit messen: ISO 2493
  • Sofortige Anzeige des Steifigkeitsverhältnisses zwischen Falte und Karton
Branchen & Anwendungen
  • Kartonagen
  • Verpackung

5.620

  • Optional Extras *

    CBT1 Abgerundete Eckbacke + 608
    CBT1 Abgerundete Eckbacke

    CBT1 Abgerundete Eckbacke

    Ergebnisse Drucker UK, EU, USA + 1.117 CFT accessories - printer
    Ergebnisse Drucker UK, EU, USA

    Ergebnisse Drucker - für die Produktreihen MFFT und Hanatek (außer CBT1 und CFT)

    Universal-Probenschneider, Rillen & Karton + 2.451 sample cutter for friction testing
    Universal-Probenschneider, Rillen & Karton
    • Universal-Probenschneider - Rillen und Pappen nach BS6965 und ISO2493
    • Konfigurierbar für mehrere Testtypen, z. Reibung, Flächengewicht, Reiben
    • Geeignet für Film, Papier, Folien etc
    • Gleiche Genauigkeit unabhängig vom Bediener
    • Wiederholbar, zeitsparend

Summe der Produkte

Summe der Optionen

Gesamtsumme

Wer misst Biegesteifigkeit und Rill-/Falzwiderstand?

Biegesteifigkeit und Rill-/Falzwiderstand sind wichtige Messgrößen, die auf das Laufverhalten eines fertigen Kartons in einer automatischen Klebe-, Abfüll- oder Verpackungsanlage schließen lassen.

Substrathersteller, Druckereien, Weiterverarbeiter/Veredler sowie jegliche Hersteller, die Produkte in Kartons einfüllen oder verpacken, können mithilfe dieser Messwerte ihre Produktion optimieren.

QS-Abteilungen verwenden diese Geräte, um die Laufeigenschaften fertiger Kartons vor der Weiterverarbeitung und Befüllung zu prüfen und so Produktionszeitverluste aufgrund langsam laufender oder schwierig zu verarbeitender Verpackungen zu minimieren.

Kartonhersteller und Konstrukteure können mit einem Rill- und Biegesteifigkeitsprüfgerät und einem Hanatek Kartonfalzgerät unterschiedliche Kombinationen von Substraten und Rillen/Falzen im Labor testen, ohne wertvolle Produktionszeit dafür in Anspruch zu nehmen.

Vorteile durch die Messung

  • Herstellung von Produkten mit einheitlicher Qualität
  • Höheres Produktionsvolumen
  • Verbesserte Produktqualität
  • Höhere Verpackungsgeschwindigkeit
  • Optimierung des Fertigungsprozesses
Supermarket

Warum ist es wichtig, Biegesteifigkeit und Rill-/ Falzwiderstand zu messen?

Ein Bogen oder eine Rolle Karton wird ausgestanzt und vorgefalzt, sodass ein Kartonrohling entsteht. Häufig wird dieser Rohling dann aufgestellt und verklebt, bevor er auf einer automatisierten Verpackungsstraße befüllt wird. Durch das Zusammenspiel dieser mechanischen Vorgänge entsteht aus dem Rohling ein dreidimensionales Objekt.

Perfume

Formstabilität

Es ist auch wichtig, dass das Endprodukt die nötige Formstabilität aufweist, um das verpackte Produkt aufzunehmen und zu schützen.

CBT1 crease resistance

Biegesteifigkeit und Rill-/Falzwiderstand

Biegesteifigkeit und Rill-/Falzwiderstand sind nicht nur wichtige Parameter, um die maximalen Geschwindigkeiten bei Zusammenbau und Verpackung zu ermitteln, sondern stehen auch mit der Formstabilität des fertigen Produktes in Zusammenhang.

Die Biegesteifigkeit wird durch die physischen Eigenschaften des Substrats bestimmt, d. h. seine Dicke, den Fasermix, die Beschichtung und das Herstellungsverfahren. Um die Biegesteifigkeit zu ermitteln, wird der Widerstand eines Probenzuschnitts gegen eine Kraft gemessen, die in einem vorgegebenen Winkel einwirkt.

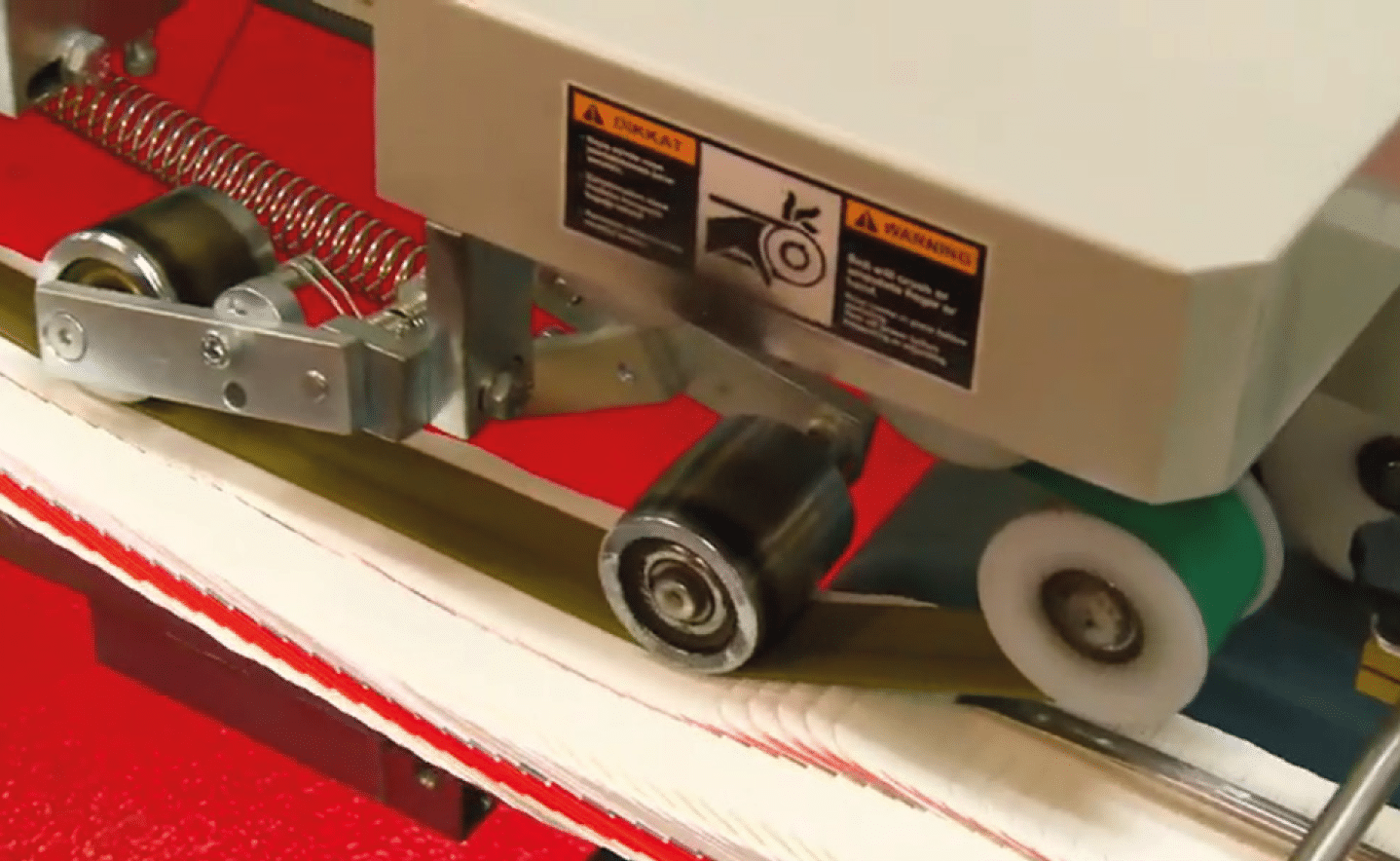

CBT1 Speed Action

Maximale Geschwindigkeit

Für eine maximale Kosteneffizienz ist es wichtig, dass der Zusammenbau des Kartons so schnell wie möglich erfolgt, ohne dass dabei Zuführungsfehler oder Staus auftreten.

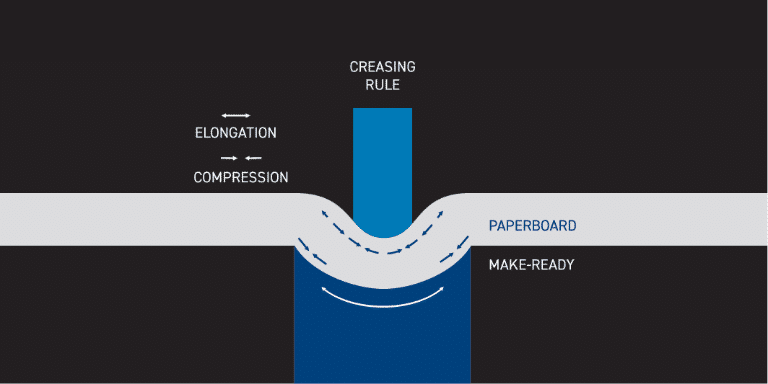

Making a crease diagram

Bei der Ermittlung des Rill-/Falzwiderstandes handelt es sich um eine ähnliche Widerstandsmessung, allerdings über einen vorgefertigten Falz im Kartonrohling.

Funktionen und Anwendungen

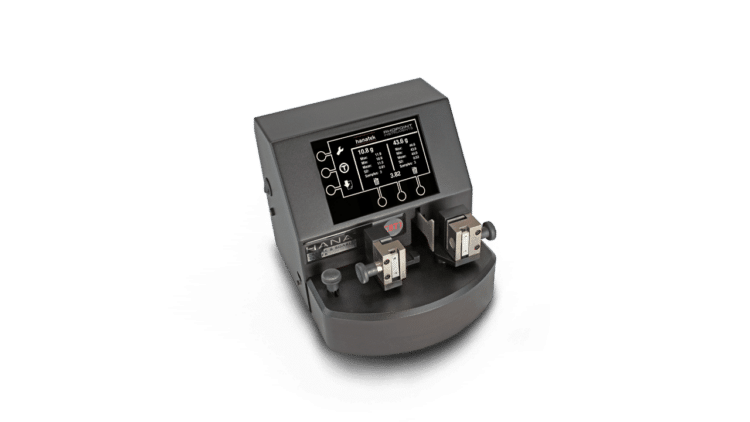

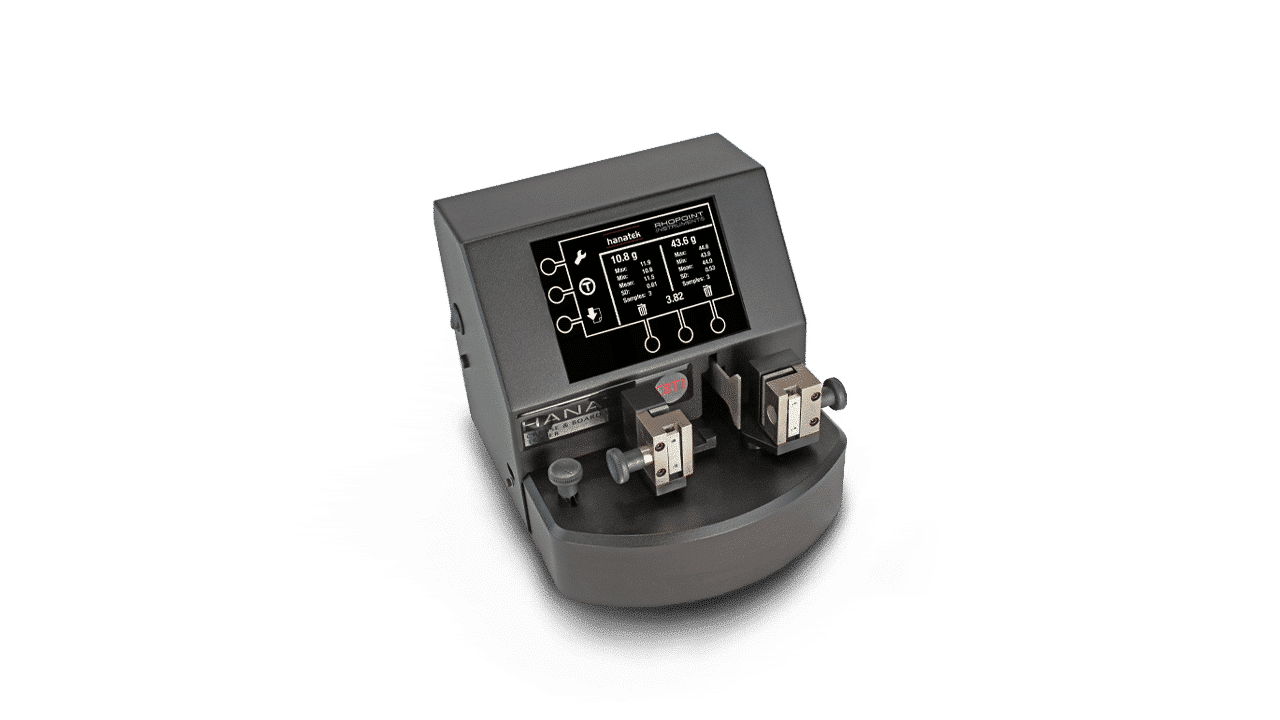

Das Hanatek CBT1 Rill- und Biegesteifigkeitsprüfgerät ermöglicht es Kartonherstellern, Druckereien und Verpackungsunternehmen, die Laufeigenschaft eines Musterkartons oder fertigen Kartons vorherzusagen.

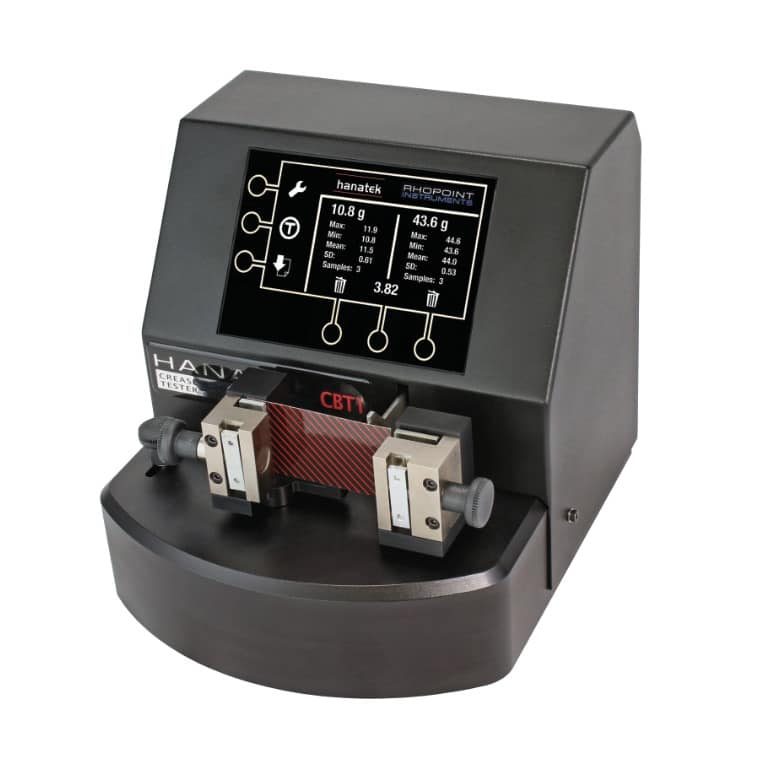

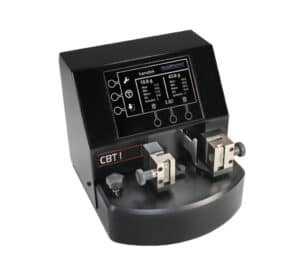

CBT1 left view
Berührungsempfindliche Tasten
Biegesteifigkeits-Klemmbacke
Rill-/Falz-Klemmbacke

Automatische Verweilzeit

15-sekündige Messwertverzögerung, um bedienungsbedingte Schwankungen auszuschließen (entsprechend BS 6965).

Automatische Berechnung des Rill-/Steifigkeitsverhältnisses

Die Ergebnisse werden unmittelbar berechnet und auf dem Bildschirm angezeigt.

Automatische Statistikberechnung

Vollständige Statistikanzeige für Spring Back-Kraft und Biegesteifigkeit.

Testarten

Durchführen einer Biegesteifigkeitsprüfung

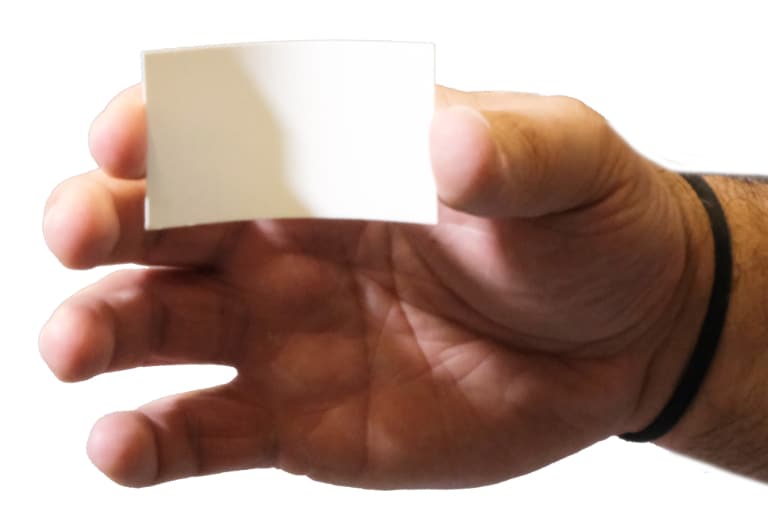

Die Biegesteifigkeit wird an einer Probe mit den Abmessungen 70 mm x 38 mm gemessen. Die Biegesteifigkeit variiert leicht, je nachdem, ob der Deckkarton an der Seite den Kraftaufnehmer oder die gegenüberliegende Seite bei der Prüfung berührt.

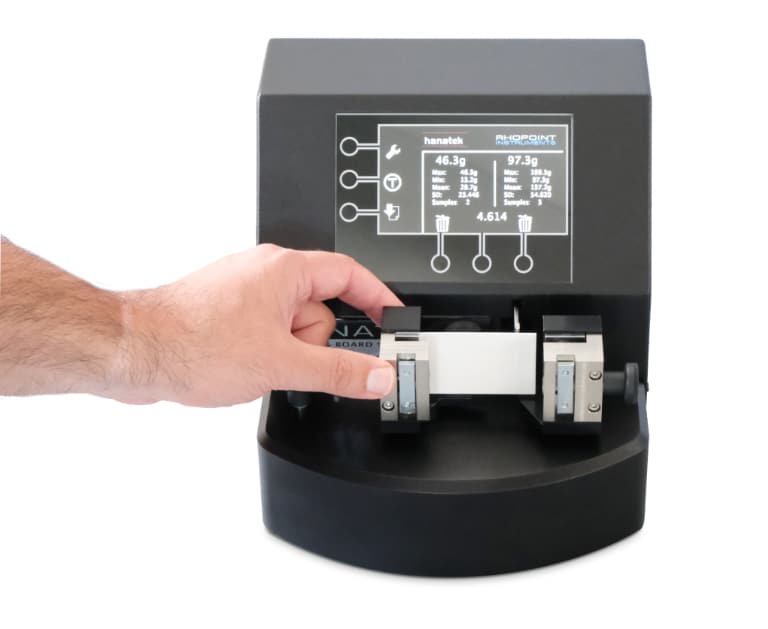

Biegesteifigkeit bei 15°
Biegesteifigkeit bei 15°

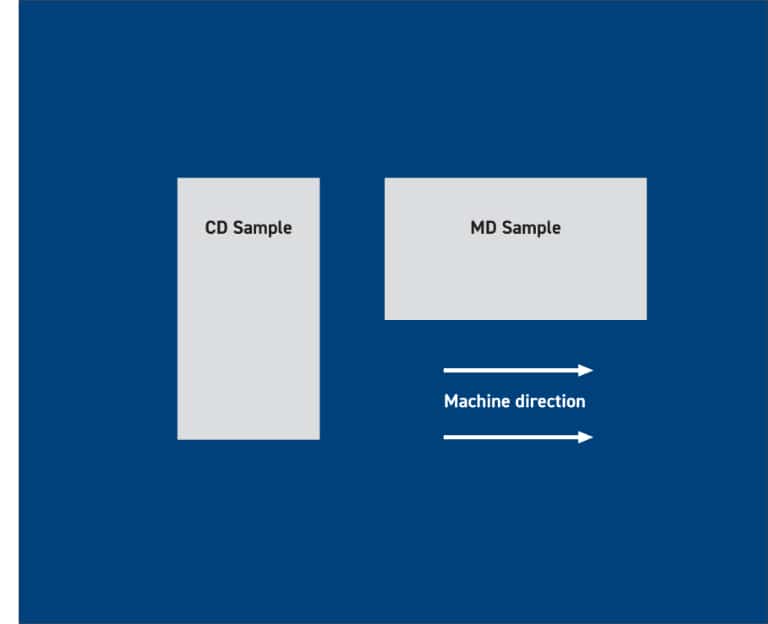

Die für die Prüfung erforderliche Laufrichtung muss sich über die gesamten 70 mm der Probe erstrecken. Mehrere Proben sollten in jeder Richtung geprüft werden. Es wird empfohlen, die Laufrichtung (MD) und Querrichtung (CD) getrennt zu prüfen, um genaue Ergebnisse sowie das Verhältnis zwischen
Rill- und Biegesteifigkeit zu erhalten.

Probenvorbereitung
Probenvorbereitung

Durchführen einer Rill-/Falz-Steifigkeitsprüfung

Die Größe einer dem Standard BS 6965 entsprechenden Rill-/Falzprobe beträgt 38 x 38 mm, wobei sich die Rill-/ Falzlinie in einem Abstand von 13 mm zu einer Kante befindet. Das CBT1-Gerät ist nur für die Prüfung von Rill-/Falzproben mit den oben genannten Abmessungen vorgesehen.

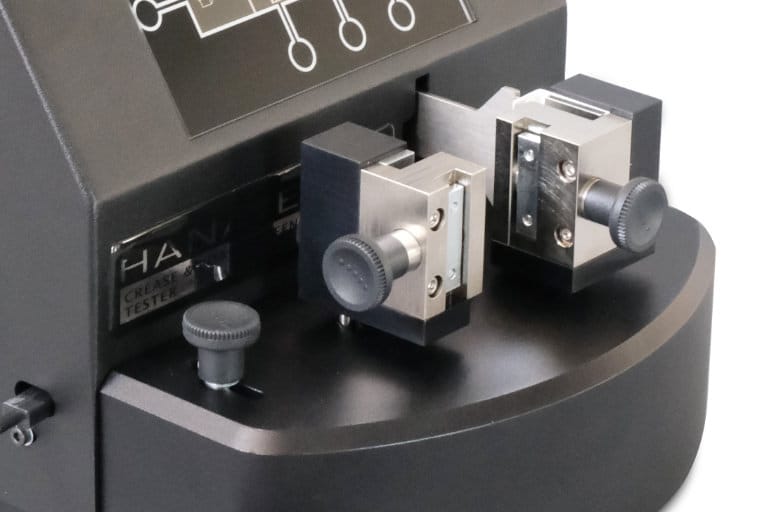

Spring Back-Kraft bei 90°
Spring Back-Kraft bei 90°

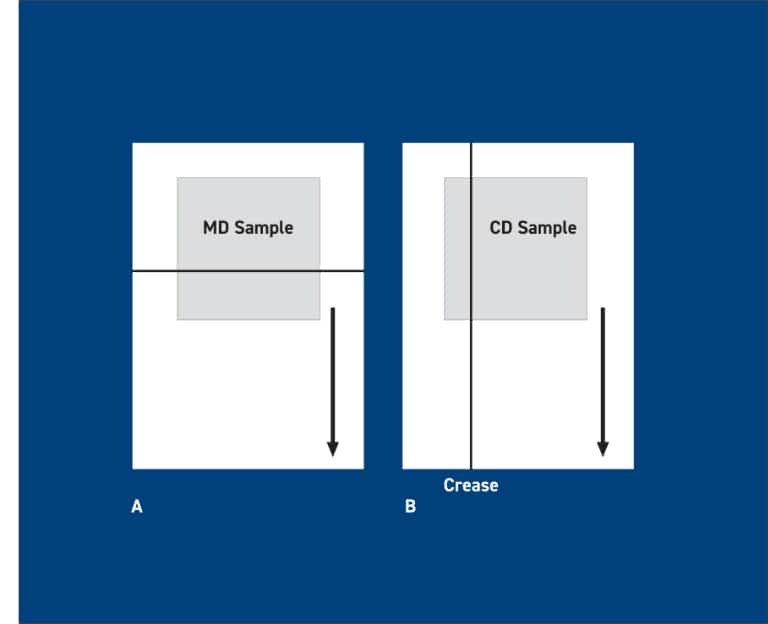

Die Abbildung zeigt Proben in Laufrichtung (MD) und Querrichtung (CD), die mit Rillen/Falzen versehen sind, wie es für eine Rill-/Falzsteifigkeitsprüfung erforderlich ist.

Probenvorbereitung
Probenvorbereitung

Ergebnisse

Das Hanatek CBT1-Prüfgerät berechnet automatisch das Verhältnis von Rill- und Biegesteifigkeit und ermöglicht so eine schnelle und einfache Analyse der Ergebnisse.

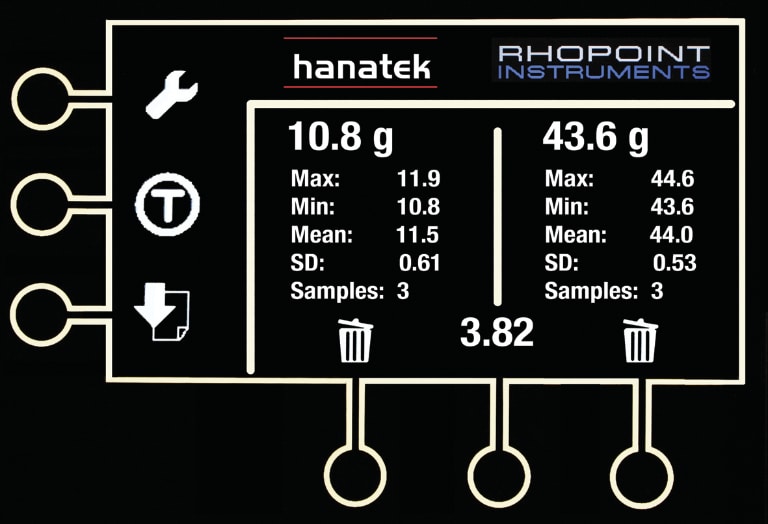

CBT1 screen

Export auf USB-Stick

Mit dem CBT1 durchgeführte Messungen können auf einen USB-Stick exportiert werden. Alle gemessenen und berechneten Parameter werden wie unten gezeigt im Dateiformat .csv exportiert:

Export auf Etiketten-Drucker

Über ein spezielles Datenkabel und einen angepassten Etikettendrucker können die Messergebnisse vom CBT1-Gerät direkt an den Etikettendrucker gesendet werden.

CFT Zubehör – Drucker

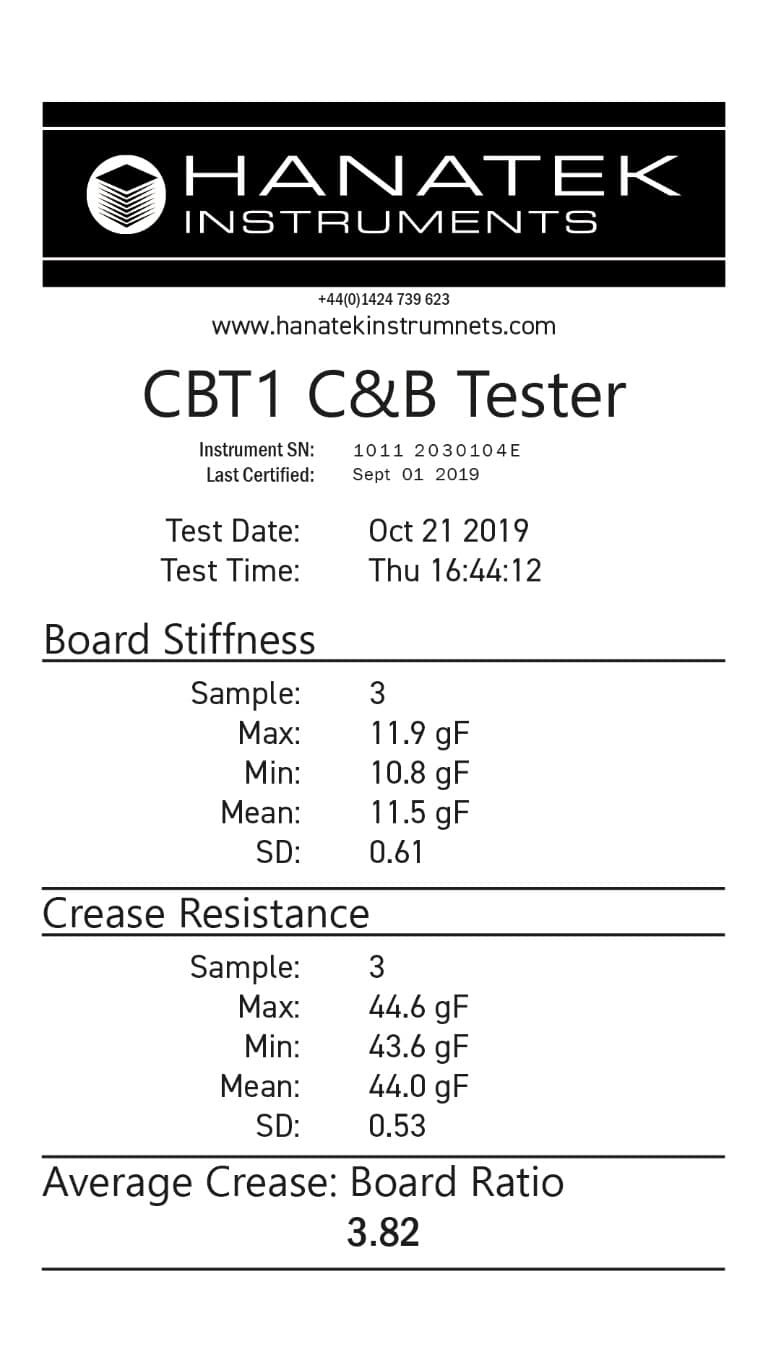

CBT1 test results

Zubehör

Im Lieferumfang enthalten

CBT1-Gerät mit Klemmbacken
CBT1-Gerät mit Klemmbacken
UKAS Rückführbarkeitsnachweis für Kalibrierung
UKAS Rückführbarkeitsnachweis für Kalibrierung

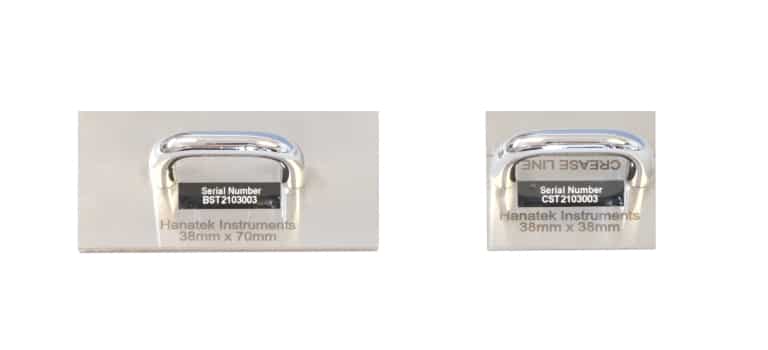

2 Probenschablonen
2 Probenschablonen

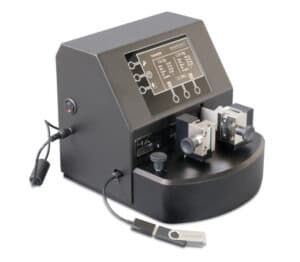

USB- und Datenkabel
USB- und Datenkabel

Weitere Optionen

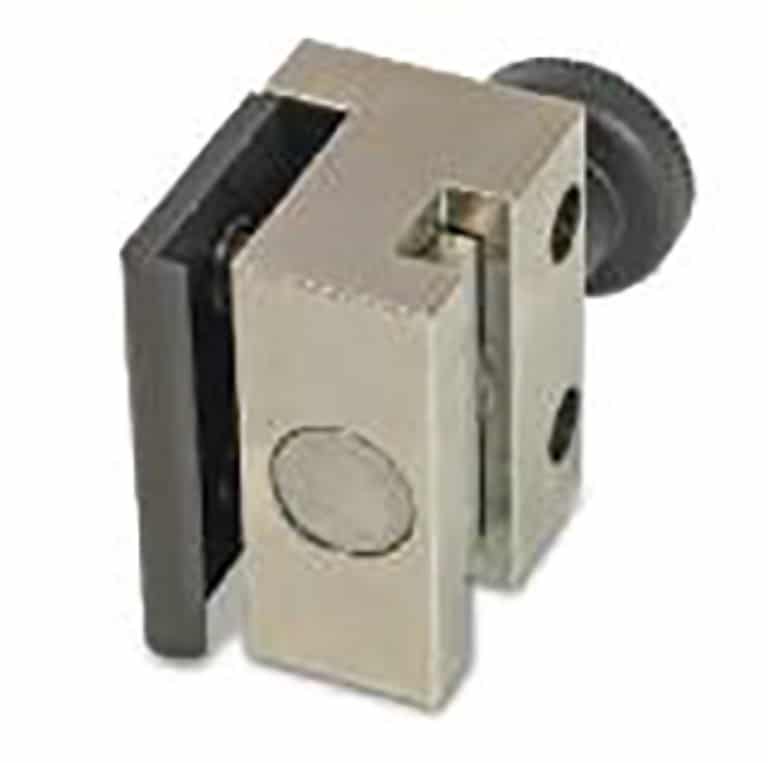

Round-corner-Klemmbacke
Round-corner-Klemmbacke
CFT Zubehör – Drucker
Ergebnisdrucker

Probenvorbereitung

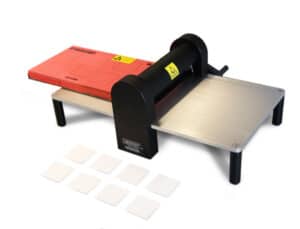

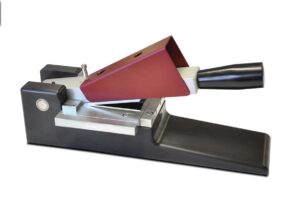

Universal-Probenschneider

Mit dem UniversalProbenschneider von Hanatek ist die Probenvorbereitung einfach.

Sample Cutter

Spezieller Rill- und BiegesteifigkeitProbenschneider

Probenvorbereitung für die Rill- und Biegesteifigkeitsprüfung.

Spezifikationen

StandardApplicationDetails
BS 6965Creasing properties of carton boardMethod for determination of crease recovery (spring back) of 90° fold
BS 3748Carton boardMethod for determination of resistance to bending of paper and board
TAPPI T556
(15" Only)
Paper and boardBending resistance of paper and paper board by single-point bending method
BS ISO 2493
1:2010
Paper and boardDetermination of bending resistance
SCAN P29Paper and boardBending resistance
PMI 068Philip MorrisDetermination of the spring-back force of packaging materials
Instrument Information
Resolution0.5g
Accuracy0.1g
Range0 - 450gf
CertificateUKAS traceable calibration certificate
Power110/240v 50/60Hz
Dimension & Weights
Dimensions230mm (H) x 175mm (W) x 250mm (D)
Instrument Weight7.6kg
Packed Weight10kg
Commodity Code9024 8000
Order Codes
InstrumentHAN-A9011CBT1.2
PrinterRL-B-PRINTER/2
Rounded JawHAN-A-CBTRNDJAW
Dedicated Crease & Board Sample CutterHAN-B9100SAMPLE
Universal Sample Cutter
Crease & Board to BS6965 & ISO2493
RL-A80-001
