Universal-Reibungstester (UFT)

Branchen und Anwendungsbereiche
  • Kartonagen
  • Papier
  • Textilien
  • Textilverbundstoffe
  • Verpackung
Erweiterte Garantie

Mehr Informationen

Erst testen, dann kaufen

Mehr Informationen

Wer misst Schlupf/Reibung?

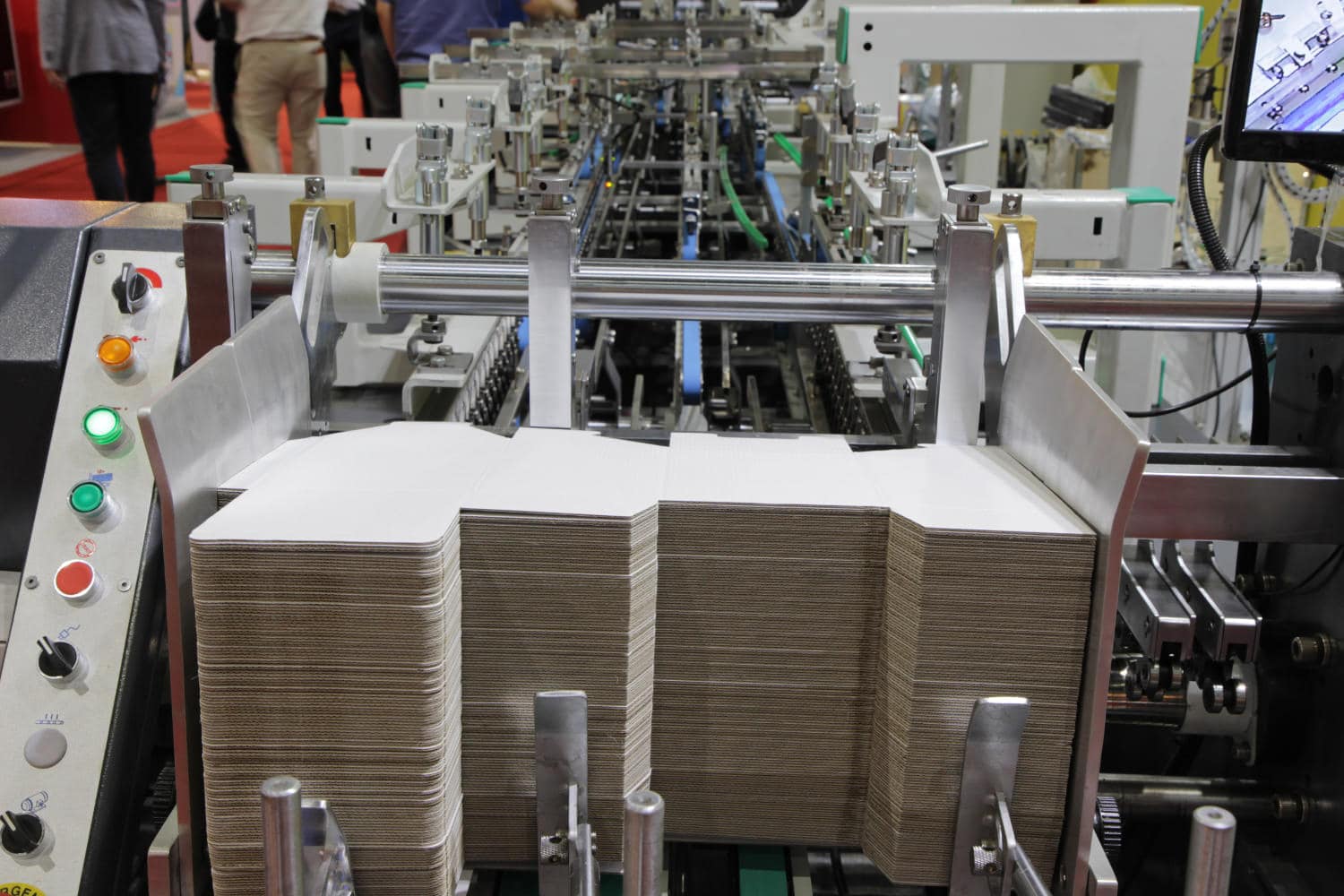

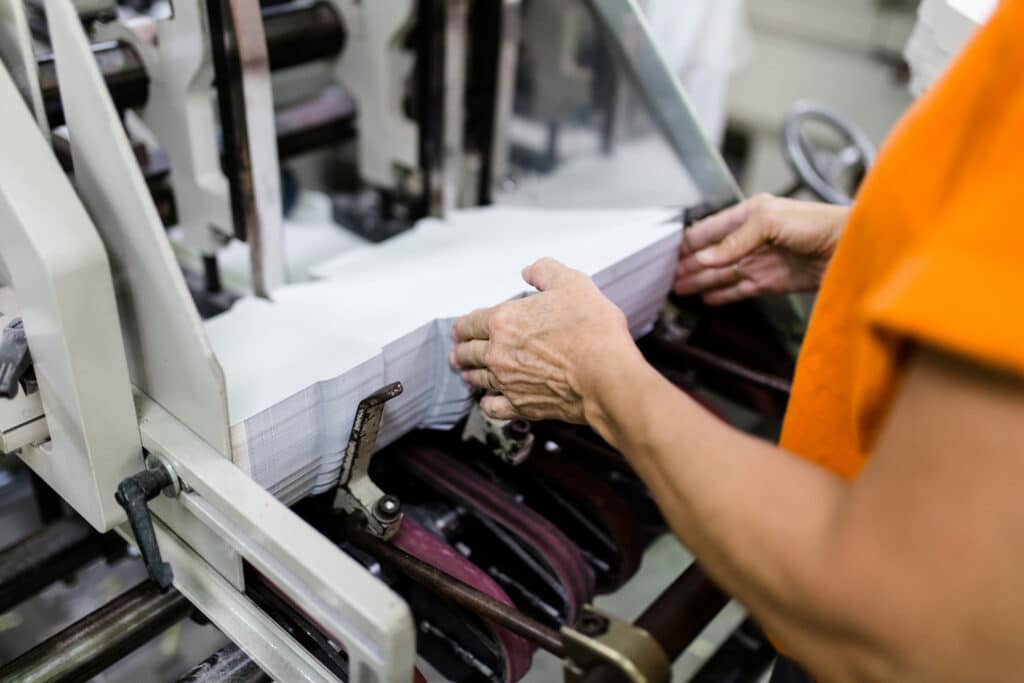

Reibungstests werden in der Verpackungsindustrie eingesetzt, um die Rutschfestigkeit eines Produkts zu messen und so die Vorschub- und Laufgeschwindigkeit einer automatischen Klebe-, Aufricht-, Abfüll- oder Verpackungslinie zu bestimmen.

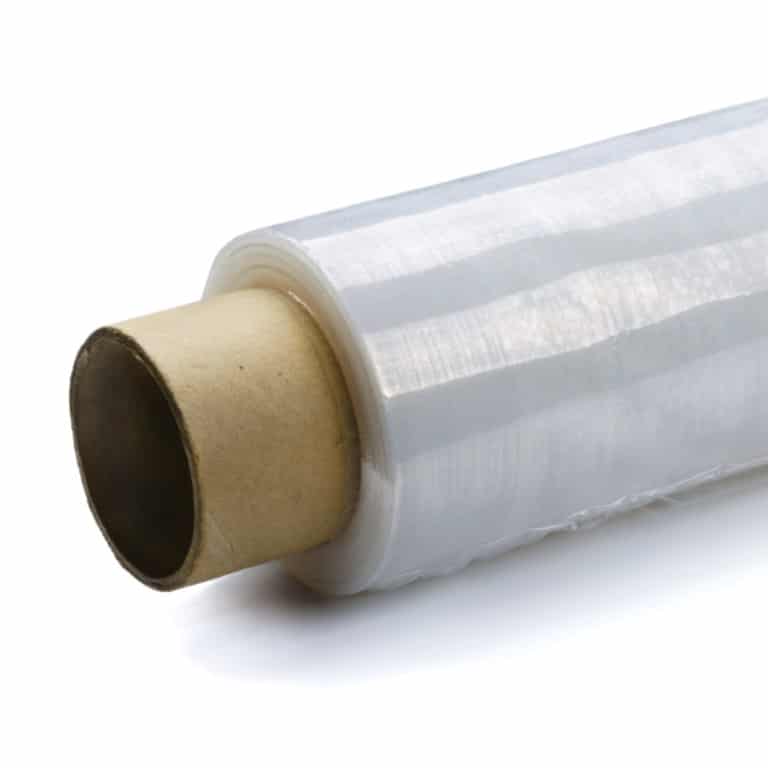

Reibungsparameter helfen dem Hersteller zu verstehen, wie die Beschaffenheit der Blasfolie oder des bedruckten Kartons die Vorschub- und Laufgeschwindigkeiten beeinflussen kann. Der Oberflächenschlupf ist ein Schlüsselfaktor beim Bedrucken, Aufrichten oder Befüllen von Verpackungsmaterialien auf einer automatischen Anlage.

Was ist Schlupf/Reibung?

Die Rutschfestigkeit eines Produkts wird durch seine Reibungskoeffizienten (COF) charakterisiert:

Statischer COF = Fs/N
Dynamischer COF = Fd/N

Dabei ist Fs die maximale statische Reibungskraft und Fd die durchschnittliche Gleitreibungskraft.
N ist die Normalkraft, d. h. die auf die Probe und den Prüfschlitten wirkende Schwerkraft.

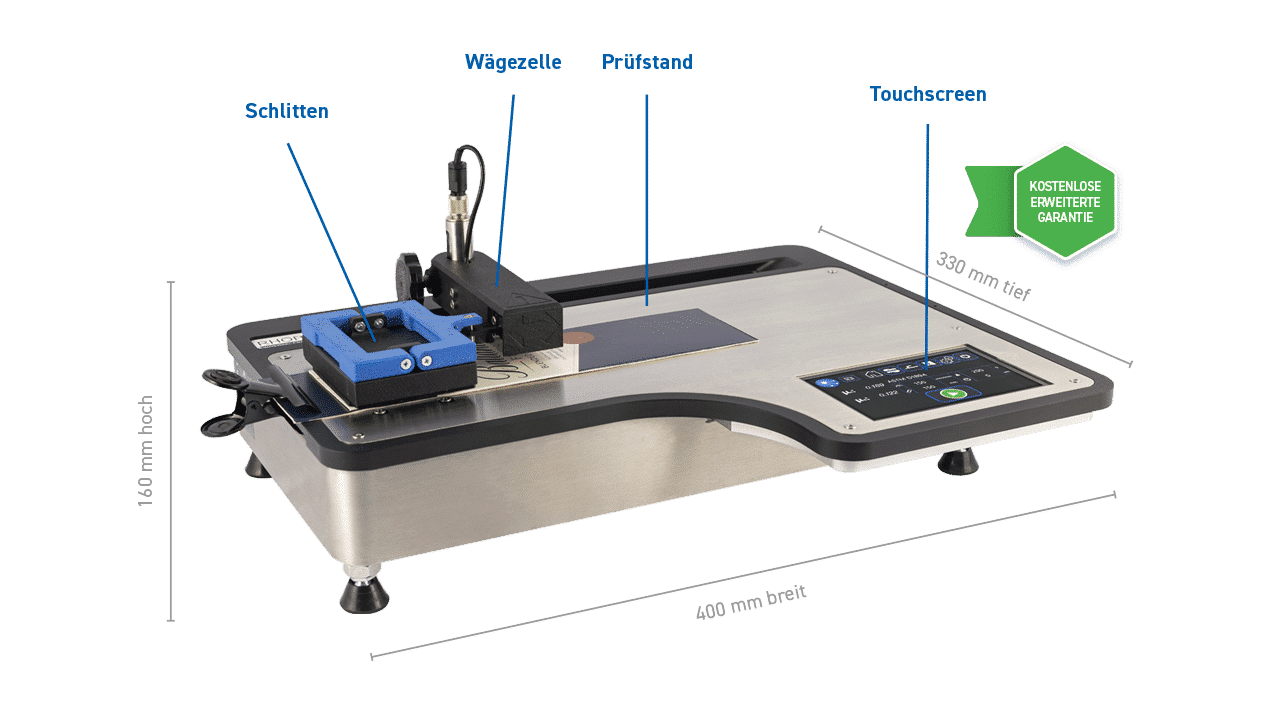

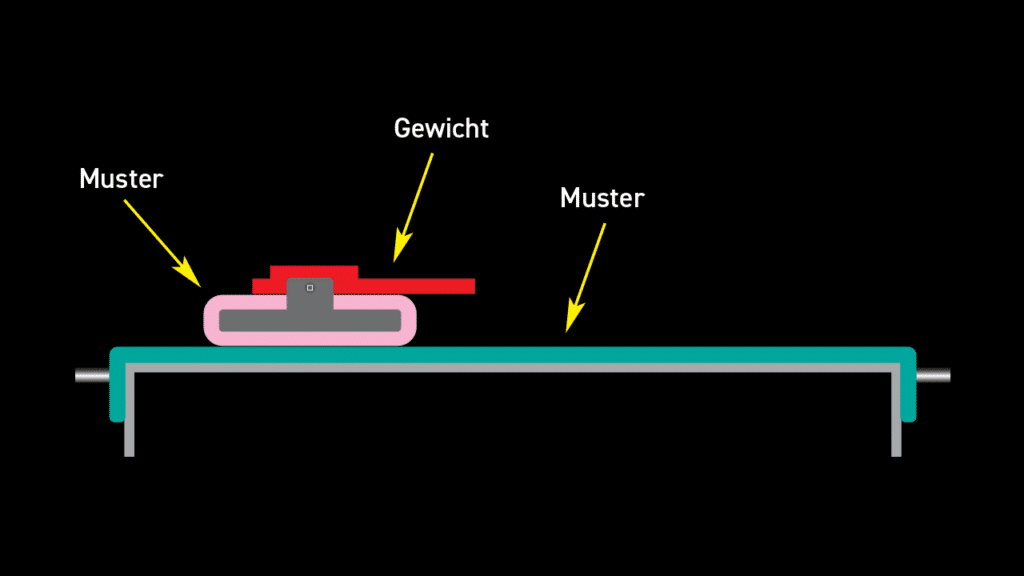

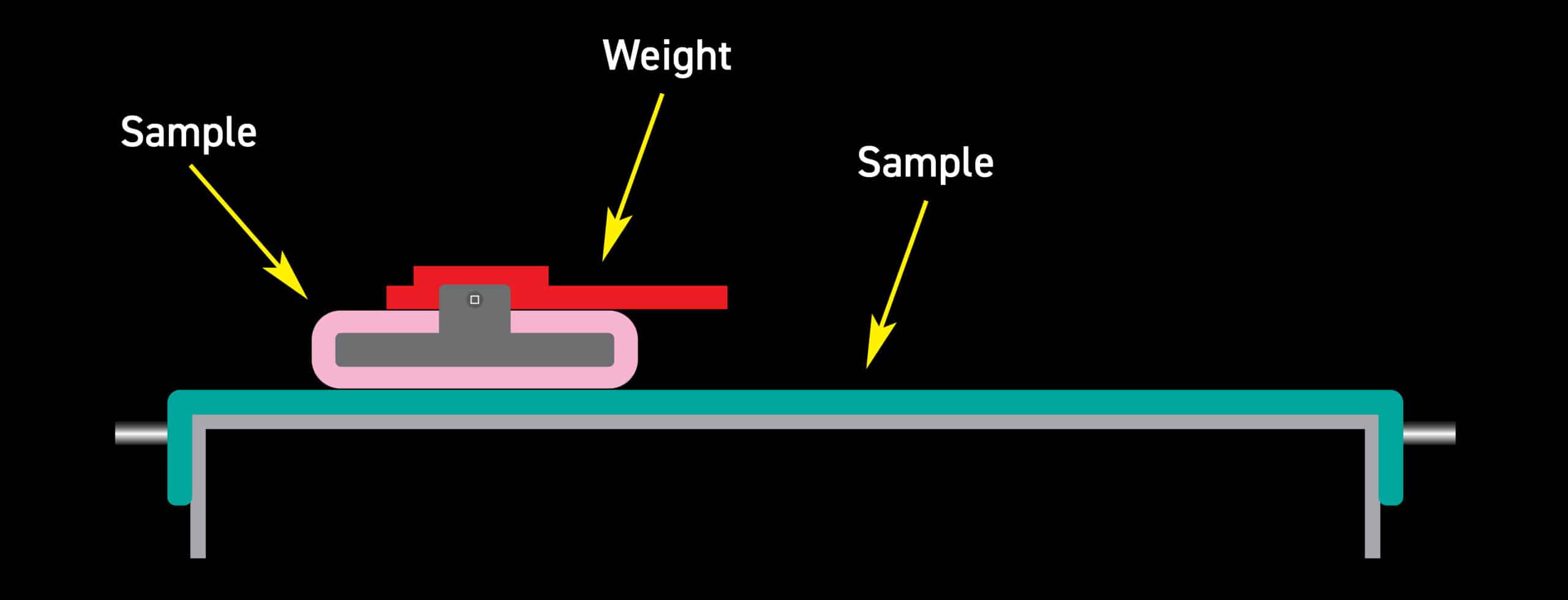

Universal-Reibungstester zur Messung der Reibung Diagramm Karussell

In der Praxis bezieht sich der statische Schlupf auf die Kraft, die erforderlich ist, um zwei ruhende Flächen in Bewegung zu setzen, der dynamische Schlupf ist die kleinere Kraft, die erforderlich ist, um die Flächen in Bewegung zu halten, sobald diese anfängliche “Trägheit” überwunden ist. Diese Werte werden als Verhältnisse ausgedrückt und haben keine Einheiten; sie werden gewöhnlich als Dezimalwert zwischen 0 und 1 angegeben.

Wie können Reibungskoeffizienten Werte zu Verpackungsgeschwindigkeiten in Beziehung setzen?

Der COF kann oft mit den Zuführungs- und Laufeigenschaften von Produkten in Verbindung gebracht werden, z. B. haben UV-lackierte Lebensmittelkartons einen Gleitkoeffizienten, der von der Formulierung des UV-Lacks, seiner Aushärtung und dem Foliengewicht abhängt.

Kartons, die einen sehr niedrigen Haftreibungskoeffizienten haben, können Schwierigkeiten bei der Handhabung bereiten, da sie dazu neigen, auseinander zu rutschen und lassen sich nur schwer in die Zuführungsschächte legen.

Im Gegensatz dazu neigen Produkte mit einem hohen COF dazu, aneinander zu kleben, und es kann zu Fehleinschleusungen kommen, wenn mehrere Kartons gleichzeitig in die Verpackungslinie gelangen.

Universal-Reibungstester Merkmale

Der Universal-Reibungstester ermöglicht es dem Benutzer, statische und dynamische Reibungskoeffizienten mit minimalem Training zu testen.

Ultra-wiederholbare statische COF; automatische Schlittenplatzierung mit variablen Verweilzeiten.

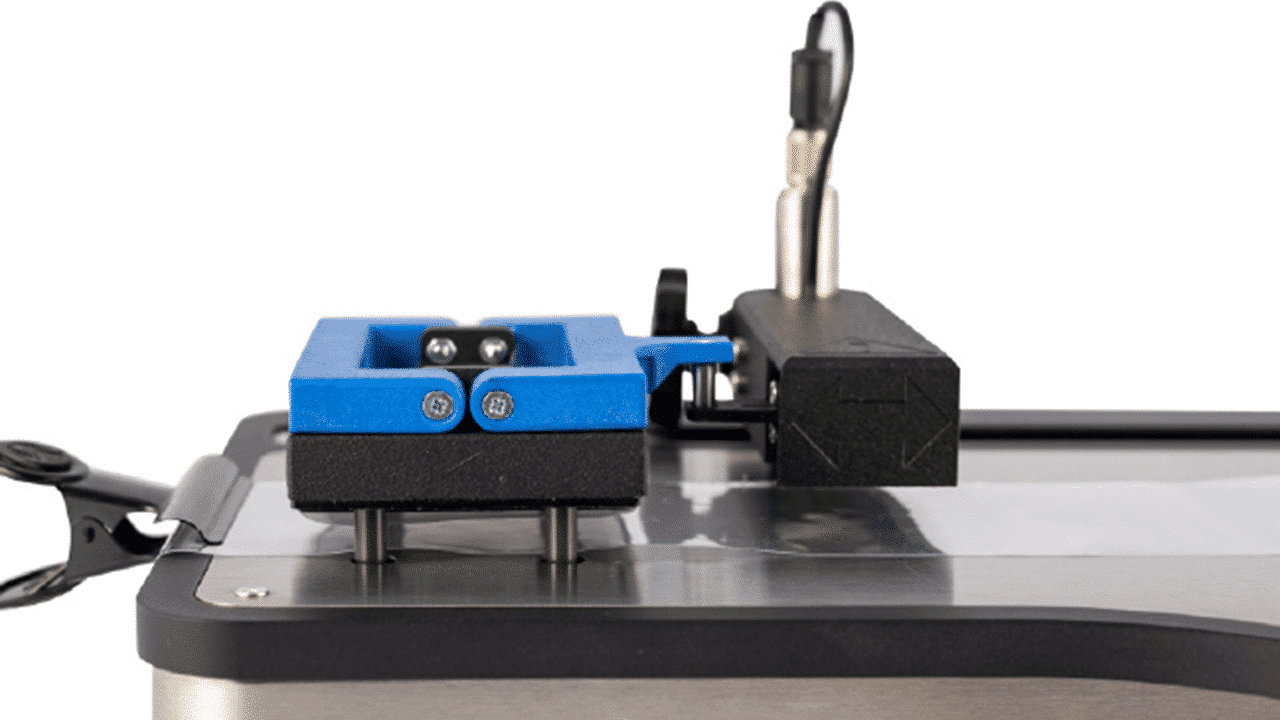

Universal Friction Tester - Initial sled placement
Erstplatzierung des Schlittens

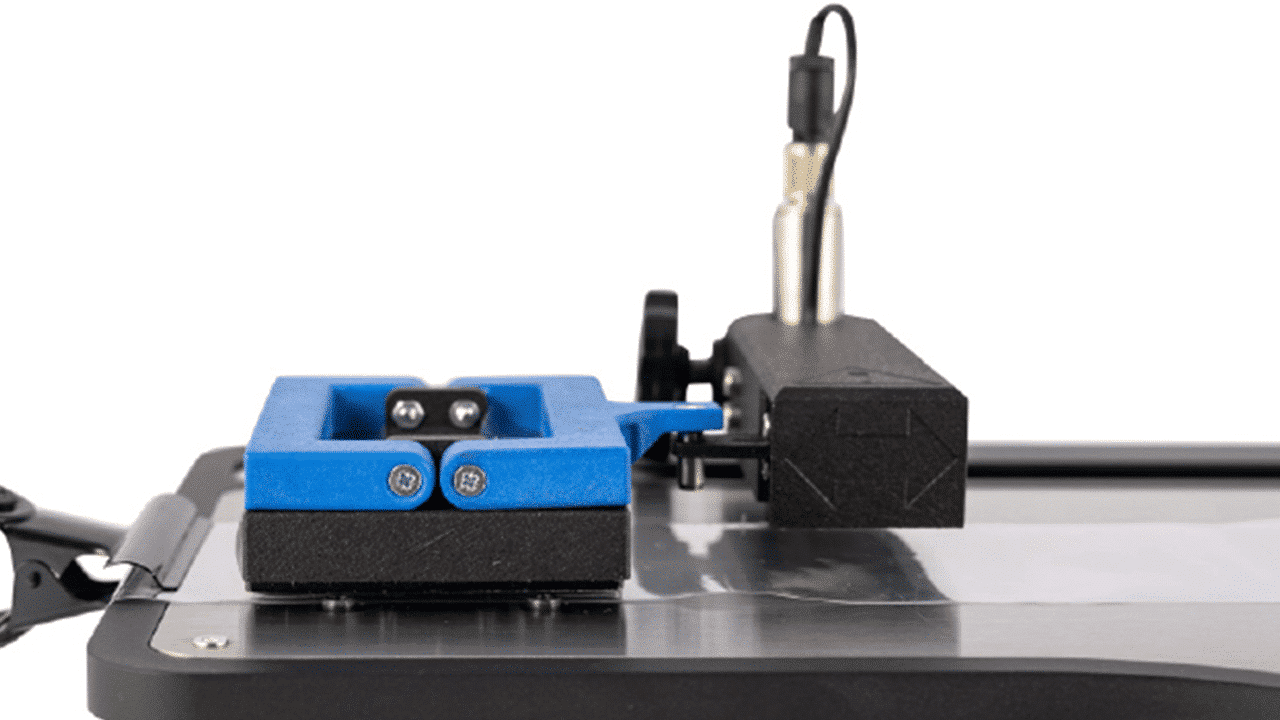

Universal Friction Tester - Placement pins retract into the instrument; the test is ready to begin
Die Platzierungsstifte ziehen sich in das Gerät zurück; der Test kann
beginnen



Vorteile:

  • Der Schlitten wird bei jedem Testdurchlauf in genau derselben Position platziert.
  • Die benutzerdefinierte Verweilzeit steuert den Blockierungseffekt von klebrigeren Folien.
  • Die Kontrolle der oben genannten Punkte gewährleistet wiederholbare statische COF-Ergebnisse, unabhängig vom Bediener.

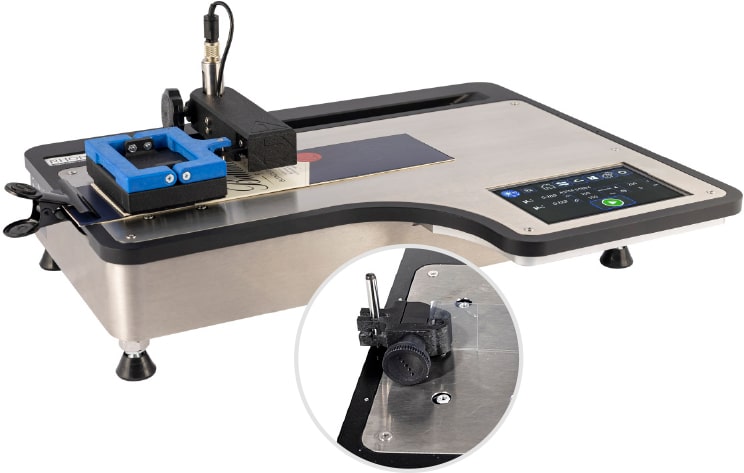

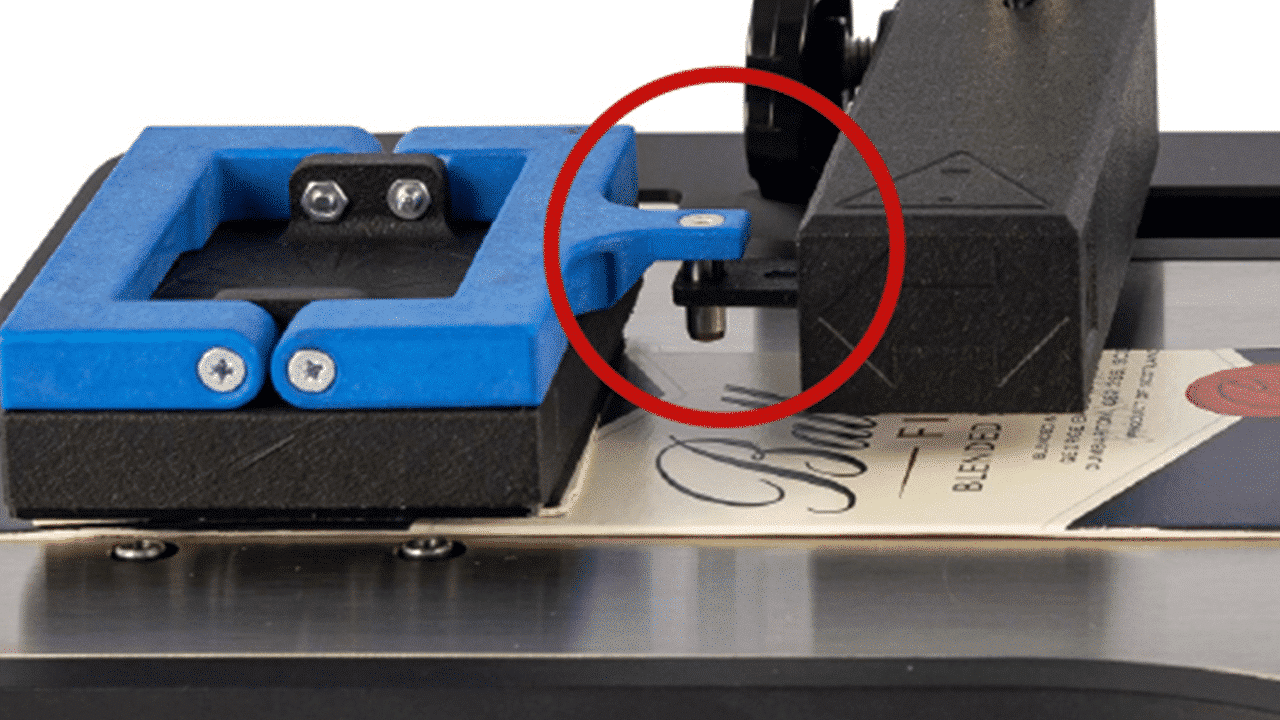

Universal Friction Tester - Fixed linking

Eine feste Verbindung zwischen dem Schlitten und der Wägezelle bedeutet, dass es keine Reibungsfehler durch Riemenscheiben oder Seile gibt, wie sie bei anderen Messgeräten auftreten.

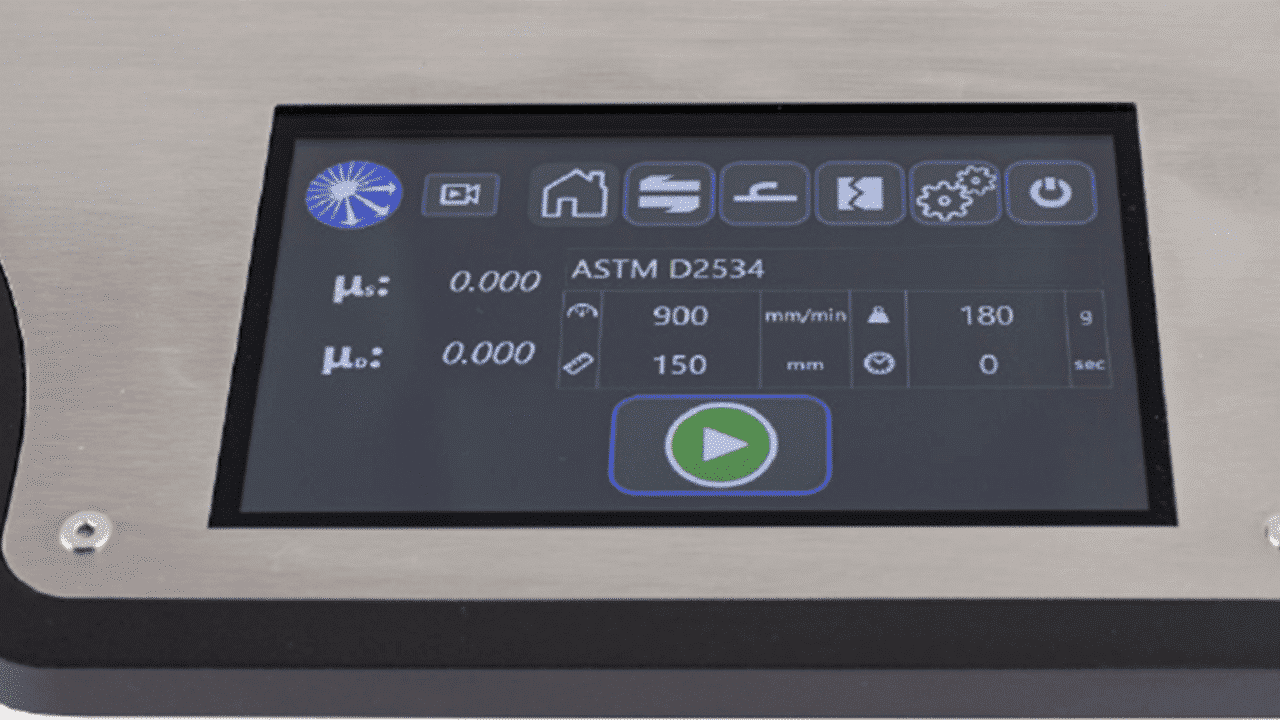

Touchscreen-Schnittstelle

Der UFT verfügt über eine intuitive Touchscreen-Benutzeroberfläche, die den Zugang und die Bedienung erleichtert.

Universal Friction Tester - Touch screen display

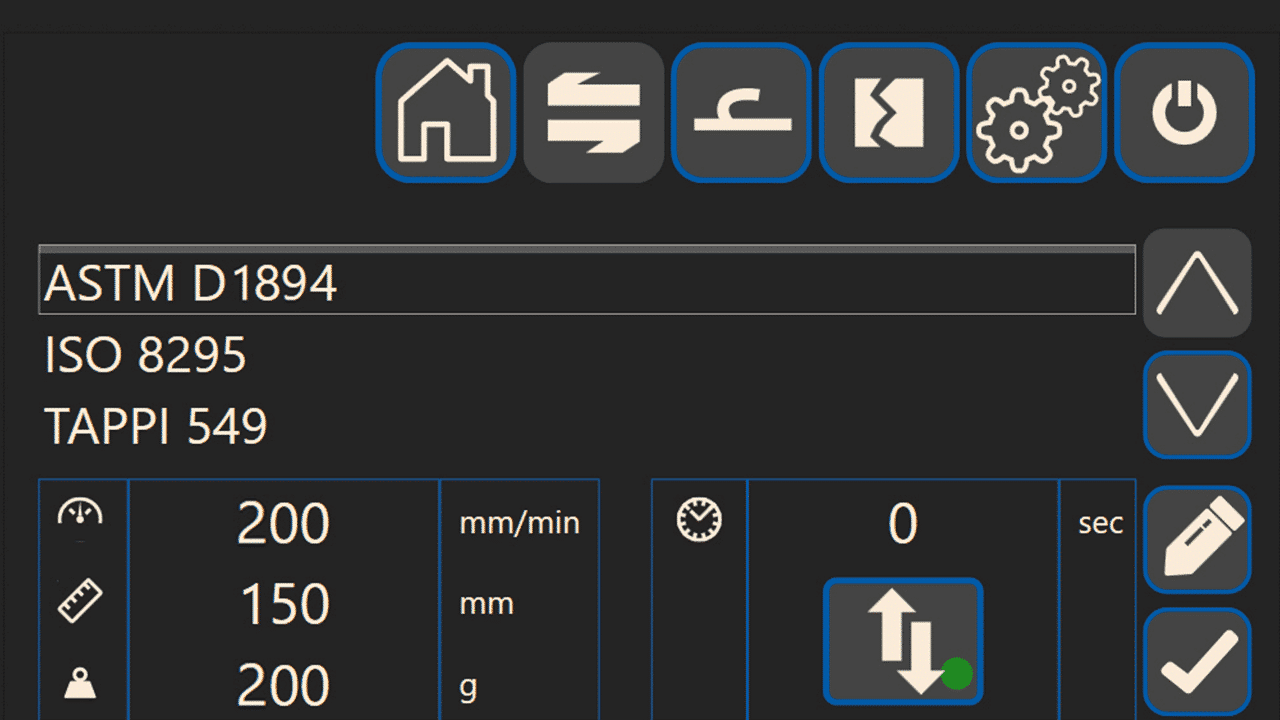

Qualitätssicherung (QA)

Vorinstallierte ISO/ASTM/Reibungstestmethoden mit der Möglichkeit, einen eigenen Test zu erstellen.

Universal Friction Tester - Touch screen display

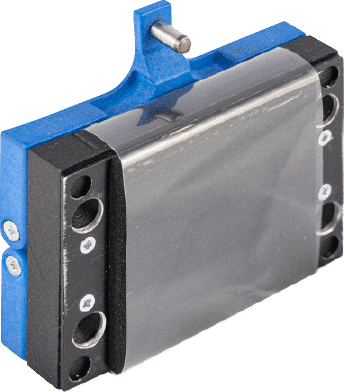

Die UFT-Schlittenkonstruktion erleichtert das Befestigen von Filmmustern deutlich

Universal-Reibungstester - Paket

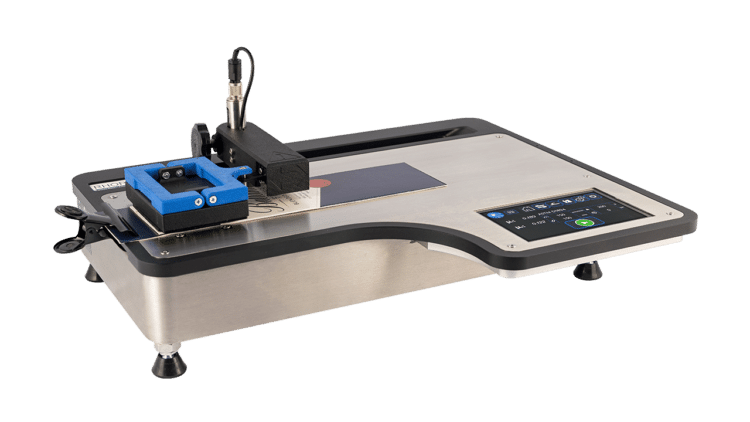

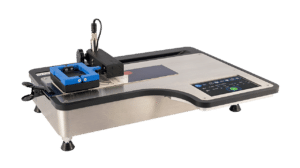

Universal-Reibungstester – Instrument

Dieses eigenständige Gerät ist für einfache QS-Prüfungen des statischen und dynamischen COF ausgelegt. Das Gerät ist mit ISO/ASTM/Reibungstestmethoden vorinstalliert und bietet die Möglichkeit, einen eigenen Test zu erstellen. Im Paket enthalten sind die Aufsätze für die Durchführung von Schäl-, Reiß- und Siegelfestigkeitsprüfungen.

Schälen

Tear

Siegel

UFT-Labor-Software

Die optionale, vollständige Analysesoftware ermöglicht eine detaillierte statistische und grafische Analyse der Ergebnisse, vollständige PDF-Berichte und die Erstellung von benutzerdefinierten Prüfroutinen.

Zusätzliche Testarten

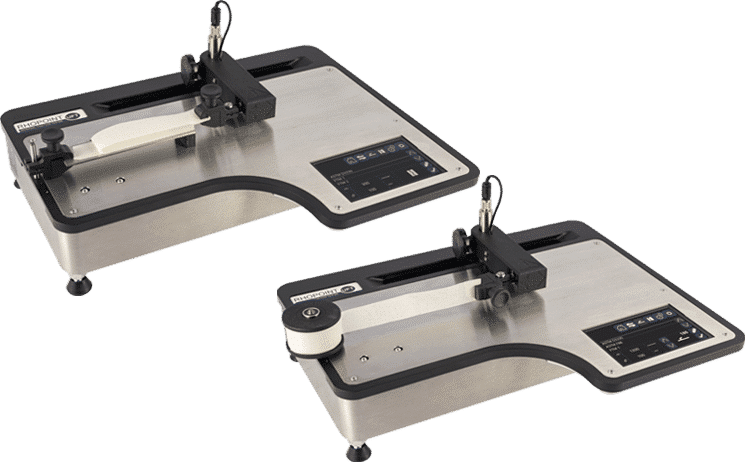

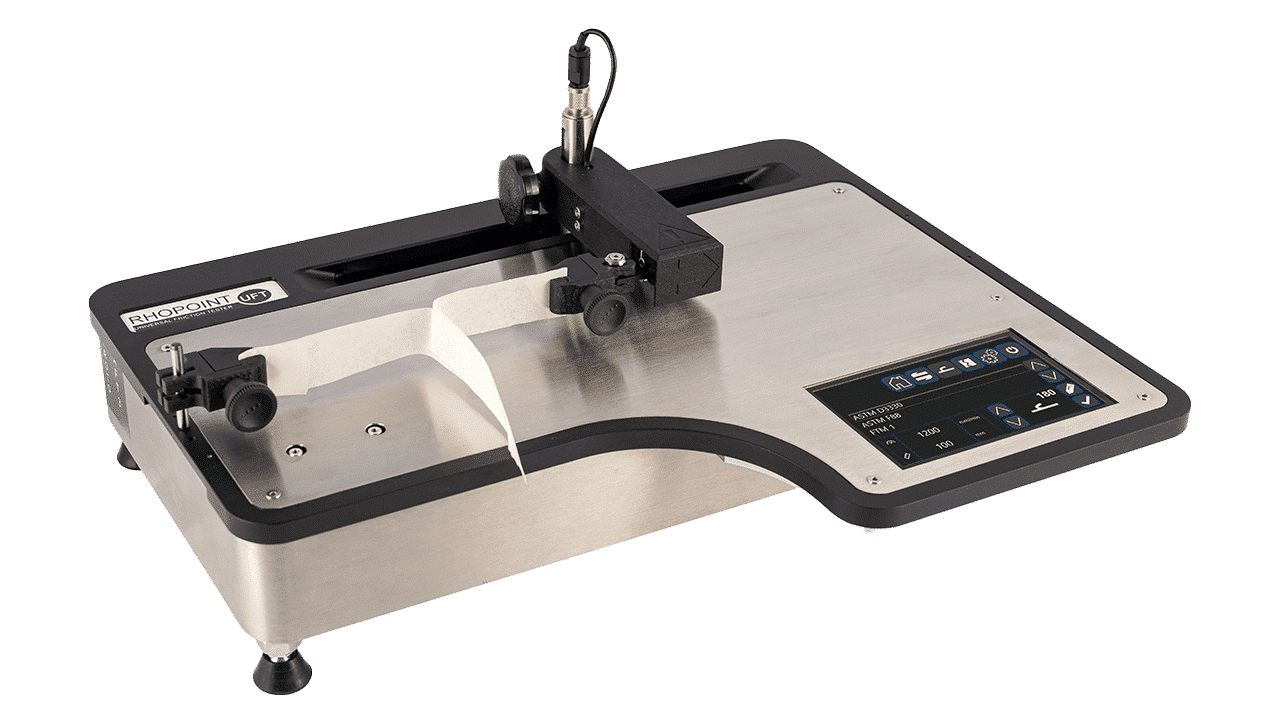

Peel-Tests

Optionale Aufsätze verwandeln den UFT in ein Präzisionsschälprüfgerät, das die zum Trennen von geklebten oder laminierten Folien, Bändern, Etiketten usw. erforderliche Kraft genau misst.

  • Alle Tests entsprechen den internationalen FINAT-Normen
  • T-Peel, 180˚-Peel oder 90˚-Peel-Tests

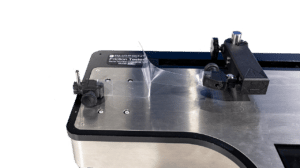

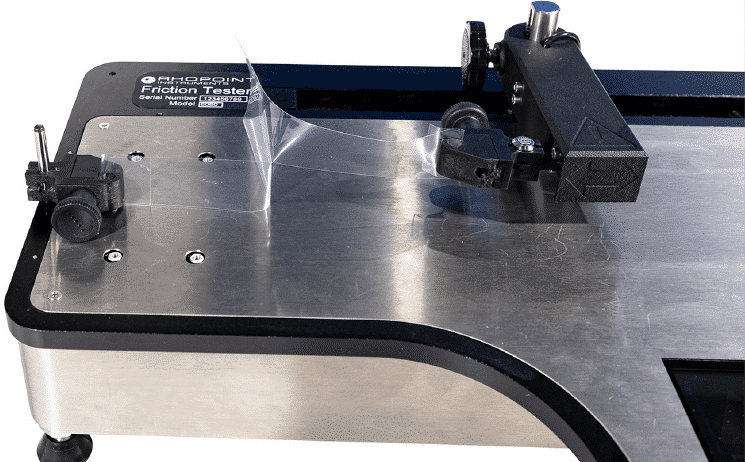

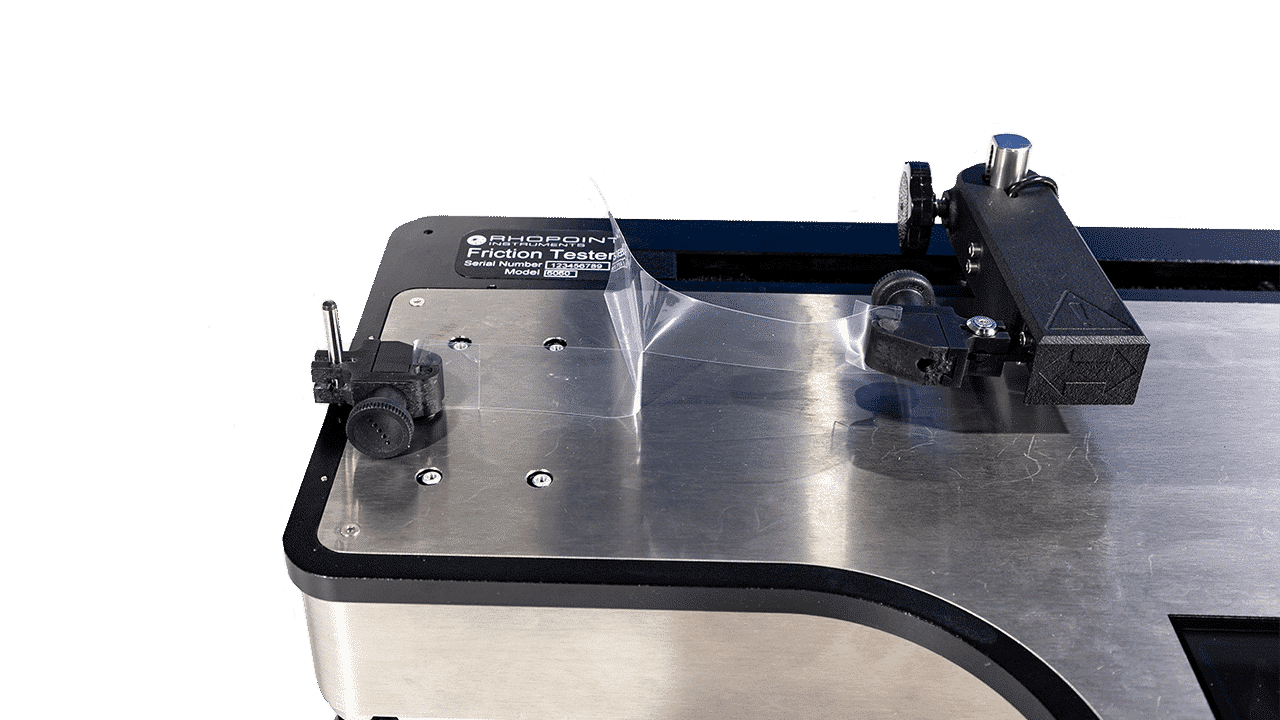

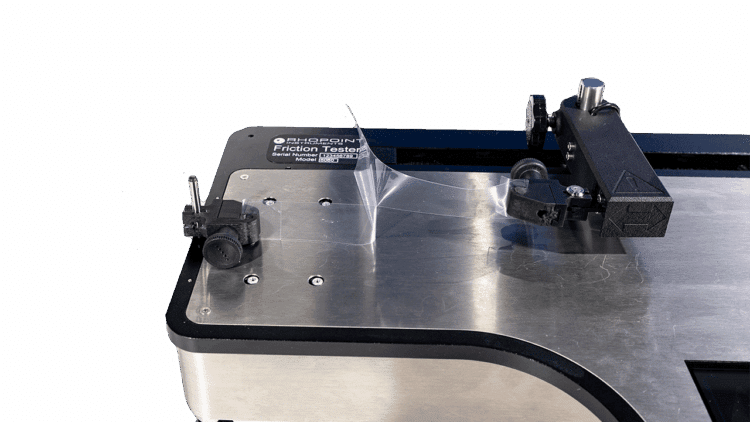

Zerreißprüfung - Substratfestigkeit

Der optionale Aufsatz für die Reißfestigkeit ermöglicht dem Benutzer die Messung und Kontrolle der Reißfestigkeit nach internationalen Normen.

  • Methode des Hosenaufreißens

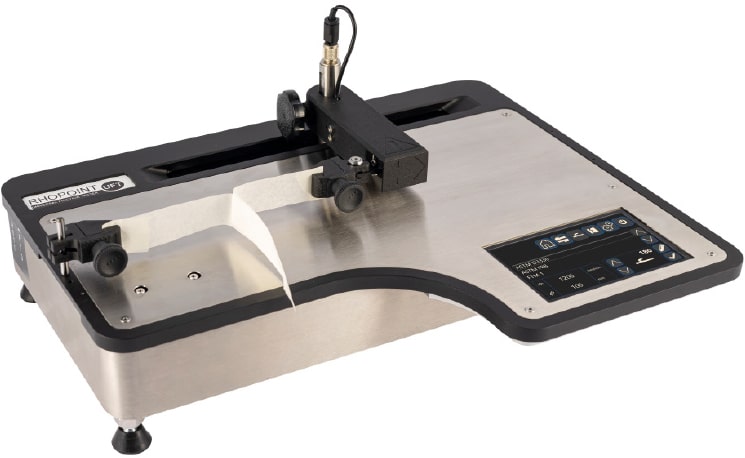

Prüfung der Siegelfestigkeit

Optionale Testaufsätze zur Prüfung der Siegelfestigkeit von Folien oder Laminaten.

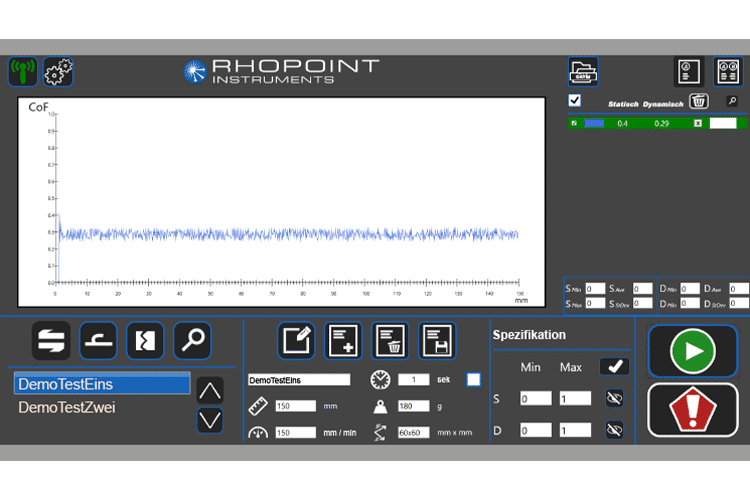

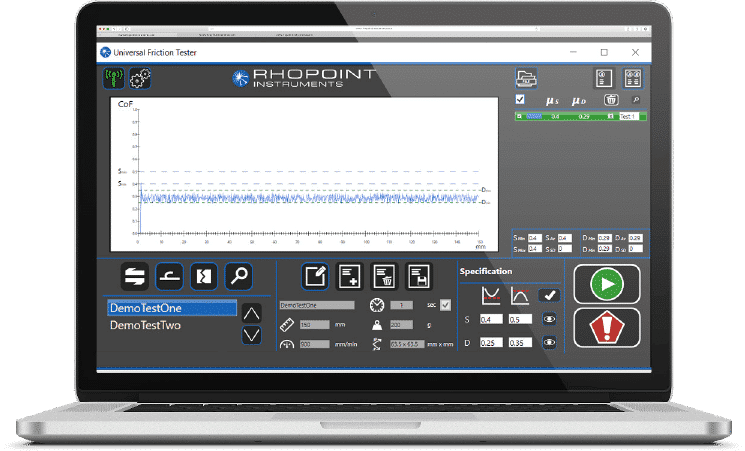

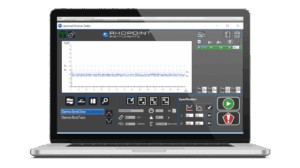

Software (optional)

Die einfach zu bedienende Software ermöglicht es dem Benutzer, die Konfiguration des UFT-Instruments zu ändern. Die Messung des COF erzeugt detaillierte Kraftdiagramme, die gespeichert und verglichen werden können.

Eigenschaften

Die Universal Friction Tester Software bietet eine grafische Auswertung der Ergebnisse und ermöglicht die Erstellung einer unbegrenzten Anzahl benutzerdefinierter Prüfroutinen innerhalb von Minuten. Für jede Prüfroutine können Toleranzen für statischen und dynamischen COF festgelegt werden, was eine einfache Identifizierung von Nichtkonformitäten ermöglicht.

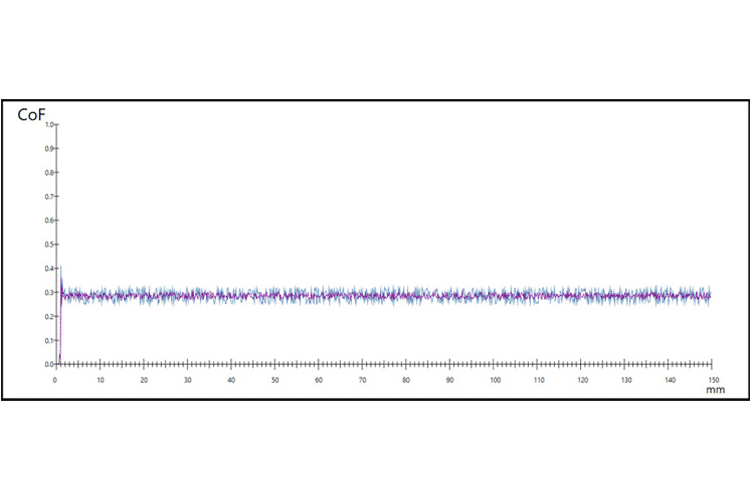

Analyse der Ergebnisse

Pro Datei können mehrere Tests durchgeführt werden, für die jeweils ein grafischer Verlauf erstellt wird. Eine Master- oder Referenzdatei für das Material kann überlagert werden, um einen schnellen visuellen Vergleich der Konsistenz und Qualität von Charge zu Charge zu ermöglichen.

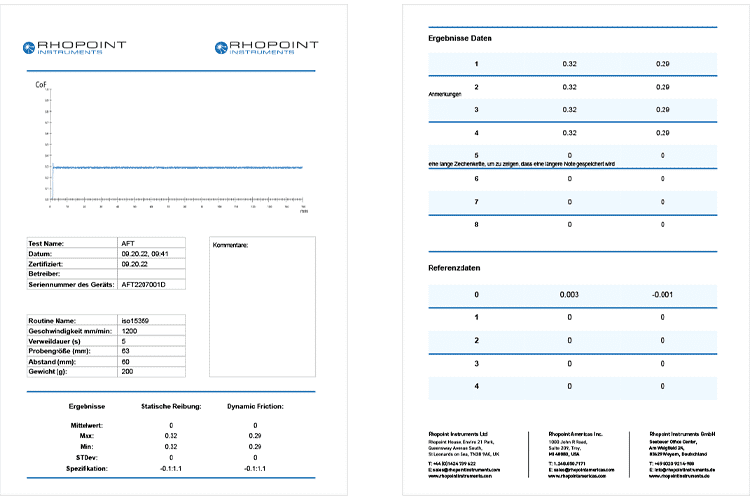

Testergebnisse im PDF-Format

Die vollständige grafische und statistische Analyse der Testergebnisse kann zur einfachen Berichterstellung im PDF-Format ausgedruckt werden.

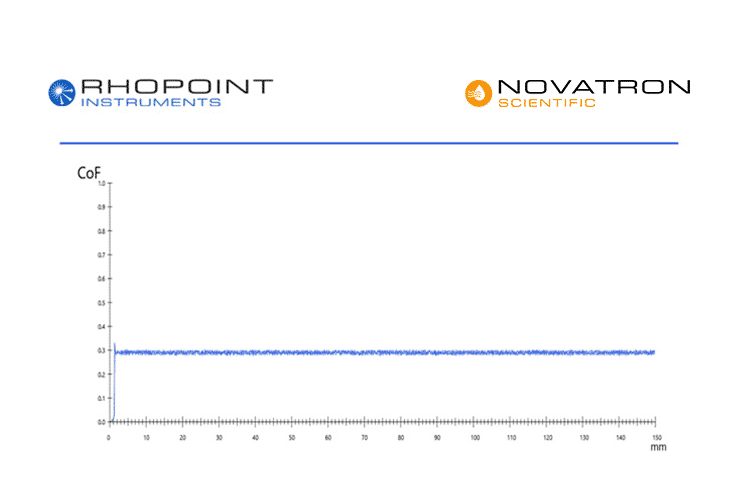

Kunden-Branding

Das Logo am oberen Rand des Berichts kann individuell angepasst werden, um das Branding des Kunden widerzuspiegeln.

Anwendungen

Der Universal Friction Tester (UFT) erstellt detaillierte Fingerabdrücke von neuen Substraten, Beschichtungen und Produktionsmustern. Diese Merkmale können gespeichert und jederzeit verglichen werden, sodass der Hersteller die optimale Oberflächenbeschaffenheit für jeden Verpackungsprozess festlegen kann.
Produktion
Druckindustrie
Verpackungsindustrie

Eigenschaften

Mit dem Universal Friction Tester (UFT) kann der Benutzer die gesamte Kraftkurve messen und speichern, die neben den statischen und dynamischen COF-Werten auch die Reibungseigenschaften grafisch veranschaulicht.
Universal-Reibungstester mit Diagrammkarussell

Zubehör

Enthaltenes Zubehör:

  • Muster für Befestigungsmagnete
  • 2 x Probenklammern
  • Rückführbares Kalibrierungszertifikat
  • 1 x 100g Kalibrierungsprüfgewicht
  • 1 x Kalibriervorrichtung mit Befestigungselementen

Optionales Zubehör:

Codes bestellenBeschreibungGröße
HAN-B6060-010UFT Schablone - Karton63.5 x 63.5mm
HAN-B6060-011UFT Schablone - Film63.5 x 148mm
HAN-B6060-012UFT Schablone für Schäl- und Siegelfestigkeit25 x 200mm
HAN-B6060-013UFT Schablone - Abrissschablone50 x 175mm
HAN-B6060-014UFT Schablone - Siegelstärkeschablone 215 x 200mm
HAN-B6060-015UFT Schablone - Siegelstärkeschablone 325.4 x 200mm
RL-B80-001Universal-Rollenmusterschneider (erfordert eine Matrize,
wählen Sie aus den unten aufgeführten Optionen)
RL-B-CUTTER/FRICTIONStanzform - Friktion - zur Verwendung mit Karton und Pappe
RL-B-CUTTER/FRICTION-PLASTStanzform - Reibung - für die Verwendung mit Kunststoffen

Optionales Zubehör

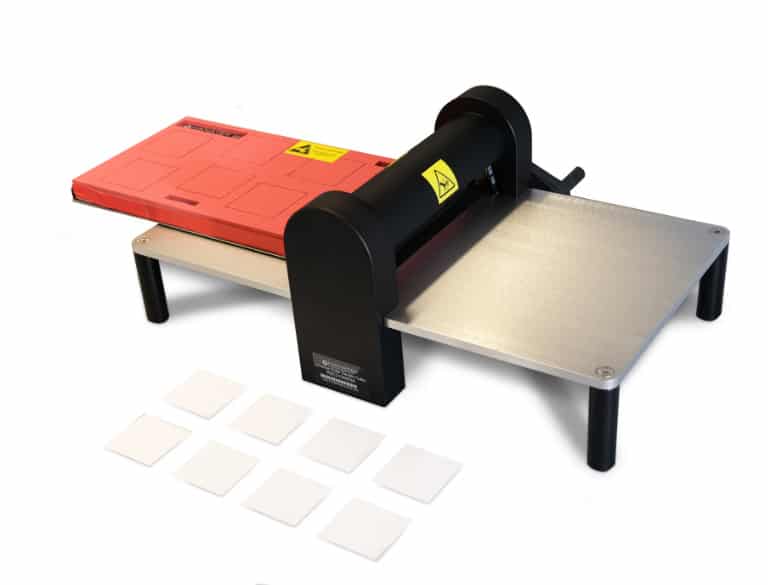

Einfache Probenvorbereitung mit dem Hanatek Universal Probenschneider (USC) Der Hanatek USC wurde für das einfache Schneiden von Proben für die Verpackungsindustrie entwickelt. Zusätzliche Werkzeuge können konfiguriert werden, um Proben für die meisten Testarten zu schneiden, einschließlich: Reibung, Zugfestigkeit, Flächengewicht, O2-Durchlässigkeit, CO2-Durchlässigkeit, WVTR, Scheuerfestigkeit, Kartonfalten, Kartonsteifigkeit und viele mehr.

Spezifikationen

Gewicht 6,5 kg
Größe 330 × 400 × 160 cm
StandardAnmeldungEinzelheiten
ISO 8295Kunststoffe - Folien und PlattenDetermination of the coefficients of friction
ASTM D1894Kunststoffe - Folien und PlattenStandard test method for static and dynamic coefficients of friction
TAPPI 549 DruckpapierCoefficients of static and dynamic friction of uncoated writing and printing paper by use of the horizontal plane method
ASTM D2534Wachs-BeschichtungStandard test method for coefficient of dynamic friction for wax coatings
ASTM D3330KlebebandStandard test method for peel adhesion of pressure sensitive tape
FTM1FINATPeel-TestTest method no. 1, Peel adhesion (180°) at 300mm per minute
FTM2FINATPeel-TestTest method no. 2, Peel adhesion (90°) at 300mm per minute
FTM3FINAT HaftungTest method no. 3, Low speed release force
FTM21FINATHaftungTest method no. 21, Ink Adhesion - basic
ISO 6383TextilienDetermination of tear resistance -- Part 1: Trouser tear method
ASTM F88SiegelStandardprüfverfahren für die Dichtigkeit von flexiblen Barrierematerialien
Spezifikationen des InstrumentsEinzelheiten
Auflösung0.1 g / 0.001 COF
Genauigkeit0.5 g
Schlitten200 g
Andere Schlittengewichte auf Anfrage
Kundenspezifische Schlittengrundmaterialien verfügbar
GeschwindigkeitBenutzerdefiniert, 100 - 1200 mm/min
VerweilzeitBenutzerdefiniert, 0 - 90 Sekunden
TestabstandBenutzerdefiniert, bis zu 200 mm
Strom110 / 240 v 50 / 60 Hz
Kapazität der Wägezelle30 N
Größe(H) 160 mm x (W) 400 mm x (D) 330 mm
Nettogewicht6.5 kg
Bruttogewicht10 kg
Codes bestellen
HAN-A6060FRICTIONUniversal-Reibungstester
Enthält Aufsätze für Schäl-, Reiß- und Siegelversuche
HAN-B6060-001UFT Lab-Softwarepaket, einschließlich USB-Netzwerkadapter und Netzwerkkabel

Downloads

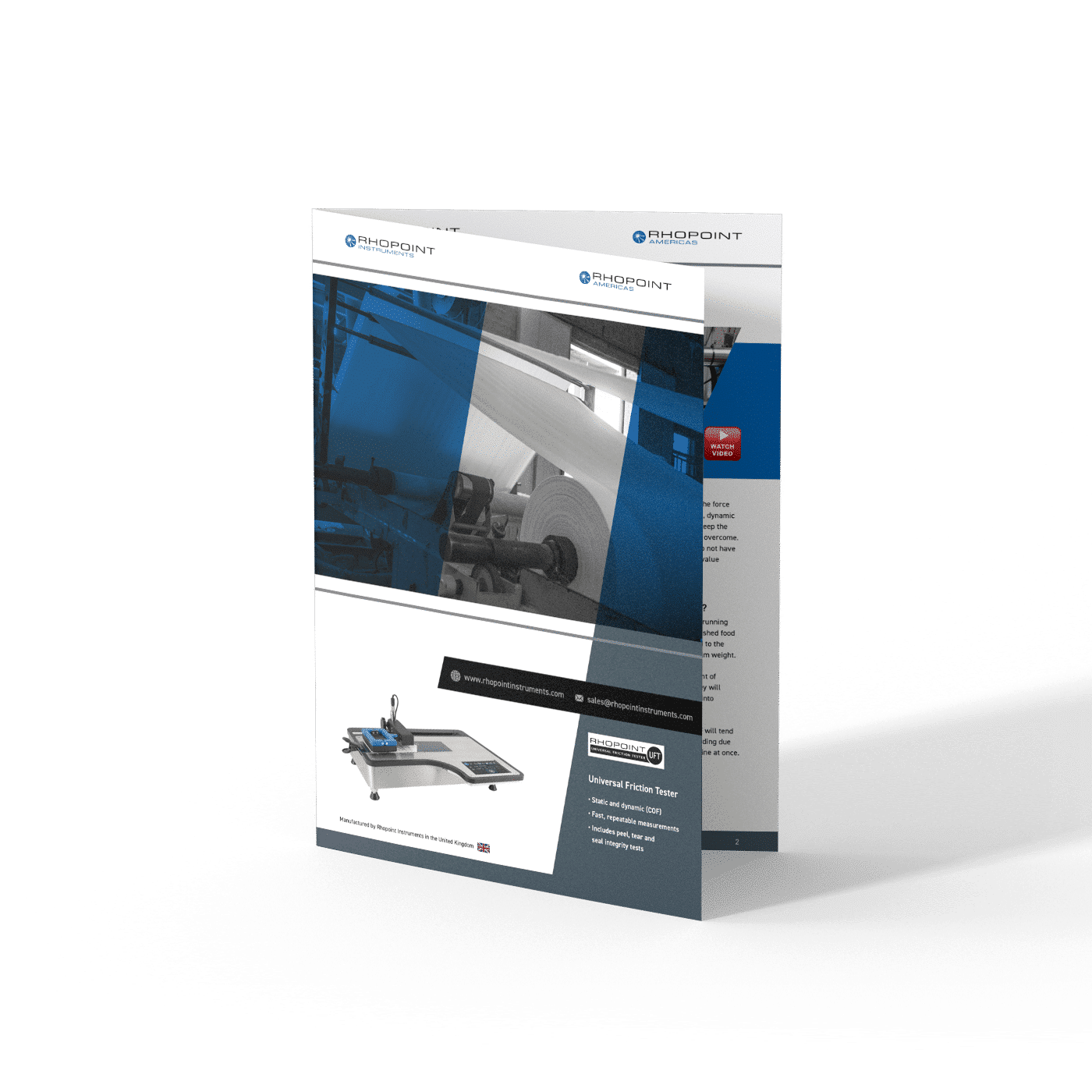

DATENBLÄTTER

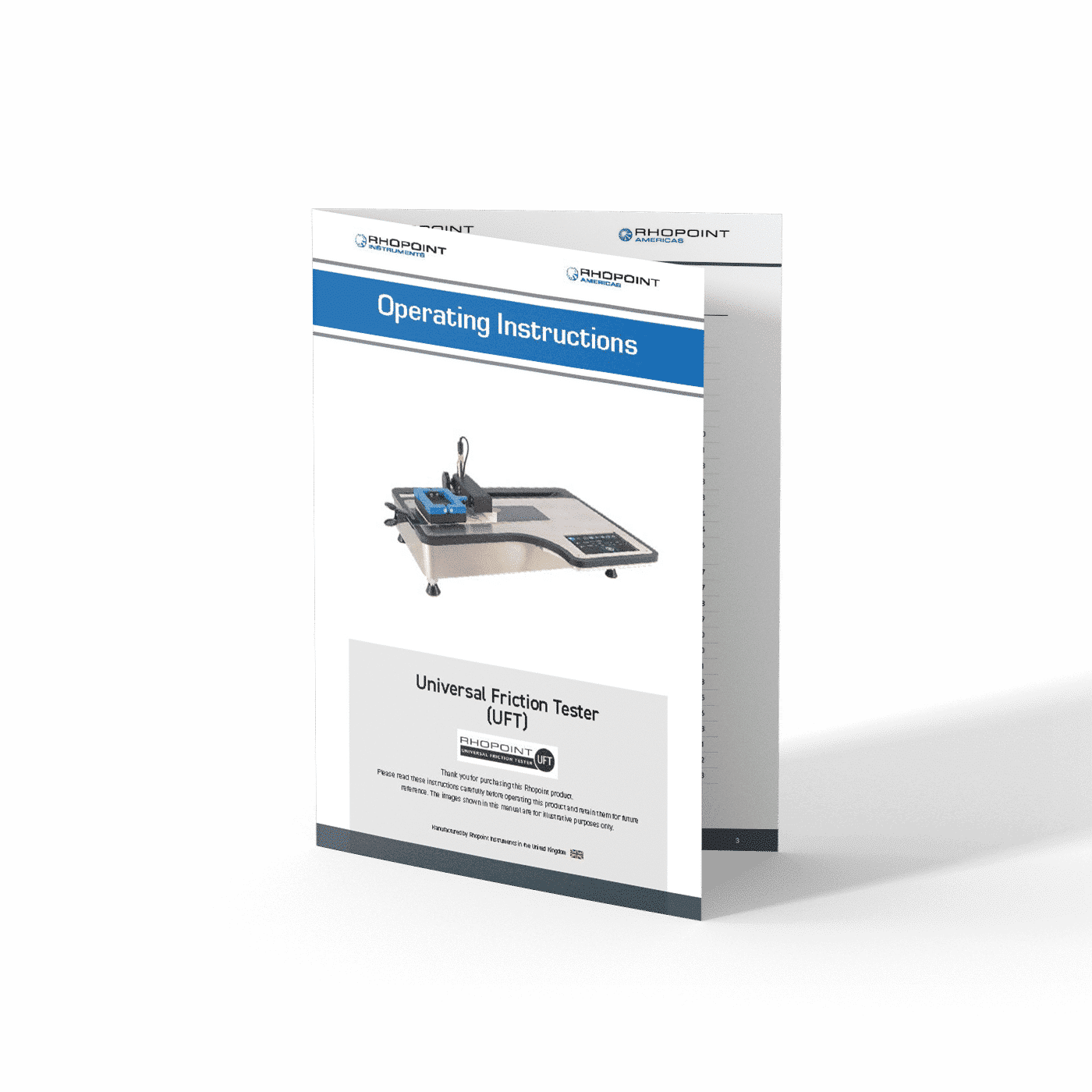

BEDIENUNGSANLEITUNGEN
