Hanatek Präzisions-Dickenmessgerät mit variablem Anpressdruck (FT3-V)
- Variable Präzisions-Dickenmessung durch Hinzufügen von externen Gewichten
- Beispielkonfigurationen umfassen ISO 534 / TAPPI T411 (Papier und Karton), ASTM D6988 (Film, standard & low pressure)
- 0,1 µm Auflösung, +/- 0,4 µm Wiederholgenauigkeit
- Vom Benutzer definierbare Anzahl von Messwerten, Verweilzeit und Absenkgeschwindigkeit
€8.570
Erst testen, dann kaufen
Erwiterte Garantie
Wozu wird die Dicke gemessen?
Genaue und wiederholbare Dickenmessungen können die Produktqualität verbessern und bieten gleichzeitig die Kontrolle über die mit dem Verbrauch von Rohmaterial verbundenen Kosten.
Die Dicke eines Materials kann sich direkt auf den Wert vieler anderer Parameter auswirken, z. B.:
- Festigkeit
- Steifigkeit
- Durchstichfestigkeit
- WVTR
- CO2
- O2
- Haze
- Opazität
- Direkte Kosten
- Rohmaterialien, insbesondere Spezialpolymere
- Indirekte Kosten
- Kosten für Nacharbeit/Recycling/Austausch – Verdorbener Verpackungsinhalt
Warum ist die Foliendicke wichtig?
Kunststofffolien werden häufig zum Ummanteln, Schützen und Aufbewahren von Produkten eingesetzt, die an den Verbraucher oder die Industrie verkauft werden. Die Folie wird als „Zwei-Wege-Barriere“ eingesetzt: Sie verhindert ein Auslaufen des Produkts und dient gleichzeitig als Schutz gegen Verunreinigungen von außen.
Wie wird Dicke gemessen?
Physikalische Testparameter können nach internationalen Standards oder entsprechend den Kundenanforderungen werksseitig konfiguriert werden. Die Genauigkeit der Dickenmessung wird durch verschiedene wichtige Betriebsfaktoren bestimmt.
Parameter, die sich auf die Genauigkeit der Dickenmessung auswirken
Impuls und Profil des Messkopfs
Die Messköpfe werden im Werk gemäß dem erforderlichen Prüfstandard konfiguriert.
Anpressdruck während der Messung
Um den Druck gemäß den Anforderungen der Standards zu variieren, werden Gewichte hinzugefügt.
Verweilzeit während der Messung
Die Verweilzeit kann je nach den Anforderungen der Anwendungen verändert werden.
typische Parallelität <1 µm
Vergleich der Verfahren zur Dickenmessung
Die Genauigkeit der Dickenmessung wird durch verschiedene wichtige Betriebsfaktoren bestimmt.
| Attribut | Mikrometer (Handgerät) | Mikrometer (Tischgerät/gefedert) | Präzisions-Dickenmessgerät |
|---|---|---|---|
| Anpressdruck während der Messung | Vom Bediener einstellbar | Nicht immer gemäß Standard | Auf Standard festgelegt oder variabel |
| Messfuß | Nicht immer gemäß Standard | Nicht immer gemäß Standard | Auf relevanten Standard festgelegt |
| Verweilzeit | Nicht gesteuert | Nicht gesteuert | Vom Bediener gewählt |
| Messgeschwindigkeit | Nicht gesteuert | Nicht gesteuert | Vom Bediener gewählt |
| Programmierbare Messungen | Keine | Keine | Bis zu 500 Messungen wählbar |
| Statistische Analyse | Keine | Manuell/automatisch | Automatisch mit Ausdruck mit Zeit-/Datumsstempel |
| Sensorauflösung | 1 μm | 1 μm | 0,1/0,01 μm |
| Wiederholbarkeit | 2–10 μm | 2–10 μm | 0,4 μm (oder besser, je nach Betriebsbedingungen) |
| Reproduzierbarkeit | 2–20 μm | 2–10 μm | 0,8 μm (oder besser, je nach Betriebsbedingungen) |
Anwendungsbereiche
Das Hanatek Präzisions-Dickenmessgerät (FT3) wurde speziell für eine schnelle und genaue Messung der Dicke unterschiedlicher Substrate entwickelt, einschließlich Kunststofffolie, Papier, Karton, Metallfolie, Gewebe und Textilien.
Karton
Dicke von Karton
ISO 3034
Papier
Dicke von Papier und Karton
ISO 534, TAPPI T411
Kunststofffolie
Dicke von Kunststofffolie
ASTM6988; ISO 4593/BS2782
Klebeband
Dicke von Haftklebebändern
ASTM 3652
Flexible Verpackung
Dicke von flexibler Verpackung
ASTM F2251
Textilien
Dicke von Textilien, Leder
ASTM D1777, ISO 2589, ISO 5084
Bodenbelag
Dicke von Bodenbelägen, vollmassiv
EN 428
Geomembran
Dicke von Geokunststoffen
ASTM D5199
Tissue-Papier
Dicke von Tissue-Papier
ISO 12625
Vliesstoffe
Dicke von Vliesstoffen
ISO 9073-2/EDANA
Voriger
Nächster
Weitere Anwendungsbereiche
Rhopoint kann Dickenmessgeräte für Anwendungen konfigurieren, für die es keinen empfohlenen internationalen Standard gibt.
Testtypen
Standardtest
Vollständige statistische Analyse von bis zu 500 Messungen: Maximum, Minimum, Mittelwert und Standardabweichung.
Diese Option dient zum Messen von Probensätzen, wobei vordefinierte Einstellungen für die nutzbare Zeit (Up Time), die Verweilzeit (Down Time) und die Geschwindigkeit des Messkopfs verwendet werden.
Chargentest
Diese Option versetzt das Gerät in den Vergleichstest-Modus. Mit diesem Test wird die relative Dicke von zwei Materialien gemessen. Es werden zwei Chargen von Ablesungen vorgenommen; die durchschnittliche Dickendifferenz zwischen den beiden Werten wird angezeigt. Bei diesem Test wird der Dickenunterschied zwischen zwei Messreihen berechnet, um die Dicke von Beschichtungen, Klebstoffen oder Probenchargen zu beurteilen.
Tara-Standardtest
Das Gerät wird vor jedem Test automatisch mit benutzerdefinierten Bedingungen tariert. Wenn diese Option ausgewählt ist, wird das Gerät vor jeder Probenmessung automatisch TARIERT. Diese Option eliminiert praktisch thermoelektronische Drifts und thermomechanische Fehler.
Pass/Fail-Test
Geben Sie die Solldicke des Materials sowie die zulässige prozentuale Toleranz ein. Ist die Solldicke nicht bekannt, kann das Material vermessen und als „Master“ festgelegt werden. Gegen dieses Referenzmaterial können dann Folgemessungen durchgeführt werden.
Blattzähltest
Dieser Testmodus zählt sowohl die Blätter oder Lagen der Probe als auch die Gesamtdicke von einem Stapel von Proben. Eine vom Benutzer wählbare Masteranzahl wird als Referenz gemessen. Dieser Wert wird gespeichert und anschließende Messungen werden mit diesem Masterwert verglichen. Eine Pass-/Fail-Option ist verfügbar, um einen Wert abzulehnen, der außerhalb der gewünschten Toleranz liegt.
Vorteile durch den Einsatz des Hanatek FT3
- Wiederholbarkeit besser als 0,4 µm
- Auflösung von 0,01 μm auf dem Modell FT3-U
- Messung in Mikrometer, Millimeter oder Thou
- Vom Benutzer programmierbare Anzahl der Messungen, Verweilzeit und Prüfgeschwindigkeit
- Konstanter Anpressdruck, gemäß ISO- und ASTM-Standards konfiguriert
Definierte Parameter
Nutzbare Zeit (Up Time): Dieser Parameter ermöglicht es dem Benutzer, Proben zwischen den Messungen zu bearbeiten (1–10 s).
Prüfgeschwindigkeit: Die Geschwindigkeit des Messkopfes ist vor allem bei der Messung verformbarer Materialien von Bedeutung (1–5 mm/s).
Verweilzeit (Down Time): Die Verweilzeit bestimmt, wie lange sich der Messfühler auf komprimierbare Materialien absetzt (1–1 s).
Ergebnisse
Dieses flexible Gerät kann für die Qualitätskontrolle oder Forschungszwecke konfiguriert werden. Zu allen Bedienvorgängen und Prüfmethoden gibt es eine umfangreiche grafische Bildschirmhilfe.
Berichterstellung und Datenübertragung

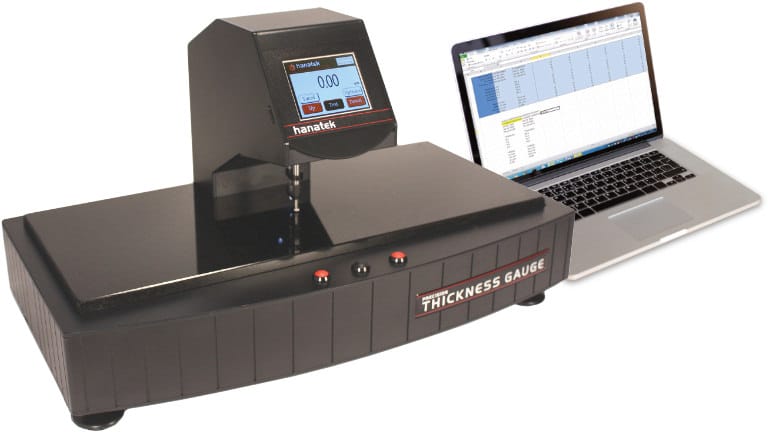

Mit dem Dickenmessgerät FT3 vorgenommene Messungen können über eine Schnittstellensoftware an Microsoft Excel bzw. in eine .csv-Datei exportiert werden*.
Alle gemessenen und berechneten Parameter werden mit einem Zeit-/Datumsstempel, der Seriennummer des Geräts und dem Datum der Kalibrierung übertragen.
* Microsoft Excel-Mustertabellen sind auf Anfrage erhältlich.
Alle Messungen drucken
Mit dieser Option können Sie alle Messwerte eines Tests auf dem Hanatek Drucker/RS232-Port ausgeben.
Ergebnisse werden während der Charge auf QS-Etiketten aufgezeichnet
Während eines Chargenlaufs können Etiketten mit statistischen Ergebnissen mit zuverlässigem Zeit-/Datumsstempel gedruckt werden, die auf das Auftragsblatt oder Rückstellproben geklebt werden können.
Dank dieser nachverfolgbaren Kontrolle können Kunden darauf vertrauen, dass die gesamte Charge des Produktes innerhalb der Spezifikationen liegt. Außerdem ermöglicht sie die Ausstellung von
Übereinstimmungserklärungen (CoC).
Verfügbare Konfigurationen
Jeder Compliance-Standard legt einen anderen Druck fest, der sich aus der Kraft errechnet, die über einen Messkopf mit einem bestimmten Durchmessgerät auf die Probe ausgeübt wird.
FT3: Standardgerät
Festgelegter Druck, der im Werk konfiguriert wird, um einen Prüfstandard oder eine Spezifikation Ihrer Wahl zu erfüllen.
- Wiederholbarkeit besser als 0,4 µm
- Auflösung von 0,1 μm
- Vom Benutzer programmierbare Anzahl der Messungen, Verweilzeit und Prüfgeschwindigkeit
Dicke von Kunststofffolie ASTM 6988; ISO 4593/BS2782
FT3-V: Variables Gerät*
Der Prüfdruck wird durch Hinzufügen von externen Gewichten zur Geräteplattform variiert. Im Werk konfigurierte Messkopfgröße. Im Lieferumfang ist ein externes Gewicht enthalten, um Compliance mit einem zweiten Messstandard zu erreichen oder die Komprimierbarkeit des Materials zu beurteilen.
- Zusätzliche externe Gewichte können verwendet werden, um den Anpressdruck während der Messung auf insgesamt 4 kg zu erhöhen
- Variable Kraft durch manuelle Gewichtszugabe
Dicke von Papier und Pappe ISO 534 & TAPPI T411
FT3V-LAB: Laborgerät*
Der Prüfdruck wird durch Hinzufügen von zusätzlichen Gewichten zur Geräteplattform oder durch Ändern der Messkopfgröße variiert.
- Im Lieferumfang sind zwei externe Gewichte sowie ein zusätzlicher Messkopf enthalten, um Compliance mit mehreren Standards oder Kundenspezifikationen zu erreichen.
- Einhaltung mehrerer Standards
Mehrere Standards und Anwendungsbereiche
FT3-U: Ultrapräzisionsgerät
Festgelegter Druck, der konfiguriert wird, um einen Prüfstandard oder eine Spezifikation zu erfüllen.
- Verbesserte Auflösung von 0,01 μm für Anwendungen, die ultrahohe Präzision erfordern
- Werksseitig konfigurierte Messmasse zwischen 50 g und 500 g verfügbar
- Messkopf: kuppelförmig mit einem Radius von 25,5 mm
- Kuppelförmige Messköpfe mit individuell angepasstem Radius sind auf Anfrage erhältlich
Compliance-Standard ISO 4593, festgelegter Druck
Zubehör
| Enthaltenes Zubehör | UKAS rückführbares Kalibrierungszertifikat | Rückführbare 2000μm- und 500μm-Prüflehren | Zusätzliche Gewichte | Zusätzlicher Messkopf |
|---|---|---|---|---|
| FT3: Standardgerät | ✓ | ✓ | ✗ | ✗ |
| FT3-V: Variables Gerät | ✓ | ✓ | Ein Gewicht ist im Lieferumfang enthalten | ✗ |
| FT3-LAB: Laborgerät | ✓ | ✓ | Ein Gewicht ist im Lieferumfang enthalten | Ein Messkopf ist im Lieferumfang enthalten |
| FT3-U: Ultrahochpräzisionsinstrument | ✓ | ✓ | ✗ | ✗ |
Optionale Extras – separat erhältlich
Bestellinformationen
| Produkt | Standard | Anwendungs-bereich | Details | Bestellnummer |
|---|---|---|---|---|
| FT3-Standard | ISO 3034 | Karton | Kartondicke | HAN-A8041-ISO3034 |
| FT3-Standard | ASTM D5199 | Geomembran | Dicke von Geomembranen | HAN-A8041-ASTMD5199 |
| FT3-Standard | ASTM 6988 | Folie | Dicke von Kunststofffolie, Standarddruck | HAN-A8041-ASTMD6988/STD |
| FT3-Standard | ASTM 6988 | Folie | Dicke von Kunststofffolie | HAN-A8041-ASTMD6988 |
| FT3-Standard | ISO 4593/BS 2782 | Folie | TEIL B, Dicke von Kunststofffolie | HAN-A8041-ISO4593/BS2782-6 |
| FT3-Standard | ASTM 6988 | Folie | Dicke von Kunststofffolie, niedriger Druck (Folien < 25 μm) | HAN-A8041-ASTMD6988/LOW |
| FT3-Standard | ASTM F2251 | Flexible Verpackung | Dicke von flexibler Verpackung | HAN-A8041-ASTMF2251 |
| FT3-Standard | EN 428 | Bodenbeläge | Dicke von elastischen Bodenbelägen Presskork | HAN-A8041-EN428/11.3MM |
| FT3-Standard | EN 428 | Bodenbeläge | Dicke von elastischen Bodenbelägen mindestens 1 nicht massive Schicht | HAN-A8041-EN428/25.3MM |
| FT3-Standard | EN 428 | Bodenbeläge | Dicke von elastischen Bodenbelägen Kautschuk und andere elastische Materialien | HAN-A8041-EN428/50MM |
| FT3-Standard | EN 428 | Bodenbeläge | Dicke von elastischen Bodenbelägen Komplett massiv | HAN-A8041-EN428/8MM |
| FT3-Standard | ISO 9073-2/EDANA | Vliesstoffe | Dicke von Vliesstoffen | HAN-A8041-ISO9073/2 |
| FT3-Standard | ISO 534 | Papier, Karton | Dicke von Papier und Karton | HAN-A8041-ISO534 |
| FT3-Standard | TAPPI T411 | Papier, Karton | Dicke von Papier und Karton | HAN-A8041-TAPPIT411 |
| FT3-Standard | TAPPIT 411+ISO 534 | Papier, Karton | Dicke von Papier und Karton | HAN-A8041-TAPPIT411+ISO534 |
| FT3-Standard | ASTM 3652 | Klebeband | Standardprüfverfahren für die Dicke von Klebeband | HAN-A8041-ASTM3652 |
| FT3-Standard | DIN EN1942 | Klebeband | Dicke von Klebeband | HAN-A8041-DINEN1942 |
| FT3-Standard | ASTM D1777 Teil 1 | Textilien | Wirk- und Strickwaren, strukturierte Gewebe | HAN-A8041-ASTMD1777/1 |
| FT3-Standard | ASTM D1777 Teil 2 | Textilien | Beschichtete Gewebe, Schmalgewebe, Gurtbänder, Bänder, Geflechte | HAN-A8041-ASTMD1777/2 |
| FT3-Standard | ASTM D1777 Teil 3 | Textilien | Dicke von Folien, Glasfasergewebe, Glasfaserbändern | HAN-A8041-ASTMD1777/3 |
| FT3-Standard | ASTM D1777 Teil 4 | Textilien | Textilglasvlies | HAN-A8041-ASTMD1777/4 |
| FT3-Standard | ASTM D1777 Teil 5 | Textilien | Dicke von Decken, Florgeweben, aufgerauten Geweben | HAN-A8041-ASTMD1777/5 |
| FT3-Standard | ISO 2589 | Textilien | Dicke von Leder | HAN-A8041-ISO2589 |
| FT3-Standard | ISO 5084 | Textilien | Dicke von Textilien | HAN-A8041-ISO5084 |
| FT3-Standard | ISO 12625 | Tissue-Papier | Dicke von Tissue-Papier | HAN-A8041-ISO12625 |
| FT3-V | TAPPI T411/ISO 534 | Papier, Karton | Dicke von Papier und Karton | HAN-A8041-TAPPIT411+ISO534 |
| FT3-V | ASTM D6988 (beide Teile) | Folie | Dicke von Kunststofffolie | HAN-A8041-ASTMD6988 |
| FT3-V | ASTM D1777 Teil 1 & 5 | Textilien | Dicke von Textilien | HAN-A8041-ASTMD1777/1+5 |
| FT3V-LAB | Mehrere | Austauschbare Messköpfe, variabler Anpressdruck, umfasst 2 Messköpfe, 2 Gewichte und ein Kit für die Nachkalibrierung | HAN-A8041 P THICK L | |
| FT3-U | Mehrere | Präzisions-Dickenmessgerät, festgelegter Anpressdruck, 21,56rad gewölbter Messkopf, 0,01 μm | HAN-A8041 P THICK U |
| Weitere Bestellnummern | ||
|---|---|---|
| Software FT3 zu PC-Interface/b> | HAN-B8041-100 | |
| Drucker | HAN-B-PRINTER/2 | |
| Fußschalter | HAN-B8041-FOOTSWITCH | |
Spezifikationen
| Gerätespezifikationen | ||
|---|---|---|
| Auflösung | 0,1 μm (0,01 μm bei FT3-U) | |
| Wiederholbarkeit | Besser als 0,4 µm* | |
| Reproduzierbarkeit | Besser als 0,8 µm* | |
| Messbereich | 0 – 4000 μm | |
| Ausgabe | RS232 | |
| Stromversorgung | 110/240 V 50/60 Hz | |
| * Abhängig von den Betriebsbedingungen und der Gerätekonfiguration | ||
| Abmessungen und Gewicht | ||
|---|---|---|
| Größe (Standard) | 320 mm (H) x 543 mm (B) x 300 mm (T) | |
| Größe (kleine Basis) | 320 mm (H) x 350 mm (B) x 242 mm (T) | |
| Nettogewicht | 10 kg (max.) | |
| Verpackungsmaße (Standardbasis) | 550 mm (H) x 620 mm (B) x 430 mm (T) | |
| Verpackungsmaße (kleine Basis) | 500 mm (H) x 410 mm (B) x 430 mm (T) | |
| Warennummer | 9024 8019 | |
| Standard-Messköpfe für FT3, FT3-V und FT3-U | ||
|---|---|---|
| Kugel | Radius: 3 mm | |
| Gewölbt | Radius: 25,5 mm | |
| Eben | Durchmessgerät: 6 / 6,35 / 8 / 10 / 11.3 / 16 / 25,3 / 28,7 / 35,7 / 50,5 mm** | |
| ** Kundenspezifische Messköpfe mit einem Durchmessgerät zwischen 6 und 50 mm sind auf Anfrage erhältlich | ||
| Prüfgewichte | ||
|---|---|---|
| FT3 Standard | 50 g – 2000 g | |
| FT3-V | 100 g – 4000 g | |
| FT3-U | 50 g – 500 g | |
| FT3V-LAB | 100 g – 4000 g | |
Kostenlose erweiterte Garantie
Kostenlose erweiterte 2-Jahres-Garantie: Dafür ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.
Kalibrierung und Service
Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. Ausführliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.
