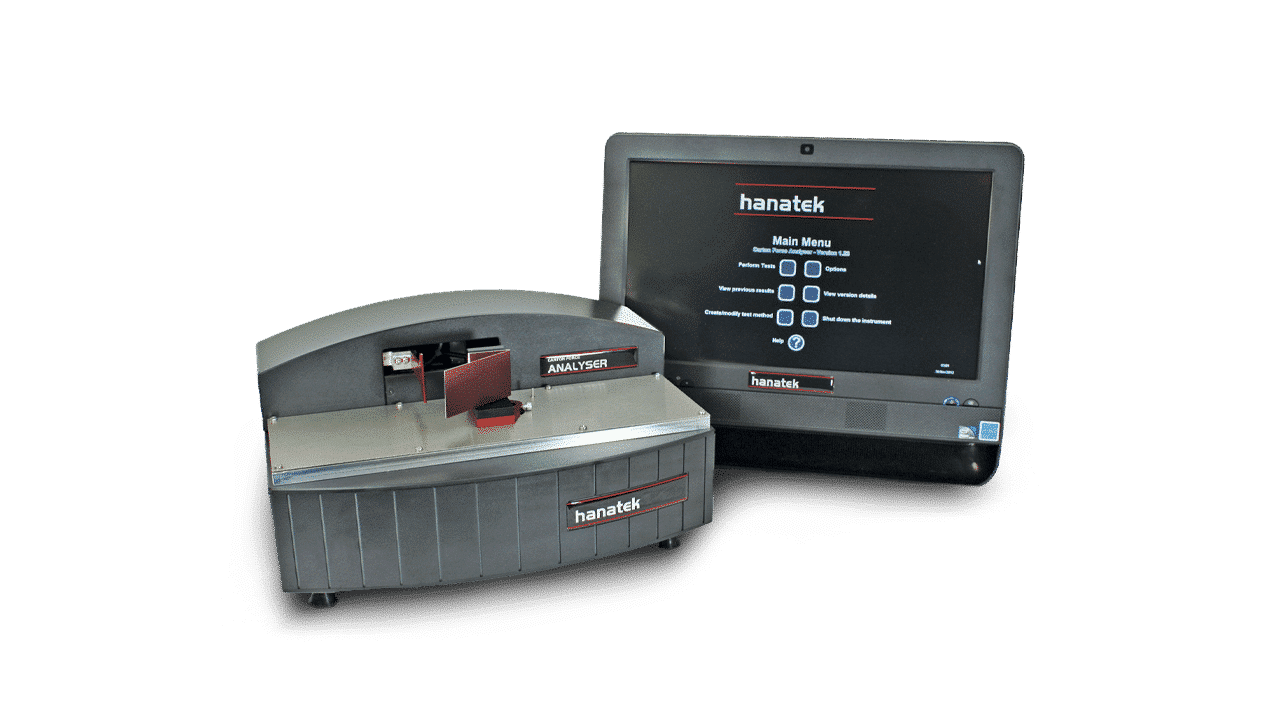

Hanatek Karton Universal-Kraftmessgerät (CFA)

  • Messung aller Kräfte, die zum Aufstellen von Kartons erforderlich sind
  • Falzfestigkeit (Springback), Biegesteifigkeit, Kartonöffnungskraft, Faltöffnungskraft
  • Variable Probengrößen und Tests auf kleine Falten, einschließlich HL
Branchen & Anwendungen
  • Kartonagen
  • Verpackung

17.995

  • Optional Extras *

    CFA Rounded Corner Jaw + 749
    CFA Rounded Corner Jaw

    CFA rounded corner jaw

    Dedicated Crease & Board Sample Cutter + 1.895 Sample Cutter
    Dedicated Crease & Board Sample Cutter

    Dedicated crease & board sample cutter

    Universal Sample Cutter, Crease & Board + 2.460 USC product
    Universal Sample Cutter, Crease & Board
    • Universal sample cutter - crease & board to BS6965 and ISO2493
    • Configurable for multiple test types e.g. friction, grammage, rub
    • Suitable for film, paper, foils etc
    • Same accuracy independent of operator
    • Repeatable, time saving

Summe der Produkte

Summe der Optionen

Gesamtsumme

Was misst das CFA?

Das Hanatek Karton Universal-Kraftmessgerät (CFA) misst die Kräfte, die die Laufgeschwindigkeit von Faltschachtelkartonverpackungen begrenzen.

Durch Messung der Steifigkeit des Substrates sowie der der Rillfähigkeit kann der Anwender Kartonagen für höhere Förder- und Verpackungsgeschwindigkeiten optimieren. Das Gerät ermöglicht die Analyse einzelner Rillen/Falze, um Problembereiche beim Verpackungsdesign oder der Verpackungsherstellung zu identifizieren.

Industrieforschung hat ergeben, dass die Verpackungsgeschwindigkeiten vorverklebter Faltschachteln durch die Energie bestimmt wird, die zum Öffnen der Rillen/Falze benötigt wird. Das Hanatek CFA ist das erste Gerät, das diesen Schlüsselparameter isolieren und genau messen kann.

Testarten

Das Gerät enthält bereits Prüfanweisungen, die sicherstellen, dass die Proben nach internationalen Standards getestet werden.

Biegesteifigkeit

Misst die Steifigkeit der Kartonprobe nach ISO 2493. Die Steifigkeit der Probe wird zweimal gemessen – einmal mit der bedruckten Kartonseite nach vorne und das zweite Mal mit der bedruckten Seite nach hinten.

Die resultierende Kraft wird in den Einheiten N, gF oder mN angezeigt. Es wird der Durchschnitt der beiden Messungen berechnet sowie die Min-, Max- und Standardabweichung bei einer Prüfung mit mehreren Proben.

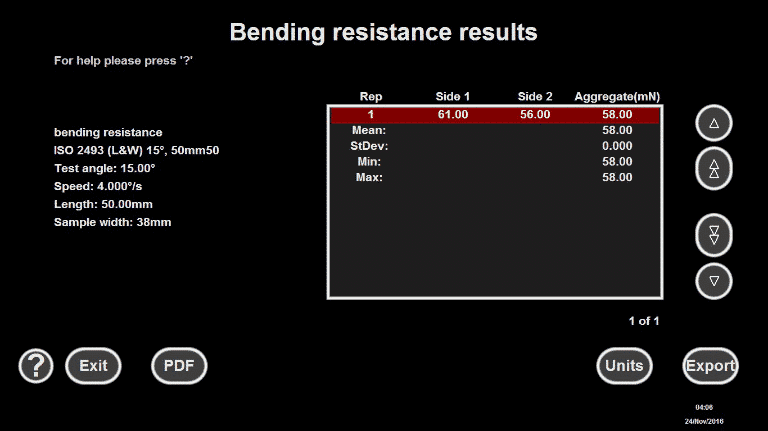

Bending resistance results

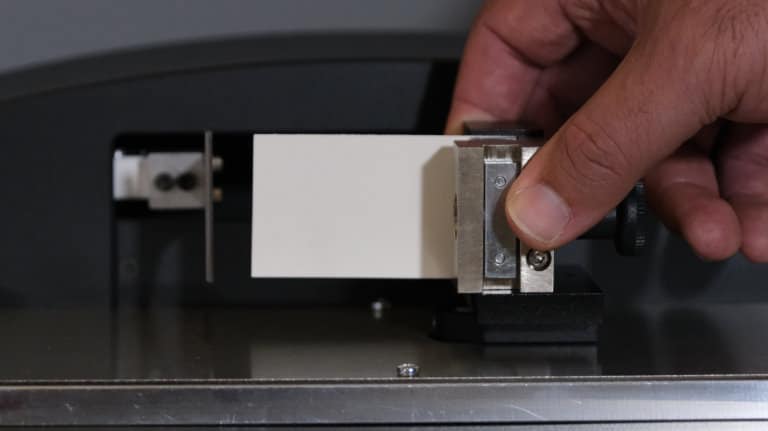

Measuring board stiffness

Spring Back-Kraft

Misst die Spring Back-Kraft nach BS 6965. Während des Tests wird der Falz im vorgewählten Falz-Winkel gefaltet und für eine vorgegebene Anzahl von Sekunden dort gehalten. Anschließend wird die Kraft gemessen, die auf den Falz ausgeübt wird, wenn das Gerät die Probe um den gewünschten Testwinkel dreht.

Die maximale Kraft sowie der Winkel, in dem diese Kraft erreicht wurde, werden angezeigt. Die resultierende Kraft wird in den Einheiten N, gF oder mN angezeigt. Der Durchschnittsmesswert wird berechnet sowie die Min-, Max- und Standardabweichung bei einer Prüfung mit mehreren Proben.

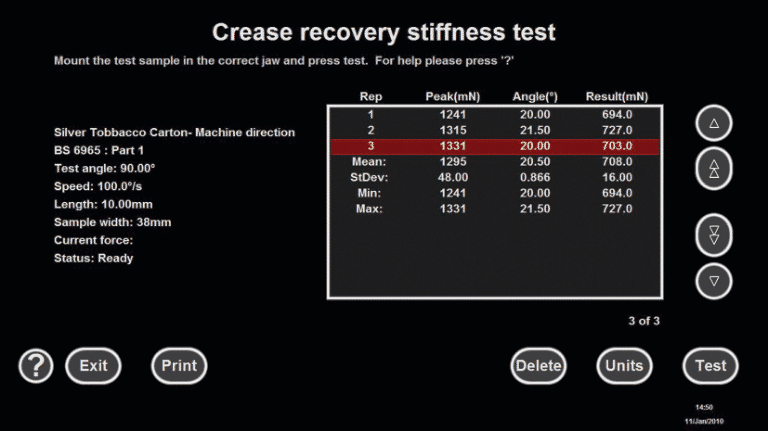

Crease recovery stiffness test

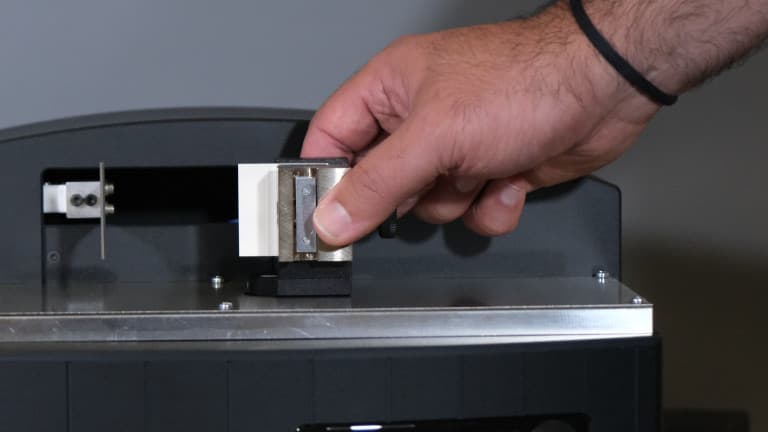

Crease stiffness test

Rill-/Falzwiderstand bei abgerundeten Ecken: Mit dem Universal-Kraftmessgerät können Rillen/Falze mit abgerundeten Ecken geprüft werden (dafür ist eine zusätzliche Klemmbacke erforderlich).

Falz-Öffnungskraft

Während des Tests wird der zu prüfende Falz im vorgewählten Falz-Winkel aufgefaltet. Die resultierende Kraft wird auf dem Bildschirm in Echtzeit grafisch dargestellt, während die Probe um den vorgewählten Testwinkel gedreht wird.

Am Ende des Tests wird die resultierende maximale Kraft in N sowie die zum Biegen der Probe erforderliche Energie in mJ angezeigt.

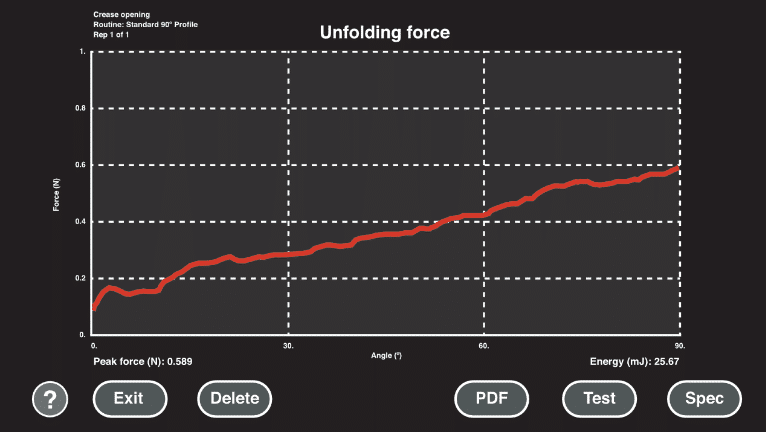

Unfolding force graph

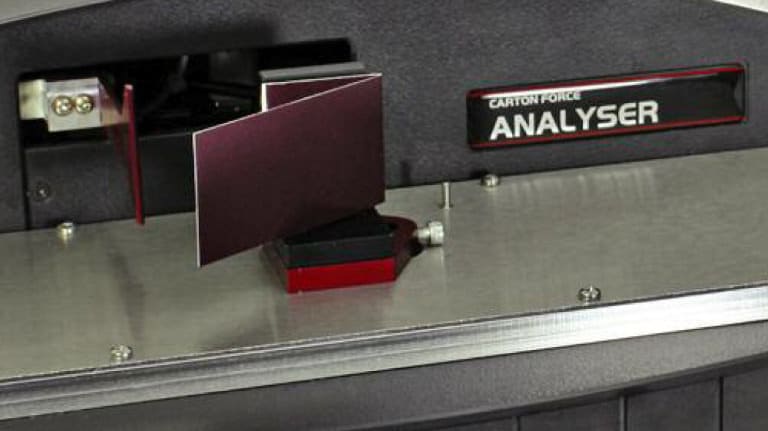

Crease opening force jaw test

Karton-Öffnungskraft

Bei diesem Test werden die Kräfte beim Aufstellen einer Faltschachtel zu einem offenen Karton aufgezeichnet, dabei wird der maschinelle Öffnungsvorgang simuliert. Mit diesem Test können auch Kartons identifiziert werden, die aufgrund einer schlechten Verhältnisberechnung der Rill-/Biegesteifigkeit ungünstige Laufeigenschaften aufweisen.

Die resultierende Kraft wird auf dem Bildschirm in Echtzeit grafisch dargestellt, während die Probe um den vorgewählten Testwinkel gedreht wird. Am Ende des Tests wird die resultierende maximale Rill-/Falzsteifigkeit in N sowie die zum Biegen der Probe erforderliche Energie in mJ angezeigt.

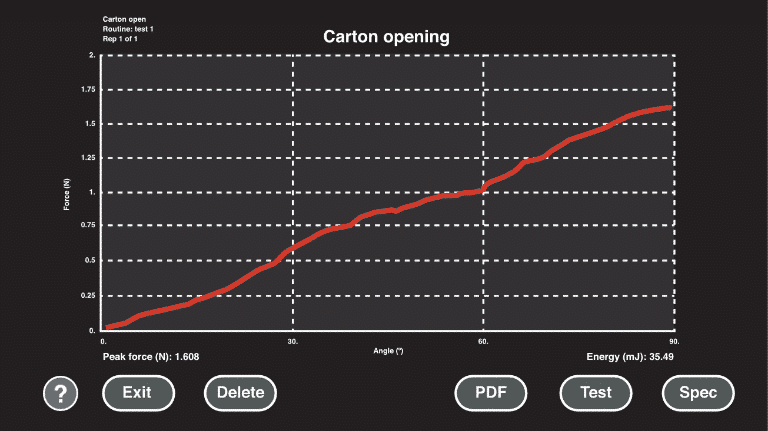

Carton opening graph
Carton opening force

Verhältnis Rill- zu Biegesteifigkeit

Das Verhältnis zwischen Rill- und Biegesteifigkeit ist ein wichtiger Faktor im Laufverhalten von Karton. Mit dieser Prüfung kann der Anwender schnell das Verhältnis zwischen Rill- und Biegesteifigkeit berechnen, indem sowohl Rillals auch Biegesteifigkeit mit den jeweiligen Standards gemessen werden. Die Min-, Max- und Standardabweichung wird ebenfalls bei einer Prüfung mit mehreren Proben berechnet.

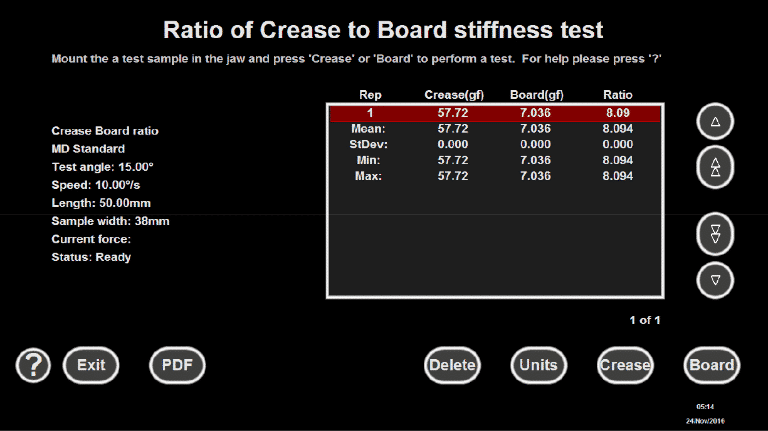

Crease to board stiffness test

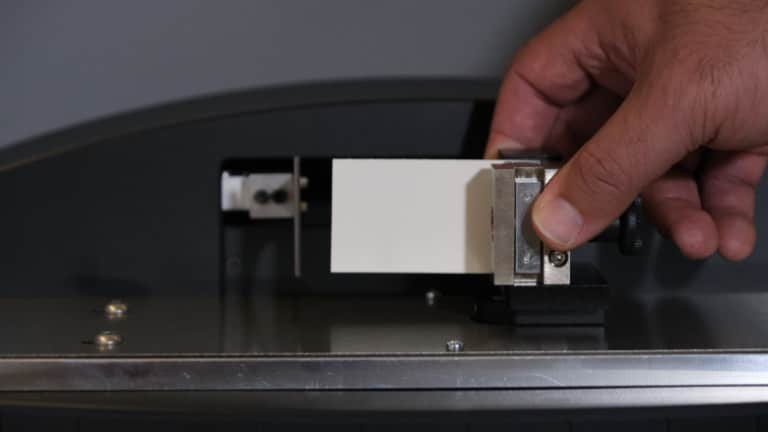

Ratio jaw test

Faltfaktor

Misst die Probe ohne Rille/Falz und danach mit Rille/Falz. Anhand der Kraftwerte relativ zur Drehung wird das Verhältnis zwischen den Proben sowie die „geleistete Arbeit“ in mJ berechnet.

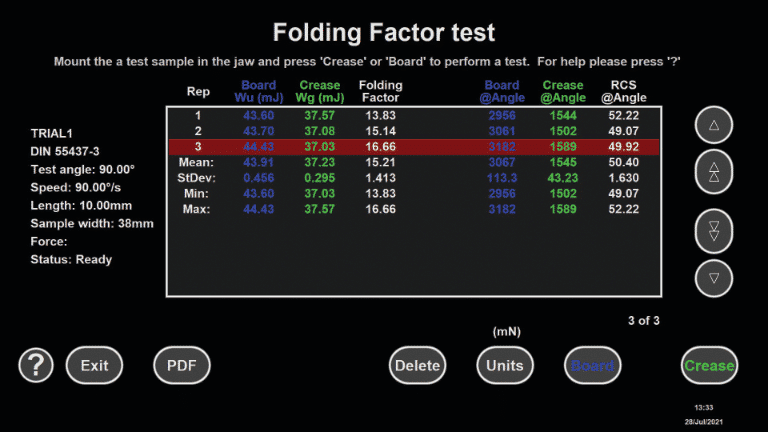

Folding factor test

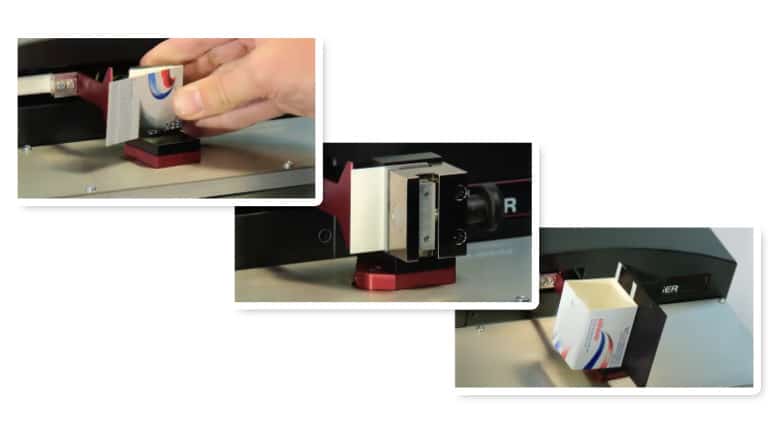

Measuring folding factor

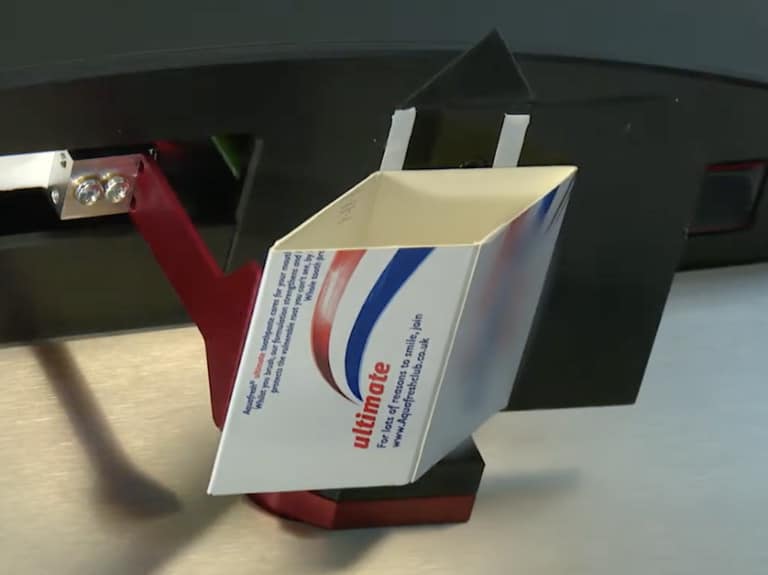

Drehgeschwindigkeit

Automatische, vom Benutzer wählbare Drehgeschwindigkeit. Schließt Fehler durch manuelle Drehung aus.

rotation speed
Rotation speed closed

Flexible Prüfung

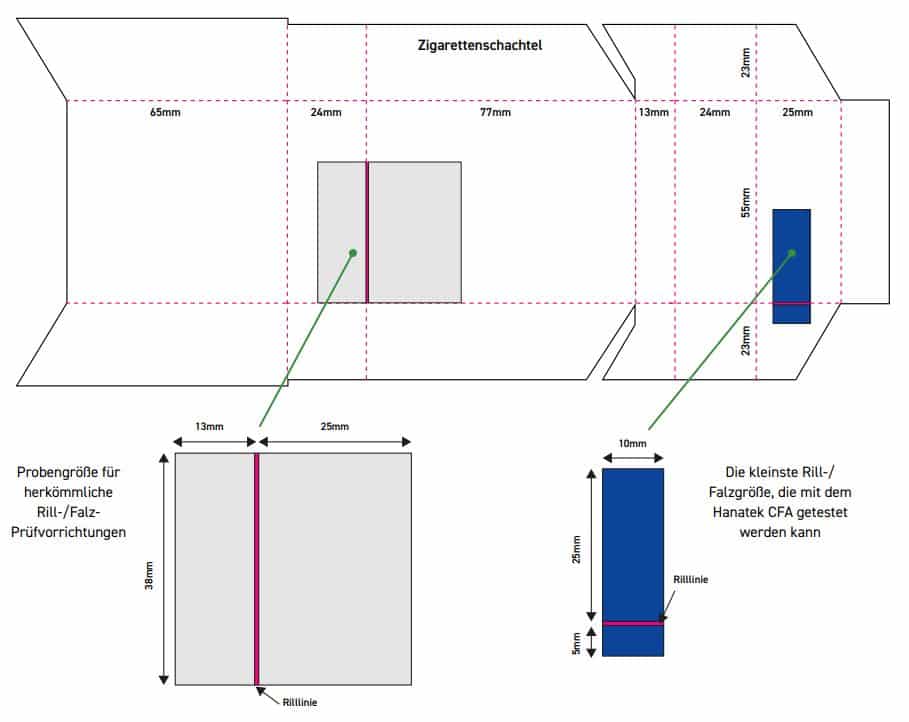

Unterschiedliche Probengrößen

Mit dem Universal-Kraftmessgerät (CFA) können die kleinsten Rillen/Falze analysiert werden.

CFA Sample

Vorteile durch den Einsatz des Hanatek CFA

  • Höhere Verpackungsgeschwindigkeiten ermöglichen signifikante Kosteneinsparungen für Hersteller und Lieferanten
  • Weniger Ausschuss aufgrund von Zuführungsfehlern und Ausfällen
  • Wird von Kartonherstellern, Weiterverarbeitern und Druckereien genutzt
  • Kann für die Qualitätssicherung oder als Forschungswerkzeug eingesetzt werden
  • Verpackungsmaterial mit nachweislich konsistent hoher Lauffähigkeit kann Kartonherstellern Wettbewerbsvorteile bieten

Ergebnisse

Das Gerät kann flexibel für die Qualitätskontrolle oder Forschungszwecke konfiguriert werden. Zu allen Bedienvorgängen und Prüfmethoden gibt es eine umfangreiche grafische Bildschirmhilfe.

Live-Resultate während der Prüfung

Echtzeitgrafiken stellen den Falzvorgang detailliert dar und zeigen dabei den zunehmenden Rill-/Falzwiderstand, bis die Kartonfasern brechen und der Falz nachgibt.

Mit dem CFA können diese „Fingerprints“ gespeichert und überlagert werden – ein leistungsstarkes Tool, das einen detaillierten Vergleich unterschiedlicher Rill-/Falzformate, Substrate und gefertigter Chargen ermöglicht.

Datenübertragung

Für eine einfache Berichterstellung und Datenspeicherung können Tests mit dem Universal-Kraftmessgerät unkompliziert als PDF-Datei ausgegeben werden. Die PDF-Dateien enthalten umfassende grafische Informationen, Teststatistiken sowie einzelne Testergebnisse. Zusätzlich können umfassende Details zu den vom Kraftaufnehmer gemessenen Kräften als .csv-Datei exportiert werden (nur ausgewählte Tests).

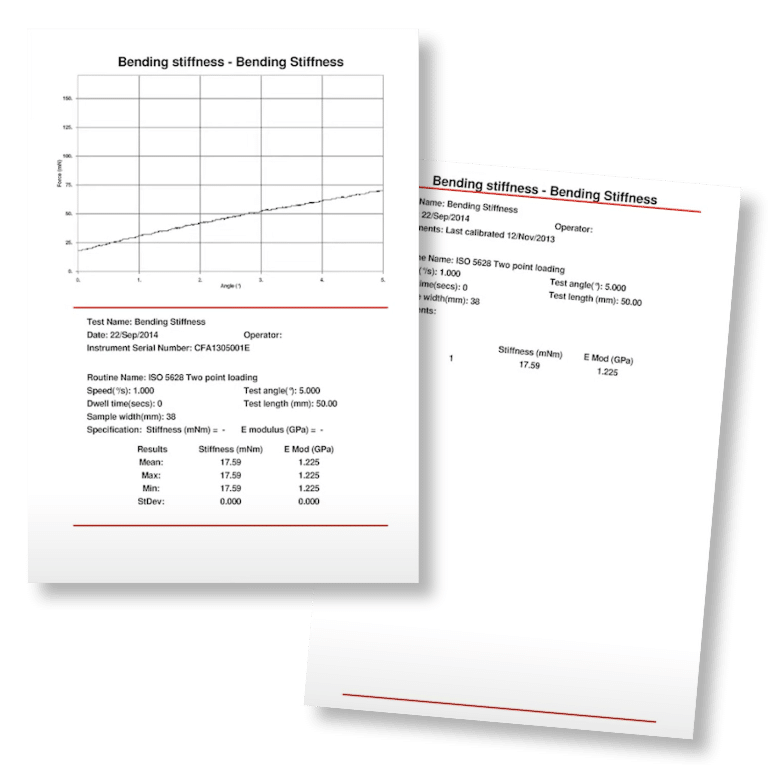

Bending Stiffness Results

Beurteilung der Qualität

  • ISO/BS/TAPPI-Prüfmethoden bereits enthalten
  • Mit Datumsstempel/Bedienernamen versehene Ergebnisse
  • Voreingestellte Pass-/Fail-Kriterien
  • Optionaler Kennwortschutz

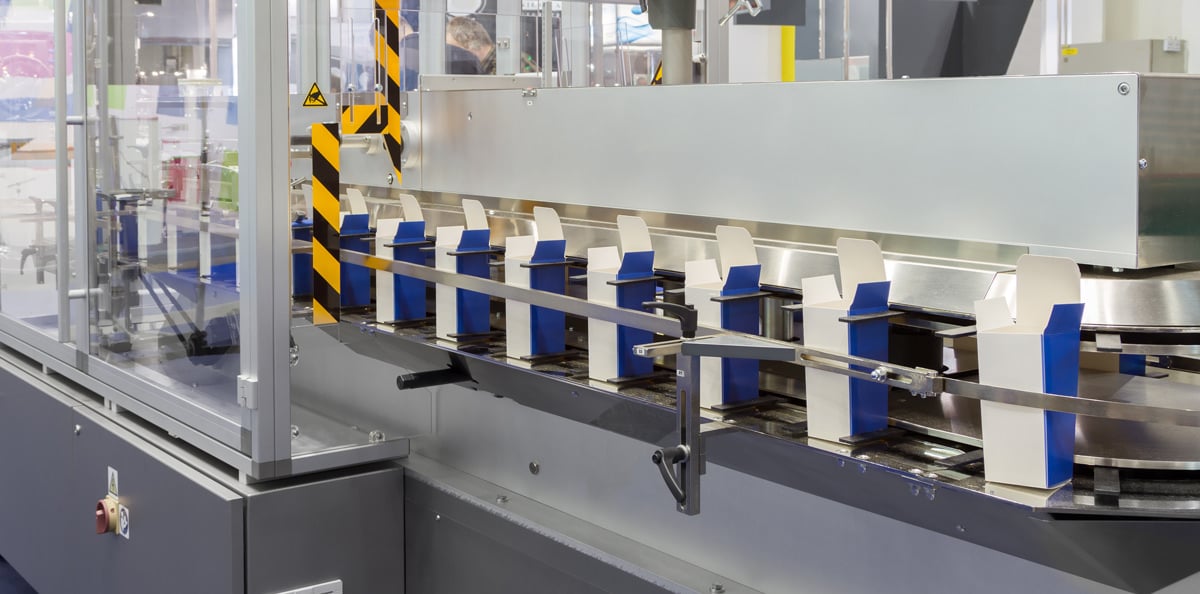

Cartons in production

Forschungswerkzeug

  • Erstellen und Speichern maßgeschneiderter Prüfmethoden
  • Unterschiedliche Probenlänge, Drehgeschwindigkeit und Falz-Winkel
  • Statistische und grafische Analyse von Ergebnissen

Funktionen

Das Gerät kann flexibel für die Qualitätskontrolle oder Forschungszwecke konfiguriert werden. Zu allen Bedienvorgängen und Prüfmethoden gibt es eine umfangreiche grafische Bildschirmhilfe.

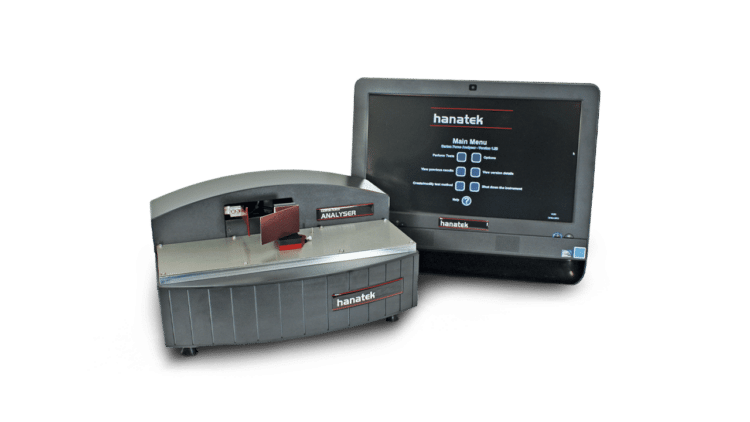

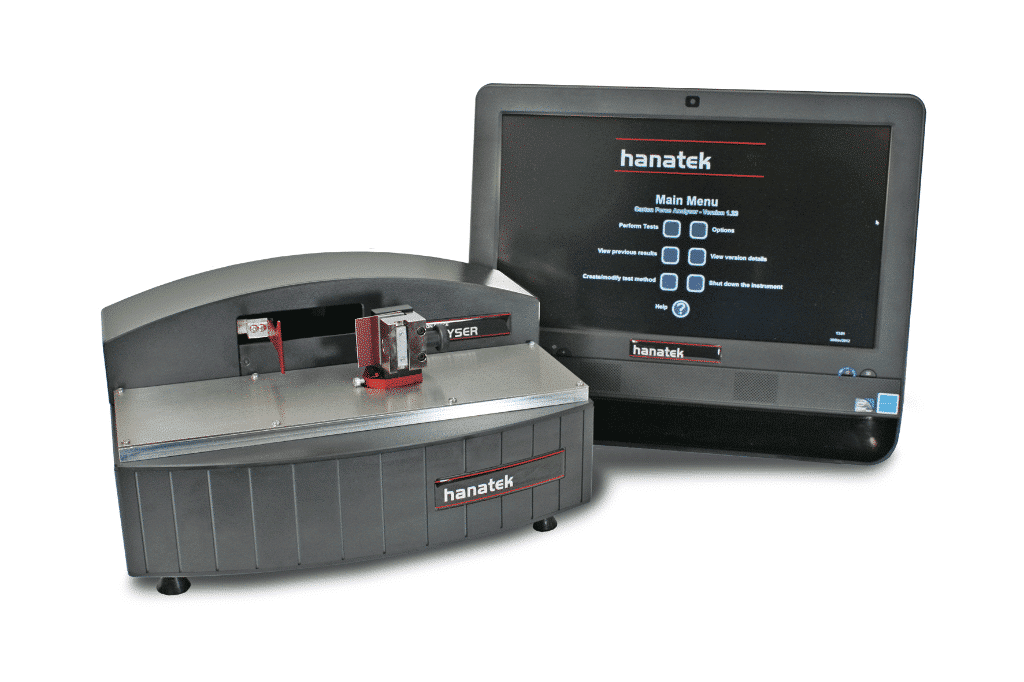

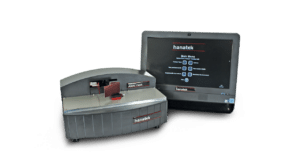

CCP / CFA product
Kraftaufnehmer
PC-Touchscreen
Aufnehmer für Klemmbacke (motorisiert)

Intuitive und einfache Verwendung

Es müssen keine komplizierten Handbücher gelesen werden; einfache Einarbeitung neuer Anwender

Konsistente Ergebnisse bei allen Anwendern

Motorisierte Klemmbacke für eine wiederholbare und exakte Motor-Drehzahlregelung

Grafische Trendanalyse

Genaue und einfache Analyse der Ergebnisse

Zubehör

Enthaltenes Zubehör

CCP / CFA product
Touchscreen-PC mit Software und Verbindungskabeln

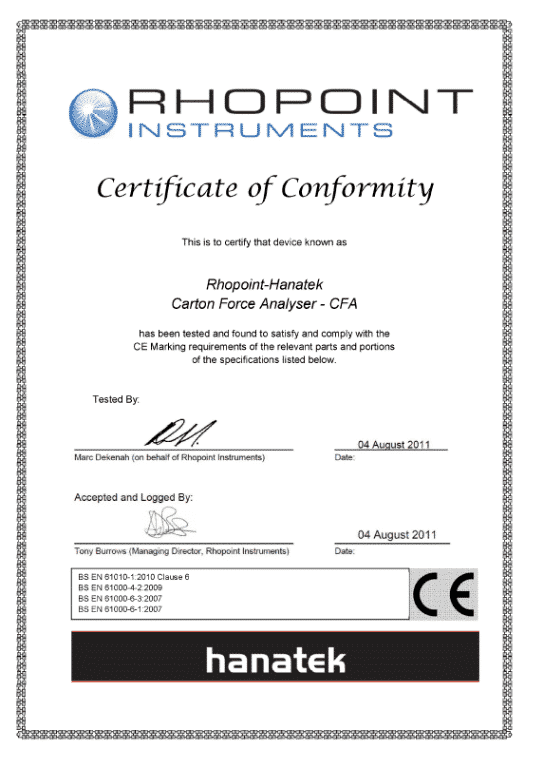

UKAS-rückführbares Kalibrierzertifikat
UKAS-rückführbares Kalibrierzertifikat

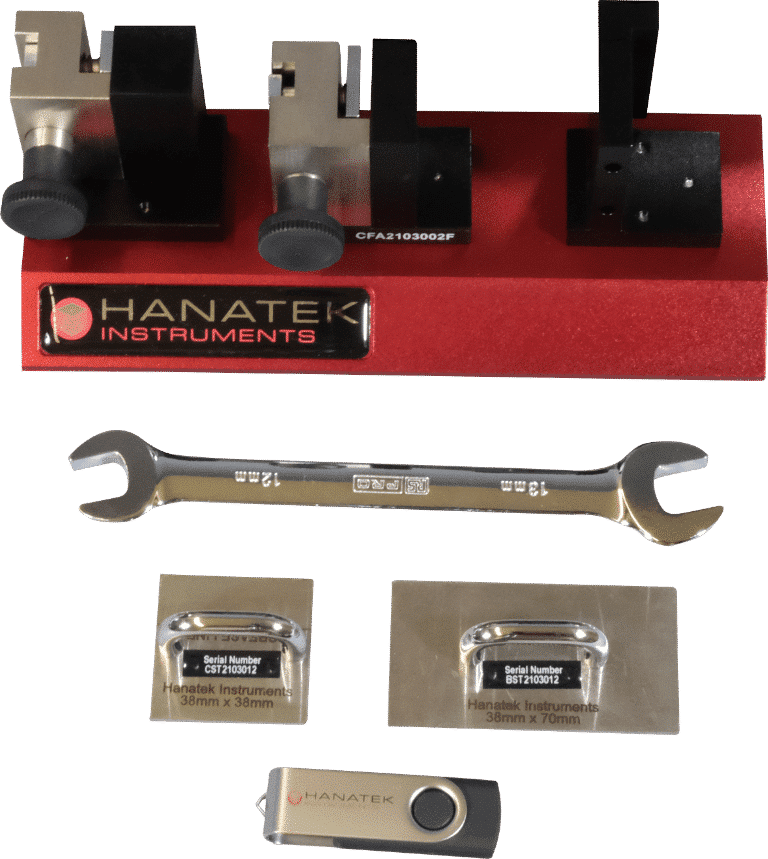

CFA-Zubehörset
1. Halter für Klemmbacke 2. Maulschlüssel 3. Schablonen für die Probenvorbereitung 4. USB-Stick

Enthaltene Prüfbacken

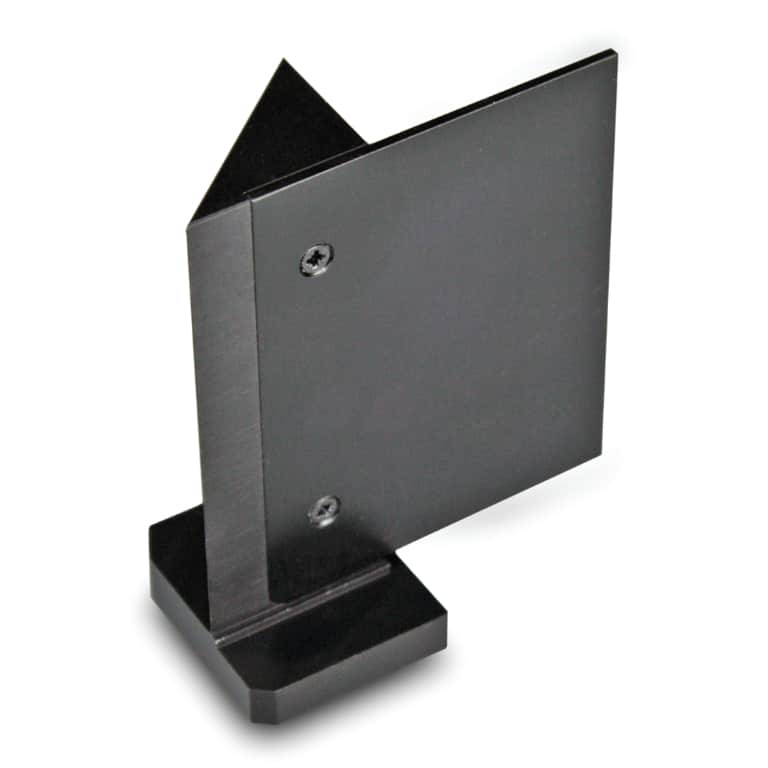

Klemmbacke für Kartonöffnungskraft
Klemmbacke für Kartonöffnungskraft

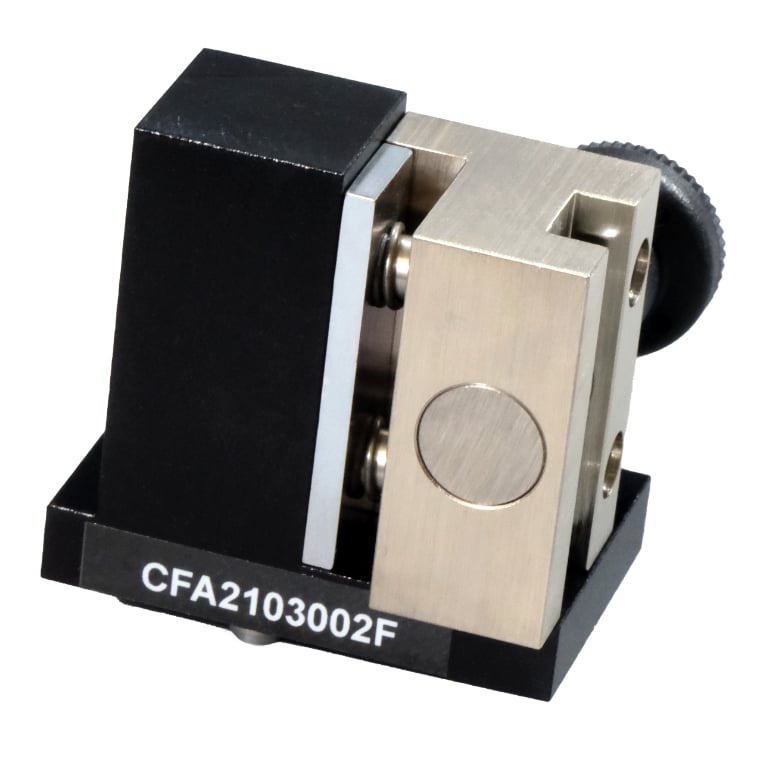

Klemmbacke für Biegesteifigkeit
Klemmbacke für Biegesteifigkeit

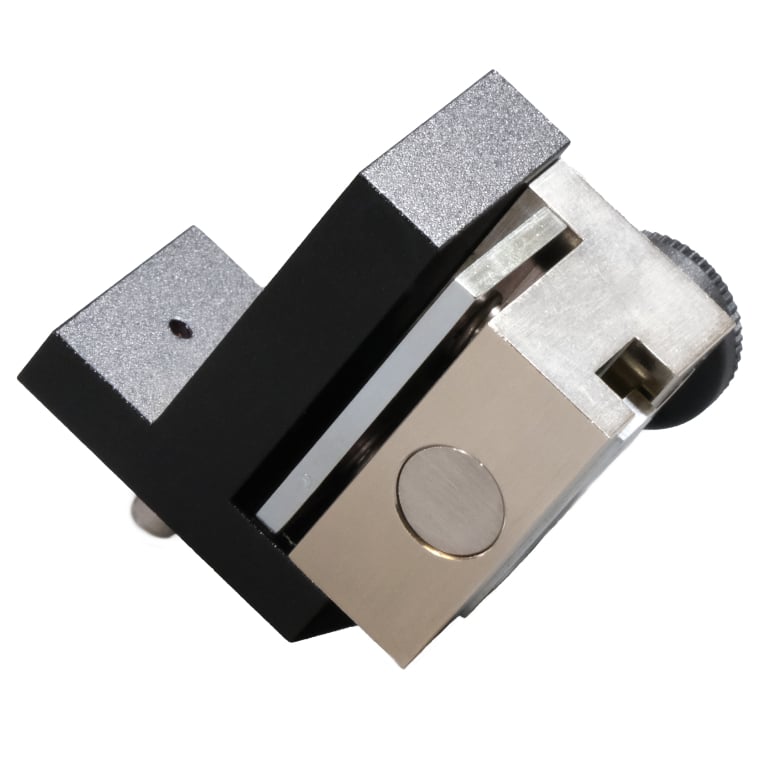

Klemmbacke für Rill-/Falzsteifigkeit
Klemmbacke für Rill-/Falzsteifigkeit

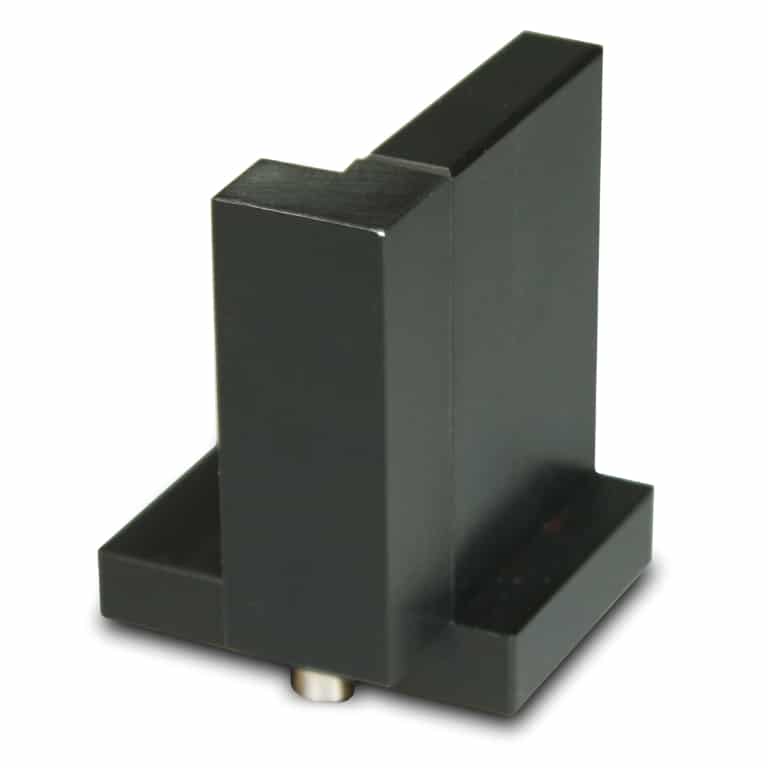

Klemmbacke für Falz-Öffnungskraft
Klemmbacke für Falz-Öffnungskraft

Optionale Prüfbacken

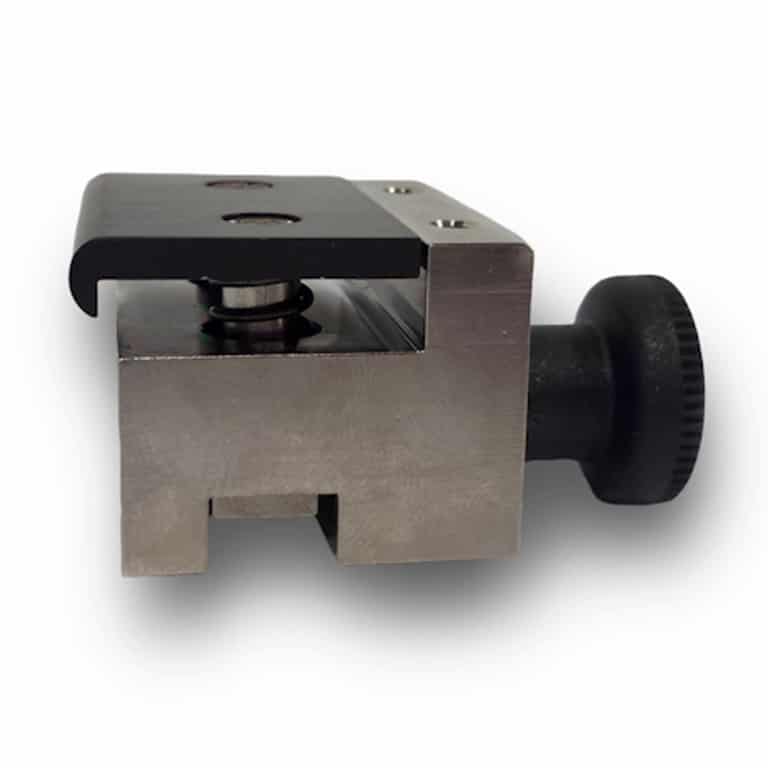

Klemmbacke für Rillen/Falze mit abgerundeten Ecken
Klemmbacke für Rillen/Falze mit abgerundeten Ecken

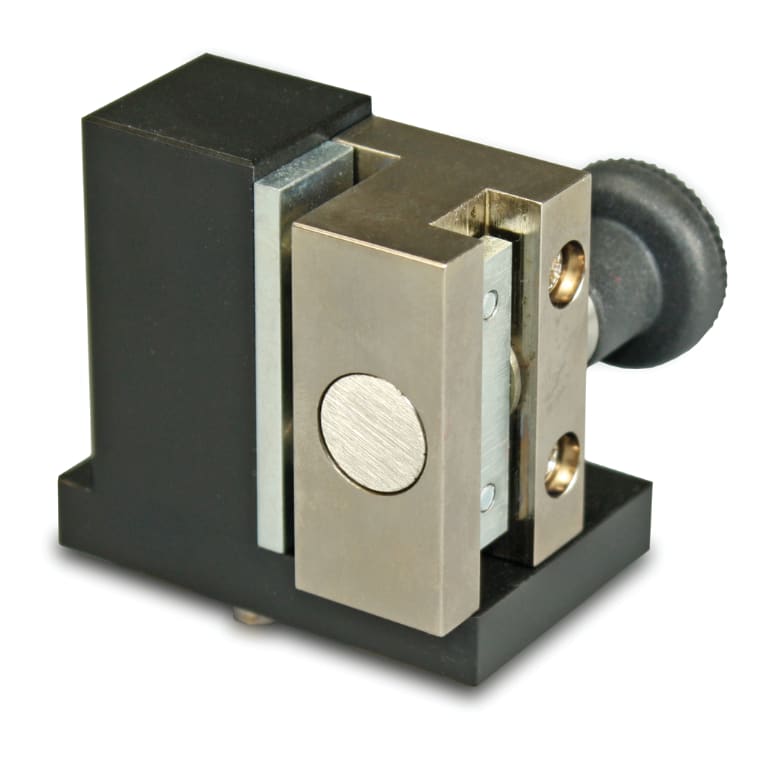

Klemmbacke für Verhältnistest
Klemmbacke für Verhältnistest

Verwandtes Produkt

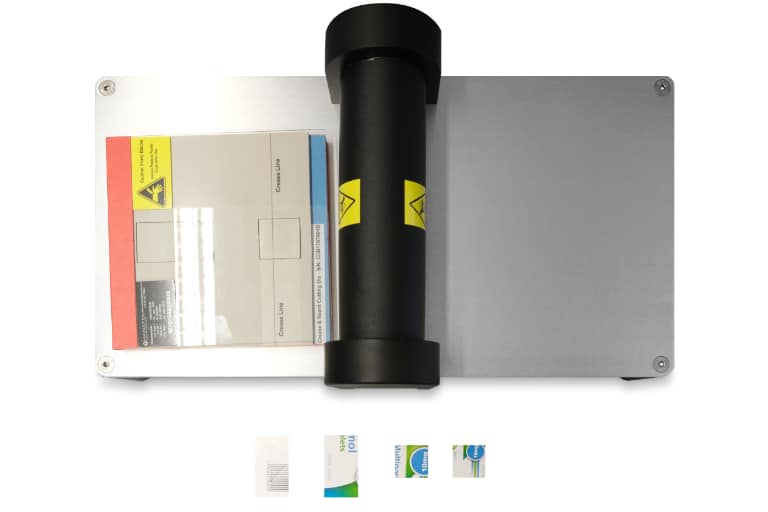

USC dies

Universal-Probenschneider

Mit dem Universal-Probenschneider können für eine bestimmte Verpackungsgröße gleichzeitig Proben für Rill- und Biegesteifigkeitsprüfungen zugeschnitten werden. Ideal für ein hohes Testaufkommen.

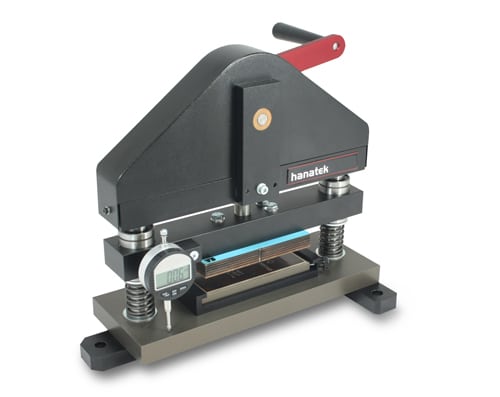

Kartonfalzgerät

Dient zur Vorbereitung einzelner Proben für die Rill-/ Falzsteifigkeitsprüfung. Ist für geringes bis mittleres Testaufkommen geeignet.

Spezifikationen

StandardApplicationDetails
ISO 2493Paper and boardDetermination of resistance to bending (Lorentzen & Wettre/Taber)
ISO 5628Paper and boardDetermination of bending stiffness by static methods
TAPPI T 556Bending resistance of paper and paperboardLorentzen & Wettre/Taber Tester
T 543Bending resistance of paper
(Gurley-type tester)
Calculated results equivalent to this method
T 489Bending resistance (stiffness) of paper and
paperboard
Taber-type stiffness tester in basic configuration
DIN 53121Testing of paper and boardDetermination of the bending stiffness by the beam method
BS 6965-1Creasing properties of carton boardMethod for determination of crease recovery (spring back) of 90° fold
Instrument SpecificationsResolutionRepeatability
Rotation Angle0.01°0.1°
Rotation Speed0.001°/min<0.01°/min
Load Cell1mN<10mN
Power120V/230V; 50Hz/60Hz
Load Cell Capacity20N
Minimum Sample Thickness200μm
Instrument Dimensions
Size220mm (H) x 225mm (W) x 300mm (D)
Net Weight7kg (instrument), 4kg (PC)
Gross Weight15kg
Touch Screen PC Specifications
Operating SystemWindows 10
IntegrationEasily integrated into laboratory network for results/backup and printing
ResultsResults can also be exported to USB Stick
Kostenlose erweiterte Garantie

Kostenlose erweiterte 2-Jahres-Garantie: Dafür ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.

Kalibrierung und Service

Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. Ausführliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.
