RoboTAMS – System für die automatische Messung des gesamten Erscheinungsbildes

  • Der neue Standard für die Oberflächenmessung von Farben und Lacken
  • Berührungslose Messungen
  • TAMS Messsensor integriert sich vollständig in einen Inline-Inspektionsprozess

Messung von Lackoberflächen in der Automobilindustrie

Das Rhopoint TAMS liefert Messdaten, die der menschlichen Wahrnehmung entsprechen. Die Ergebnisse sind einfacher zu verstehen und zu kommunizieren.

Um eine maximale Wirkung zu erzielen, muss eine Autolackierung beim Kunden sofort ein ansprechendes optisches Gefühl erzeugen. Dies kann nur erreicht werden, wenn die gesamte Oberflächenbeschaffenheit sowohl hochwertig als auch harmonisch ist.

Rhopoint TAMSTM hat sich als Branchenstandard zur Quantifizierung der Qualität des Erscheinungsbildes etabliert und wurde durch die vierjährige Zusammenarbeit von Rhopoint mit der Volkswagen AG und der AUDI AG inspiriert.

Diese innovative neue Technologie ahmt die menschliche Wahrnehmung des Erscheinungsbildes einer Oberfläche nach und liefert neue Parameter, die das Verständnis und Kommunizieren der Informationen zum visuellen Erscheinungsbildes revolutionieren.

Verbesserte Korrelation und einfache Kommunikation sorgen bei Rhopoint TAMSTM für einen entscheidenden Vorteil gegenüber herkömmlichen Methoden, die sehr komplexe Ergebnisse liefern und auf erfahrene Benutzer zur Übersetzung in „echte“ visuelle Informationen angewiesen sind.

Die TAMS-Technologie bietet Möglichkeiten zur:

Verbesserung der Oberflächengüte

Einführung optimierter Qualitätskriterien

Eliminierung der Subjektivität bei der visuellen Beurteilung

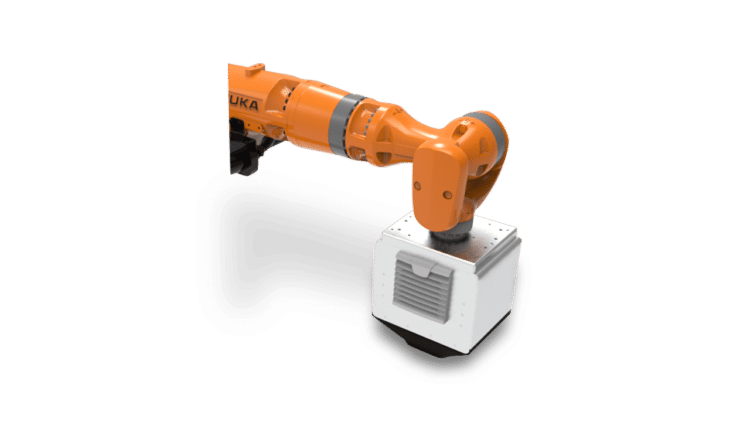

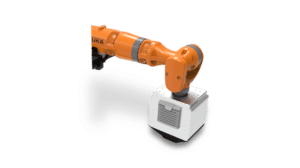

RoboTAMS System für die automatische Messung des gesamten Erscheinungsbildes

Vollständige Integration des TAMS-Messsensors in den Inline-Prüfprozess.

Kurze Messdauer

Größeres Sichtfeld

Integration in jede SPC

Berührungsfreie Messungen

Datenübertragung per Ethernet-Protokoll

Alle Messungen von RoboTAMS sind mit Messungen kompatibel, die mit dem Rhopoint TAMS™ durchgeführt wurden.

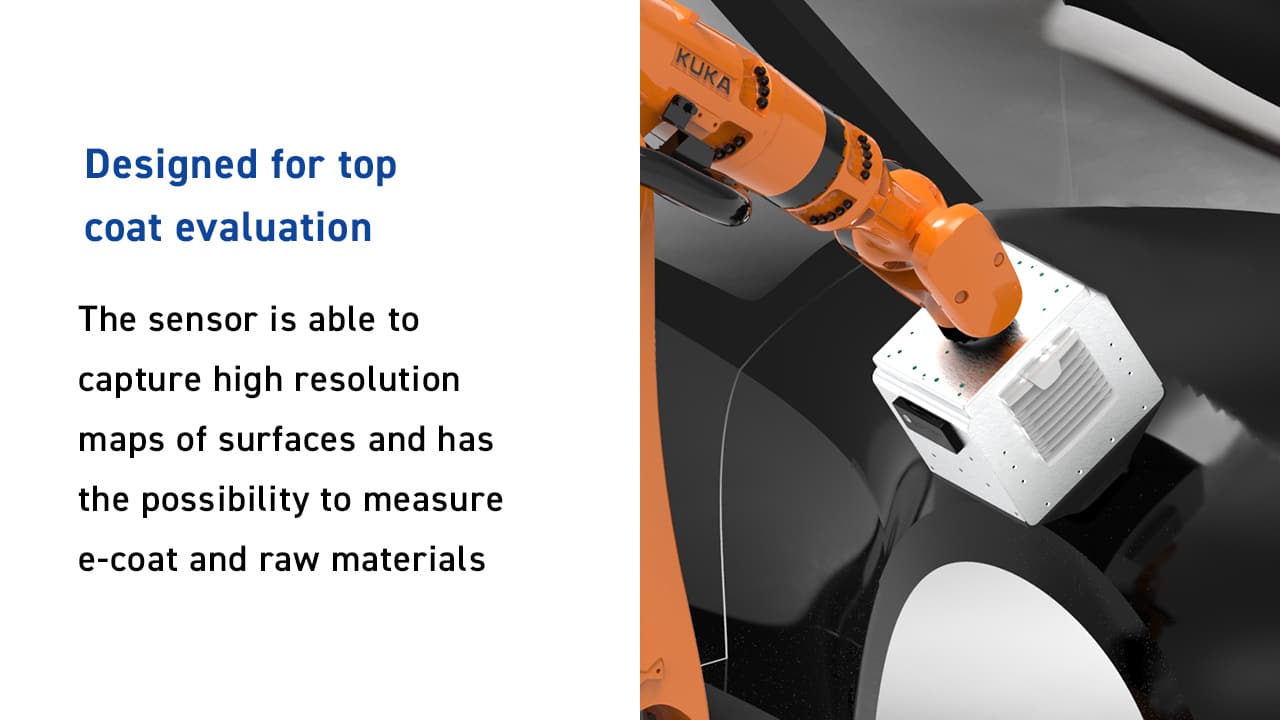

RoboTAMS ist für die Bewertung der Deckbeschichtung als Teil der Produktionsstraße bzw. in der Offline-Messzelle vorgesehen. Der Sensor bietet die Möglichkeit, Oberflächenkarten mit hoher Auflösung zu erfassen und Elektrotauchlacke und Rohmaterialien zu messen.

Bei der Betrachtung einer Fahrzeugoberfläche passt das Auge den Fokus mehrere Male intuitiv an. Mit dem Fokus auf die Umgebung nimmt es Bilder von reflektierten Gegenständen wahr, erkennt so Verzerrungen und beurteilt die Bildschärfe (Clarity). Mit dem Fokus auf die Oberfläche werden Welligkeit, Strukturen und Defekte wahrgenommen.

Bewegt sich der Betrachter, wandert die reflektierte Umgebung über die Oberfläche. Diese intuitive Vorgehensweise verbessert die Wahrnehmung von Welligkeit.

Das Gehirn verarbeitet diese Informationen zu Eindrücken über die Qualität und Harmonie.

Die TAMS-Technologie definiert:

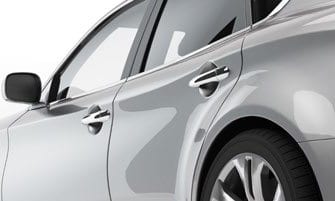

Car quality

Qualität

Ein einzelner Wert, der das gesamte Erscheinungsbild einer Oberfläche zusammenfasst, wobei 100% für eine absolut glatte Oberfläche mit perfektem optischem Eindruck stehen

Der TAMS-Qualitätsparameter sagt die visuelle Bewertung durch den Kunden auf Basis von Welligkeits- und Schärfewerten voraus

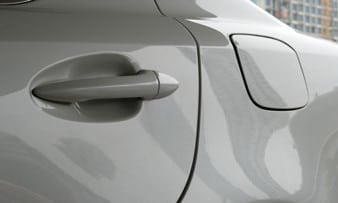

Car Harmony

Harmonie

Zur Bewertung der Akzeptierbarkeit zweier benachbarter Fahrzeugteile wurde dieser Wert basierend auf umfassenden Studien zur menschlichen Wahrnehmung bei der AUDI AG entwickelt. Er errechnet sich aus den Parametern Welligkeit und Dimension

Ein Wert >1,0 zeigt an, dass die visuelle Qualität der benachbarten Teile vom Beobachter nicht als identisch bzw. als gestört empfunden wird.

TAMS-Wahrnehmung

Die Daten des optischen TAMS-Systems werden mit Hilfe von Wahrnehmungsalgorithmen verarbeitet, die sich auf umfassende Studien zur menschlichen Wahrnehmung stützen.

RoboTAMS

Schärfe

Schärfe quantifiziert die Genauigkeit der von einer Oberfläche reflektierten Bilder, 100 % steht für perfekte Reflexion.

Bei geringer Betrachtungsdistanz (<0,5 m) misst der Parameter SCHÄRFE, wie gut eine Oberfläche feine Details in der Spiegelung darstellt. Bei Showroom-Distanz (1,5 m) quantifiziert die SCHÄRFE Haze (Trübung) und Clarity (Klarheit).

Sharpness Close

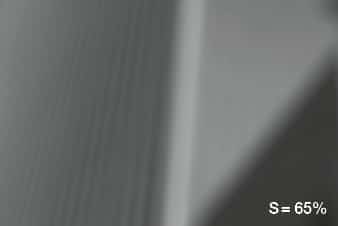

Close Distance view of an unsharp surface: S=65%
Sharpness
Showroom Distance view of an unsharp surface
Sharpness Close

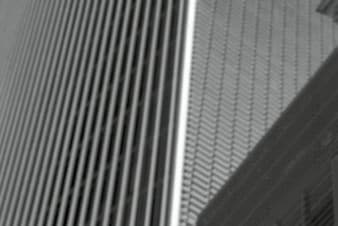

Close Distance view of a sharp surface: S=98%
Sharpness
Showroom Distance view of a sharp surface

Kontrast

Kontrast steht in Verbindung mit dem Farbton einer Oberfläche; weiße und metallische Oberflächen haben einen geringen Kontrast, tiefschwarze hingegen 100 %. Kontrast quantifiziert den visuellen Eindruck von Orange Peel- und Haze-Effekten (Trübung), welche bei dunklen Farbtönen mit hohem Kontrast stärker wahrgenommen werden.

Contrast reflection
Reflection in a White surface
Contrast reflection black
Reflection in a Black surface

Dimension

Beschreibt die dominierende Strukturgröße bei Showroom-Distanz. Typische Werte liegen zwischen 1 mm und 6 mm. Die dominante Strukturgröße ist für die Bestimmung der Harmonie zweier benachbarter Teile wichtig.

Wavy buildings
Small structure dominant surface: D=1.2mm
Large structure
Large structure dominant surface: D=6.5mm

Welligkeit

Die Welligkeit ist ein aus dem menschlichen Empfinden abgeleitetes Maß für den visuellen Eindruck, den die Oberflächenwelligkeit beim Beobachter in Showroom-Distanz (1,5 m) hervorruft. Sie ist ein wesentlicher Faktor bei der Beurteilung des Erscheinungsbildes. Oberflächen mit geringer Welligkeit werden von Betrachtern bevorzugt.

Sharpness
Glatte Oberfläche: W=0

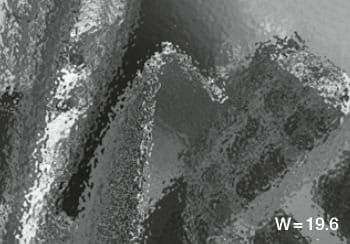

Wavy surface
Wavy surface

TAMS-Vision

Um eine möglichst genaue Übereinstimmung mit der menschlichen Wahrnehmung zu erzielen, emuliert TAMS das menschliche Verhalten beim Betrachten einer Oberfläche und ändert den Fokus zwischen Oberfläche und reflektiertem Bild.

sharpness and contrast
The image transfer qualities of the surface are measured and used to calculate sharpness and contrast.

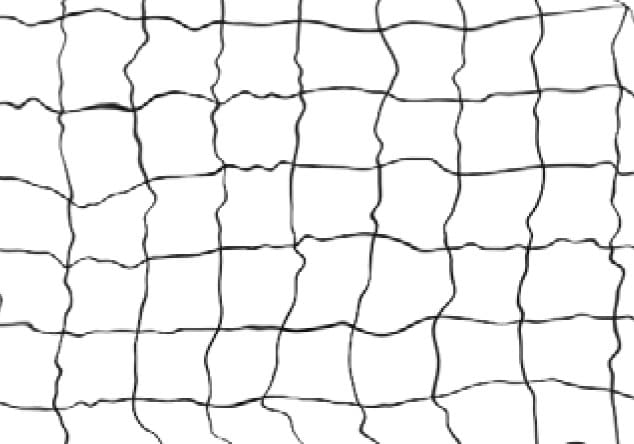

Waviness vision
Waviness is calculated by quantifying distortion in a reflected image.
Vision surface topography
Surface topography is analysed to identify the Dominant structure.

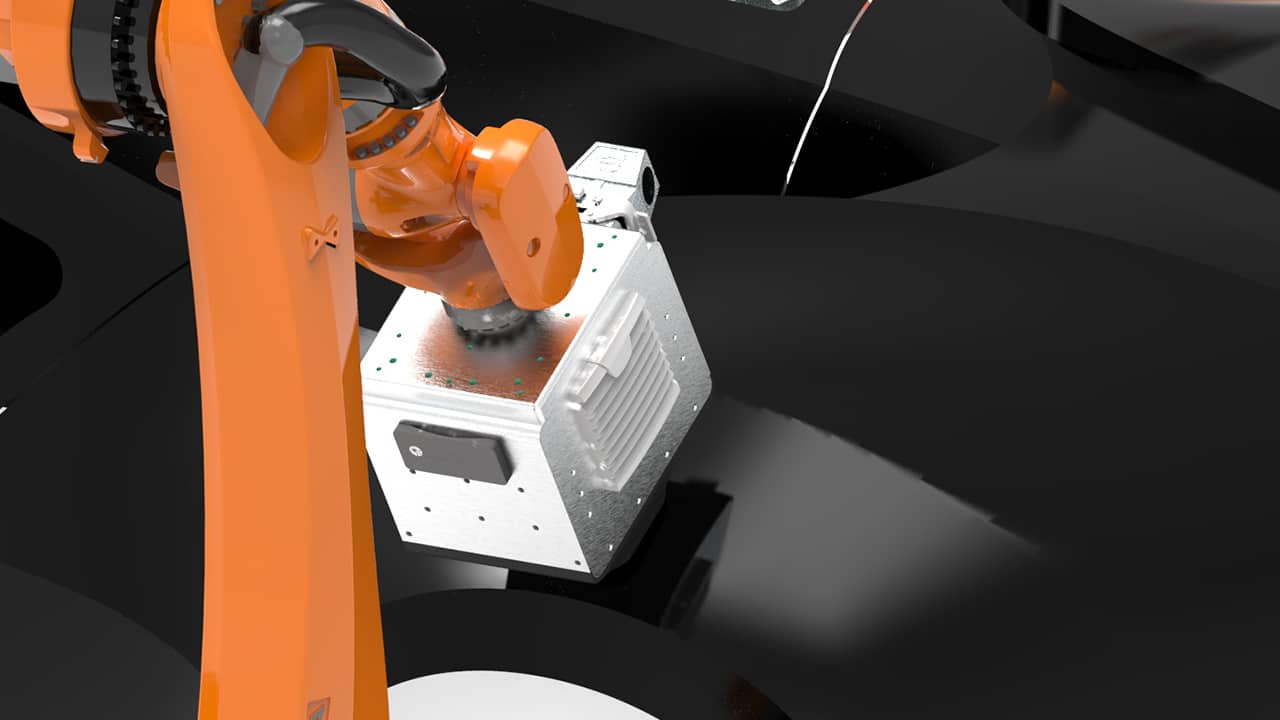

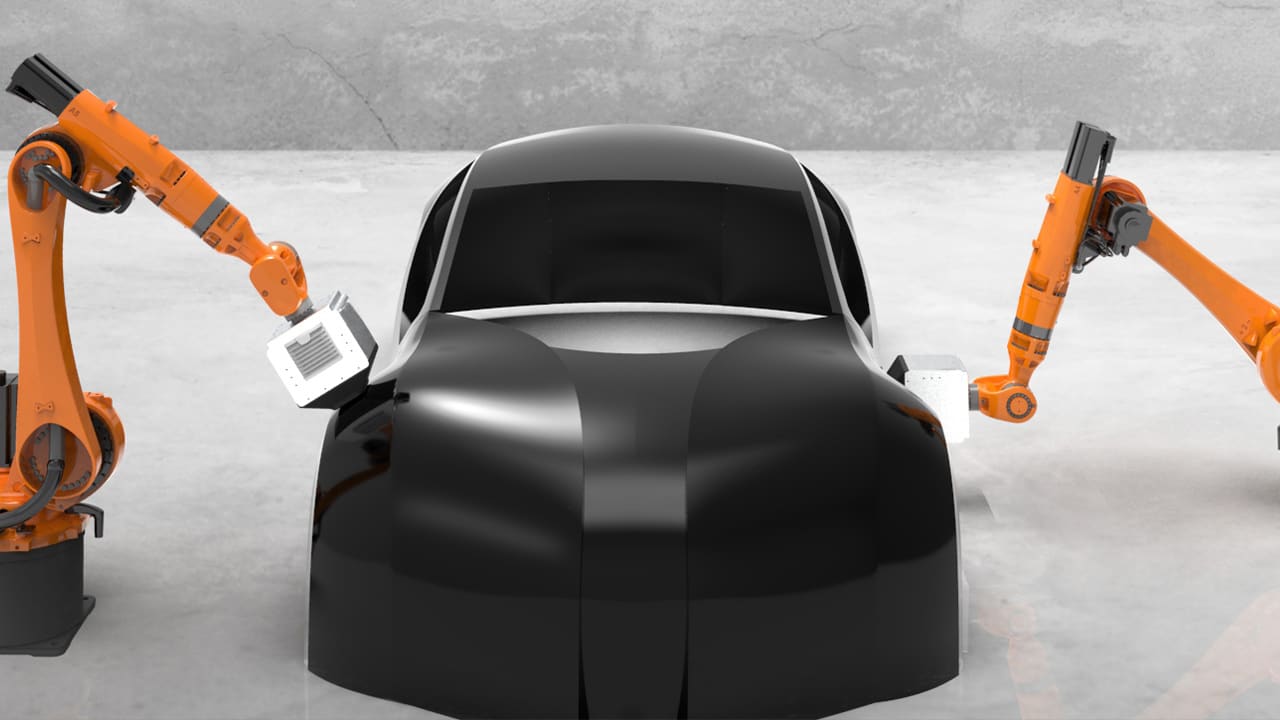

RoboTAMS in use

Spezifikationen

Sharpness
UnitsS (%)
Minimum (No visible reflection)0
Maximum (Perfect mirror)100
Resolution0.1
Repeatability0.1 (SD)
Reproducibility0.5 (SD)
Measurement TechniqueOptical Transfer Function
Waviness
UnitsW (W units)
Minimum0
Maximum (typical)30
Resolution0.1
Repeatability0.2 (SD)
Reproducibility1 (SD)
Measurement TechniqueReflected Image Line Deformation Analysis
CorrelationAUDI AG MDS Perception analysis
Quality
UnitsQ (%)
Minimum0
Maximum (typical)100
Resolution0.1
Repeatability0.8 (SD)
Reproducibility1 (SD)
AlgorithmCalculated using Sharpness & Waviness
CorrelationAUDI AG MDS Perception analysis
Contrast
UnitsC (%)
Minimum (Perfect Diffuse White)0
Maximum (Perfect Black)100
Resolution0.1
Repeatability0.1 (SD)
Reproducibility0.3 (SD)
Measurement TechniqueOptical Transfer Function
Dimension
UnitsD (mm)
Minimum0.5
Maximum (typical)8
Resolution0.1
Repeatability0.1 (SD)
Reproducibility0.4 (SD)
Measurement TechniquePhase Measurement Deflectometry
CorrelationAUDI AG MDS Perception analysis
Harmony
UnitsH (H units)
Minimum0
Maximum (typical)8.9
Resolution0.1
Repeatability0.1 (SD)
Reproducibility0.4 (SD)
AlgorithmCalculated using Waviness & Dimension
CorrelationAUDI AG MDS Perception analysis
Instrument Information

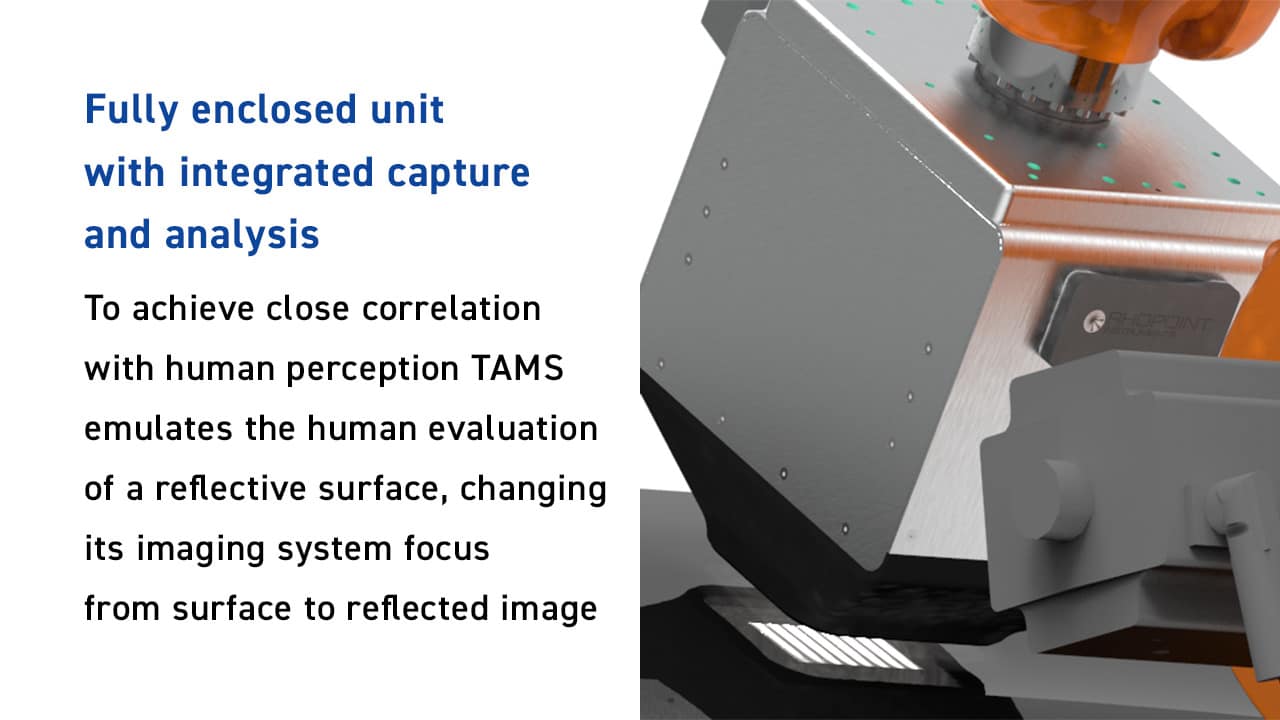

Fully enclosed unit with integrated capture and analysisYes
Measurement Area50 x 60mm FOV (field of view)
Compatible resultswith Rhopoint TAMS™
Capture Time<2 Seconds
Spatial resolution32um / pixel
Results outputCSV
Positioning error detectionYes
Calibration station for instrument check and focus settingYes
Inbuild optical component contamination reduction systemYes
Power and Connectivity
ConnectionLAN Ethernet
Flexible connection optionsYes
Power24 Volts (max current 3 Amps)
Range of robot mounting optionsYes
