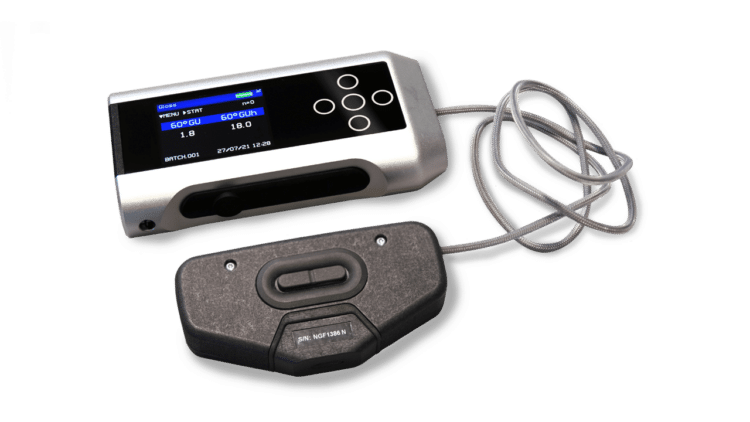

Novo-Gloss Flex 60 Glanzmessgerät

  • Misst kleine Stellflächen bei 60 Grad
  • Messen Sie gekrümmte und schwer zugängliche Oberflächen
  • On-Board-Statistiken, Bluetooth und USB-Datenübertragung
  • Verbesserte Genauigkeitsmessung von Oberflächen mit niedrigem Glanz

€4.150

Preise per E-Mail senden
Offizielle Angebotsanfrage
Erst testen, dann kaufen

Mehr informationen

Erweiterte Garantie

Mehr informationen

Meine Proben testen

Mehr informationen

Beschreibung

Das novo-gloss flex 60 Glanzmessgerät wurde speziell entwickelt, um den Glanz von Oberflächen zu messen, die mit herkömmlichen Glanzmessgeräten nicht gemessen werden können, und kombiniert die Funktionalität und Berichterstellung eines fortschrittlichen Glanzmessgeräts mit einem ultraleichten Fernmesskopf.

Das Novo-Gloss Flex 60 wurde speziell für die Messung von Oberflächen mit niedrigem Glanz entwickelt. Es verfügt über eine zusätzliche Messskala mit einer 10-mal höheren Auflösung als Standard-Glanzmesser.

Diese erhöhte Auflösung ergibt eine weit überlegene Kontrolle der Oberflächenbeschaffenheit.

Das Novo-Gloss Flex 60 entspricht ISO 2813 und die mit dem Instrument durchgeführten Messungen sind mit herkömmlichen Glanzmessgeräten kompatibel, die diesen Standards entsprechen.

Funktionen

Messung

Schnelle Messung aller Parameter. Vollständige On-Board-Statistiken mit grafischer Trendanalyse und Berichterstellung.

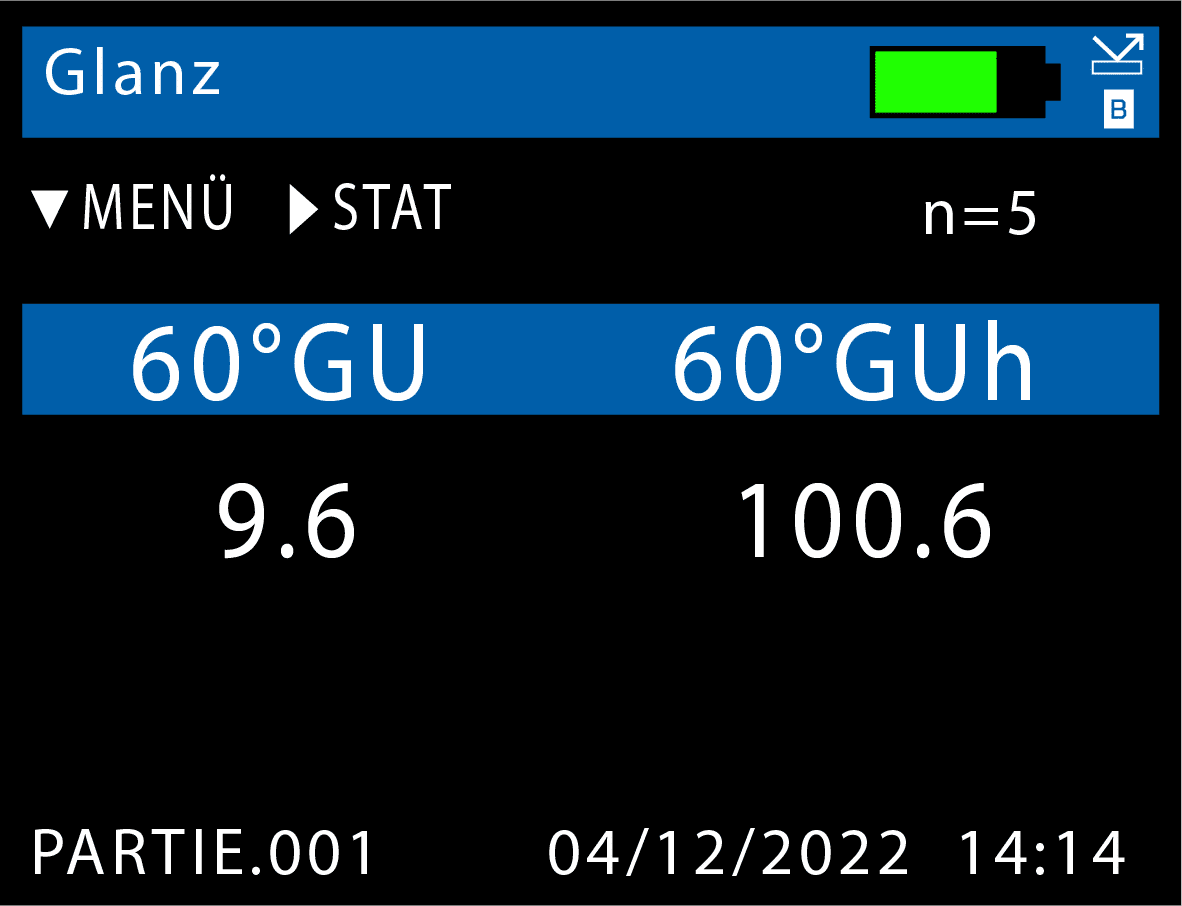

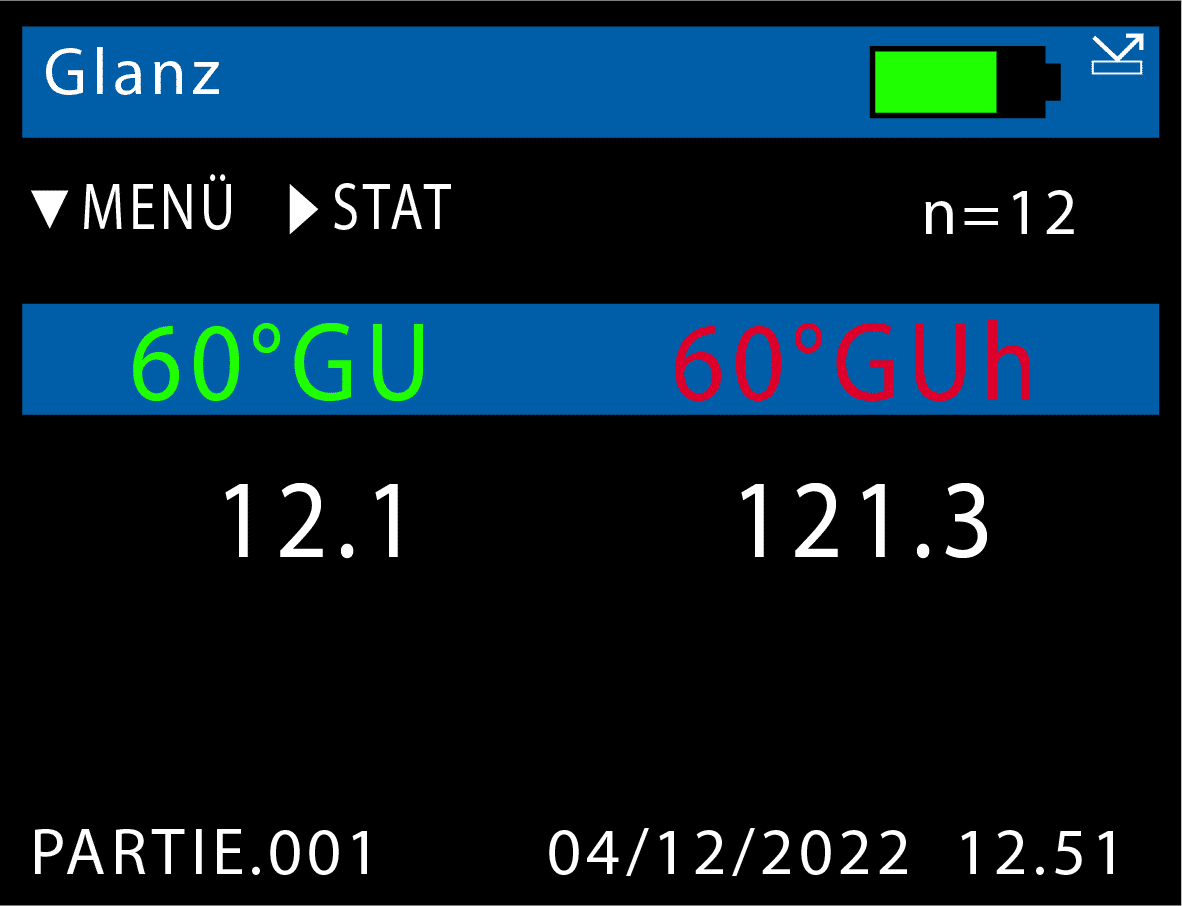

Flex60 measurement screen

Gleichzeitige Messung aller Parameter, Ergebnisse mit Datums- und Zeitstempel.

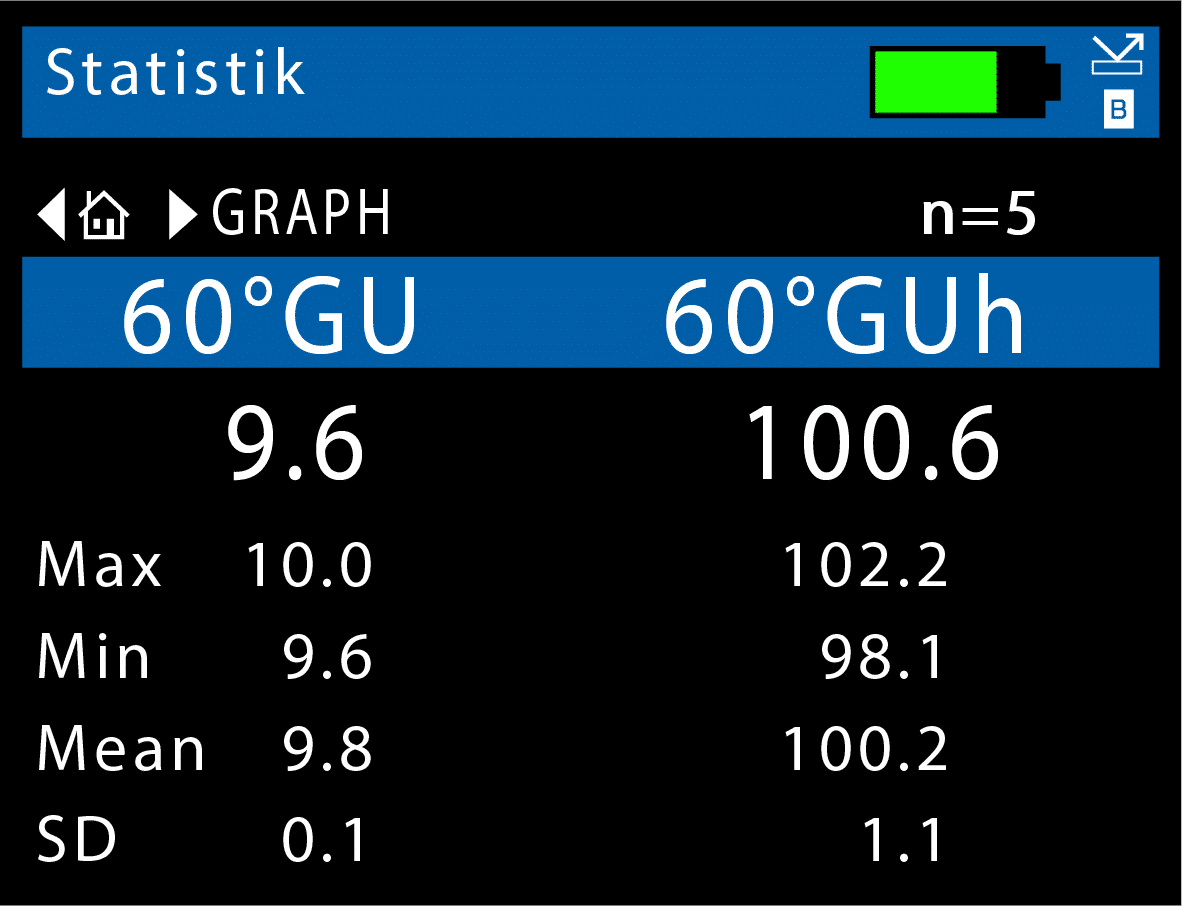

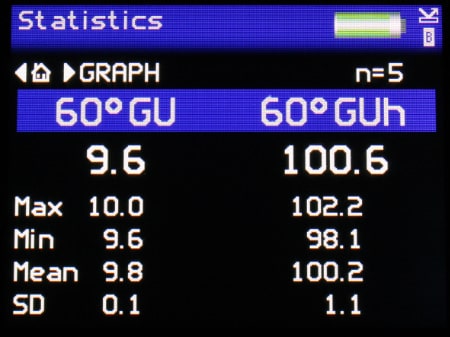

Flex 60 statistics screen

Zeigt vollständige Statistiken für die Anzahl der Messwerte im aktuellen Batch an.

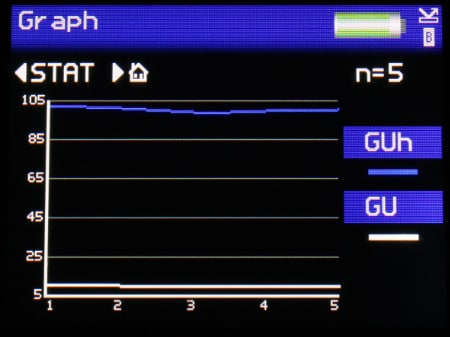

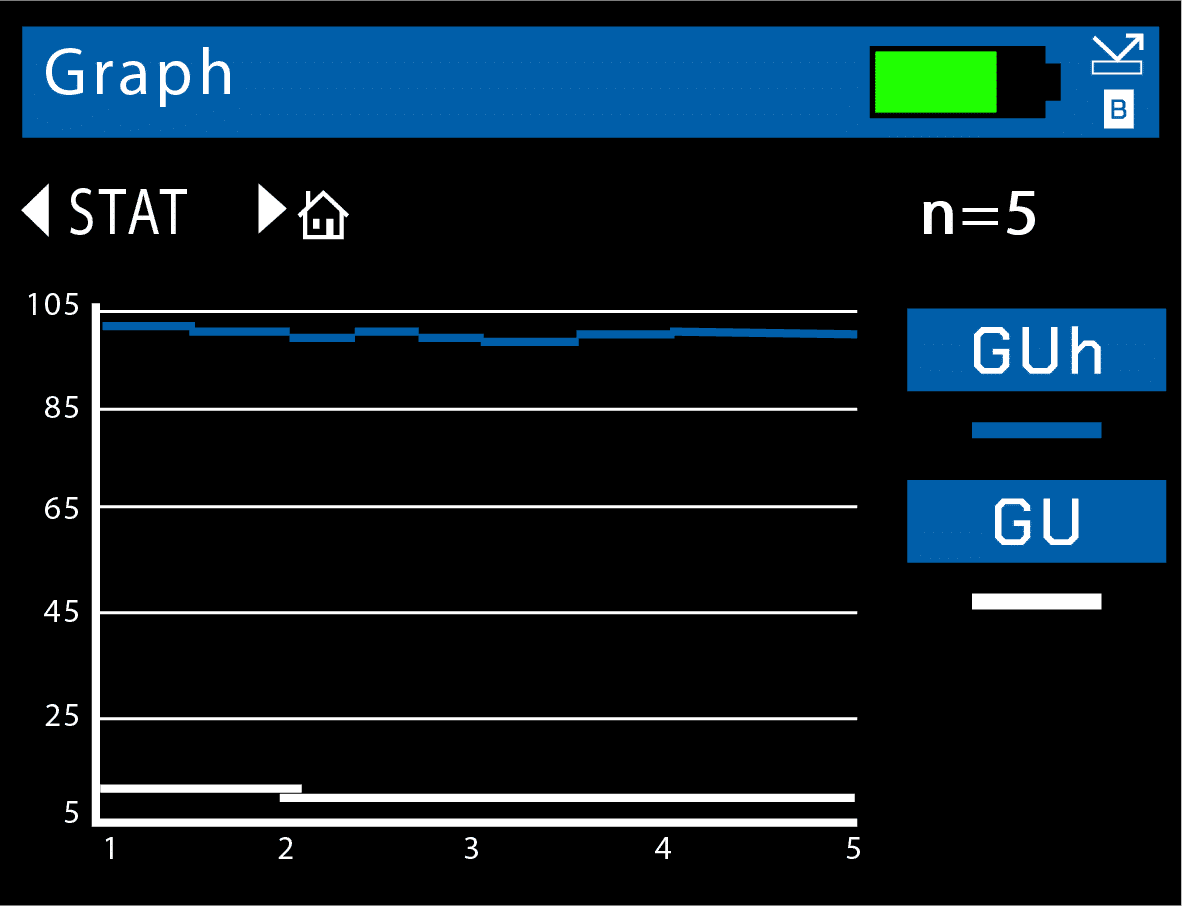

Flex 60 graph

Grafische Berichte für schnelle Trendanalysen.

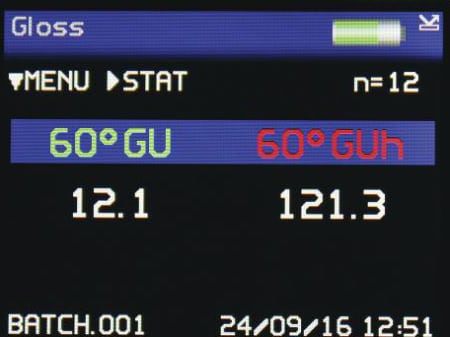

Flex 60 pass fail parameters

Pass/Fail-Parameter können zur sofortigen Identifizierung von Abweichungen definiert werden.

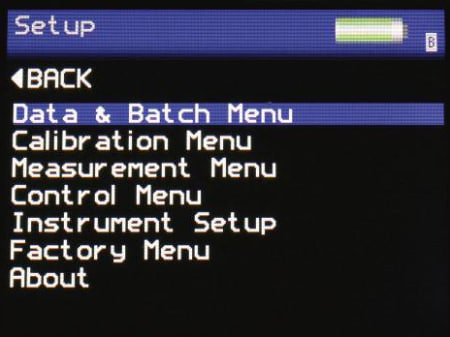

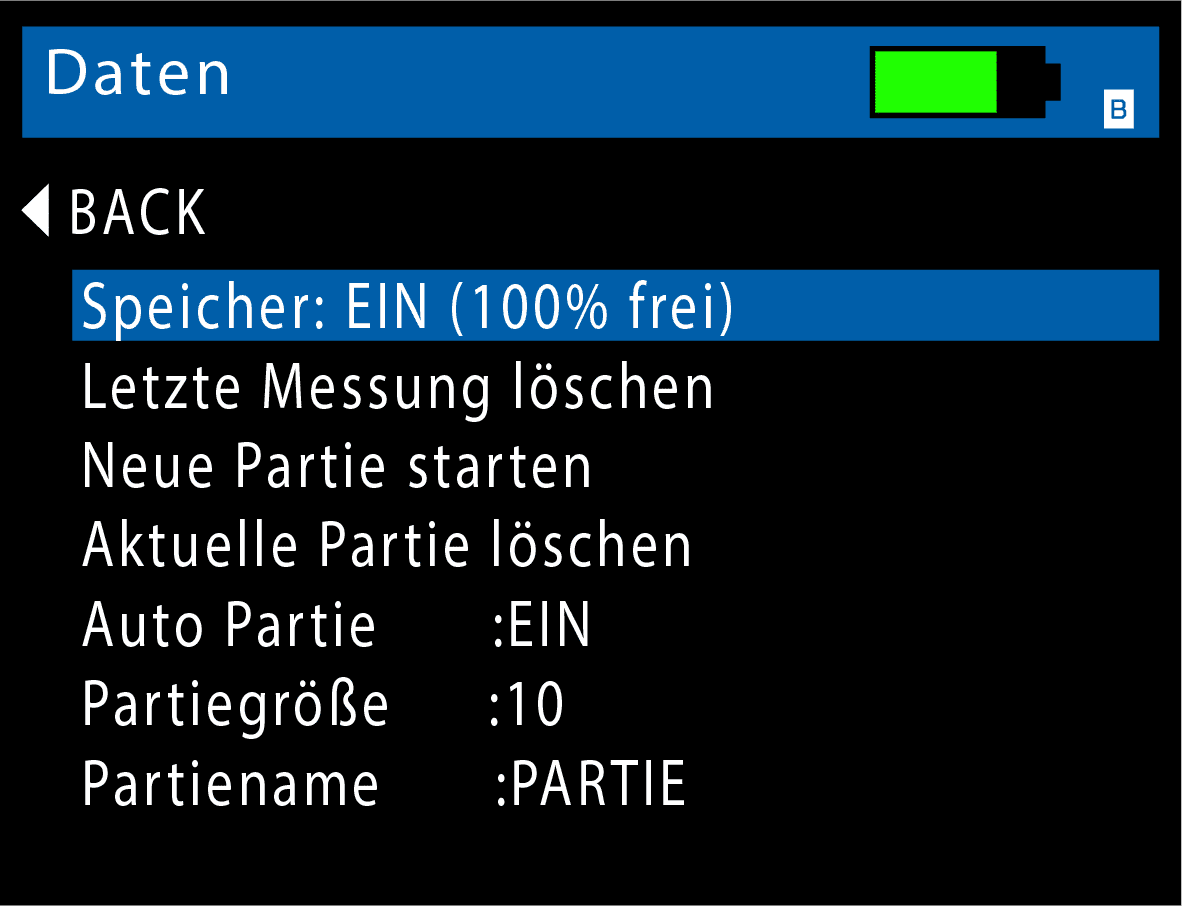

Batch names screen

Einfaches Chargen-Management

Benutzerdefinierbare Chargennamen und -größen für eine schnellere und effizientere Auswertung.

Schnelle Datenübertragung

Datenübertragung ohne spezielle Software.

Wird das Gerät über einen USB-Anschluss mit einem Computer verbunden, wird es sofort als Laufwerk erkannt. Dateien können einfach und schnell mit Windows Explorer oder ähnlichen Programmen übertragen werden.

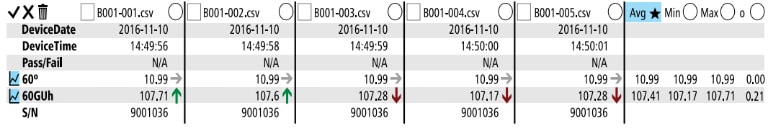

Novo-Gloss Multi Gauge-Software

Analysieren und vergleichen Sie einzelne Messungen, die mit dem Instrument durchgeführt wurden.

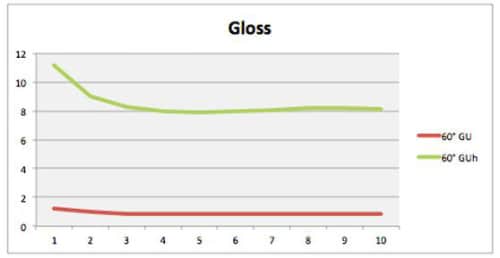

Direkte Dateneingabe über Bluetooth

Messwerte können direkt an Programme wie Microsoft Excel auf Ihrem Computer oder Tablet übertragen werden, was den Auswertungsprozess erheblich vereinfacht.

Instrumentenkalibrierung

Calibration Standard Step 1

Im Lieferumfang des Novo-Gloss Flex 60 sind zwei Kalibrierstandards für Matt- und Hochglanz enthalten, was eine verbesserte Genauigkeit und eine höhere Auflösung für Mattglanzoberflächen gewährleistet.

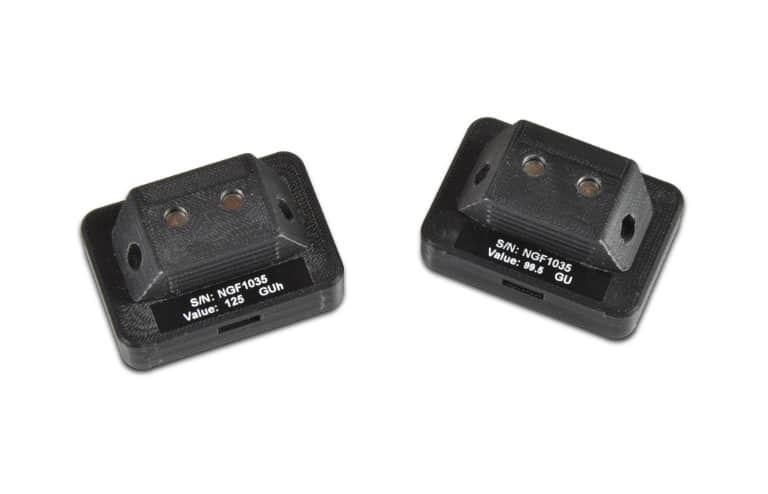

Calibration Standard Step 2

Die Kalibrierstandards sind magnetisch eingeschlossen und somit sehr gut vor Verschmutzung geschützt.

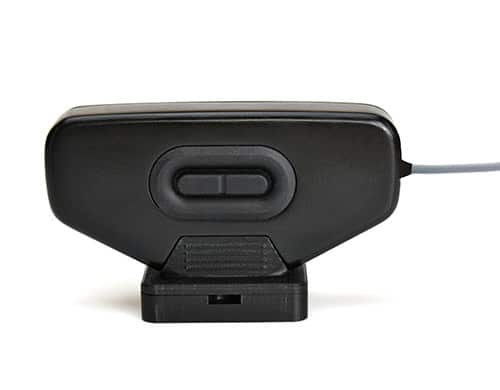

NG Flex 60 Calibration Standard

Um eine wiederholbare Kalibrierung zu gewährleisten, werden die Standards magnetisch am externen Messkopf des Gerätes befestigt.

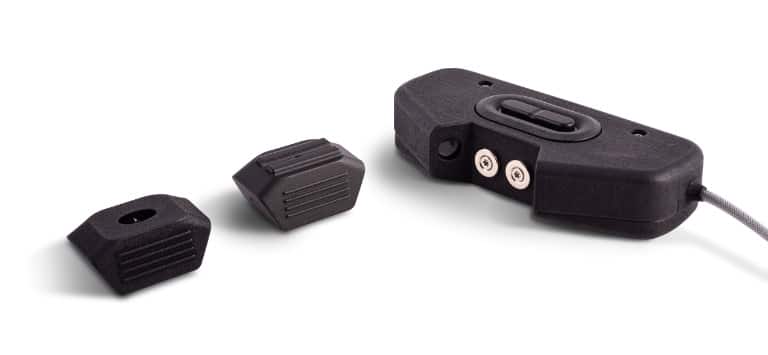

Head and adaptors

Messkopf

Das Gerät wird mit austauschbaren Messadaptern geliefert.

  1. Standard-Adapter
  2. Adapter für Stahloberflächen (magnetisch) - für eine verbesserte Wiederholbarkeit bei metallischen Materialien. (Im Lieferumfang enthalten).
Beide Adapter können bei Beschädigung ausgetauscht werden.

Der Messkopf ist extrem leicht, und dank der verwendeten Magnete ist auf Stahloberflächen, z. B. im Formenbau, auch eine komplett, freihändig Messung möglich.

Beispielanwendungen

Car Dashboard
Curved plastic parts
Automobil-Innenausstattung
Window Opened
Plastics industry
Moderne Kücheneinrichtung
Möbel

Spezifikationen

Bestellnummern
Novo-Gloss Flex 60A4000-020
Individueller Adapter (technische Zeichnung der
zu vermessenden Komponente im .dxf-Format erforderlich)		M4000-505
Gerätespezifikation
BedienungLeicht ablesbares Farbdisplay
Einstellbare Helligkeit
Oberfläche mit 6 berührungsempfindlichen Tasten
KonstruktionIntegrierte Kalibrierhalterungen für fehlerfreie Kalibrierung
MessungSchnelle Messung
Chargen-Management mit benutzerdefinierbaren Namen
Grafische AnalyseIntegrierte Trendanalyse
Statistische AnalyseMax, Min, Mittelwert, Standardabweichung
StromversorgungWiederaufladbare Lithium-Ionen-Batterie, 14.000 Messwerte pro Charge
Datenspeicher8 MB = 2950 Messdatensätze
Messbereich60°6 mm x 12 mm
Betriebstemperatur15–40 °C
LuftfeuchtigkeitBis 85 %, nicht kondensierend
Abmessungen und GewichtGerät80 (H) x 150 (B) x 35 mm (T), 392 g
Messkopf60 (H) x 110 (B) x 28 mm (T), 109 g
Verpackungsgewicht1,6 kg
Verpackungsmaße110 mm (H) x 280 mm (B) x 220 mm (T)
Warennummer9027 5000
GUGUh
Messbereich0–125 GU0–125 GUh (0–12,5 GU)
Auflösung0,1 GU0,1 GUh (0,01 GU)
Wiederholbarkeit±0,2 GU±0,5 GUh (0,05 GU)
Reproduzierbarkeit±0,5 GU±2,0 GUh (0,2 GU)
StandardsISO 2813, ASTM D523, ASTM D2457, DIN 67530, JIS 8741, JIS K 5600-4-7
60º: Universal-Winkel – alle GlanzgradeGUh: Verbesserte Auflösung für Mattglanzoberflächen

Standards

ISO 2813, ASTM D523, ASTM D2457 DIN 67530, JIS 8741, JIS K 5600-4-7

Kostenlose erweiterte Garantie

Kostenlose erweiterte 2-Jahres-Garantie: Dafür ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.

Kostenlose Garantie auf die Lichtquelle

Garantie gilt für die gesamte Lebensdauer des Geräts

Kalibrierung und Service

Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. Ausführliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.

Flex 60 accessories set

Was ist in der Box

  • Zertifizierte Hoch- und Niedrigglanz-Kalibrierfliesen mit Zertifikaten
  • Messkopfadapter für Standard- und Stahloberflächen
  • USB-Datenkabel
  • Handschlaufe
  • USB-/Netzladegerät
  • Putztuch
  • USB-Stick mit:
    • Novo-Gloss Multi Gauge-Software (Lite)
    • Bedienungsanleitung
    • Bluetooth Data-App
    • Muster-Excel-Tabellen
    • Gerätekalibrierungszertifikat

Wozu Glanz messen?

Der Glanzgrad eines Produktes ist einer der äußerlichen Faktoren, die die Entscheidung des Kunden beeinflussen, ob das Objekt für seinen Zweck geeignet ist.

Glanz wird definiert als „Eigenschaft von Oberflächen, welche diese glänzend, schimmernd oder metallisch erscheinen lässt“.

Hersteller gestalten ihre Produkte möglichst ansprechend: stark reflektierende Karosserieteile, Hochglanzarmaturen oder matte Innenraumverkleidungen in Fahrzeugen.

Auffällige Unterschiede treten vor allem dann auf, wenn Teile von verschiedenen Herstellern oder Fertigungsstätten direkt nebeneinander im fertigen Produkt verbaut werden.

Der Glanz kann auch ein Maß für die Qualität der Oberfläche sein, z. B. kann ein Abfall des Glanzwertes einer beschichteten Oberfläche auf Probleme bei der Aushärtung hinweisen, die zu anderen Mängeln wie schlechter Haftung oder mangelndem Schutz der beschichteten Oberfläche führen.

Der Glanz einer Oberfläche kann durch etliche Faktoren stark beeinflusst werden, z. B. die durch Polieren erzielte Glätte, die Menge und Art der aufgetragenen Beschichtung oder die Untergrundbeschaffenheit.

Aus diesen Gründen überprüfen viele Hersteller den Glanz ihrer Produkte. Dabei reicht die Bandbreite von Fahrzeugen, Drucksachen und Möbeln bis hin zu Lebensmitteln, Pharmazeutika und Verbraucherelektronik.

Daher ist es wichtig, dass bei jedem Produkt und über verschiedene Lieferungen hinweg einheitliche Glanzgrade erzielt werden.

Wie wird Glanz gemessen?

Zur Glanzmessung wird eine Oberfläche mit einer definierten Lichtmenge unter einem bestimmten Winkel bestrahlt und der Reflexionsgrad quantifiziert.

Welchen Winkel sollte ich für meine Anwendung verwenden?

ISO 2813 und ASTM D523 (die gängigsten Standards) erläutern die drei Messwinkel zur Glanzmessung auf allen Oberflächen.

Glanz wird in Glanzeinheiten (GU – Gloss Unit) gemessen und lässt sich direkt auf die Referenzstandards NIST (USA) zurückführen.

Universal-Messwinkel: 60

Alle Glanzgrade können anhand des 60°-Standardmesswinkels ermittelt werden. Dieser gilt als Bezugswinkel, während die zusätzlichen 85°- und 20°-Winkel entsprechend für Matt- bzw. Hochglanzgrade verwendet werden.

Mattglanz: 85°

Für eine verbesserte Auflösung von Mattglanz wird ein Einfallswinkel von 85° zur Oberflächenmessung verwendet. Dieser Winkel wird für Oberflächen empfohlen, die bei Messungen mit 60° unter 10 GU liegen.

Dieser Winkel verfügt zudem über einen größeren Messpunkt, der Glanzunterschiede von strukturierten oder leicht unebenen Oberflächen ausgleicht.

Hochglanz: 20°

Der spitze Messwinkel von 20° ermöglicht eine verbesserte Auflösung für Hochglanzoberflächen. Oberflächen, die im 60°-Standardwinkel einen Messbereich von 70 GU und höher erreichen, werden oft mit dieser Geometrie gemessen.

Der 20°-Winkel reagiert stärker auf Haze (Glanzschleier), welcher das Erscheinungsbild der Oberfläche beeinträchtigen kann.

Spezialmesswinkel: 45°

Dieser Messwinkel wird gemäß der Norm ISO 2457 für die Glanzmessung von Kunststofffolien und massiven Kunststoffteilen sowie gemäß der Norm ASTM C346 für die Glanzmessung von Keramik empfohlen.

Universal-Messwinkel: 60

Alle Glanzgrade können anhand des 60°-Standardmesswinkels ermittelt werden. Dieser gilt als Bezugswinkel, während die zusätzlichen 85°- und 20°-Winkel entsprechend für Matt- bzw. Hochglanzgrade verwendet werden.

Mattglanz: 85°

Für eine verbesserte Auflösung von Mattglanz wird ein Einfallswinkel von 85° zur Oberflächenmessung verwendet. Dieser Winkel wird für Oberflächen empfohlen, die bei Messungen mit 60° unter 10 GU liegen.

Dieser Winkel verfügt zudem über einen größeren Messpunkt, der Glanzunterschiede von strukturierten oder leicht unebenen Oberflächen ausgleicht.

Hochglanz: 20°

Der spitze Messwinkel von 20° ermöglicht eine verbesserte Auflösung für Hochglanzoberflächen. Oberflächen, die im 60°-Standardwinkel einen Messbereich von 70 GU und höher erreichen, werden oft mit dieser Geometrie gemessen.

Der 20°-Winkel reagiert stärker auf Haze (Glanzschleier), welcher das Erscheinungsbild der Oberfläche beeinträchtigen kann.

Zur Quantifizierung von Haze, Distinctness of Image, reflektierter Bildqualität und anderen Oberflächenbeschaffenheiten ist das Rhopoint IQ die perfekte Wahl.
