Wozu Glanz messen?
Glanz ist ein Aspekt der visuellen Wahrnehmung von Objekten, der bei der psychologischen Wirkung von Produkten auf den Kunden eine ebenso große Rolle spielt wie
Betonklarheitsmessgerät (CCM)
- Betonklarheitsmesser nach Industriestandard
- Misst Glanz, Haze und DOI von poliertem Beton
- 20/60˚ Glanzmesser für Hochglanzlackierungen
- Kompatibel mit Betonpolierstandards
€3.640
Erst testen, dann kaufen
Erweiterte Garantie

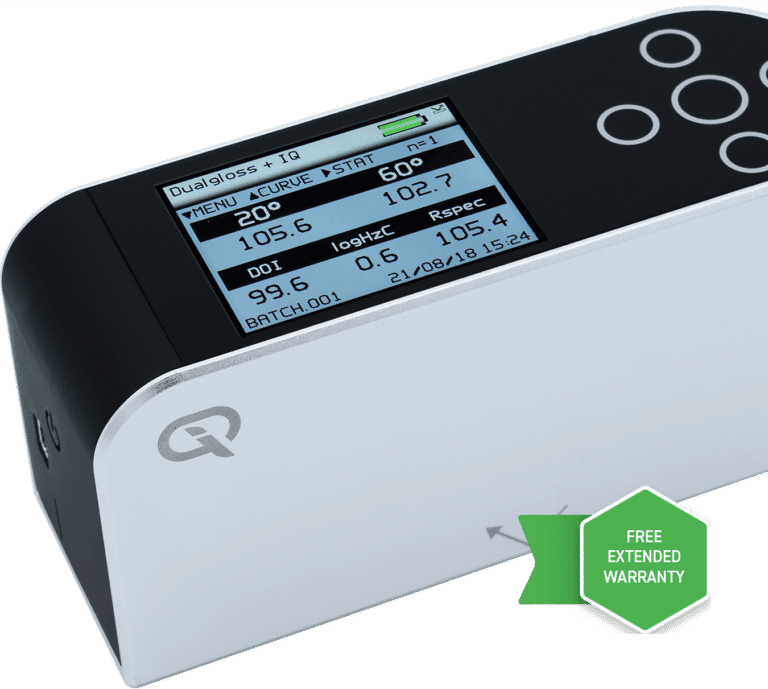

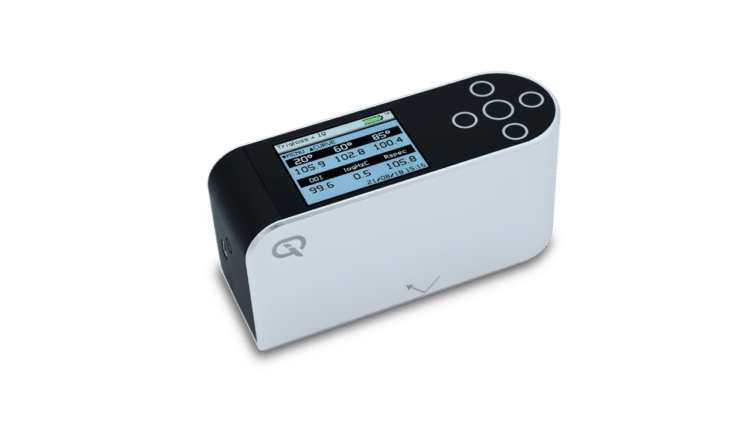

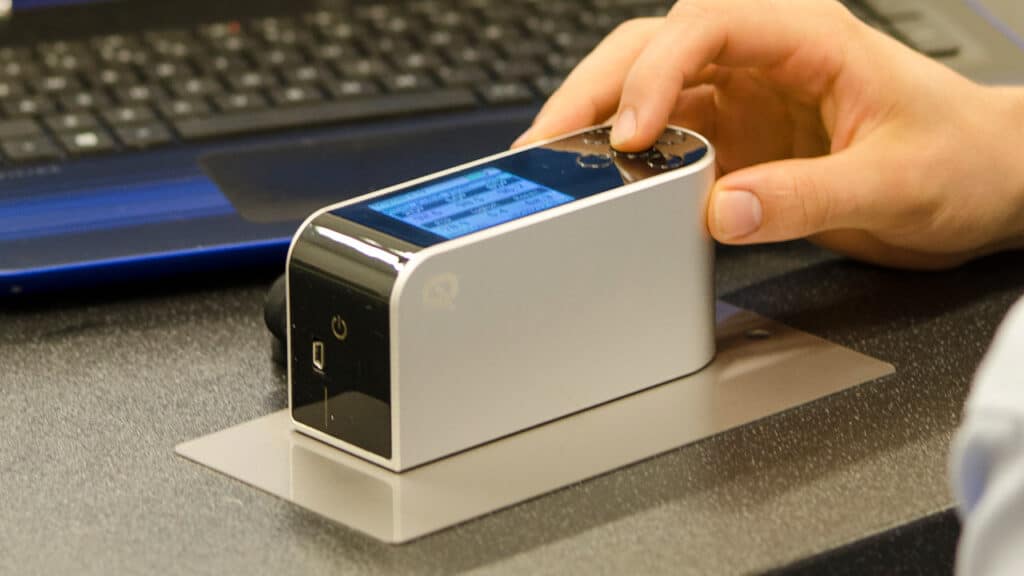

Das Betonklarheitsmessgerät (CCM)
Das Rhopoint IQ Betonklarheitsmessgerät misst die Qualität des reflektierten Bildes; es ist das einzige handgehaltene Instrument, das profiliert wie Licht von einer Oberfläche reflektiert wird. Glanzmesser werden normalerweise verwendet, um den Glanz einer Oberfläche zu messen, sind jedoch nicht empfindlich gegenüber anderen Effekten, die die Qualität des Aussehens beeinträchtigen.

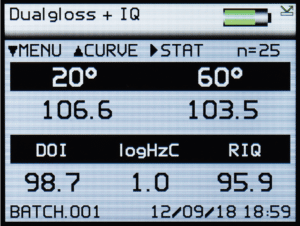

Das Betonklarheitsmessgerät (CCM) kann messen
- 20/60° Glanz
- RSPEC
- Reflexionstrübung
- Reflected image quality (RIQ)
- Distinctness of Image (DOI)
Im Gegensatz zu einem Standard-Glanzmessgerät hat das IQ Betonklarheitsmessgerät die einzigartige Fähigkeit zu messen und zu erkennen
Qualitätsprobleme, verursacht durch mikroskopische Texturen in der Oberfläche, die Haze und Orange Peel-effekte verursachen, und zu einer schlechten Distinctness Of Image (DOI) führen.
Diese Faktoren können den visuellen Eindruck und die Reflexionsqualität vieler beschichteter, lackierter und polierter Materialien ernsthaft beeinträchtigen
Oberflächen. Durch Messen der Qualität des reflektierten Bildes zeigt es genau Wie Licht von einer Oberfläche reflektiert wird.

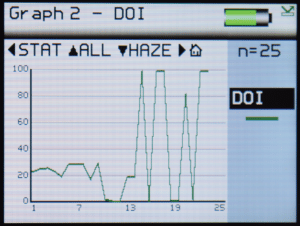

Distinctness of Image (DOI)
Ein Maß dafür, wie klar ein reflektiertes Bild auf einer reflektierenden Oberfläche erscheint, und verwendet wird um Effekte wie Orange Peel und Oberflächenwelligkeit zu quantifizieren.
Orange Peel reduziert die Erscheinungsqualität dramatisch ohne die Glanzwerte zu beeinträchtigen. Der Rhopoint IQ Betonklarheitsmesser mit DOI-Messung können die Unterschiede quantifizieren.
Haze ist ein häufiges Problem im Zusammenhang mit Beschichtungen und polierten Materialien. Oberflächen mit Haze haben ein „milchiges“ Finish mit einem „flachen“ Spiegelbild. Diese wichtige Eigenschaft wird direkt mit dem Betonklarheitsmessgerät gemessen.

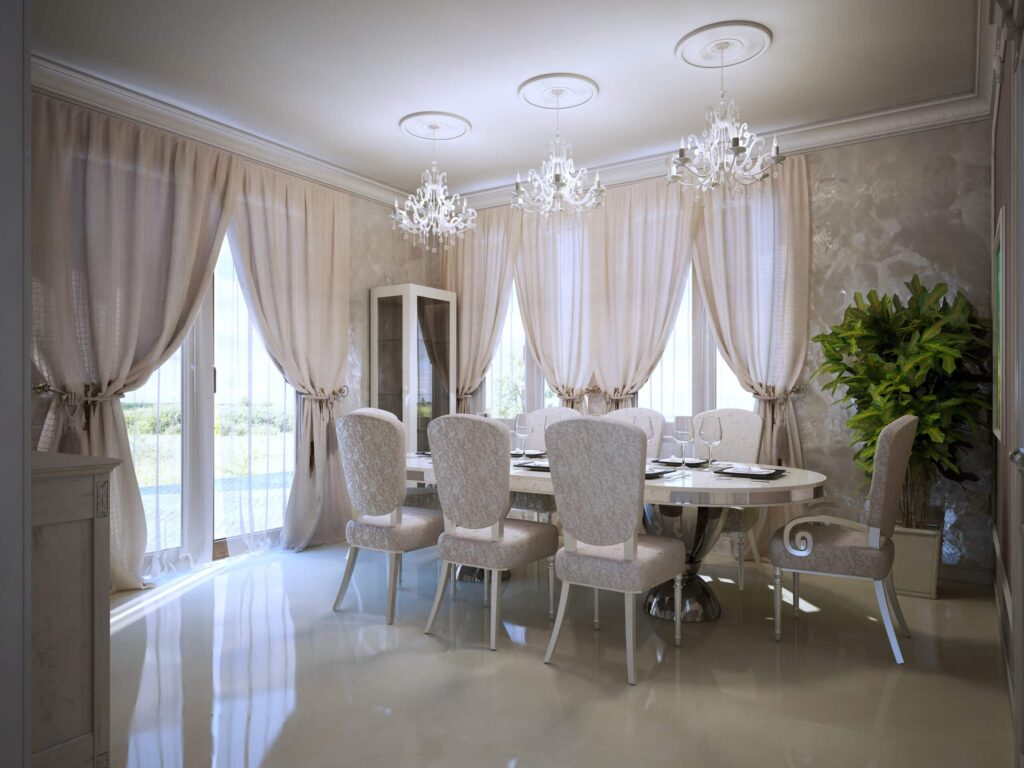

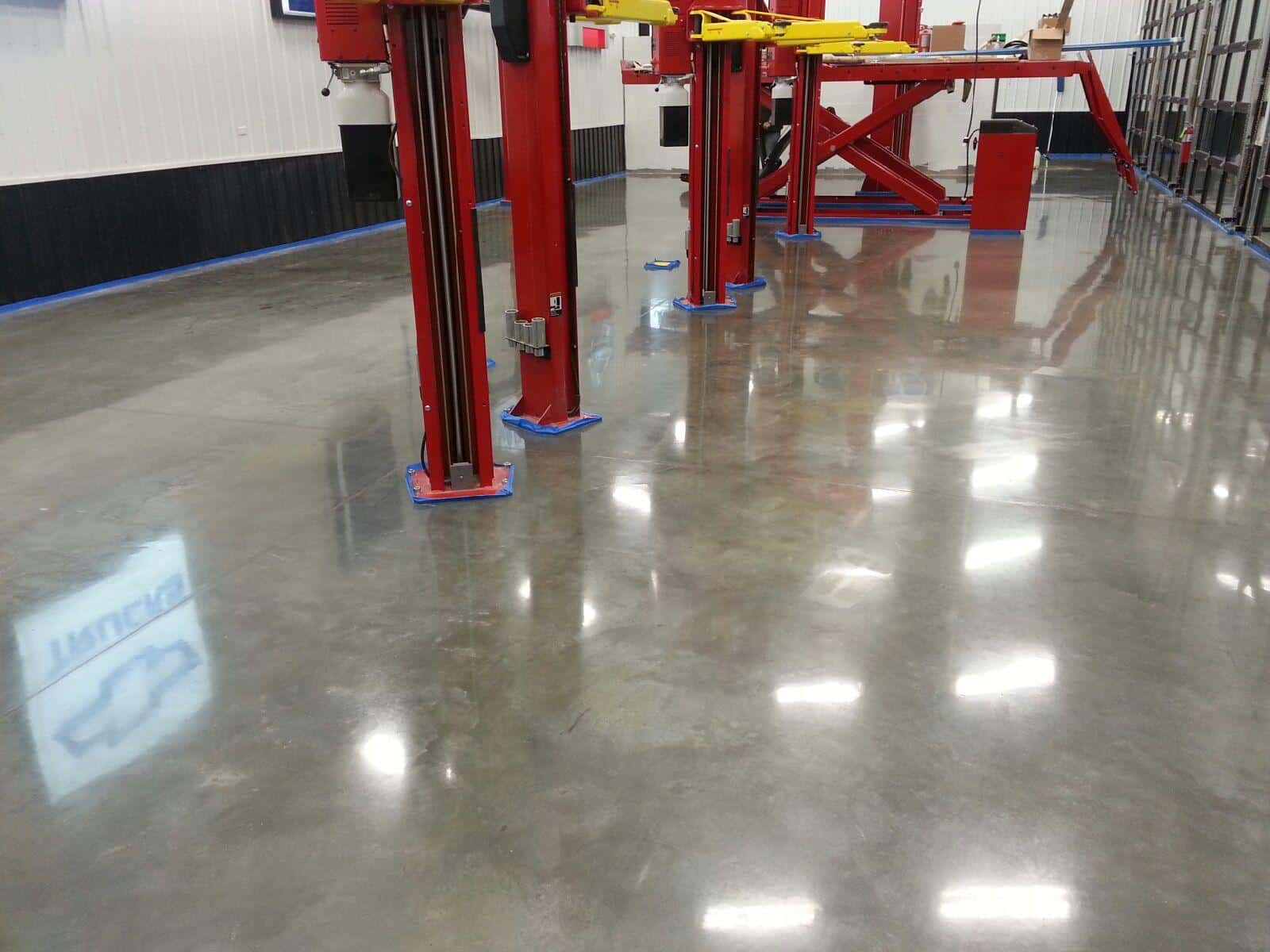

Bilder mit freundlicher Genehmigung von Curviello Concrete
Reflexions Haze
Ein optischer Effekt, verursacht durch mikroskopische Texturen oder Rückstände auf einer Oberfläche.
Sichtbare Symptome: Auf der Oberfläche ist ein milchiges Finish
mit einem Verlust des reflektierten Kontrasts erkennbar. Lichthöfe und Muster sind um Reflexionen von Lichtquellen mit hoher Intensität herum zu sehen.
Ursachen: Harzübertragung, fehlende Veredelung,
Polier- und Polierspuren, feine Kratzer, schlechte Sauberkeit/Oberflächenrückstände.
Unverwechselbarkeit des Bildes (DOI) Glanz
DOI ist die Schärfe von Bildern von Objekten, die durch Reflexion an einer polierten Oberfläche erzeugt wird, manchmal auch als Bildklarheit bezeichnet.
Messung mit dem Image Clarity Meter: Der DOI, Image Clarity Value, der mit dieser Testmethode erhalten wird, reicht von 0 bis 100, wobei ein Wert von 100 einen perfekten DOI (Bildklarheit) darstellt.
Haze
Haze ist die Trübung oder das milchige Aussehen von Bildern von Objekten, die durch Reflexion in einer polierten Oberfläche erzeugt werden.
Messung durch Glanzmesser (ASTM D4039): Der Haze-index, der aus diesem Testverfahren erhalten wird, wird unter Verwendung der numerischen Differenz zwischen dem Wert des Spiegelglanzes bei 60° und dem Wert des Spiegelglanzes bei 20° berechnet.
Messungen für die Einhaltung
Der Bildklarheitsmesser und der Glanzmesser müssen kalibriert werden.
Die Mindestanzahl von Tests, die über die polierte Oberfläche verteilt sind, sollte drei für Bereiche bis zu 1000 ft² sein, und ein zusätzlicher Test für jeweils 1000 ft² oder einen Bruchteil davon betragen. Dies gilt sowohl für den Image Clarity Value als auch für den Haze Index.

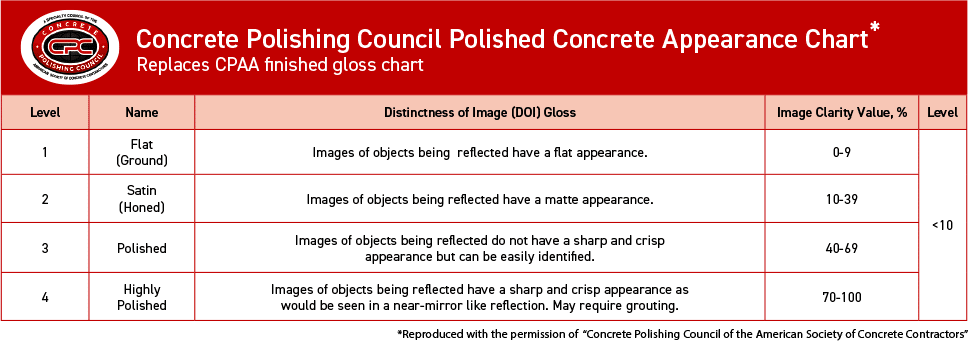

Die mittleren (durchschnittlichen) Werte der Testergebnisse sollten verwendet werden um die Übereinstimmung mit dem Diagramm zu bewerten.
Funktionen

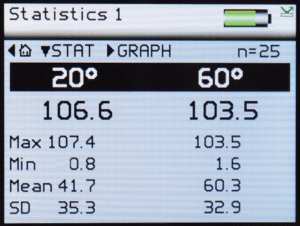

Einfaches Chargen-Management
Benutzerdefinierbare Chargennamen und -größen für eine schnellere und effizientere Auswertung.
Schnelle Datenübertragung ohne spezielle Software
Die USB-Verbindung zu einem Computer erkennt das Gerät sofort als Speicherort, was die schnelle Übertragung von Dateien mit dem Windows Explorer oder ähnlichen Programmen erleichtert.

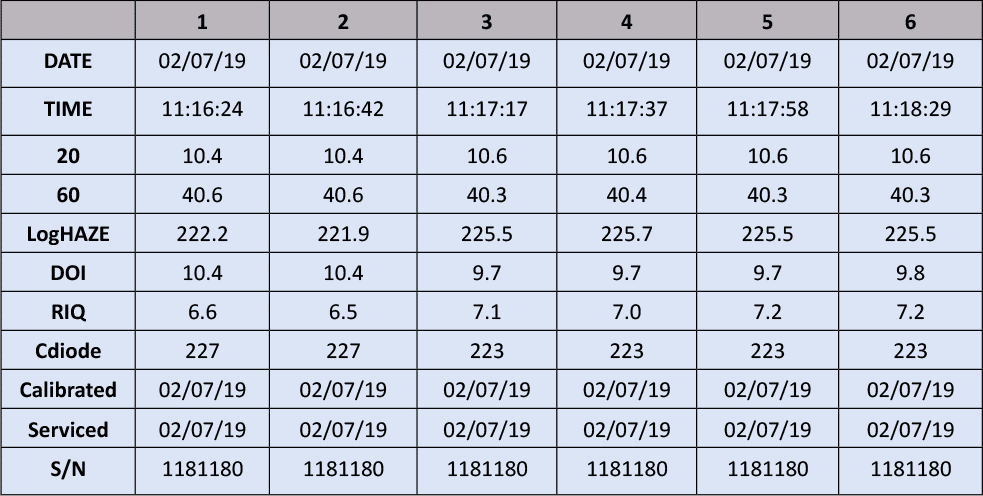

Direkte Dateneingabe über Bluetooth
Übertragen Sie gemessene Messwerte sofort direkt an Programme wie Microsoft Excel auf Ihrem Computer, Tablet oder Smartphone, um den Berichtsprozess erheblich zu vereinfachen.
Bedienung
- Leicht ablesbares Farbdisplay
- Einstellbare Helligkeit
- Berührungsempfindliche Schnittstelle mit 6 Tasten
Konstruktion
- Aluminiumkonstruktion – Gehäuse, Optik, Standardhalterung
- Integrierter Kalibrierhalter mit In-Position
Detektor für fehlerfreie Kalibrierung
Spezifikationen
Messung
| 20° Glanz | ||||
|---|---|---|---|---|
| Bereich | 0–100 GU | 100–2000 GU | ||
| Wiederholbarkeit | 0,2 GU | 0.20% | ||
| Reproduzierbarkeit | 0,5 GU | 0,5 %* | ||
| Auflösung | 0,1 GU | |||
| Messbereich | 6 mm x 6,4 mm | |||
| Standards | ISO 2813 | ASTM D523 | ISO 7668 | ASTM D2457 | DIN 67530 | JIS Z 8741 | |||
| 60° Glanz | ||||||
|---|---|---|---|---|---|---|
| Bereich | 0–10 GU | 10–100 GU | 100–1000 GU | |||
| Wiederholbarkeit | 0,1 GU | 0,2 GU | 0.20% | |||
| Reproduzierbarkeit | 0,2 GU | 0,5 GU | 0,5 %* | |||
| Auflösung | 0,1 GU | |||||
| Messbereich | 6 mm x 12 mm | |||||
| Standards | ISO 2813 | ASTM D523 | ISO 7668 | ASTM D2457 | DIN 67530 | JIS Z 8741 | |||||
* Um diese Reproduzierbarkeit zu erreichen, ist ein Spiegelglanz-Kalibrierstandard erforderlich.
| Haze | ||
|---|---|---|
| Bereich | 0–500 Log HU | |
| Wiederholbarkeit | 1 Log HU | |
| Reproduzierbarkeit | 10 Log HU | |
| Auflösung | 0,1 Log HU | |
| Messbereich | 6 mm x 6,4 mm | |
| Standards | ASTM E430 | ASTM D4039 | ISO 13808 | |
| RSpec | DOI | RIQ | |||
|---|---|---|---|---|---|
| Bereich | 0–2000 GU | 0–100 GU | 0–100 GU | ||
| Wiederholbarkeit | 0.20% | 0,2 Log HU | 0,2 Log HU | ||
| Reproduzierbarkeit | 0.50% | 0,5 Log HU | 0,5 Log HU | ||
| Auflösung | 0.1 | ||||
| Messbereich | 6 mm x 6,4 mm | ||||
| Standards | Rhopoint | ASTM E430 | Rhopoint | ||
Instrument
| Informationen zum Gerät | ||
|---|---|---|
| Batterietyp | Wiederaufladbare Lithium-Ionen-Batterie | |
| Betriebsdauer | > 17 Stunden | |
| Messwerte pro Charge | > 20.000 | |
| Datenspeicher | 8 MB, 2.000 Messdatensätze | |
| Betriebstemperatur | 15 °C - 40 °C | |
| Betriebsfeuchtigkeit | Bis 85 %, nicht kondensierend | |
| Warennummer | 9027 5000 | |
| Abmessungen des Geräts | ||
|---|---|---|
| Abmessungen | 140 mm (H) x 50 mm (B) x 65 mm (T) | |
| Gewicht des Geräts | 390 g | |
| Verpackungsgewicht | 1,75 kg | |
| Verpackungsmaße | 360 mm (H) x 290 mm (B) x 140 mm (T) | |
| Enthaltenes Zubehör | ||
|---|---|---|
| Zertifikate: | Zertifikat für die Gerätekalibrierung Zertifikat für die Plattenkalibrierung | |
| Kabel: | USB-Daten- und Netzkabel Handschlaufe | |
| USB-Stick mit: | Bedienungsanleitung Bluetooth Data-App Muster-Excel-Tabellen Novo-Gloss Multi Gauge-Software Schulungsvideos | |
| Kalibrierplatte | Hochglanzkalibrierplatte mit Reinigungstuch | |
| Schablonen zur Probenpositionierung | ||
| Kurzanleitung | ||
| Bestellnummern | ||
|---|---|---|
| Rhopoint IQ Clarity-Messgerät für Beton | A6000-013 CCM | |
Kostenlose erweiterte Garantie
Kostenlose erweiterte 2-Jahres-Garantie: Dafür ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.
Kostenlose Garantie auf die Lichtquelle
Garantie gilt für die gesamte Lebensdauer des Geräts
Kalibrierung und Service
Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. Ausführliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.
Downloads
Datenblätter
Bedienungsanleitungen
Anwendungshinweise und white papers
Antworten auf häufige Fragen zu unseren Geräten und Messungen
Welches Glanzmessgerät benötige ich?
Bestimmen Sie die Oberfläche, die gemessen werden soll. Handelt es sich um eine flache Oberfläche? Falls ja, kann die Messung mit einem herkömmlichen Glanzmessgerät durchgeführt
Was ist RSpec?
RSpec ist die in einem sehr schmalen Winkelbereich in Reflexionsrichtung gemessene Spitzenreflexion +/- 0,0991º. RSpec reagiert sehr empfindlich auf Oberflächenstrukturen. Strukturen oder Welligkeit wirken wie
