Home / Produkte / Messung der Transparenz / Haze, Schärfe, Clarity und Transmission / Rhopoint ID Imaging Transmission Appearance Messgerät
€13.550

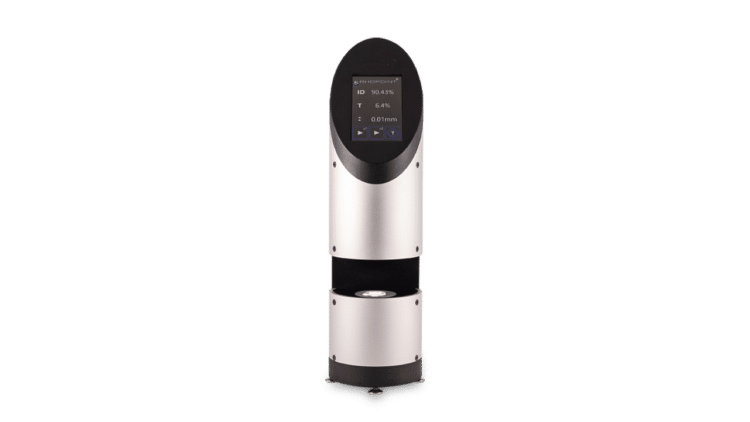

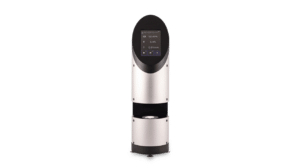

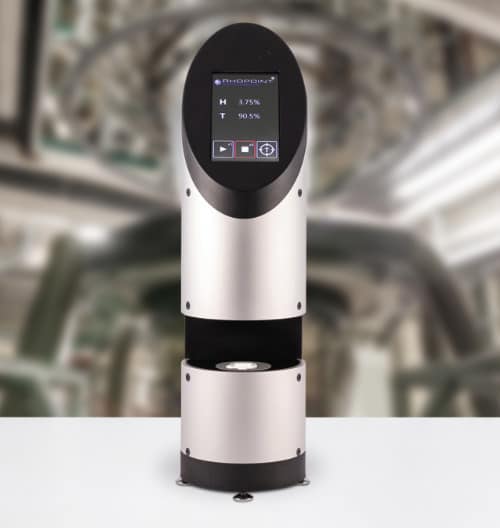

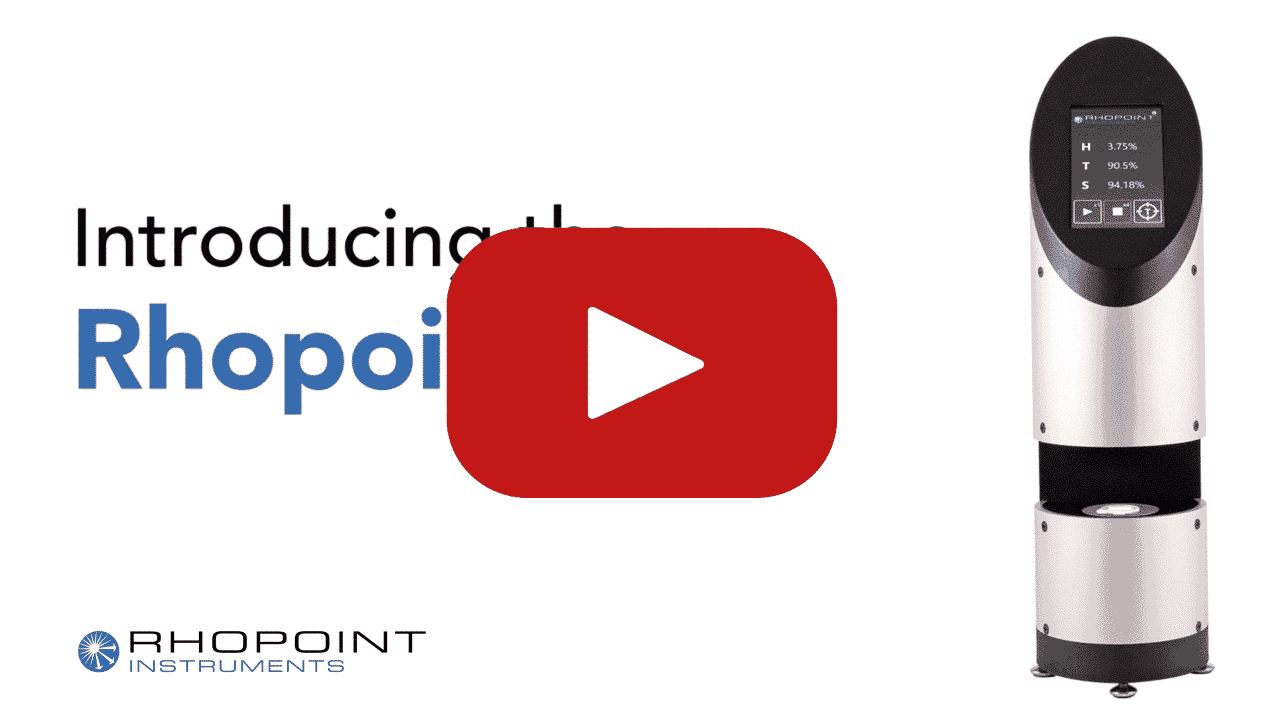

Das Rhopoint ID ist ein Haze- und Transmissionsmessgerät, welches so misst, wie das menschliche Auge sieht. Es quantifiziert die Qualität der Durchsichtigkeit von Materialien nach einem Verfahren, das den Praxisbedingungen entspricht, und mit der menschlichen Wahrnehmung korreliert.
Die einzigartige Rhopoint ID-Methode charakterisiert die Transparenz eines Materials vollständig in einer einzigen Messung.
Messparameter:
Gegenstände aus transparenten Materialien sind aus unserem Alltag nicht mehr wegzudenken: durchsichtiger Kunststoff wird als Verpackungsfolie und für Trinkflaschen verwendet, Fensterscheiben und Windschutzscheiben sind aus Glas gefertigt, Mobiltelefone werden mit einer durchsichtigen Schutzabdeckung geschützt.
Die Funktion transparenter Materialien besteht oft darin, eine Barriere zu bilden, die jedoch freie Sicht auf den zu schützenden Gegenstand oder das Dahinterliegende geben soll. Hergestellte Produkte sind jedoch selten perfekt transparent. Inhomogenität des Grundmaterials, die bei der Produktion erzeugte Oberflächentextur, Kratzer oder Abrieb vermindern die Qualität der Durchsichtigkeit.
Da diese Effekte die wahrgenommene Qualität und Funktionalität beeinträchtigen können, ist eine genaue Quantifizierung wichtig. Eine exakte Messung bietet uns daher Möglichkeiten, Materialien oder Herstellungsprozesse zu optimieren.
Materialien mit hochqualitativer Optik haben eine geringe visuelle Auswirkung auf durch sie gesehene Gegenstände. Das Material selbst ist optisch unauffällig und für den Betrachter daher fast unsichtbar.
Ein von Haze betroffenes Material bewirkt, dass Farben, die durch das Material gesehen werden, ausgewaschen oder verblichen erscheinen. Wie stark dieser Kontrastverlust ist, hängt oft damit zusammen, wie groß der Abstand zwischen dem Objekt und dem transparenten Material ist.
Ein Material, das die Sicht auf Gegenstände trübt, weist eine geringe Schärfe auf. Diese Wirkung kann direktional sein – dadurch wird ein optisches Muster im Material sichtbar.
Materialien mit niedrigen optischen Qualitäten sind visuell auffallend und werden als milchig oder opalisierend beschrieben. Mögliche im Material sichtbare Muster und Texturen lassen betrachtete Gegenstände stark verschwommen erscheinen
Die Messtechnologie des Rhopoint ID (Patent angemeldet) wurde in Zusammenarbeit mit der Eidgenössischen Technischen Hochschule (ETH) Zürich entwickelt.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

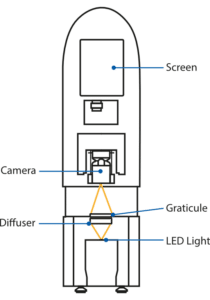

Licht tritt durch Material, das das Raster bedeckt, und erreicht die Kamera, wo es in einen Messwert umgewandelt wird.

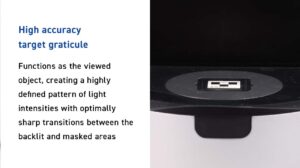

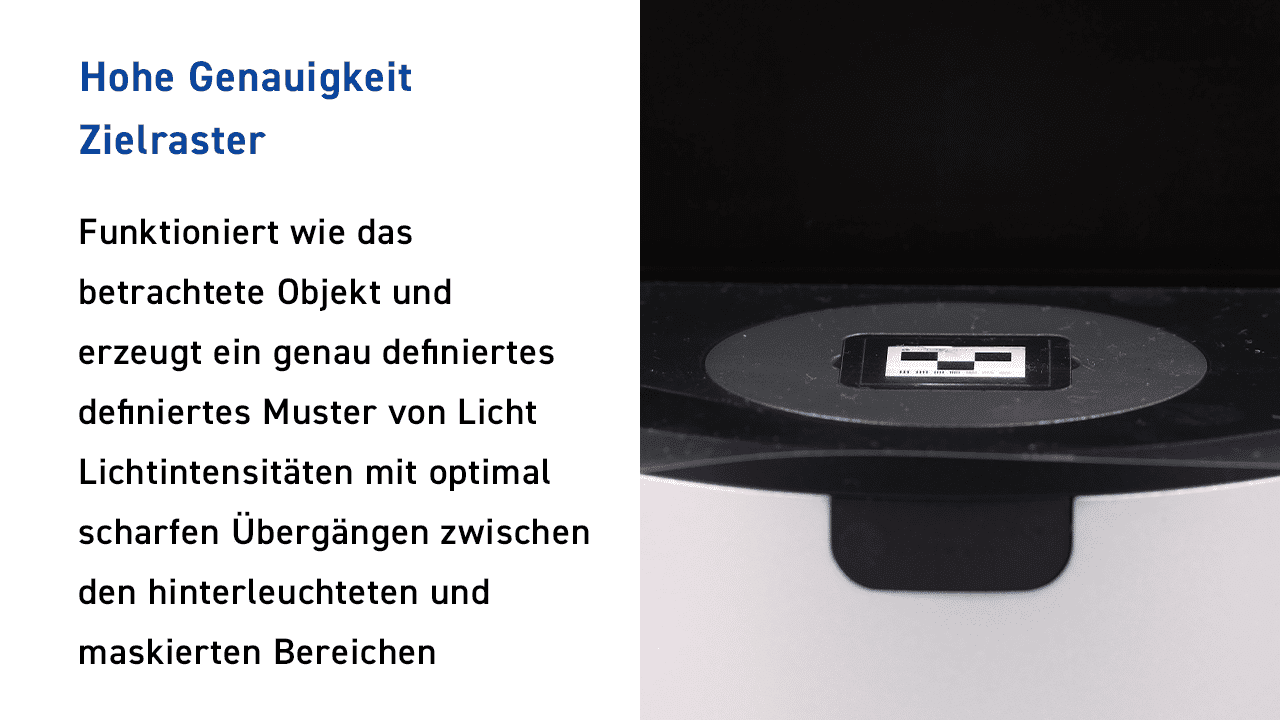

Ein hintergrundbeleuchtetes, hochpräzises Referenzzielraster fungiert als betrachtetes Objekt und erzeugt ein hochdefiniertes Muster von Lichtintensitäten mit optimal scharfen Übergängen zwischen den hintergrundbeleuchteten und maskierten Bereichen.
Die Kamera funktioniert wie das menschliche Auge, das Änderungen in der Transmission des Lichts quantifiziert, die durch ein Testmaterial verursacht werden.
Mit Hilfe von Bildanalyseverfahren werden diese Effekte in Parameter umgewandelt, die eng mit der menschlichen Wahrnehmung korrelieren.
Haze: quantifiziert den Kontrastverlust von Gegenständen, die durch ein Material betrachtet werden.
Ein Material mit Haze ändert das Erscheinungsbild sowohl des Materials an sich als auch der durch es betrachteten Gegenstände. Dies kann zu einer Verminderung der wahrgenommenen Qualität führen.
Messen Sie Haze mit dem Rhopoint ID und stellen Sie sicher, dass Ihre Produkte ein optimales Erscheinungsbild aufweisen und von Ihren Kunden klar erkannt werden können.
Wahrnehmung | Beschreibung |
---|---|
Kein Haze |
|
Perfekte Schärfe |
|
H = 0 %
S = 100 %
T = 100 %
Wahrnehmung | Beschreibung |
---|---|
Mittlerer Haze |
|
Hohe Schärfe |
|
H = 10,4 %
S = 92,32 %
T = 92,3 %
Wahrnehmung | Beschreibung |
---|---|
Starker Haze |
|
Geringe Schärfe |
|
H = 30 %
S = 78,8 %
T = 89,7 %
Haze kann durch verschiedene Faktoren beeinflusst werden: Auswahl von Kunstharz, Gussverfahren und Oberflächenstrukturen. Ursachen für Haze (Glanzschleier):
Zum Beispiel durch inkorrekte Schmelzviskosität von Kunststoffen bei bestimmten Verfahren.
Zu schnelles Abkühlen von Kunststoffen kann in der Bildung von Mikrotexturen auf der Folienoberfläche oder Strukturen in der Folie resultieren; beides vermindert die optische Qualität.
Abnutzung und Verschleiß von Formen, Kühlwalzen und Gussformen kann zu sichtbaren Oberflächenmängeln im Material führen.
Schärfe quantifiziert den Verlust von wahrgenommenen Details bei Gegenständen, die durch ein Material betrachtet werden.
Ein Gegenstand erscheint scharf und klar, wenn er durch ein Material mit hoher Schärfe betrachtet wird. Mit abnehmender Schärfe des Materials erscheint der Gegenstand unscharf und verschwommen.
Ein Material weist oft optische Effekte auf, die direktional, also gerichtet sind. Diese Phänomene sind häufig auf spezifische Verarbeitungsfehler bei Kunststoffteilen zurückzuführen.
Kunststofffolien weisen oft eine sichtbare Textur auf. Diese verursacht beträchtliche Qualitätseinbußen bei der Durchsichtigkeit.
Das Rhopoint ID ist das einzige Gerät zur Messung von direktionalen Effekten in Materialien unter Verwendung der ID-Labor-Analysesoftware.
Die Abbildungen rechts zeigen die optische Auswirkung verschiedener ID-Schärfewerte (S) in vertikaler und horizontaler Richtung.
Die Messung von direktionalen Effekten kann für die fortschrittliche optische Qualitätskontrolle sowie für die Anpassung von Prozessparametern verwendet werden, um eine optimale Transparenz zu erreichen.
Hinweis: Bei Clarity- und Schärfemessungen werden KEINE optischen Mängel erfasst, die mit welligen Oberflächen oder Orange Peel in Verbindung stehen.
Quantifiziert die Unschärfe eines Gegenstands, der durch ein Material betrachtet wird. Die Ergebnisse sind proportional zur Schärfe, aber die Messskala ist komprimiert und die Messauflösung ist reduziert.
Clarity ist ein Maßstab, der von traditionellen Haze- und Bildschärfe-Messgeräten verwendet wird. Wenn die Messung mit einer 8-mm-dicken Adapterplatte erfolgt, entsprechen die Clarity-Messungen mit dem Rhopoint ID den für diese Messgeräte festgelegten Spezifikationen.
Die Übereinstimmung bei der Clarity-Messung zwischen dem Rhopoint ID und konventionellen Kugelfotometern ist für kommerzielle Kunststofffolien (< 1000 µm) üblicherweise < 0,4% C (SA).
Die Übereinstimmung der Clarity-Messung zwischen konventionellen Kugelfotometern und dem Rhopoint ID ist für dicke transparente Kunststoffe (< 6 mm) üblicherweise < 0,5 % C (SA).
Bessere Messauflösung als bei Clarity-Messungen.
Clarity-Messung ist mit bestehenden Messungen kompatibel.

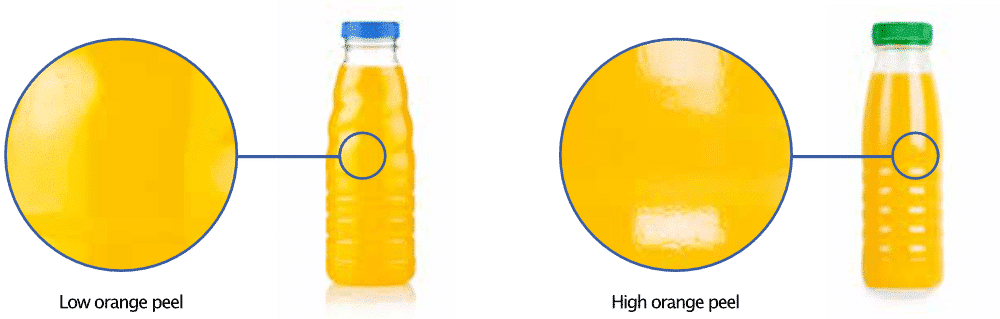

Welligkeit ist ein optischer Effekt, der durch größere Strukturen (0,1–2 mm) auf der Oberfläche von Materialien verursacht wird. Ist die Struktur homogen, ist häufig von Orange Peel die Rede, d. h., die Oberfläche gleicht einer Orangenschale.
Ist der Effekt anisotrop, sind oft Linien zu erkennen, wenn man durch das Material schaut.
Im Gegensatz zur Schärfe können größere Strukturen eine dynamische Verzerrung hervorrufen, wenn die Folie über ein Zielbild/Objekt mit geraden Kanten bewegt wird. Die Kanten erscheinen dann bei Bewegung des Materials verzerrt und wellig.

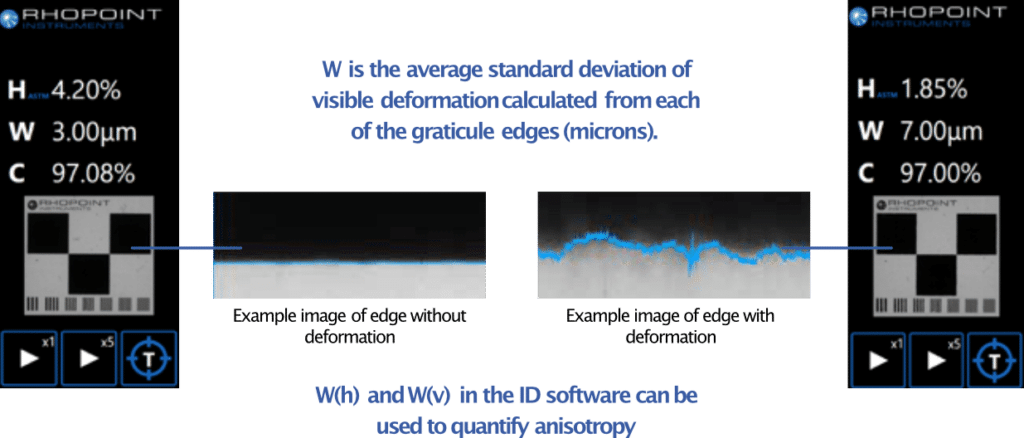

Welligkeit misst die sichtbare Verformung der Kanten der ID-Strichplatte durch ein Material. W ist die Standardabweichung der Kantenverformung in µm.
Um die Homogenität der Welligkeit zu beurteilen, wird der Wert W (die durchschnittliche Welligkeit) mit den Werten WH (horizontale Welligkeit) und Wv (vertikale Welligkeit) mithilfe das Rhopoint ID Software mit der Version Rhopoint ID-L verglichen.
Die Transparenz vieler Materialien variiert je nachdem, ob das Material in Kontakt mit dem zu betrachtenden Gegenstand steht oder ob zwischen Material und Gegenstand ein Abstand in Form eines Luftspalts besteht.
Die richtige Materialwahl für jede Anwendung erlaubt eine Qualitätsverbesserung und eine Einsparung von Produktionskosten.
Um die passende Materialanwendung zu finden, misst das Rhopoint ID den ID Haze für jeden beliebigen Abstand zwischen 0–40 mm.
Unter Verwendung von ID ist es möglich, den Luftspalt-Abstand zu identifizieren, bei dem der maximale Haze erfolgt (meist < 25 mm).
Die Abbildungen unten zeigen, wie sich der Abstand in Form eines Luftspalts auswirkt, wenn eine Kunststofffolie mit Haze vor ein Bild gehalten wird.
Direkte Messung von Haze aus Bildkontrast-Transmission
Messung in Form von Kontaktmessung oder mit anwenderdefiniertem Abstand zwischen Material und Gegenstand (0–40 mm)
Messung der Abstandsabhängigkeit in gleicher Größenordnung wie ASTM Haze
Direkte Messung der Transparenz durch Messung der Kontrastschärfe von schwarzen und weißen Bereichen auf einer Strichplatte
Messung und Verständnis von abstandsabhängigem Haze
Für Konsumentenanwendungen ist es eher wichtig zu quantifizieren, wie Haze auf das menschliche Auge übertragen wird, als wie es vom Material absorbiert wird.*
* Traditionelle Haze-Messgeräte messen die Gesamttransmission, die die Absorption des Lichts und nicht die optische Wahrnehmung wiedergibt.

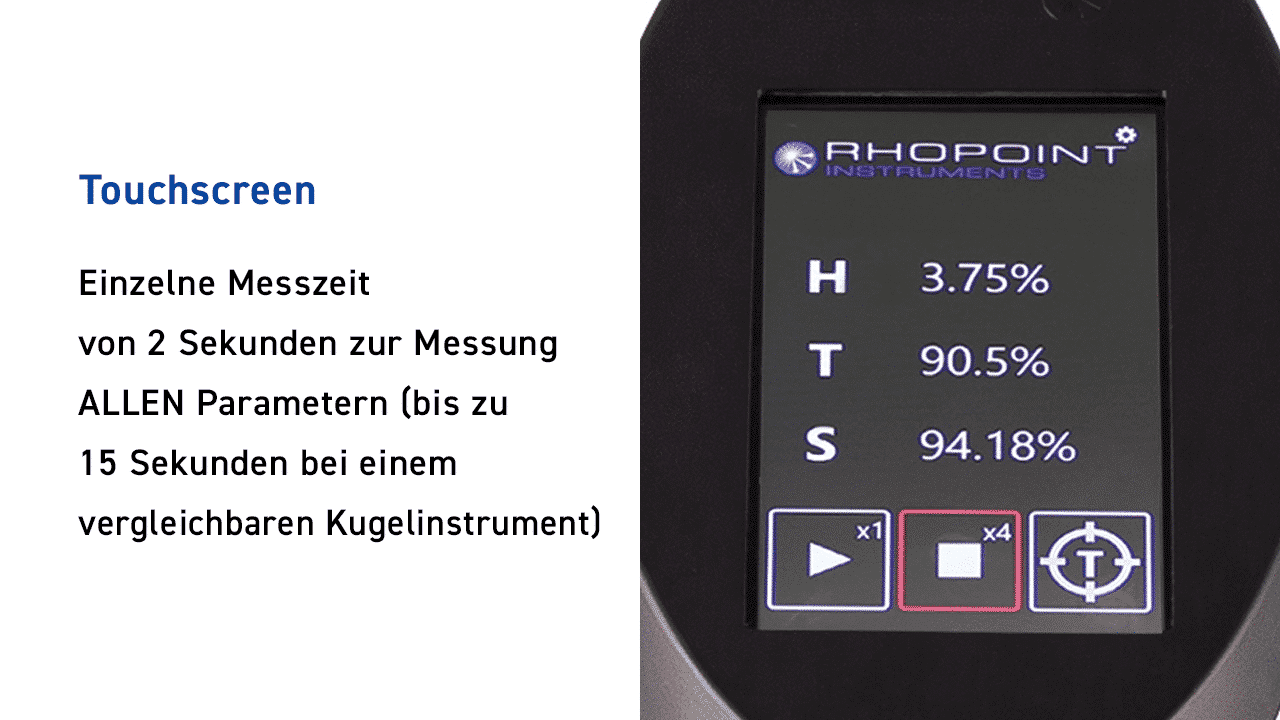

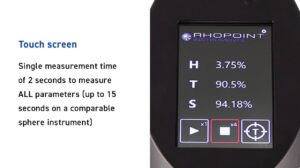

Das Rhopoint ID ist ein Gerät zur schnellen und sicheren Messung von Proben auf Haze, Transmission und Schärfe.

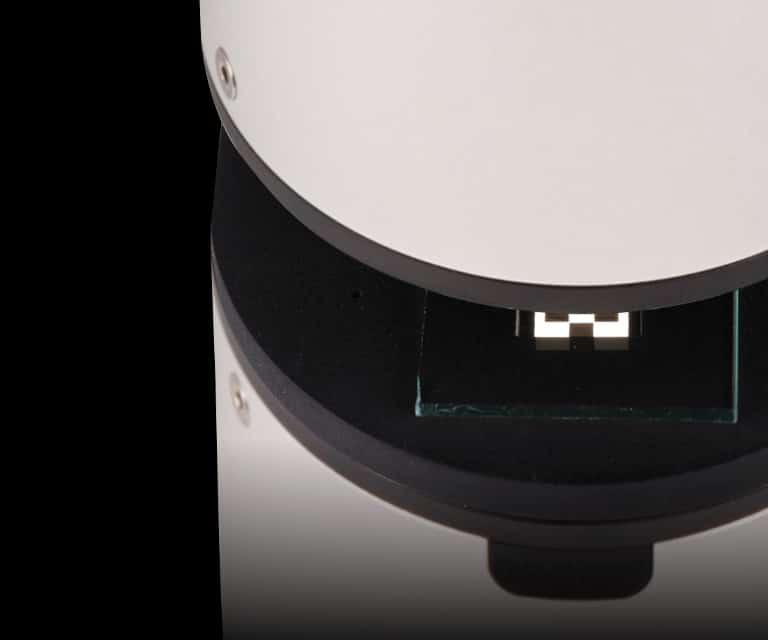

Geringes Risiko eines mechanischen Defekts
Geringe Stellfläche erfordert wenig Platz im Labor
Einfacher Standortwechsel im Labor oder in der Produktion
Hergestellt aus robusten, recyclingfähigen Materialien

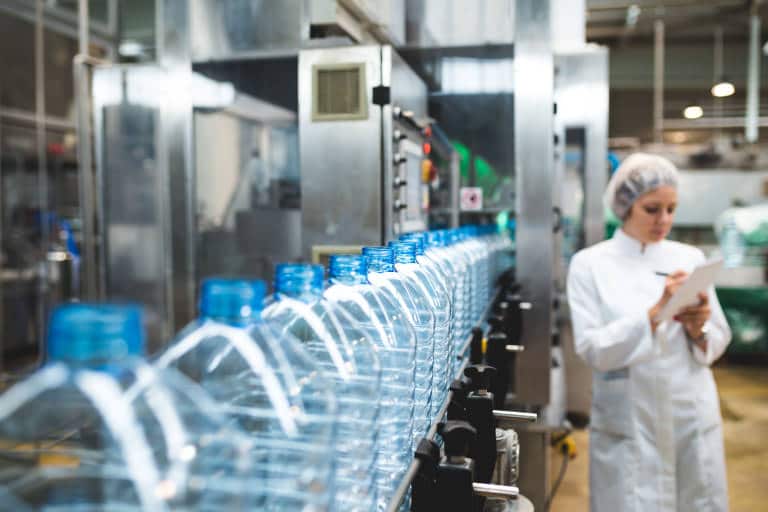

Das Rhopoint ID ist in zwei Varianten für Labor oder Produktion erhältlich.
ID-L | |
---|---|
Measures Haze, Transmission, Sharpness and Clarity | ✓ |
Operate in stand-alone mode | ✓ |
Measure (ID) with the sample material in contact with test target | ✓ |
Measure non contact distance haze and transmittance up to 40mm | ✓ |
Measure Waviness | ✓ |
Measure curved parts - bottles, tubes and pipes | ✓ |
Detailed analysis software | ✓ |
Anisotropic Sharpness measurement | ✓ |
Live view makes it easy to position test sample and locate specific areas of interest | ✓ |

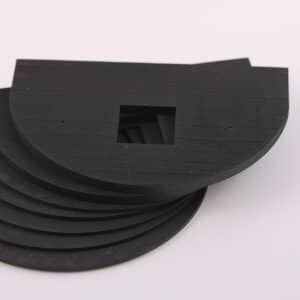

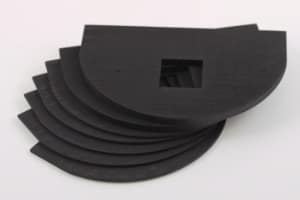

Abstandshalter sind als optionales Zubehör für die Messung der Abstandsabhängigkeit der Trübung erhältlich. Kundenspezifische Abstandshalter sind verfügbar.

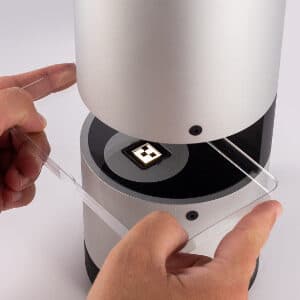

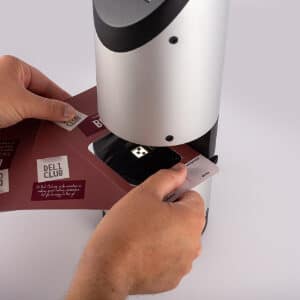

ID-Messungen können verwendet werden, um die Durchsichtsqualität jedes transparenten Materials zu quantifizieren: Kunststofffolien, Kunststoffplatten, Flüssigkeiten, Glas, PET-Flaschen und mehr...

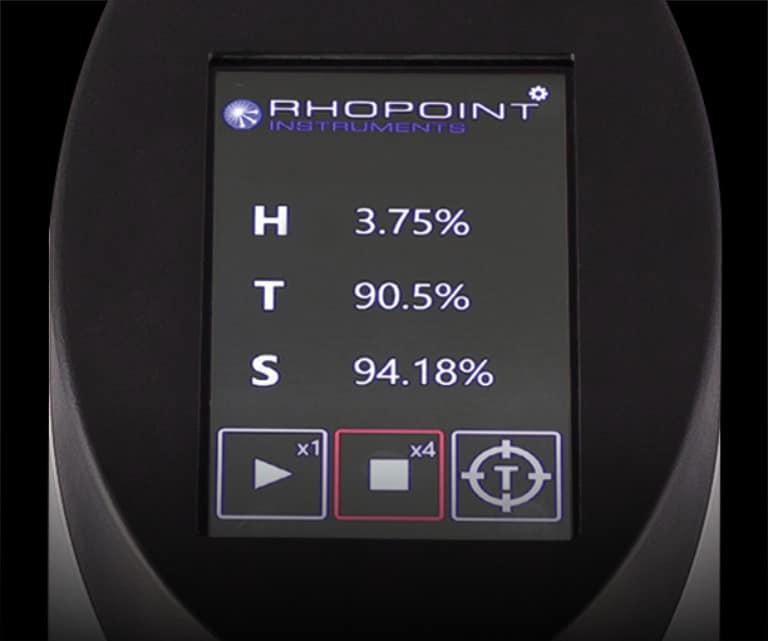

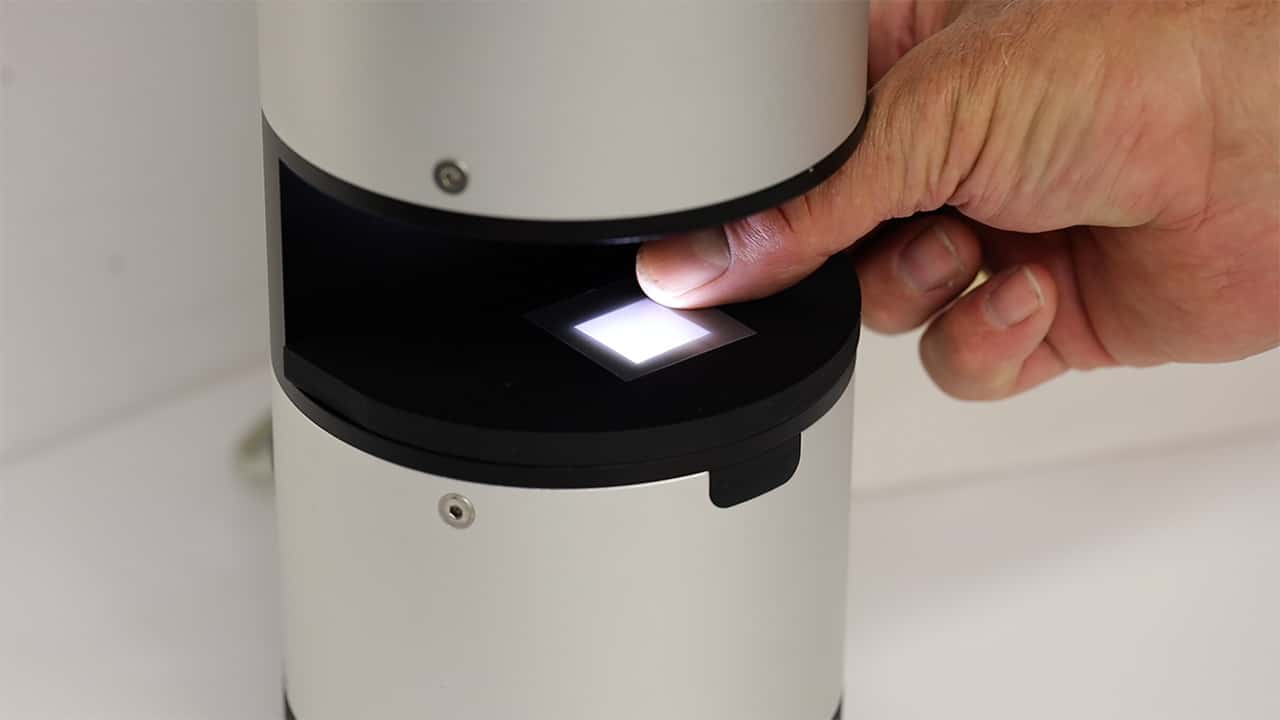

Die Live-Ansicht erleichtert die Positionierung des Prüflings und die Lokalisierung bestimmter interessanter Bereiche.
Vollständige Korrelation mit der visuellen Wahrnehmung, einschließlich der Auswirkungen von Luftspaltabstand und Anisotropie.

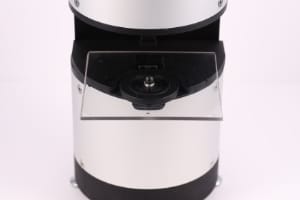

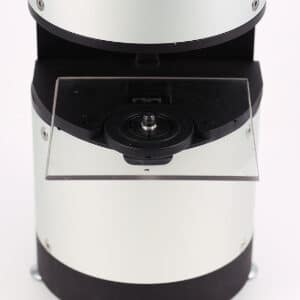

Mit dem als optionales Zubehör erhältlichen Abrasionsadapter können die Proben montiert und für die Messung der ASTM-äquivalenten Trübung (HASTM) einfach über das Raster gedreht werden.

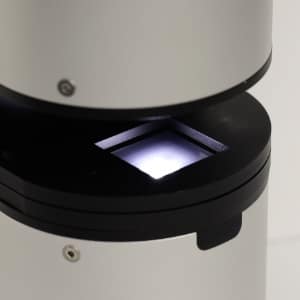

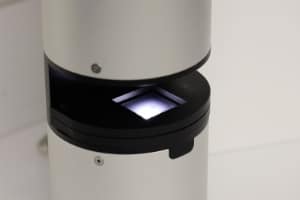

Der Adapter für Oberflächenrauigkeit erlaubt die Isolierung und Messung der Rauheit von Folien auf beiden Seiten. Ein Eintauchen des Materials in Öl ist nicht erforderlich. Als optionales Zubehör erhältlich.

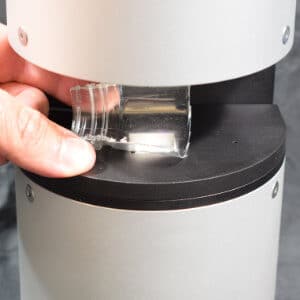

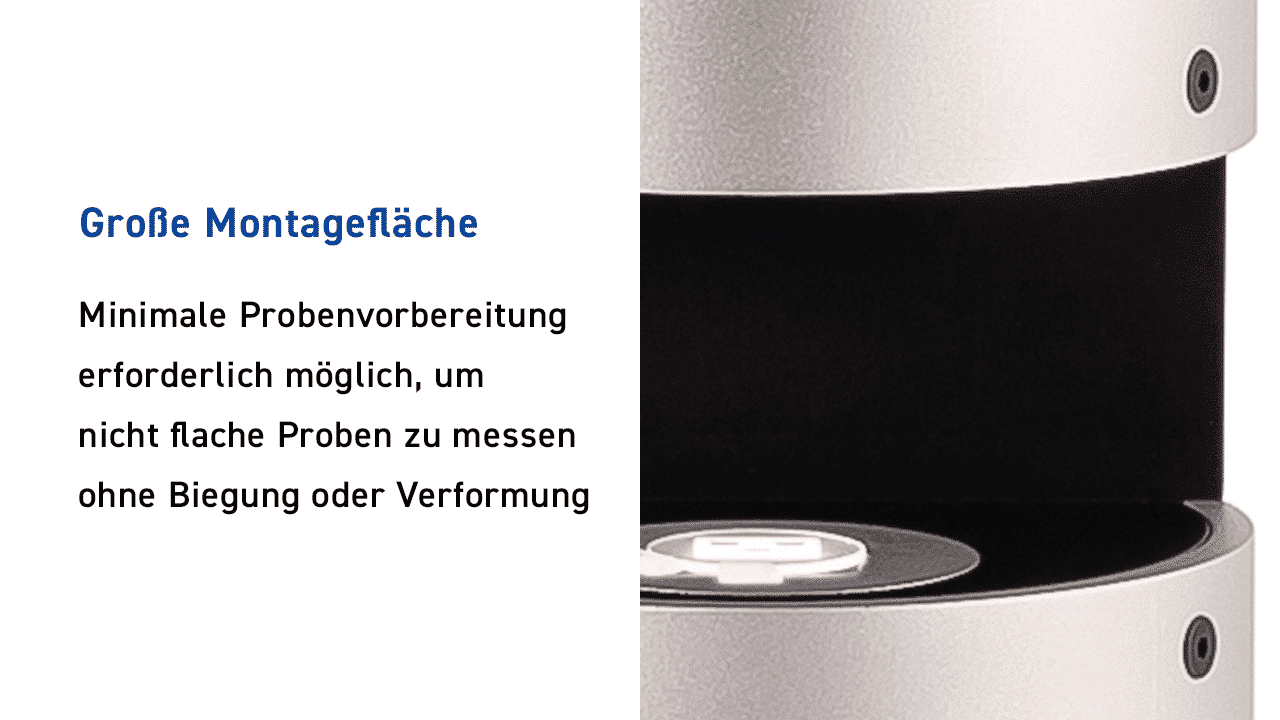

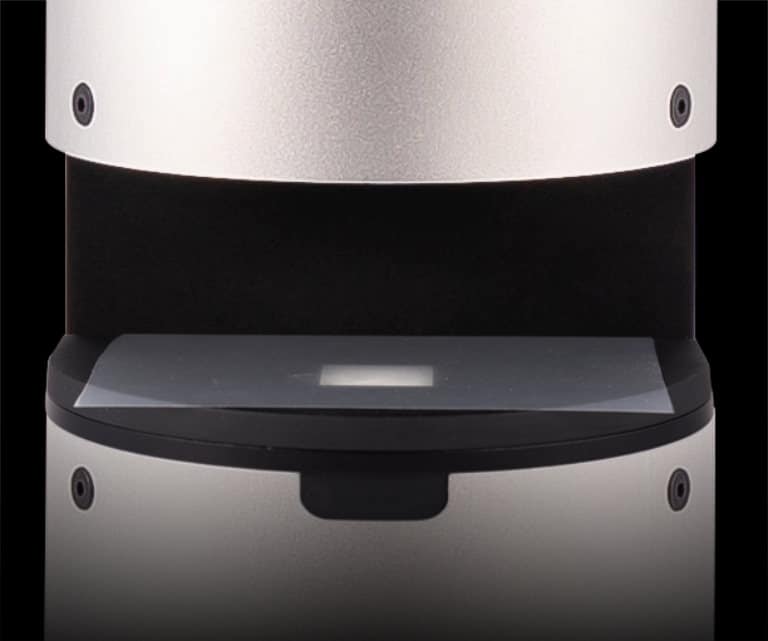

Das Rhopoint ID kann kleine und gekrümmte Proben messen.

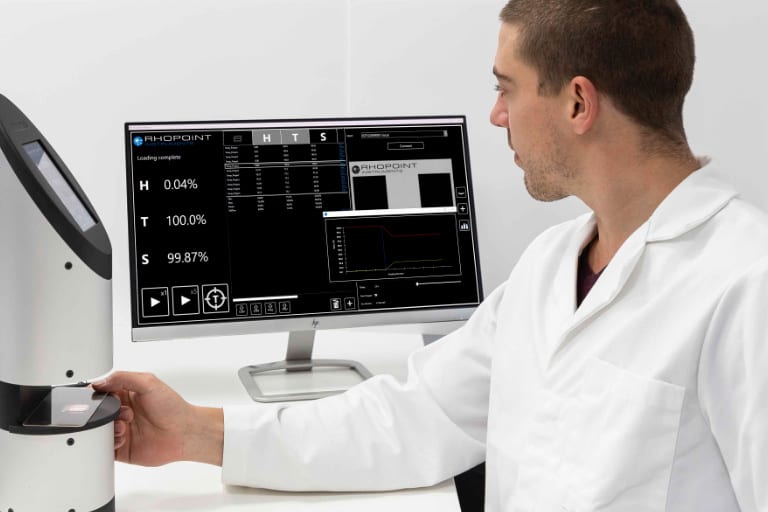

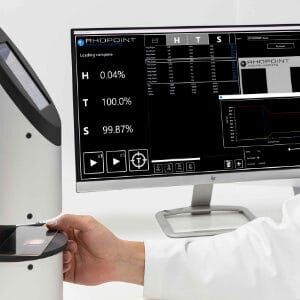

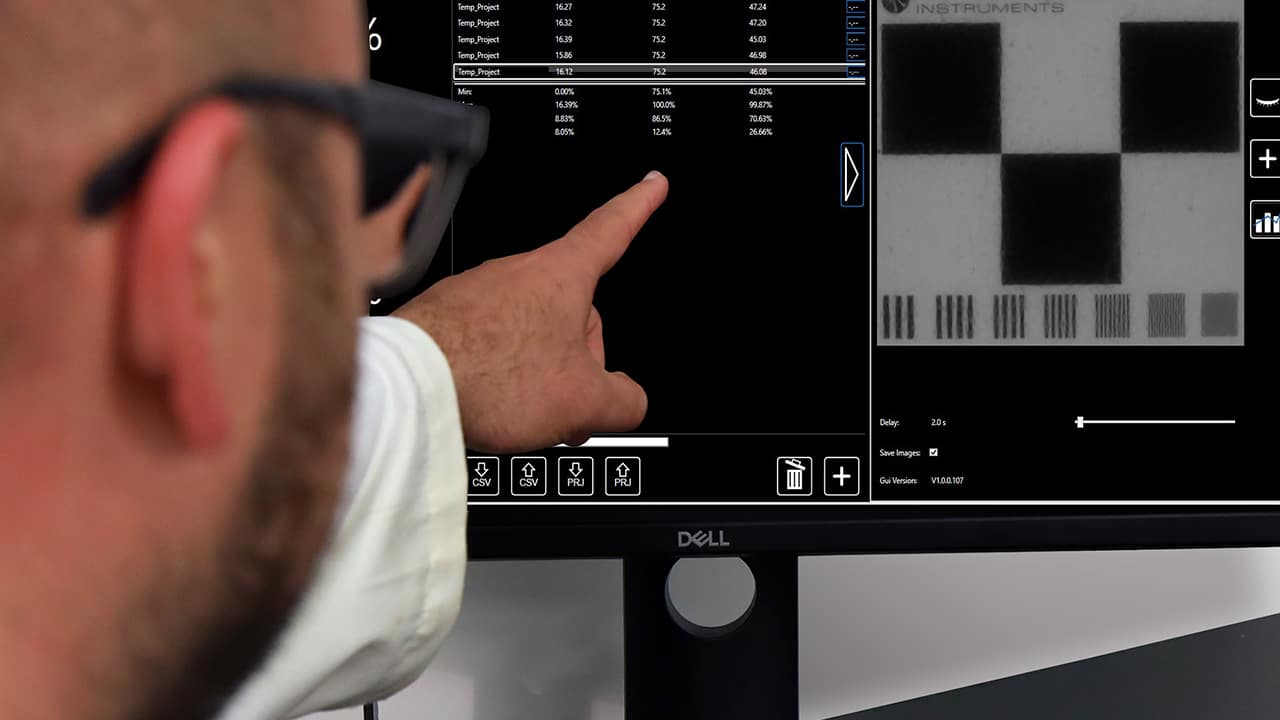

Die Rhopoint ID-L Analysesoftware erlaubt eine detaillierte visuelle Analyse der Probe mit LIVEANSICHT. Die statistische Analyse mehrerer Testergebnisse wird für jeden gemessenen Parameter dargestellt. • Speichert alle Ergebnisse als CSV-Datei
Sharpness | Haze | Clarity | Transmission | |||
---|---|---|---|---|---|---|
Range | 0-100% | 0-10% | 10-100% | 0-100% | ||
Resolution | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | |
Repeatability SD | 0.1 | 0.05 | 0.05 | 0.03 | 0.05 | |
Reproducibility SD | 1 | 0.2 | 0.5 | 0.3 | ||
Inter-instrument Agreement Rhopoint ID vs Traditional Haze & Clarity Instrument SD* | N/A | 0.2 | 0.5 | 0.4 | N/A | |
Effective Operating Range | Materials T > 50% | Materials T > 50% | Materials T > 50% |
*Typische Werte – Verpackungsfolie <1000um
Instrument Information | ID-L |
---|---|
Measurement Mode | Contact and Non Contact |
Non Contact Distance | Up to 40mm |
Material Thickness | <30mm |
Software | Rhopoint ID-Analysis |
Connection | Ethernet LAN |
Spatial Resolution | 12μm |
Imaged Area | 20mm x 20mm |
Minimum measurement area (Haze, Sharpness) | 6x2mm |
Minimum measurement area (Transmittance) | 2x2mm |
Image Format | 16 Bit Tiff |
Image Sensor Size | 1280x1024 |
Operating Temperature | 10-40°C |

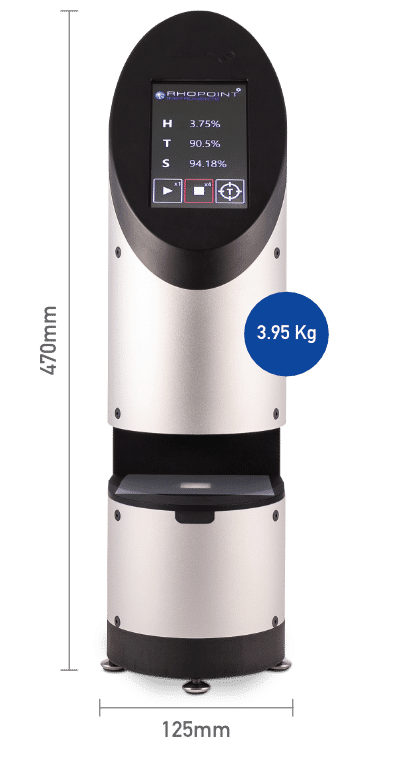

Dimensions h x Ø | 470 x 125 mm |
Weight | 3.95 Kg |
Packed Weight | 6.7 Kg |
Power | 110/230V |
Product | Included Accessories | Order Code |
---|---|---|
Rhopoint ID-L | 1 x USB drive (contains software / manual ) • 1 x checking standard • 1 x calibration certificate 1 x 8mm spacer (ASTM) • 1 x 5mm spacer • 1x LAN cable and 1x USB2 to LAN adaptor | A3100-001 |
Optional accessories for ID-L | Order Code |
---|---|
Abrasion adaptor | B3100-002 |
Surface roughness adaptor | B3100-003 |
20mm distance haze pack | B3100-001 |
Rhopoint transmission check standard - 25% | B3100-012 |
Rhopoint transmission check standard - 50% | B3100-011 |
Rhopoint transmission check standard - 70% | B3100-008 |
Bestellnummer | ||
---|---|---|
Packung 20-mm-Haze-Distanzstücke
|
B3100-001 | |
Adapter für ScheuerfestigkeitErlaubt die Befestigung von Taber-AbraserProben auf dem Rhopoint ID-L. |
B3100-002 | |
Adapter für OberflächenrauigkeitDer Adapter für Oberflächenrauigkeit erlaubt die Isolierung und Messung der Rauheit von Folien auf beiden Seiten. Ein Eintauchen des Materials in Öl ist nicht Oberflächenrauheit. |
B3100-003 |
Kostenlose erweiterte 2-Jahres-Garantie: Dafür ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.
Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. Ausführliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.
