Branchen und Anwendungsbereiche
  • Fahrzeugaußenbereich

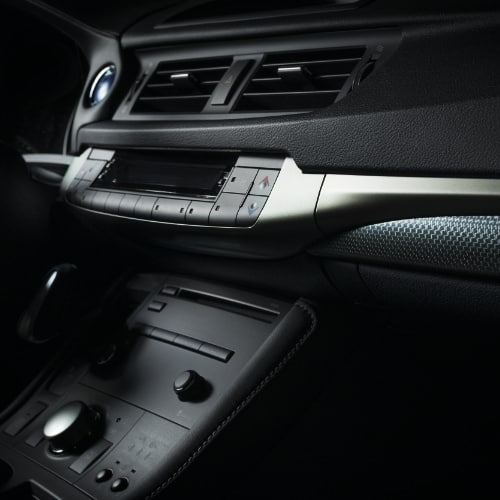

  • Fahrzeuginnenraum
  • Hüllen für Smartphones, Tablets und Laptops
  • Jachthersteller
  • Kunststoffe
  • Metalloberflächen
  • Möbel
  • Polierte Steinoberflächen

Rhopoint IQ Flex 20

  • Messen Sie kleine und gekrümmte Oberflächen im 20°-Winkel (Hochglanz)
  • Glanz /DOI / RIQ Meter

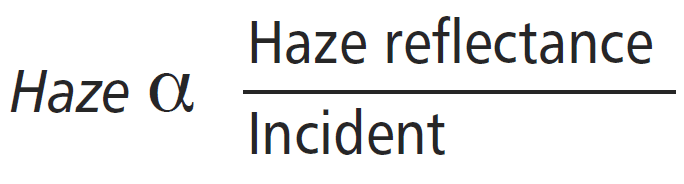

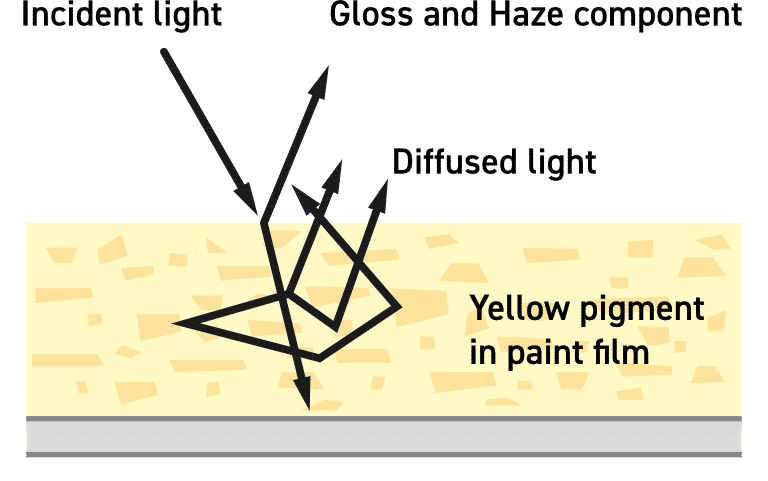

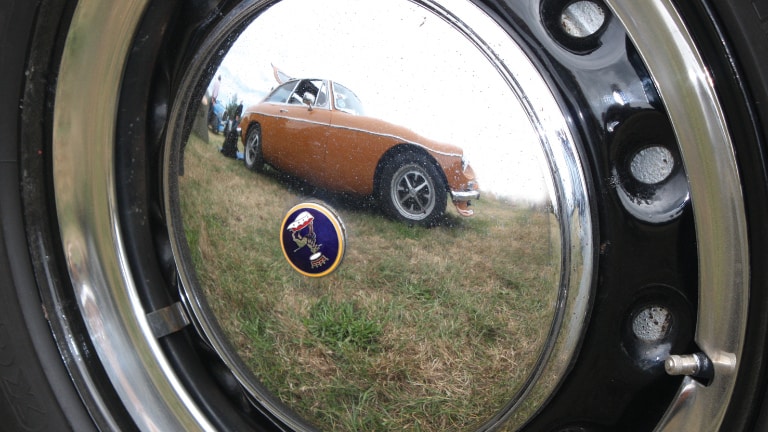

  • Reflexions-Hazemessung (Glanzschleier-Haze)

5.330

Das Rhopoint IQ Flex 20 quantifiziert Qualitätsprobleme auf Oberflächen, z. B. Orange Peel oder Haze, die für ein Standard-Glanzmessgerät nicht erkennbar sind. Zudem profiliert es präzise, wie das Licht von einer Oberfläche reflektiert wird.

Die Zeiten, in denen nur ebene Oberflächen gemessen werden konnten, sind vorbei – jetzt ist diese Technologie in einem neuen Format speziell für gekrümmte Oberflächen sowie kleine und filigrane Teile verfügbar. Glanzmessungen mit dem Flex 20 sind vollständig mit den Ergebnissen anderer Rhopoint IQ-Geräte kompatibel.

Das Rhopoint IQ Flex 20 ermöglicht die Messung von:

  • 20° Glanz
  • Glanzschleier-Haze (Reflectance)
  • Reflektierte Bildqualität (RIQ)
  • Distinctness of Image (DOI)
  • Goniophotometrische Kurven
  • RSPEC (Spitzenwert Glanzreflexion)
IQ flex 20 application
IQ flex 20 application

Was misst das IQ Flex 20?

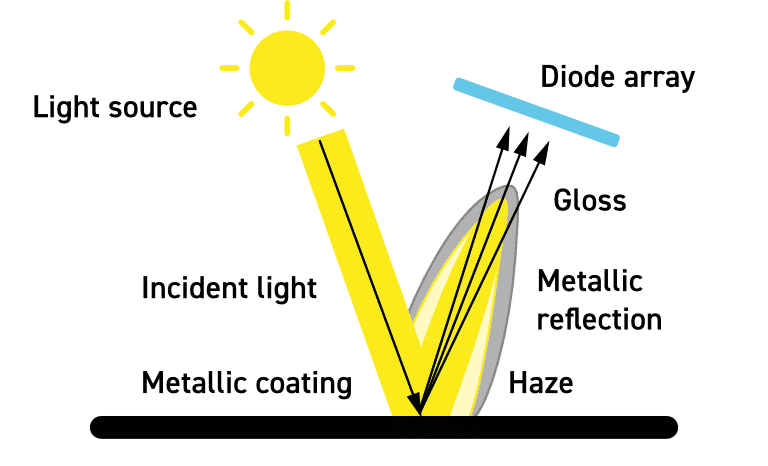

Das Rhopoint IQ Flex 20 quantifiziert Qualitätsprobleme auf Oberflächen, z. B. Orange Peel oder Haze, die für ein Standard-Glanzmessgerät nicht erkennbar sind. Zudem profiliert es präzise, wie das Licht von einer Oberfläche reflektiert wird.

Die kombinierten Informationen zu Glanz, Haze und Orange Peel (DOI-/RIQ-Werte) machen das IQ für die Kontrolle des finalen Erscheinungsbilds unverzichtbar. Das Rhopoint IQ Flex 20 gibt dieser Technologie ein neues Format – speziell entwickelt für gekrümmte Oberflächen sowie kleine und filigrane Teile.

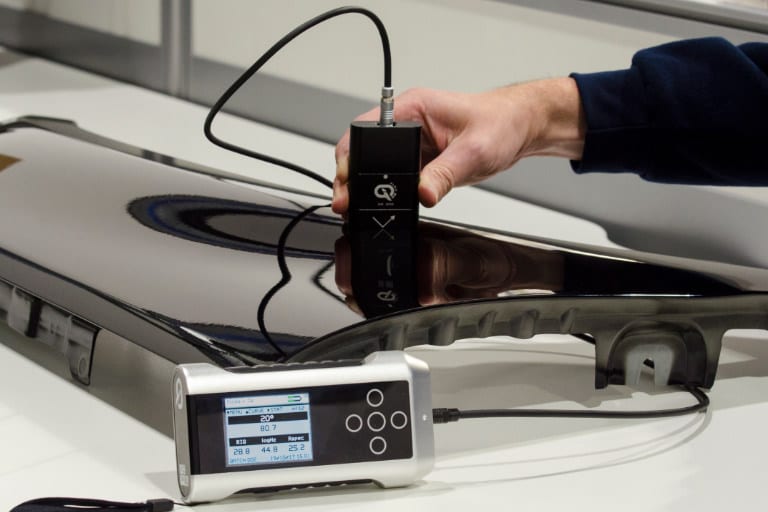

IQ Flex 20 application

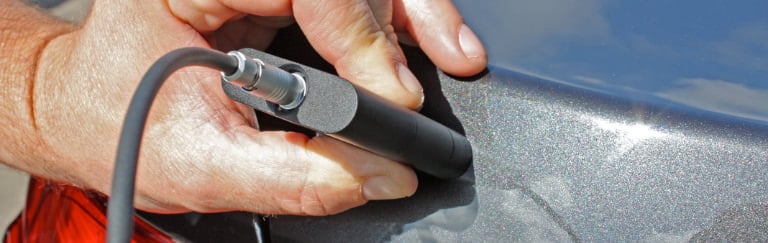

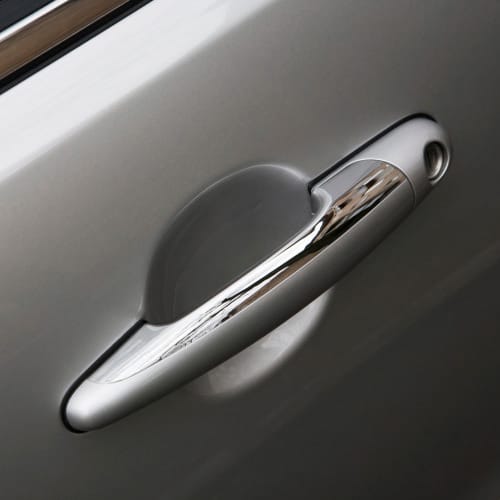

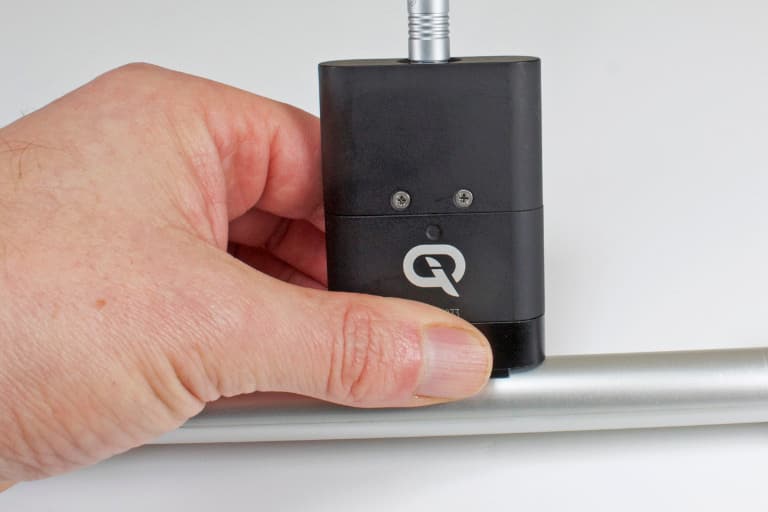

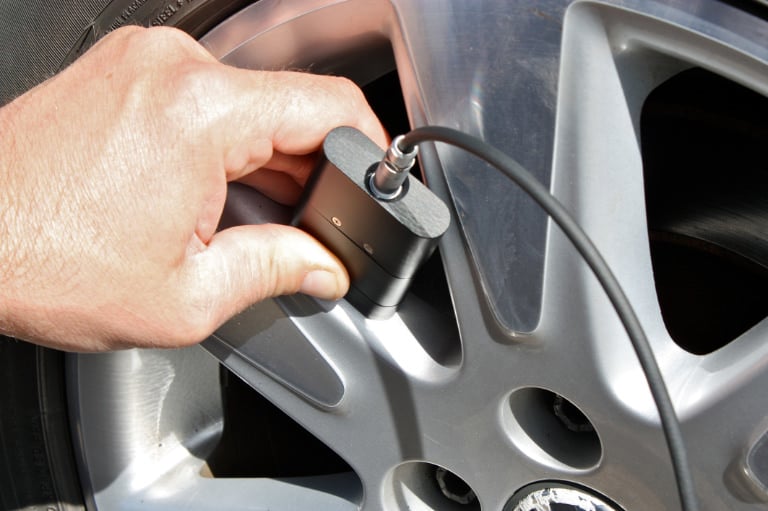

Messung auf gekrümmten Oberflächen

Klassische Glanzmessgeräte eignen sich am besten für große flache Messbereiche; Messungen auf gekrümmten Oberflächen führen hingegen zu Fehlern. Aufgrund seiner kleinen Auflagefläche ist das IQ Flex 20 auf gekrümmten Oberflächen deutlich effektiver als ein klassisches Glanzmessgerät. Dank der kompakten Größe und Form werden auch schwer zugängliche Bereiche erreicht.

IQ Flex 20 application

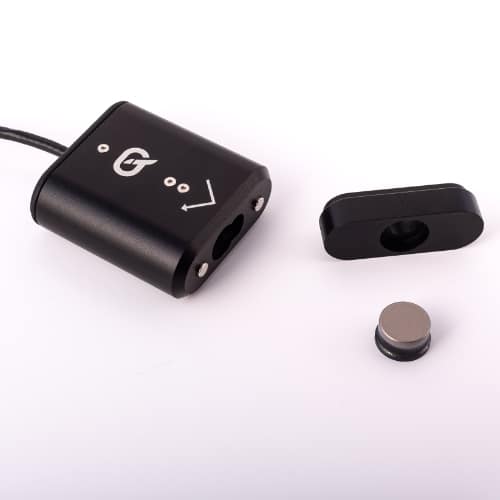

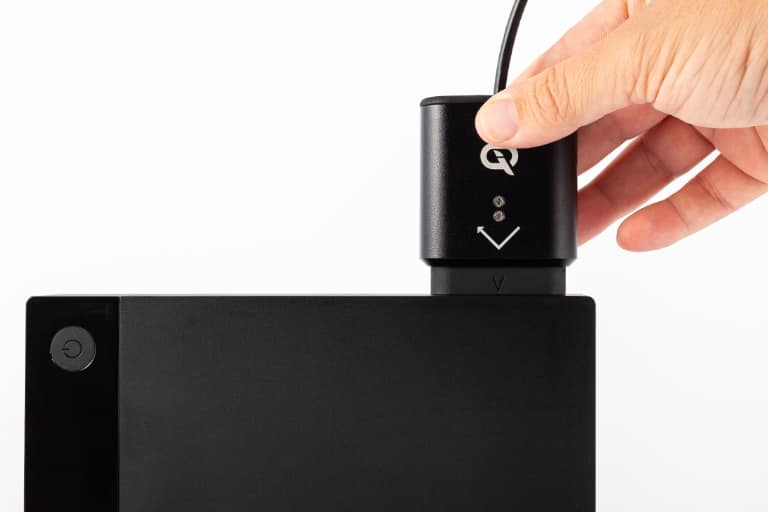

Messung auf kleinen Oberflächen

Das Rhopoint IQ Flex 20 kann mit magnetisch befestigten Adapterplatten individuell angepasst werden. Diese lassen sich einfach für unterschiedliche Anwendungen austauschen. Die Messpunktgröße lässt sich mit diesen Adapterplatten auf bis zu 2 mm verkleinern.

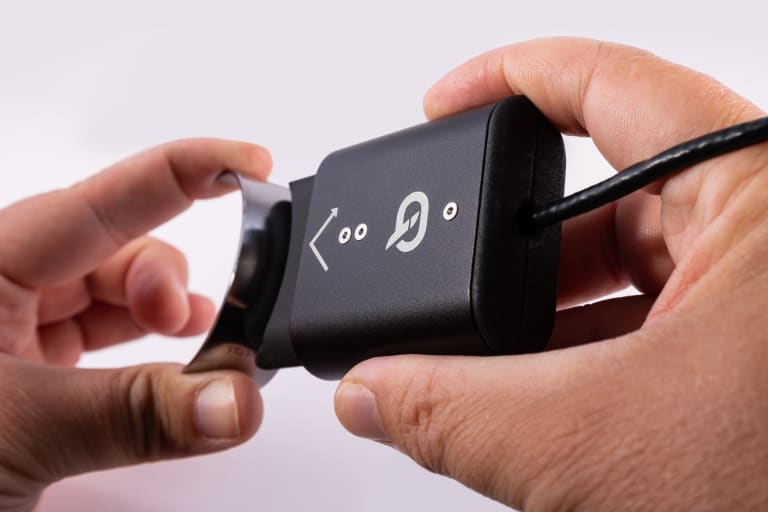

Measure Complex - 3D printed

Adapter aus dem 3D-Drucker

Maßgeschneiderte, im 3D-Druckverfahren hergestellte Adaptervorrichtungen für die wiederholbare Kontrolle gekrümmter Oberflächen (dafür ist eine technische Zeichnung der zu vermessenden Komponente im .dxf-Format erforderlich).

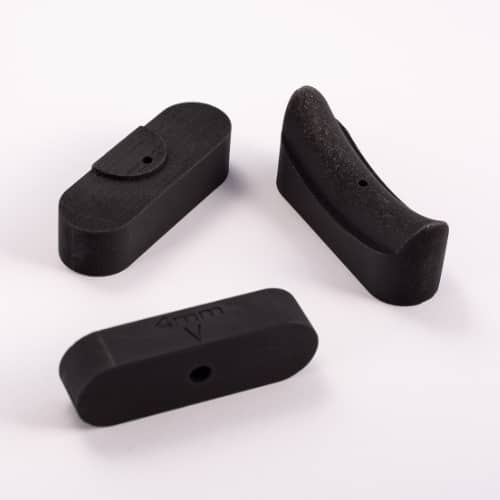

Interchangeable adaptors

Austauschbare Adapter

Einfache Anpassung für jede Anwendung mit maßgeschneiderten Messadaptern.

Das Rhopoint IQ Flex 20 kann mit magnetisch befestigten Adapterplatten individuell angepasst werden, um die Messung auf unebenen Oberflächen zu ermöglichen. Diese lassen sich einfach für unterschiedliche Anwendungen austauschen.

Small surfaces adaptor
Kleine Flächen

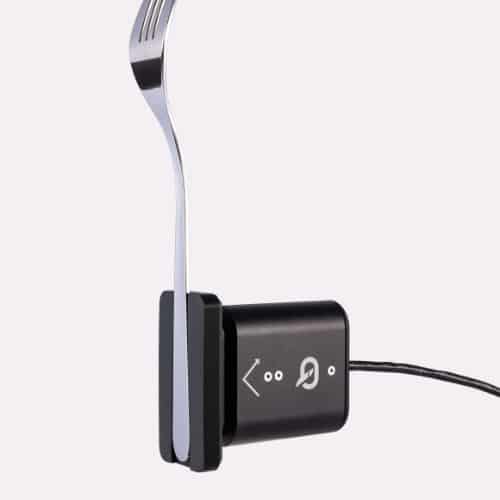

Reduced spot size adaptor
Reduzierte Spotgröße

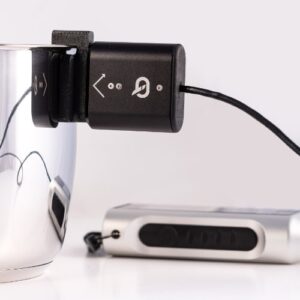

3D printed adaptor
3D-gedruckter Adapter

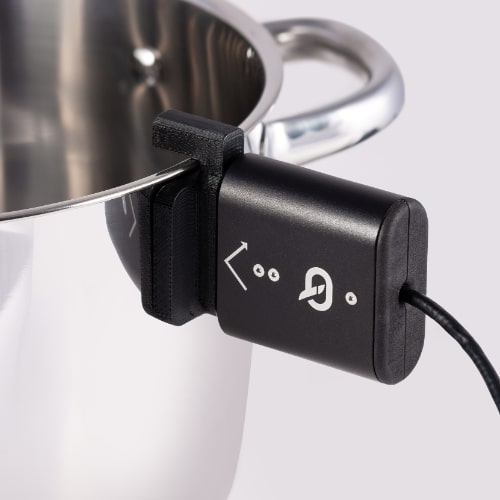

Convex surface adaptor
Konvexe Oberfläche

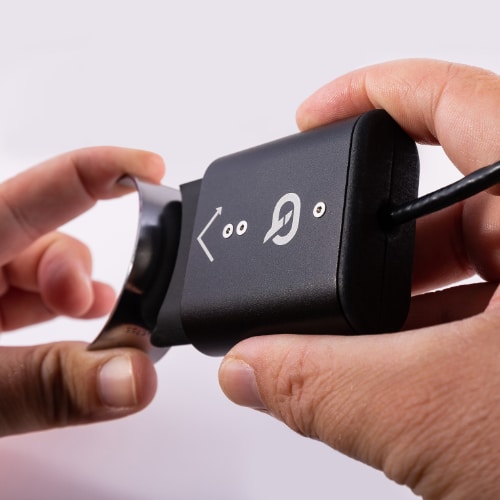

Complex curve adaptor 3d printed
Komplexe Kurve

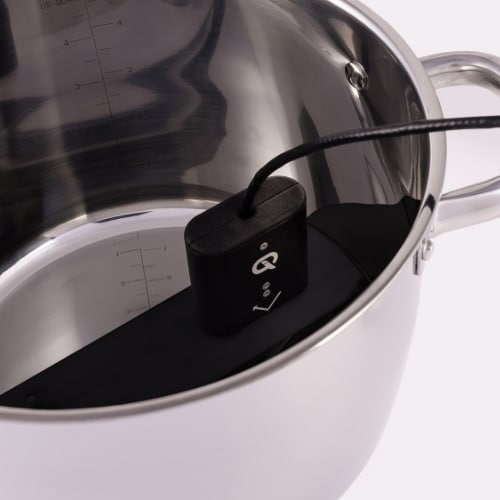

Concave surface adaptor
Konkave Oberfläche

Funktionen

Entwickelt für die Messung kleiner und gekrümmter Oberflächen.

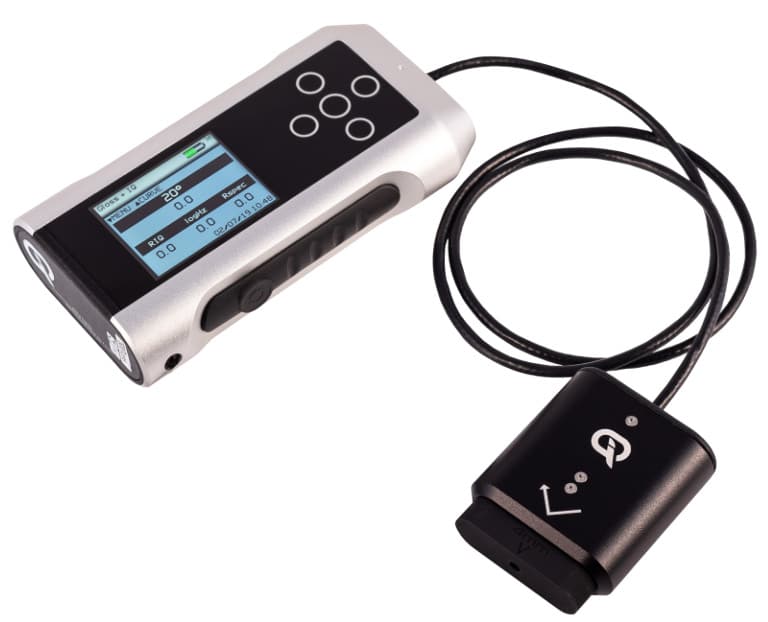

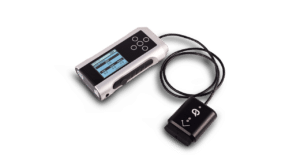

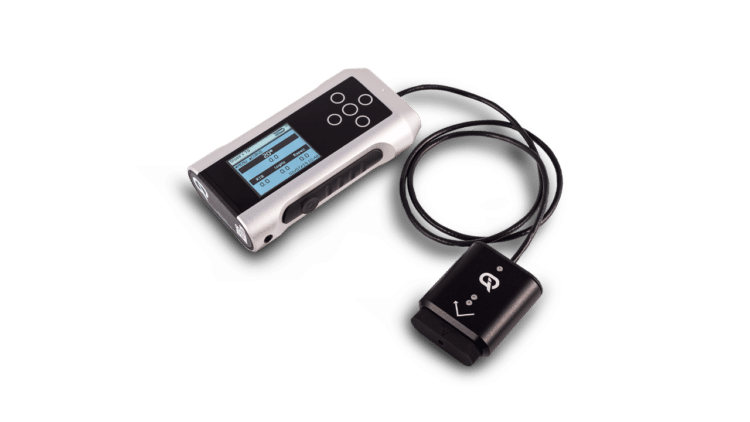

IQ FLEX 20 NO BACKGROUND
Leicht ablesbares Farbdisplay, das von Quer- auf Hochformat umgestellt werden kann
Berührungsempfindliche Bedientasten
Messtaste

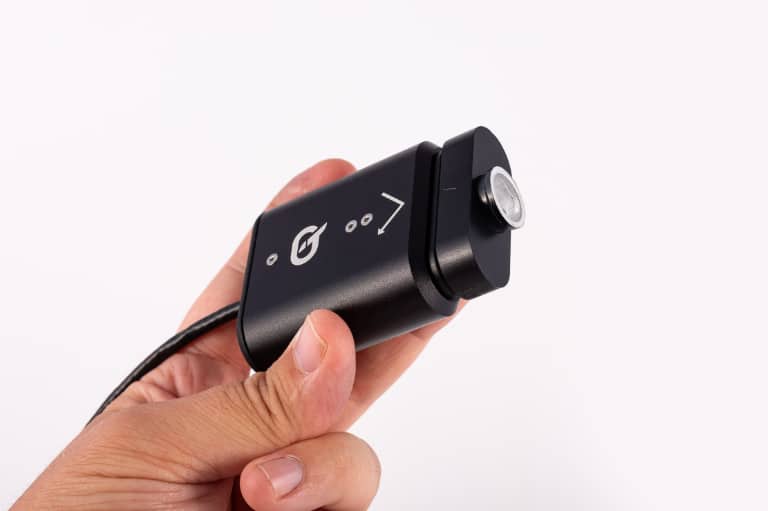

Messkopf
Austauschbarer Messadapter

Bedienoberfläche mit berührungsempfindlichen Tasten

Einfache Bedienung und Durchführung von Messungen

Einfaches Chargen-Management

Benutzerdefinierbare Chargennamen und -größen für eine schnellere und effizientere Auswertung

Automatische Messung

Start einer festgelegten Anzahl Messungen mit einem Tastendruck

Messfunktionen

Schnelle Messung aller Parameter und sofortige Transmission der Messgerätgebnisse.

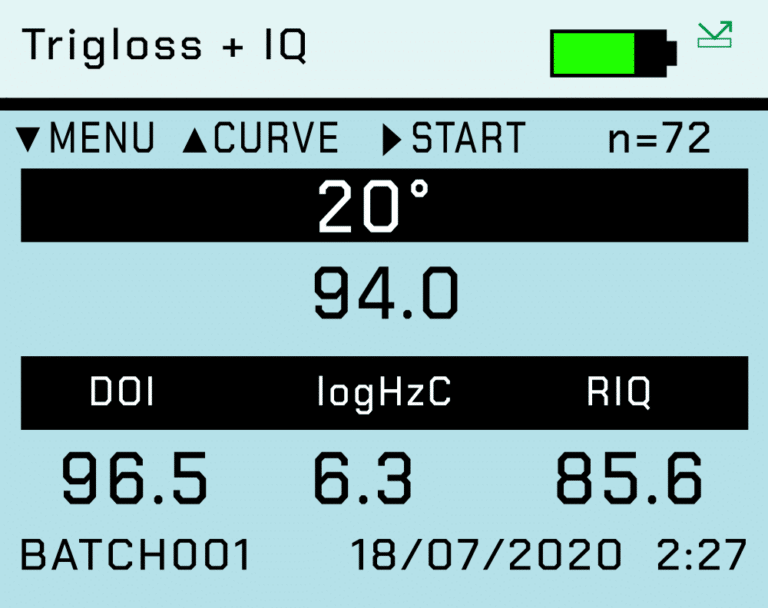

PARAMETERS MEASUREMENT

Messung

Gleichzeitige Messung aller Parameter, mit Zeit- und Datumsstempel.

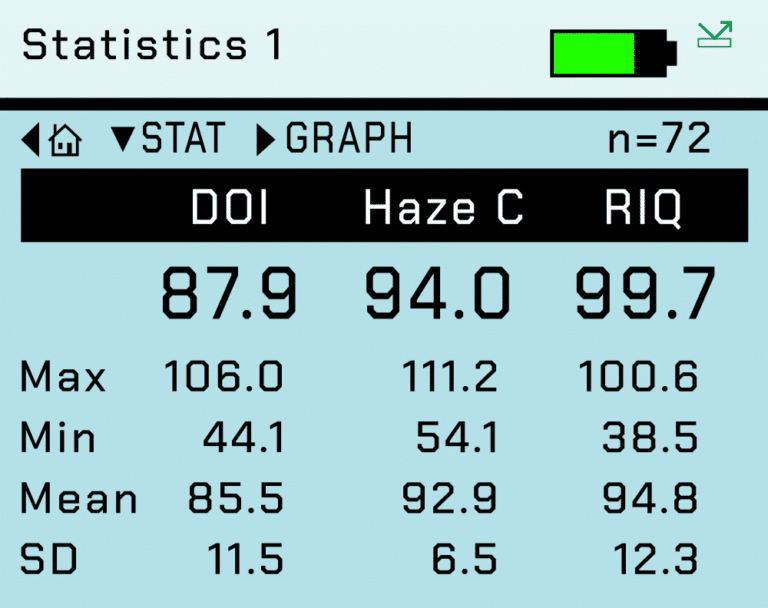

STATISTICS MEASUREMENT

Statistiken

Vollständige Statistikanzeige für die Messwerte der aktuellen Charge.

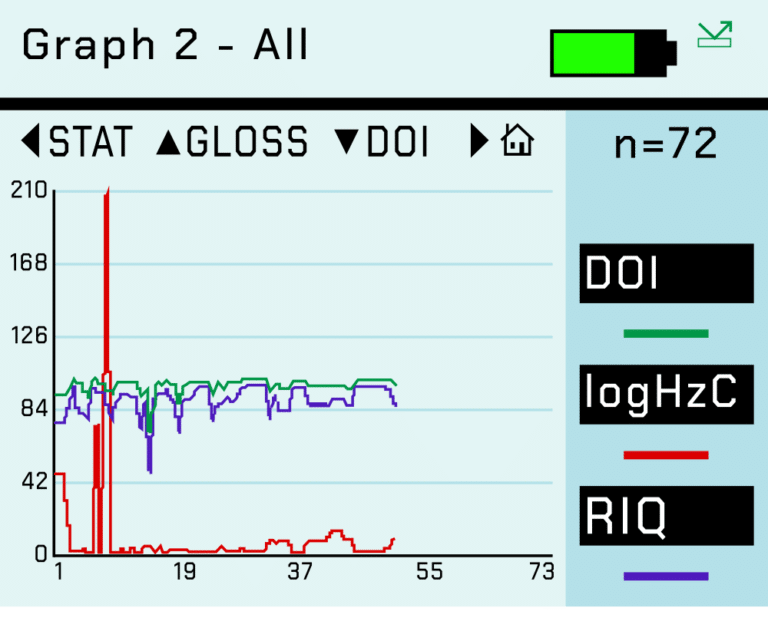

GRAPHS MEASUREMENT

Grafiken

Grafische Auswertung für schnelle Trendanalyse.

PASS FAIL RESULTS

Pass/Fail-Parameter

Definition von Pass/Fail-Parametern möglich, um Fehler sofort zu identifizieren.

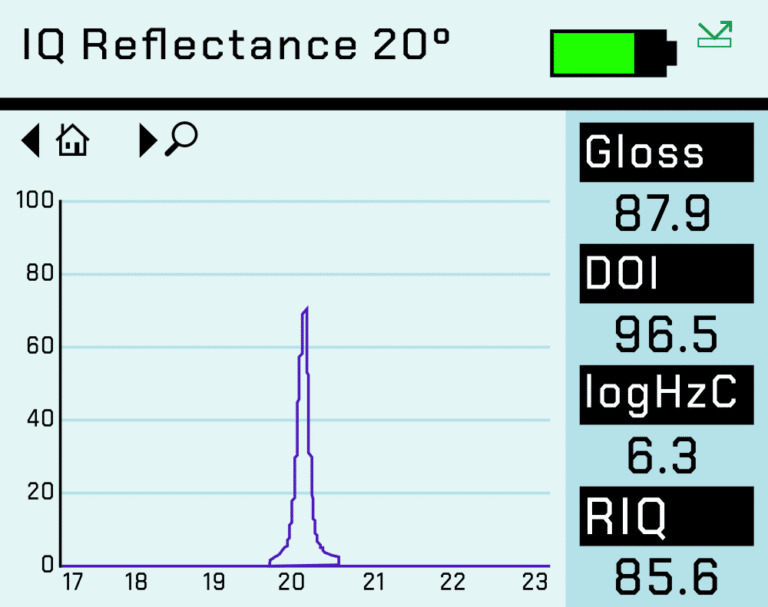

REFLECTANCE MEASUREMENT

Goniophotometrische Kurven

Unterschiedliche Arten von Oberflächenstrukturen erzeugen ein speziell geformtes, wiedererkennbares Reflexionsprofil. Diese goniophotometrischen Daten können für weitere Analysen und Vergleiche über das USB-Kabel oder das Bluetooth Data Widget auf einen PC heruntergeladen werden.

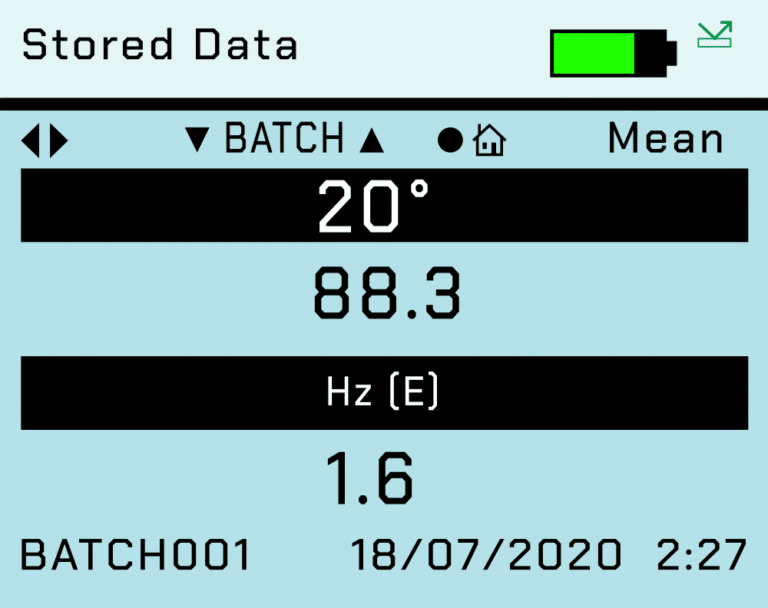

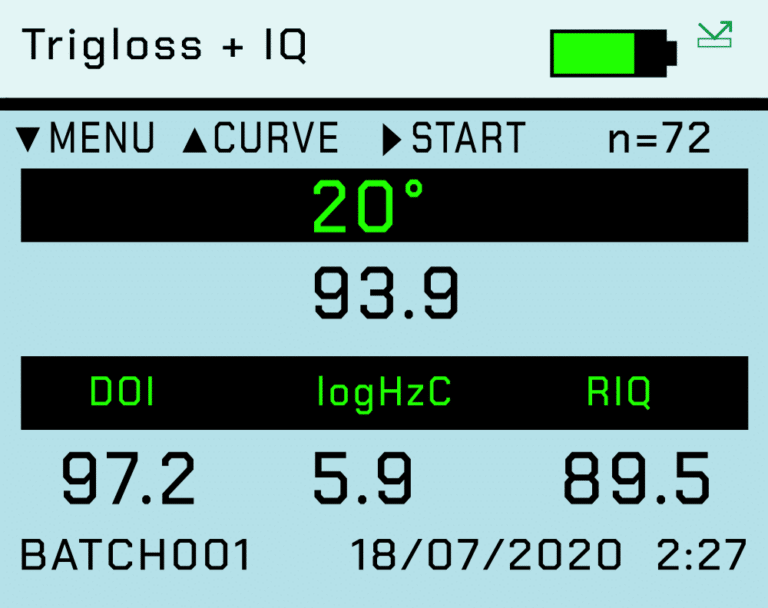

STORED DATA MEASUREMENT

Gespeicherte Daten

Anzeigen und Prüfen von auf dem Gerät gespeicherten Daten.

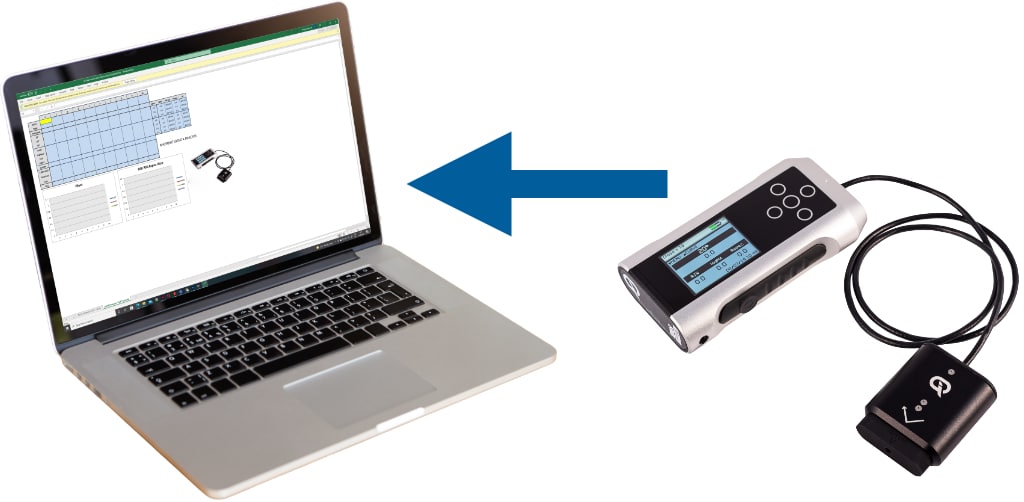

Optionen für die Datenübertragung

Vollständige integrierte Statistikfunktion mit grafischer Trendanalyse und Auswertung.

DATA TRANSFER

Datenübertragung ohne spezielle Software

Wird das Gerät über einen USB-Anschluss mit einem PC verbunden, wird es sofort als Laufwerk erkannt. CSV-Dateien können einfach und schnell mit Windows Explorer oder ähnlichen Programmen Transmission werden.

Direkte, drahtlose Dateneingabe über Bluetooth

Messwerte können direkt an Programme wie MS Excel auf Ihrem PC oder Tablet übertragen werden, was den Auswertungsprozess erheblich vereinfacht.

STATISTICAL ANALYSIS GRAPH

Statistische Analyse über die Novo-Gloss Multi Gauge-Software

Mit der im Lieferumfang enthaltenen Software können Daten einfach gemessen, importiert und verglichen sowie Messungen in verschiedene Dateiformate, z. B. PDF, Excel® oder CSV, exportiert werden.

Konfiguration des IQ Flex 20

Absolute und vergleichende Messungen

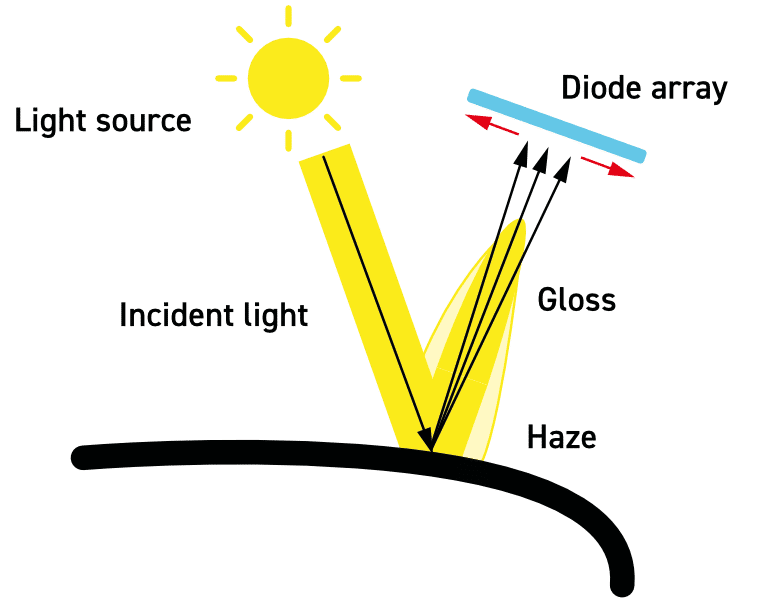

Eine Krümmung der Probe führt natürlicherweise dazu, dass das Licht vom Messsensor weg reflektiert wird. Das kann durch eine kleinere Messpunktgröße kompensiert werden, da sich die Krümmung dann weniger stark auswirkt. Bei stark gekrümmten Oberflächen sollten jedoch Vergleichsmessungen durchgeführt werden, wobei dieselbe Messpunktgröße auf ähnlich geformten Proben angewendet wird. Das ist ideal, um die Konsistenz zwischen Chargen zu vergleichen.

CALIBRATION CONFIGURATION
IQ Flex 20Adapter für verringerte
Messpunktgröße, 4 mm
Adapter für verringerte
Messpunktgröße, 2 mm
Adapter für gekrümmte
Teile
Individueller Adapter
aus dem 3D-Drucker
WiederholbarkeitFlache OberflächeHervorragendHervorragendHervorragendHervorragendn. z.
Gekrümmt mit großem Radius,
z. B. Karosserie
GutGutGutGutHervorragend
Zylinder > 20 mm øMangelhaftMangelhaftMangelhaftGutHervorragend
Zylinder < 20 mm øNicht empfohlenNicht empfohlenNicht empfohlenMangelhaftVariiert je
nach Anwendung
Kleine flache Teile
> 10 x 10 mm
HervorragendHervorragendHervorragendNicht empfohlenHervorragend
Kleine flache Teile
< 10 x 10 mm
MangelhaftVariiert je
nach Anwendung
Variiert je
nach Anwendung
Nicht empfohlenHervorragend
Komplexe Formen
(in beide Richtungen gekrümmt)
Nicht empfohlenNicht empfohlenNicht empfohlenNicht empfohlenHervorragend
Korrelation mit Ergebnissen von Standard-Glanzmessgeräten nach GlanzgradFlache Oberfläche – Hoch-
glanz: > 50 GU bei 20°
HervorragendHervorragendHervorragendHervorragendn. z.
Flache Oberfläche – mittlerer
Glanz: 30–50 GU bei 20°
HervorragendGutGutHervorragendn. z.
Flache Oberfläche – Matt-
glanz: < 20 GU bei 20°
HervorragendGutNicht empfohlenHervorragendn. z.
Korrelation mit Ergebnissen von Standard-Glanzmessgeräten nach Form der ProbeGekrümmt mit großem Radius
(Karosserie)
GutGutGutGutHervorragend
Zylinder > 20 mm ø
GutGutGutGutHervorragend
Zylinder > 20 mm øVergleichs-
messung
Vergleichs-
messung
Vergleichs-
messung
Vergleichs-
messung
Vergleichs-
messung
Zylinder < 20 mm øNicht empfohlenNicht empfohlenNicht empfohlenMangelhaftVariiert je
nach Anwendung
Kleine flache TeileAusgezeichnete Bereiche
> 8 mm x 8 mm
Gut
> 4 mm x 4 mm
Hochglanz: Gute
Bereiche > 2 mm x 2 mm
Mangelhaft für
matte Oberflächen
Nicht empfohlenHervorragend
Komplexe Formen
(in beide Richtungen gekrümmt)
n. z.n. z.n. z.n. z.n. z.

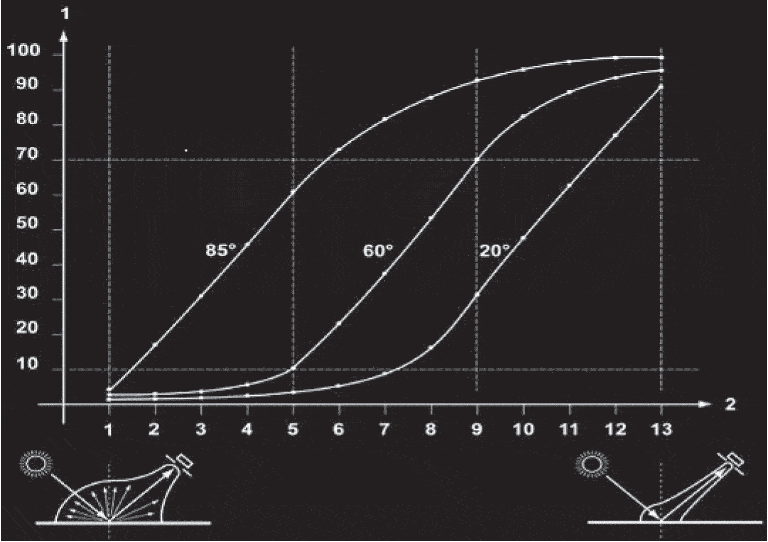

MEASURING GLOSS DIAGRAM

Gemessene Glanzgrade

ISO 2813 empfiehlt für Oberflächenmessungen bei mittlerem Glanz bis Mattglanz die Winkel 60° und 85°. Eignet sich das Flex 20 für Messungen auf derartigen Oberflächen?

Bei diesen Glanzgraden bieten die Winkel 60° und 85° eine höhere Messauflösung (kleine sichtbare Unterschiede in der Oberfläche = großer Unterschied im Glanzwert).

Auch wenn ein Winkel von 20° eine geringere Messauflösung liefert, können mit dem Flex 20 sichtbare Unterschiede im Glanz quantifiziert werden.

Der Messkopf sollte nur für Messungen auf größeren flachen Oberflächen am Gerät angeschlossen werden. Für einfache, stabile Messungen wird empfohlen, den Messkopf über das Kabel mit dem Gerät zu verbinden.

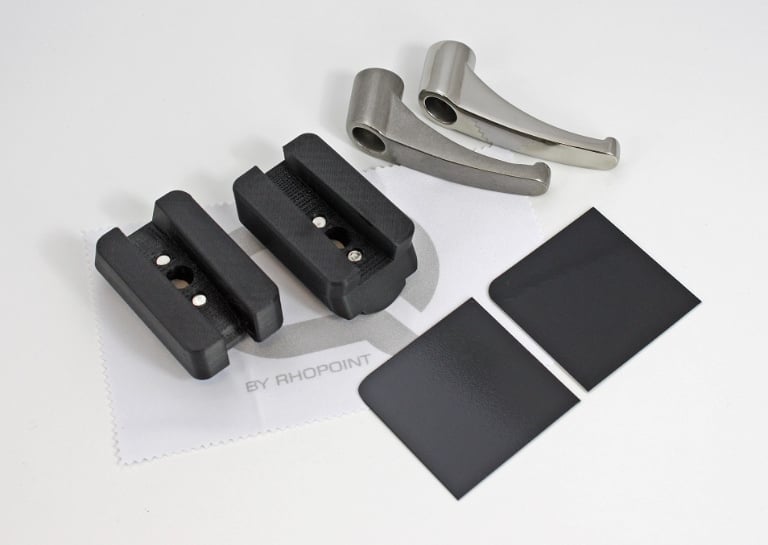

CURVED PARTS ADAPTORS

Individuelle Adapter

Individuelle Adapter verbessern die Wiederholbarkeit von Messungen bei unregelmäßig geformten Objekten, auf gekrümmten Oberflächen oder bei kleinen Teilen.

IQ Flex 20 application

Adapter für gekrümmte Teile

Adapter für gekrümmte Teile sollten für Messungen an allen Arten von zylindrischen Objekten verwendet werden.

Kalibrierung

Für eine hohe Messgenauigkeit ist es von wesentlicher Bedeutung, dass das IQ Flex 20 täglich sowie bei jedem Wechsel zwischen dem Standardmesskopf und dem 2-mm- bzw. 4-mm-Adapter kalibriert wird.

AttributMessungen unter 100 GU
(Kunststoffe und Beschichtungen)
Messungen auf polierten Metallen
> 100 GU
Standard-MesspunktgrößeKalibrierung mit schwarzer Platte in jeder Schicht (8 Stunden)
ERNEUTE KALIBRIERUNG ERFORDERLICH mit Adapter
für Standard-Messpunktgröße, wenn von Messungen
mit kleiner Messpunktgröße gewechselt wird.
Kalibrierung mit optionaler Spiegelplatte (nach Bedarf)
ERNEUTE KALIBRIERUNG ERFORDERLICH mit Adapter
für Standard-Messpunktgröße, wenn von Messungen
mit kleiner Messpunktgröße gewechselt wird.
Kleine MesspunktgrößeKalibrierung mit Adapter für kleine Messpunktgröße (8 Stunden)
ERNEUTE KALIBRIERUNG ERFORDERLICH mit Adapter
für kleine Messpunktgröße, wenn von Messungen mit
Standard-Messpunktgröße gewechselt wird.
Kalibrierung mit optionaler Spiegelplatte (8 Stunden)
ERNEUTE KALIBRIERUNG ERFORDERLICH mit Adapter
für kleine Messpunktgröße, wenn von Messungen mit
Standard-Messpunktgröße gewechselt wird.

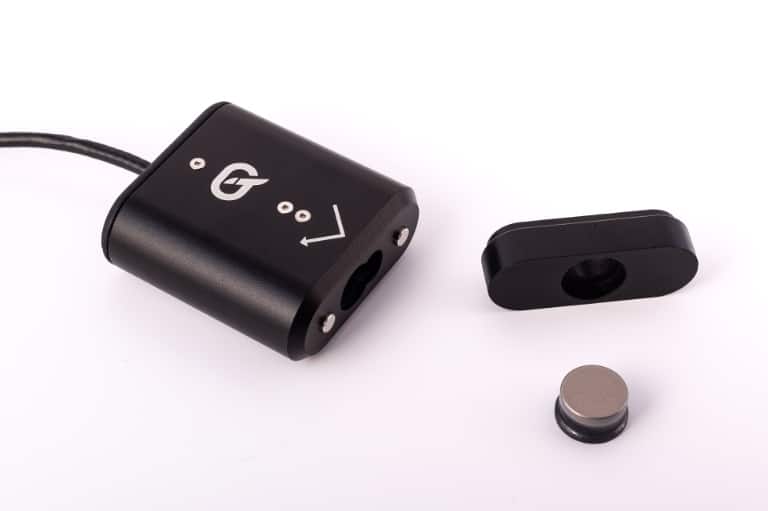

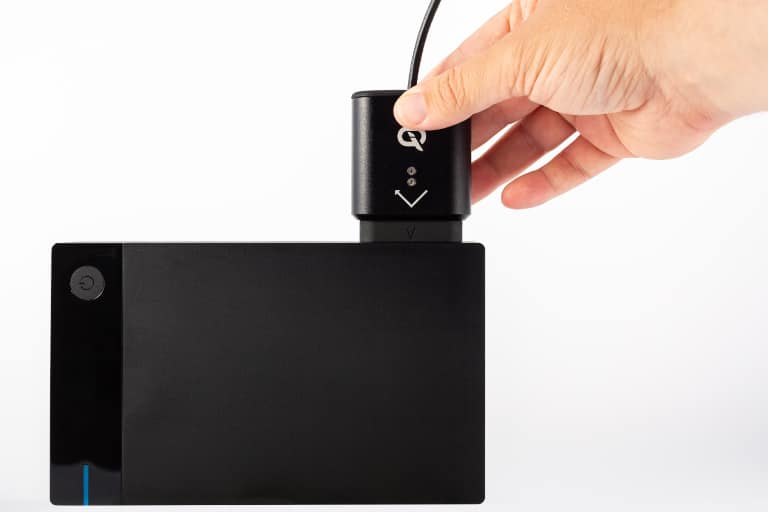

ADAPTOR FOR SMALL SURFACES

IQ Flex 20 mit Adapter für Standard-Messpunktgröße

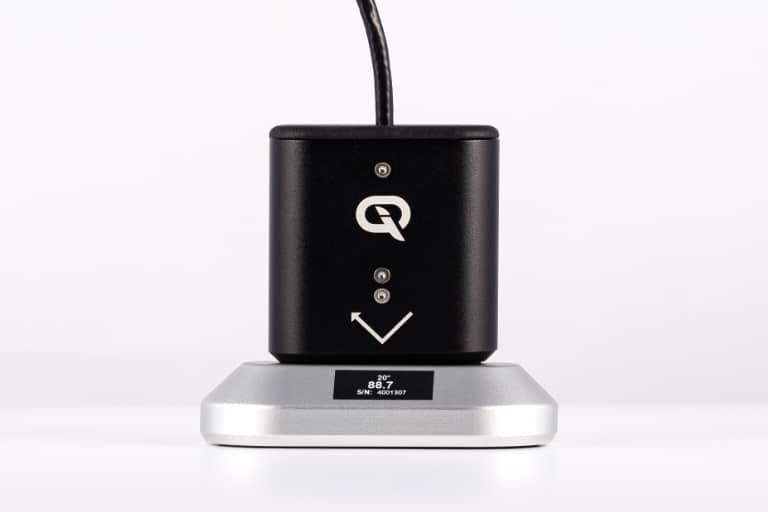

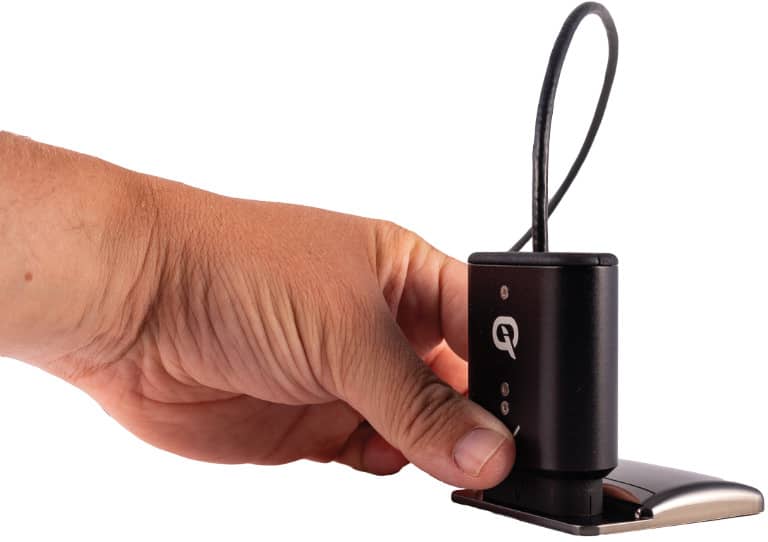

CALIBRATION TILE

IQ Flex 20 mit Kalibrierplatte

Messvorgang

  • Stellen Sie sicher, dass das Gerät gemäß dem Verfahren in der Bedienungsanleitung kalibriert wurde.
  • Wählen Sie den geeigneten Messadapter für die zu messende Oberfläche aus.
  • Platzieren Sie den Messkopf auf der Oberfläche und halten Sie ihn wie angegeben.
  • Stellen Sie sicher, dass vom Messkopf kein Umgebungslicht erkannt werden kann.

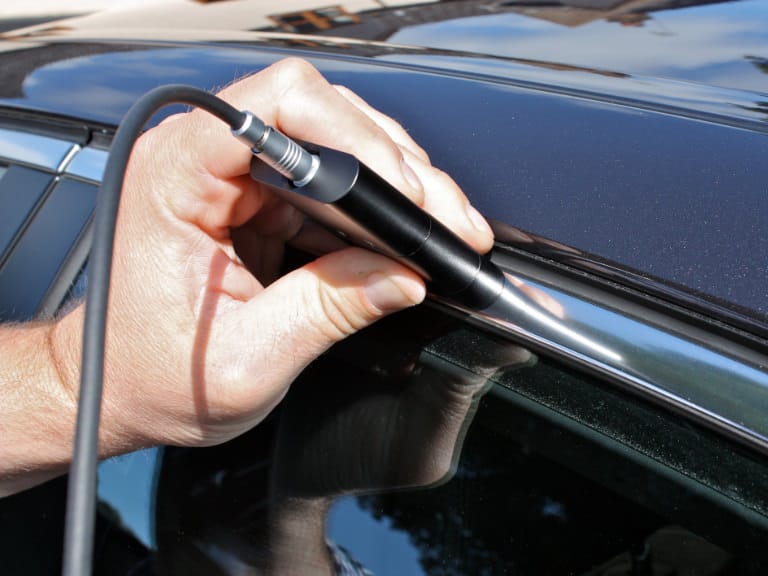

MEASURING PROCESS

Anwendungsbereiche

Anhand der Messwerte des Rhopoint IQ Flex 20 für DOI, Haze und RSPEC kann der Benutzer die Oberflächenstrukturen quantifizieren und kontrollieren, die das Erscheinungsbild von hergestellten Produkten beeinträchtigen.

Zubehör

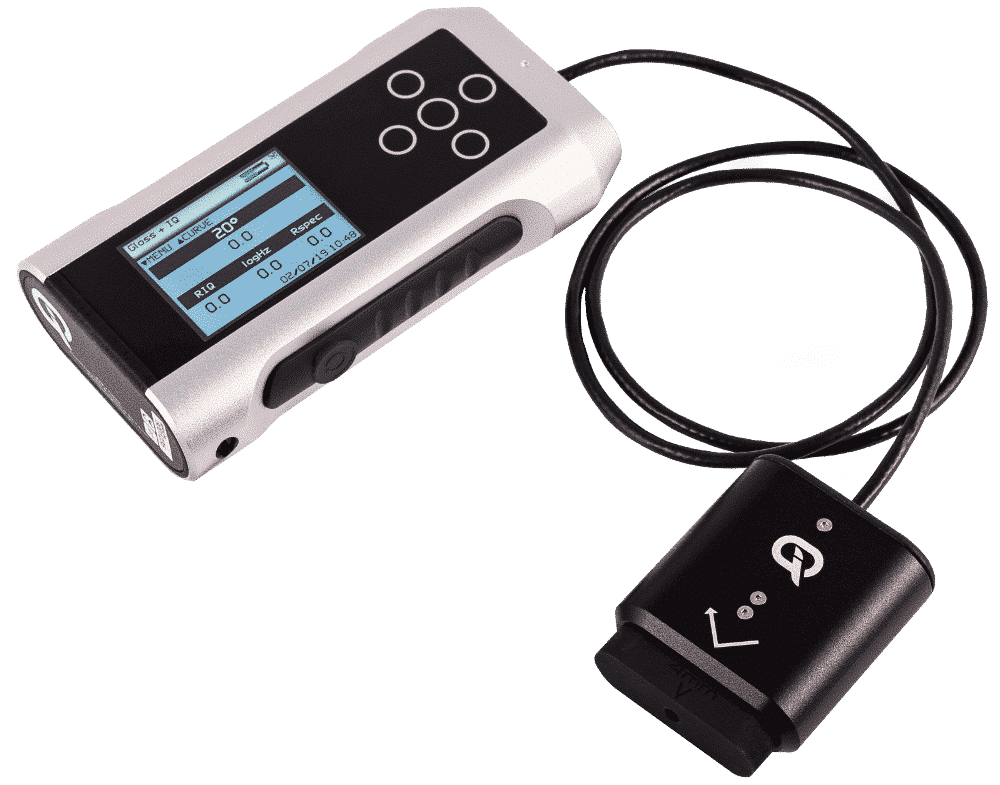

IQ FLEX 20 MAIN
Instrument mit 20°-Flex-Kopf und USB-Datenkabel

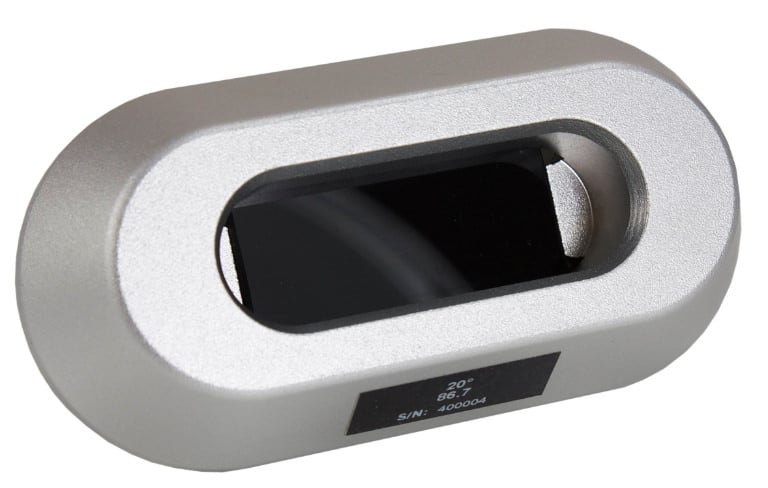

CALIBRATION TILE
Kalibrierungsplättchen mit Halter

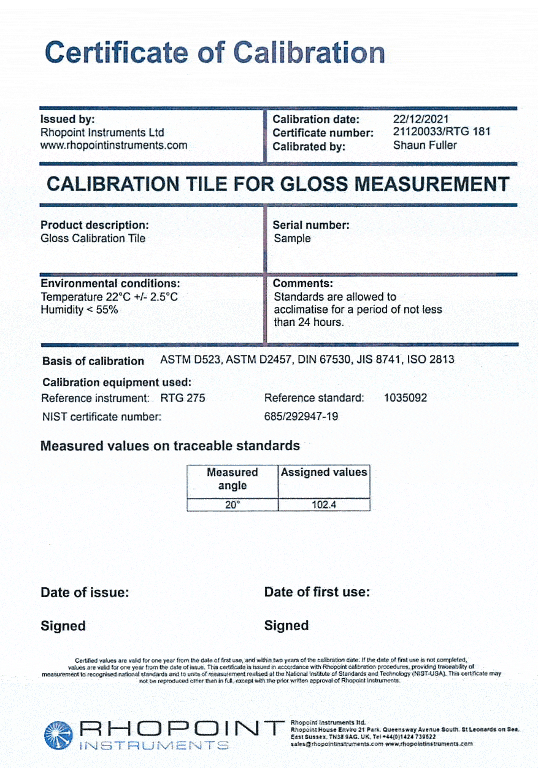

CALIBRATION CERTIFICATE IQ FLEX 20
Kalibrierungszertifikate für das Gerät und die Fliese

Ebenfalls im Lieferumfang enthalten:

1 x USB-Laufwerk mit:

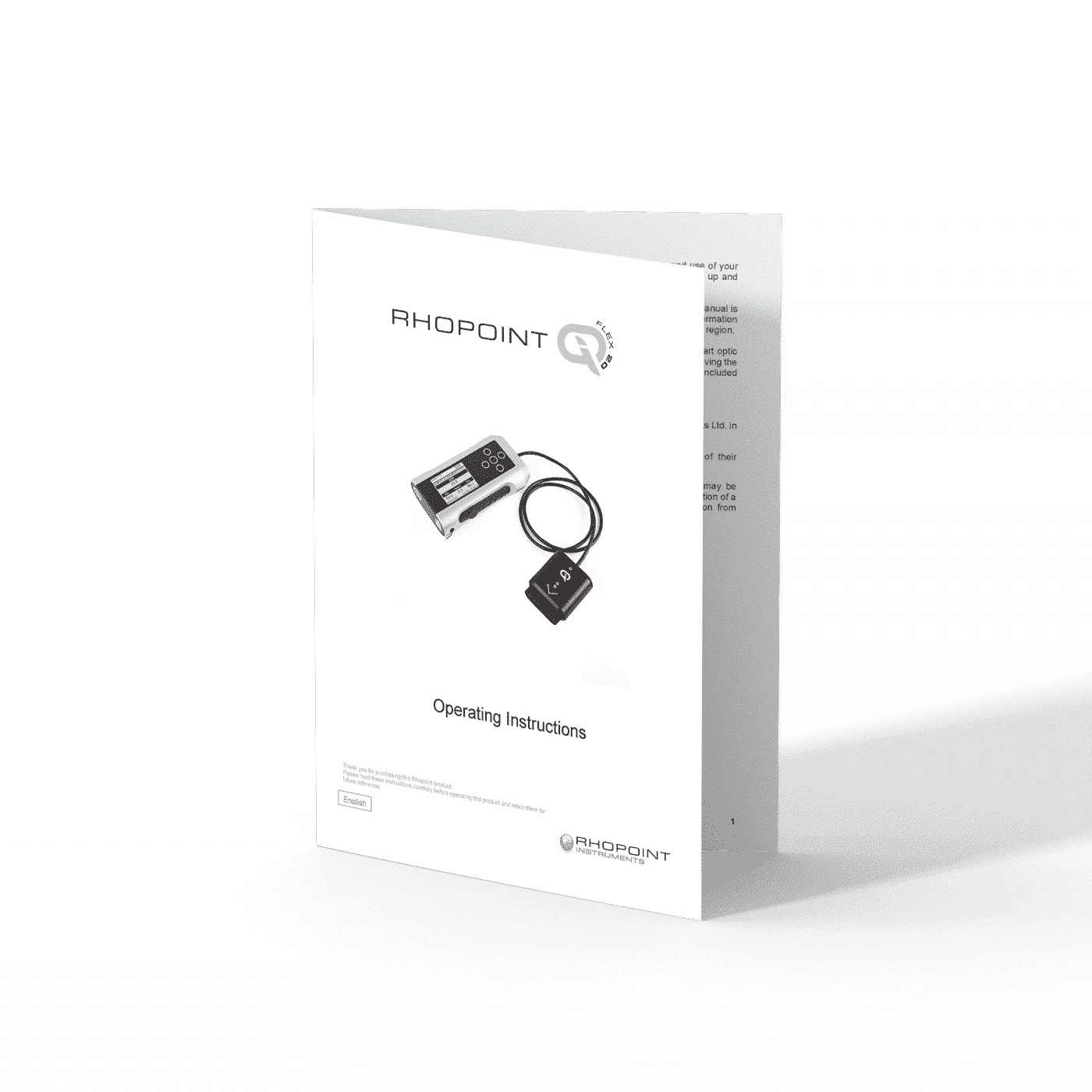

  • Bedienungsanleitung
  • Microsoft Excel-Mustertabellen
  • Bluetooth Data-App
  • Schulungsvideos
Bestellnummern – Adapter
Rhopoint IQ Flex 20A6000-016
Adapter für verringerte Messpunktgröße (4 mm)B6000-501/2
Adapter für verringerte Messpunktgröße (2 mm)B6000-502/2
Adapter für gekrümmte TeileM6000-504/NEU
Individueller Adapter (technische Zeichnung der
zu vermessenden Komponente im .dxf-Format erforderlich)
M6000-505

Spezifikationen

ProduktGerätespezifikation
Glanz/20° GlanzBereiche (GU)0–100/100–2000
Wiederholbarkeit0,2 (GU)/0,2 %
Reproduzierbarkeit0,5 (GU)/0,5 %
Auflösung (GU)0.1
Messbereich6 mm x 6,4 mm
StandardsISO 2813, ASTM D523, ISO 7668, ASTM D2457, DIN 67530, JS Z 8741
KalibrierstandardRückführbarkeit: NIST rückführbar, Messunsicherheit: 1,1 GU
RSPECSpitzenwert Glanzreflexion20 ̊ ± 0,09905 ̊
Messbereich0 GU – 2000 GU
HazeGlanzreflexion-NahbereichGemessen bei 17,2 – 19 , 21 – 22,8
Umschaltbar zwischenHaze-Einheiten (HU) und LogHaze-Einheiten (LogHU)
Auflösung0,1 HU
Wiederholbarkeit± 0,5 HU
Reproduzierbarkeit± 1,5 HU
StandardsASTM E430
RIQAuflösung0.1
Wiederholbarkeit± 0,2
Reproduzierbarkeit± 0,5
Messbereich0–100
DOIAuflösung0.1
Wiederholbarkeit± 0,2
Reproduzierbarkeit± 0,5
Messbereich0–100
StandardsASTM E430
GerätespezifikationStromversorgungWiederaufladbare Lithium-Ionen-Batterie, 6 Stunden Betrieb
> 4000 Messwerte pro Charge
LadezeitNetzladegerät: 4 Stunden
Datenspeicher8 MB = 999 Messdatensätze
Abmessungen150 mm (H) x 79 mm (B) x 34 mm (T) – ohne Messkopf
Verpackungsmaße180 mm (H) x 330 mm (B) x 280 mm (T)
Gewicht550 g
Verpackungsgewicht≈ 1,5 kg
Warennummer9027 5000
