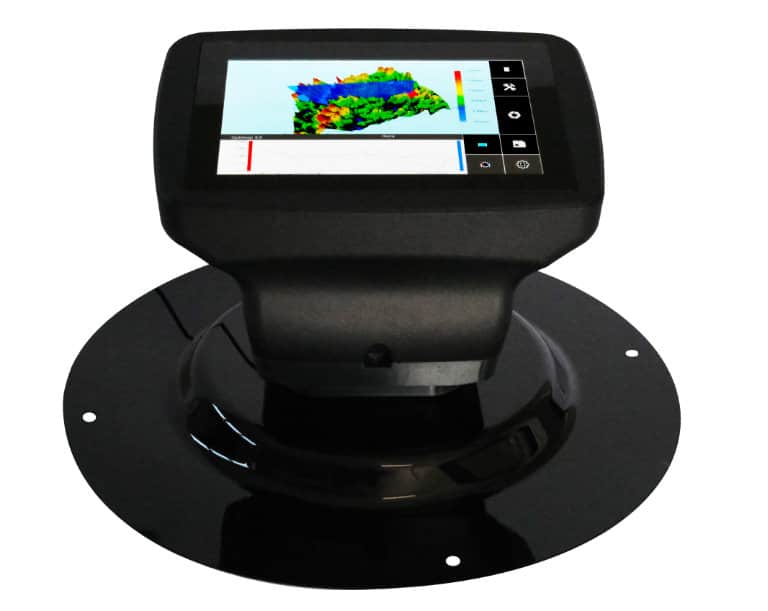

Optimap3 – System: Phasenmessende Deflektometrie (PMD)

  • Kartieren und messen Sie die Oberflächengüte mit dem Optimap3
  • Charakterisierung gängiger Oberflächenunregelmäßigkeiten einschließlich Defekte, Welligkeit und Rauheit
  • Für alle Oberflächen geeignet, von matt bis spiegelnd
  • Bildanalyse am Bildschirm
Branchen und Anwendungsbereiche
  • Verbundwerkstoff
  • Fahrzeugaußenbereich
  • Fahrzeuginnenraum
  • Farben & Lacke
  • Hüllen für Smartphones, Tablets und Laptops
  • Kunststoffe
  • Metalloberflächen
  • Möbel
Erweiterte Garantie

Mehr Informationen

Erst testen, dann kaufen

Mehr Informationen

Hochmoderne Oberflächenmesstechnik

Optimap3, die einzigartige tragbare Lösung für die Oberflächenprüfung, ermöglicht schnelle Messungen über große Flächen sowie die Analyse aller beschichteten oder unbeschichteten Oberflächentypen.

Die leistungsstarke Bildschirm-Funktionalität beinhaltet eine Querschnittsansicht, mit der übliche Oberflächenfehler, wie Defekte und Welligkeit, erkannt und charakterisiert werden können.

Bei der Qualitätskontrolle sind traditionelle Methoden zur Beurteilung der Oberflächenqualität immer noch an der Tagesordnung. Viele Methoden sind subjektiv, langwierig und unpräzise. Die Kunden von heute erwarten qualitativ hochwertige Produkte mit einer homogenen und defektfreien Oberflächengüte.

Der Einsatz des Optimap3 begegnet diesen Herausforderungen bei der Messung mit quantifizierbaren Daten für eine verbesserte Produktionskontrolle. Eine einzigartige Lösung!

In einem einzigen schnellen Durchgang erzeugt der Optimap3 Strukturkarten einer Oberfläche und zeigt Defekte und die Struktur bis ins kleinste Detail an. Die kartierten Informationen werden zu objektiven Oberflächendaten verarbeitet, die eine effektive Qualitätskontrolle des Produkts ermöglichen.

Optimap 3 graph

Der Optimap3 ermöglicht die Messung von

  • Orange Peel
  • Welligkeit
  • DOI
  • Sprühverlust
  • Einschlüssen
  • Blasenbildung
  • Krater
  • Wasserflecken

Repräsentative Oberflächenanalyse

Optimap3 misst und charakterisiert objektiv viele Aspekte der Oberflächenqualität, einschließlich Struktur, Welligkeit und lokale Fehler wie Orange Peel, Dellen und Kratzer.

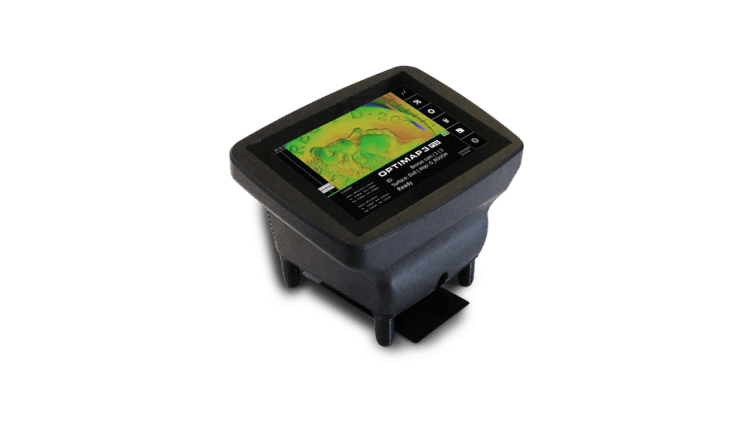

Optimap 3

Der große Messbereich (65mm x 54mm) und schnelle Messgeschwindigkeit (<10 Sekunden) ermöglichen schnelle Messungen mit repräsentativeren Ergebnissen als Profilometer oder andere optische Abtaster. Die Ausgabe kann in rückführbaren SI-Einheiten oder spezifischen Industrie-Einheiten erfolgen.

Mit seiner lateralen Auflösung von <37µm verfügt der Optimap3 über genug Power, um Oberflächenfehler zu entdecken, die selbst für das menschliche Auge schwer zu entdecken sind

optimap 3 screen graph

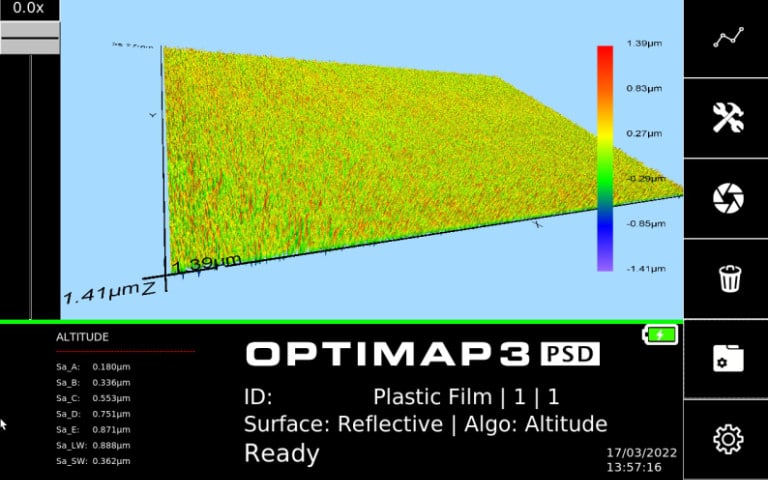

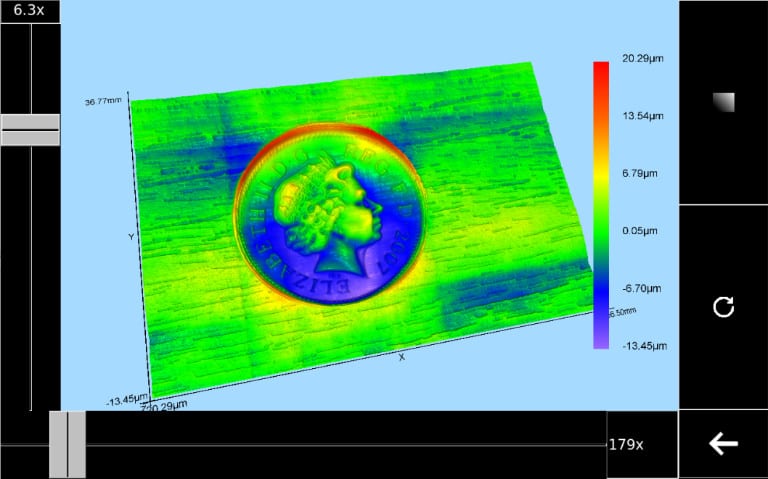

3D-Oberflächenansicht
optimap 3 screen graph
Vergrößern
optimap 3 screen graph
Querschnittsansicht (irgendwo auf der Oberfläche)
optimap 3 screen graph

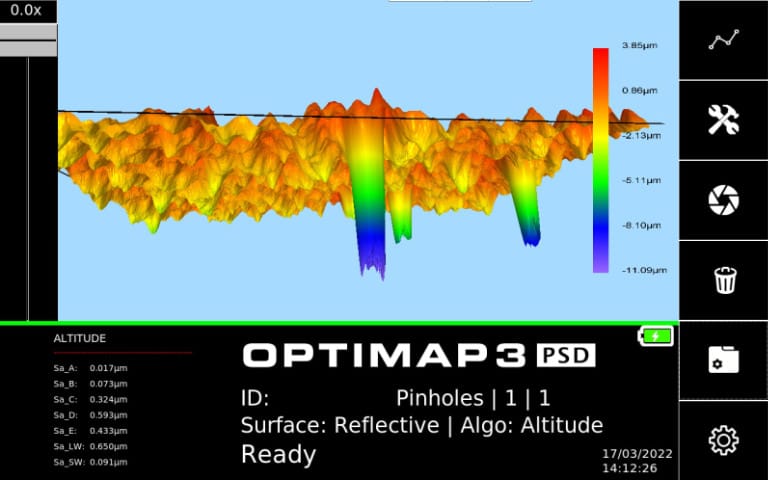

Ansicht der Oberfläche von unten
optimap 3 screen graph

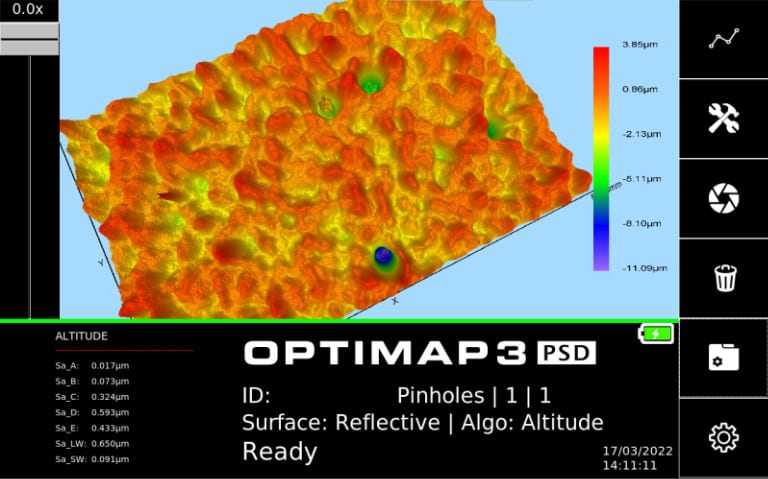

Oberfläche rotieren
optimap 3 screen

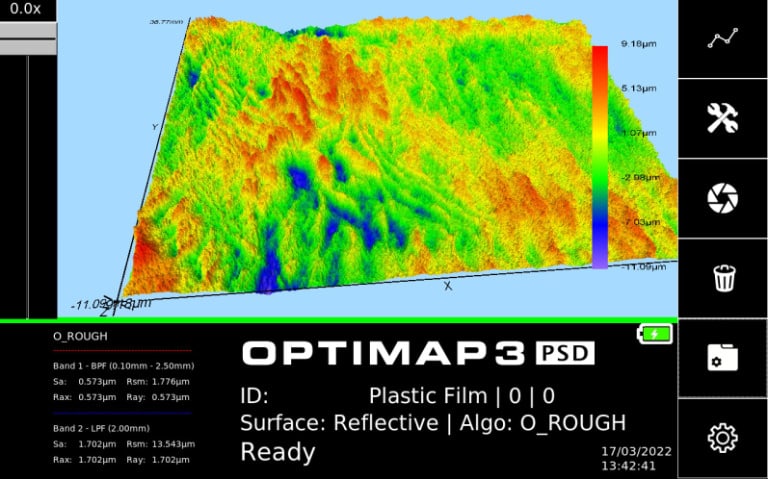

Vergrößern der Oberflächenmerkmale

Eine einzigartige Messlösung

Revolutionärer Optimap der nächsten Generation für die Oberflächenanalyse.

Der Symbol-basierte Touchscreen ist einfach zu verwenden, da der Benutzer nur auf die relevanten aktiven Bereiche des Bildschirms tippen muss.

HÖHERE Auflösung bei der VollfeldOberflächenkartierung (<0,1 µm in Z-Richtung lateral, 37 µm X-Y-Auflösung)

Ermöglicht die detaillierte Messung von Oberflächenbereichen im gesamten Feld

Doppelfokus-System mit Analyse der reflektierten Bildqualität

Erkennt automatisch den Reflexionsgrad der Oberfläche und passt das Setup entsprechend an

Integrierte Messung von Oberflächenrauigkeit/ Welligkeit

Ergebnisse sind mit Profilometrie und anderen optischen Messtechniken vergleichbar

Berührungsfreie Messung für nasse Farbe

Das EINZIGE Produkt, das die Bildung von Orange Peel bei nasser Farbe messen kann

Kompatibel mit Skalen für das visuelle Erscheinungsbild

(TAMS- und Wellenskala-Werte) werden in der Automobilindustrie und bei High-End-Anwendungen eingesetzt

Vorteile durch den Einsatz des Optimap3

Wie misst und analysiert der Optimap3 Oberflächen?

Mit der phasenmessenden Deflektometrie (PMD) wird die Oberflächentopographie kartiert.

Der Symbol-basierte Touchscreen ist einfach zu verwenden, da der Benutzer nur auf die relevanten aktiven Bereiche des Bildschirms tippen muss.

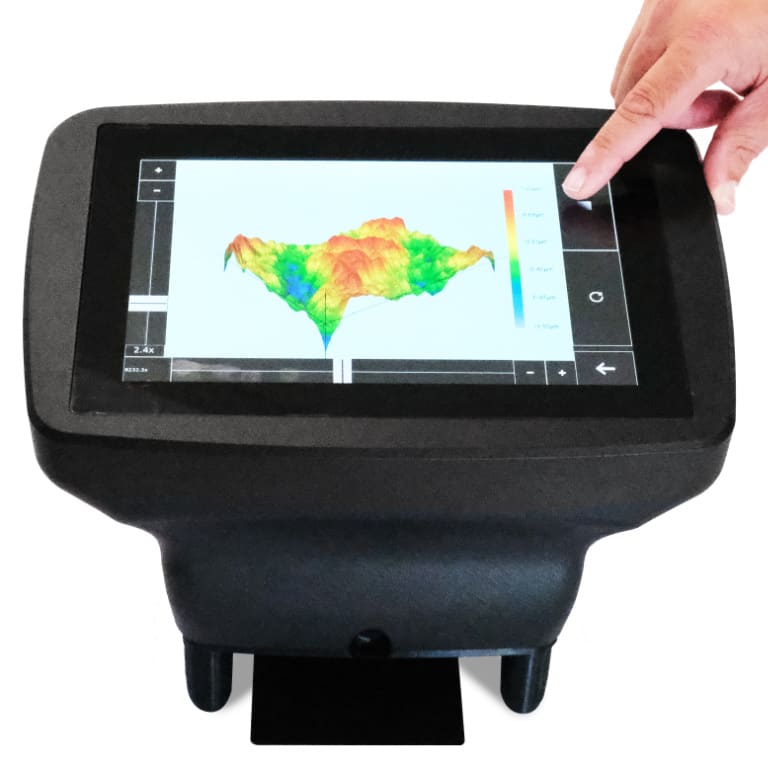

Optimap 3 product with hand

Mit der phasenmessenden Deflektometrie (PMD) wird die Oberflächentopographie kartiert.

Streifenmuster werden auf einem internen Zielbildschirm angezeigt.

Die Streifenmuster werden in X- und Y-Richtung verschoben (die Wellenformphase wird verschoben).

Optimap 3 dull mode

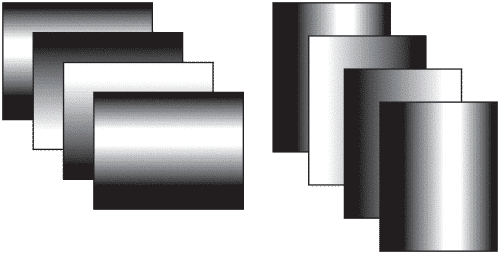

Stumpfe Oberfläche
Optimap 3 reflective mode

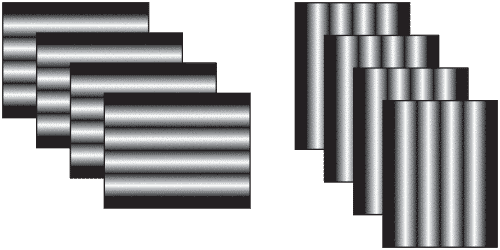

Reflektierende Oberfläche

Der Optimap3 hat zwei Modi – für reflektierende und matte Oberflächen

Hochfrequente Streifen werden für die Messung von reflektierenden Oberflächen verwendet, niederfrequente für matte Oberflächen.

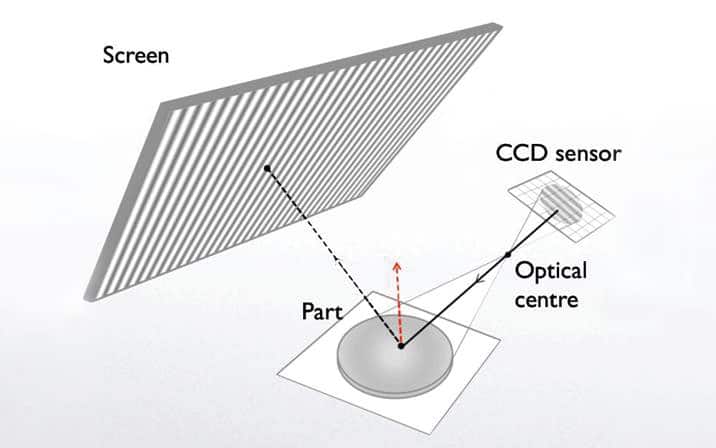

Optimap 3 diagram

PMD ist eine berührungsfreie Technik, bei der die Reflexion von Weißlicht zum Einsatz kommt

Die Streifenmuster werden von der Oberfläche reflektiert, wobei die Reflexion durch Oberflächenstrukturen und Defekte verzerrt wird.

Die reflektierten Bilder werden von einer internen Kamera mit variablem Brennpunkt erfasst.

optimap 3 screen graph

Hoch auflösende Karten zeigen die Oberflächenstruktur und Defekte

Die integrierte Engine für die PMDOberflächenkartierung kombiniert Daten von 8 reflektierten Streifenmustern in einer hoch repräsentativen Karte der gemessenen Oberfläche.

Maps of surface curvature or altitude can be displayed. High resolution maps show surface texture and defects. Built in profile tool can be used to measure the height and size of surface features.

Intuitive Bedienoberfläche

Die intuitive Bedienoberfläche des Optimap3 ermöglicht die Bedienung und Einrichtung des Gerätes sowie die Anzeige von Messgerätgebnissen.

Der Symbol-basierte Touchscreen ist einfach zu verwenden, da der Benutzer nur auf die relevanten aktiven Bereiche des Bildschirms tippen muss.

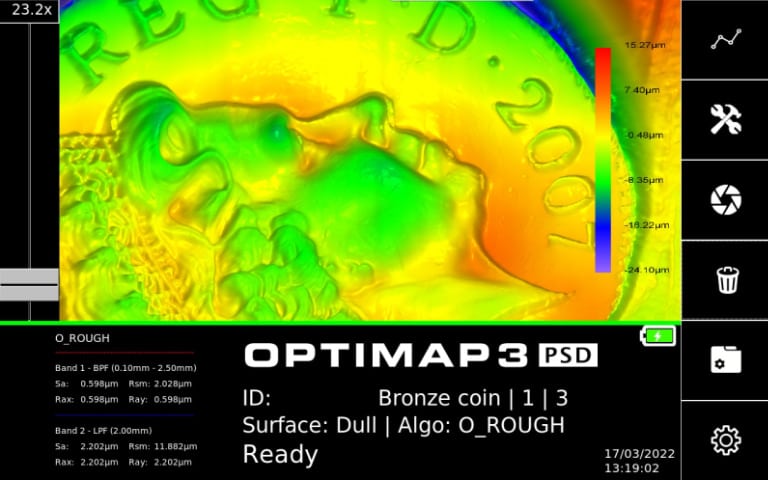

Optimap 3 screen image coin
Optimap 3 graph - coin
Optimap 3 graph - cross sections

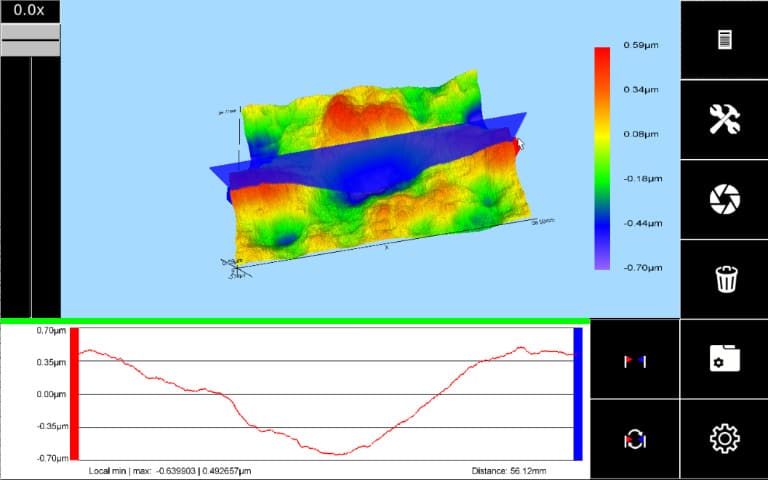

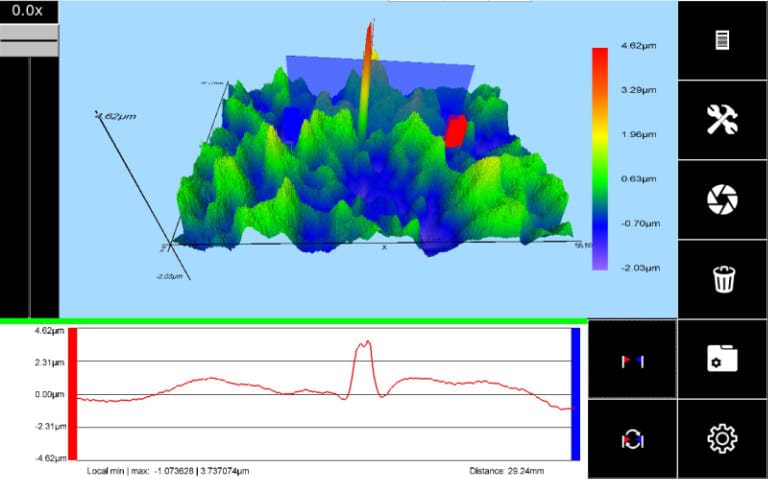

Querschnitte der Oberflächen können erstellt werden, indem Sie die gewünschte Stelle auf dem angezeigten Bild berühren. Das Diagramm wird im oberen Bildschirm dargestellt.

Der Querschnitt ist aktiv und kann über das Bild in X- und Y-Richtung verschoben werden, um die Veränderungen über die Oberfläche zu sehen.

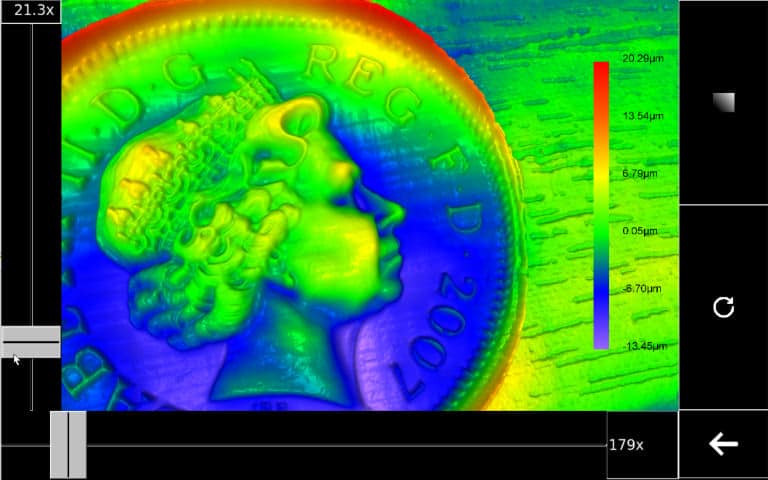

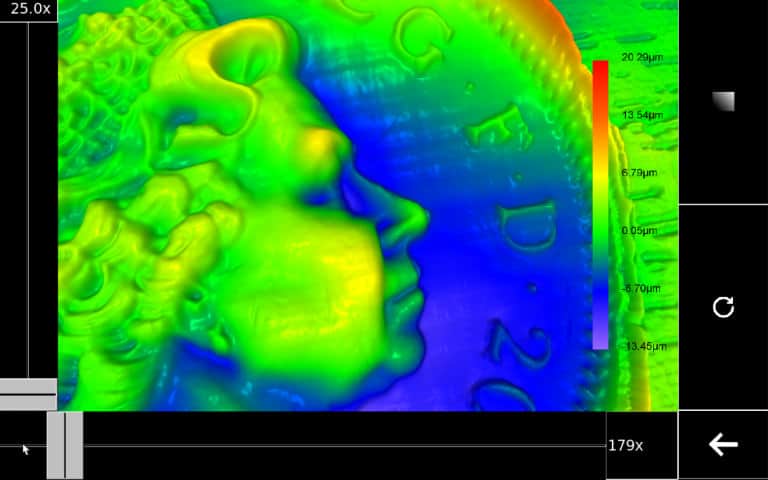

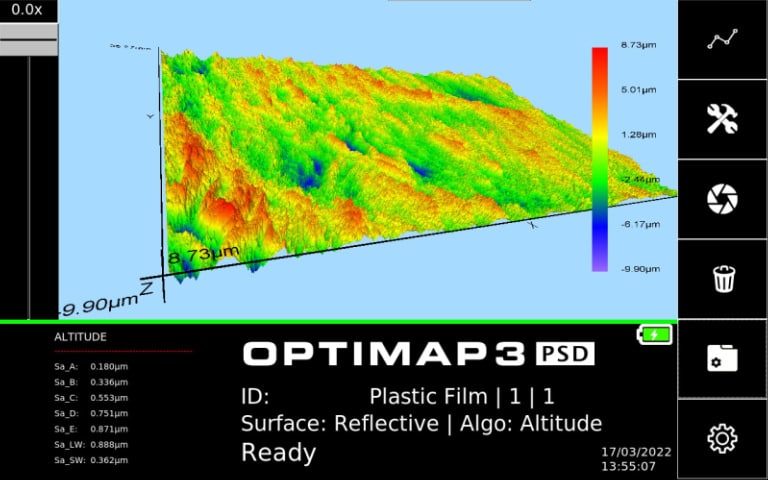

Die Vergrößerung des Bildes lässt sich über einen Vergrößerungsschieberegler einstellen.

Optimap 3 graph magnified
Optimap 3 graph magnified

Funktionen

Der robuste und präzise Optimap3 ist geeignet für den Einsatz im Labor, in Produktionsanlagen und bei Inspektionen vor Ort.

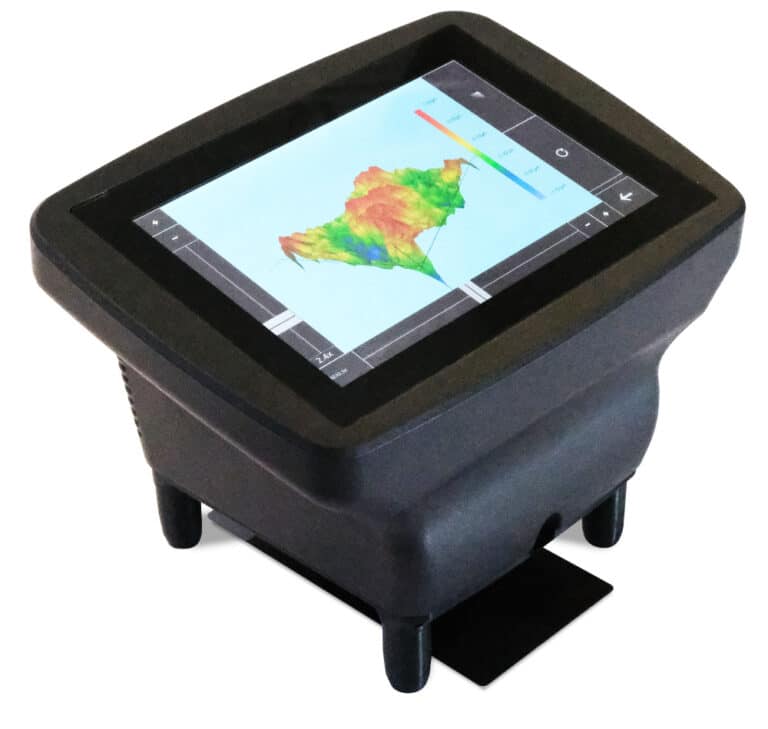

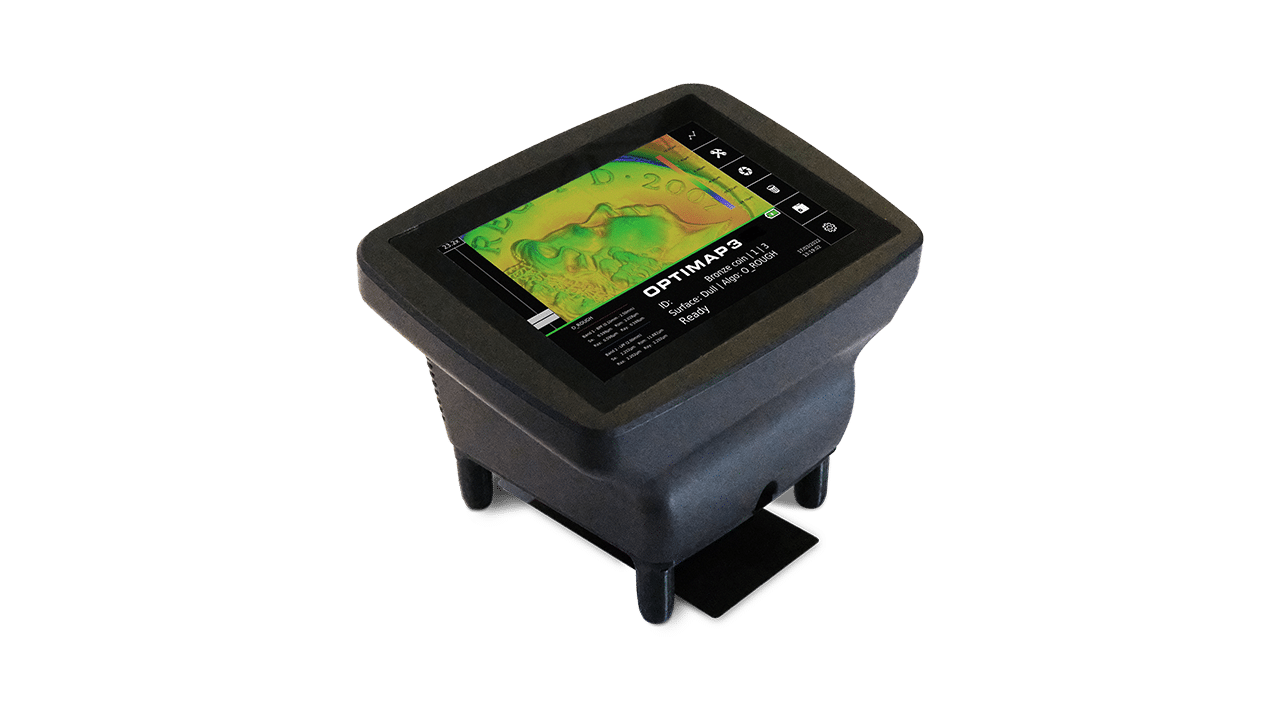

Optimap 3 angled
SD-Karte

Schnelle und einfache Transmission von Daten, Bildern und Karten.

Touchscreen

Durch die Bedienung über den Touchscreen ist der Schulungsaufwand minimal

Kamera

3.2 MP - Doppelfokus

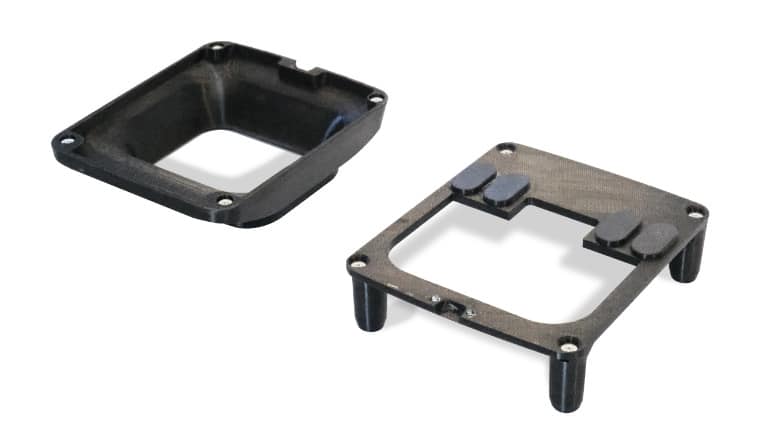

Austauschbare Messbasis

Der Einsatz mit Standardbasis oder die Verwendung einer berührungsfreien Basis für die Messung von nassen Farbfilmen sind möglich.

Kundenspezifische Ausführungen der Basis sind für die Anpassung an große gekrümmte oder geformte Teile möglich.

6 Ankerpunkte

Der Optimap3 kann für eine ermüdungsfreie Messung in Produktionsanlagen mit einem Gurtsystem befestigt werden.

Lokales
Netzwerk

Externe Verbindung zu SPC.

Statische Verwendung

Während der Messung ist kein Verschieben erforderlich, was Schäden beim Betrieb vermeidet.

Sieht mehr als das menschliche Auge

Mit einer lateralen Auflösung von <3µm können Oberflächenfehler entdeckt werden, die für das menschliche Auge nahezu unsichtbar sind

Schnelle Messung großer Flächen

In einem Messvorgang wird eine Fläche (65 mm x 54 mm) in unter 10 Sekunden kartografiert.

Messoberflächen und Anwendungsbereiche

Der Optimap3 kann bei einer breiten Palette von Oberflächen eingesetzt werden – von sehr matten Oberflächen bis Spiegelglanz.

Zubehör

Enthaltenes Zubehör

  • Referenzplatte
  • USB-Stick
  • Bedienungsanleitung
  • Optimap Reader-Software
  • 2 x Messfuß

Optimap Reader-Software

Bietet hochmoderne Tools für die Erkennung, Klassifizierung und Quantifizierung von Oberflächendefekten wie:

  • Pinholes
  • Einschlüsse
  • Kratzer

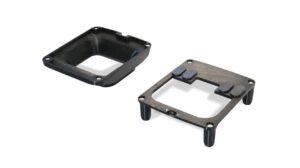

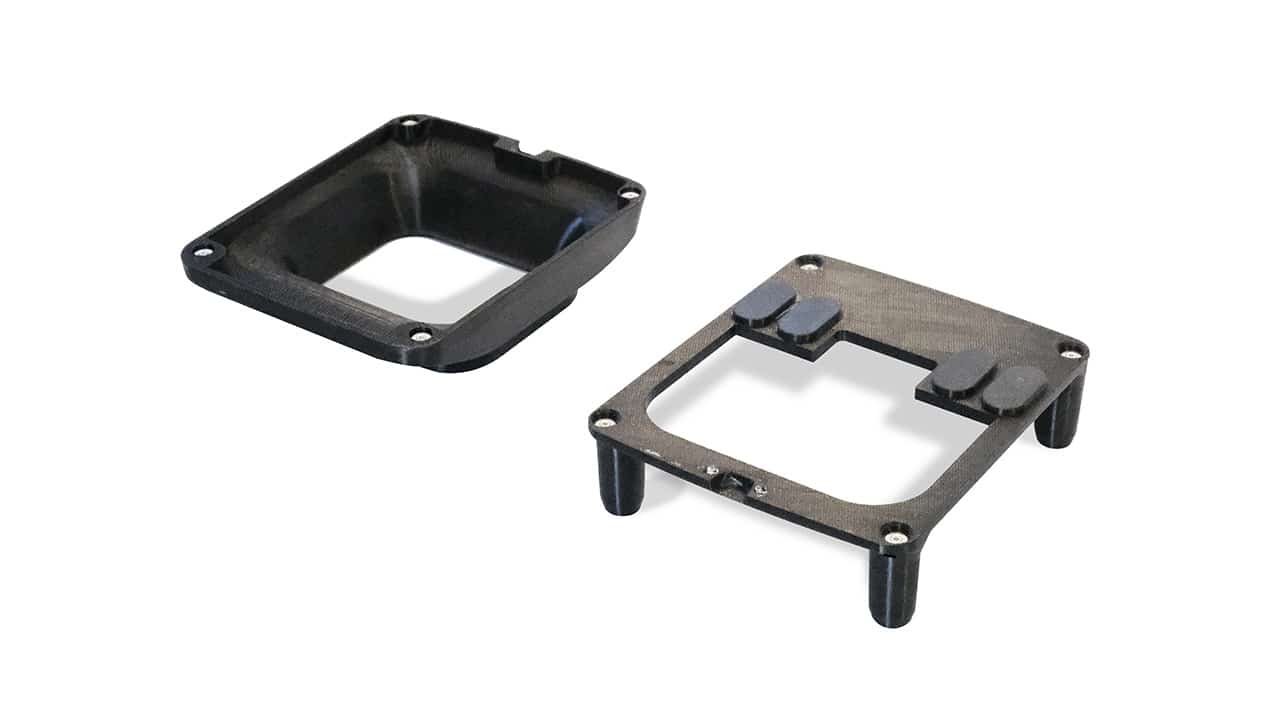

Optimap 3 accessories - bases

Geräteverifizierung

Aufgrund des PSD-Messprinzips erfordert der Optimap keine Kalibrierung.

Es wird jedoch empfohlen, regelmäßig (etwa alle 3 Monate) mit der Referenzplatte, die mit dem Gerät geliefert wird, eine Verifizierung durchzuführen.

Die Verifizierung ist einfach. Sie erfordert nur eine Messung, deren Ergebnisse mit den Werten auf der Platte verglichen werden.

Liegen die Messwerte innerhalb der zulässigen Toleranz, kann das Gerät verwendet werden. Wenden Sie sich an Ihren lokalen autorisierten Servicebeauftragten von Rhopoint, wenn sie außerhalb der Toleranz liegen.

Spezifikationen

Informationen zum Gerät
MessungKompatibilitätOptimap1, 2 & 3, TAMS, RoboTAMS
Sichtfeld65 x 54 mm
MessfokusDoppelfokus – Zielbilder und Oberfläche
Räumliche Auflösung37 µm/Pixel
Messtechniken Phasenmessende Deflektometrie
Optische Transmissionsfunktion
Linienverformungsanalyse
Oberflächenbildgebung
Messzeit10 Sekunden
Topographische Ausgabe Krümmungskarte
Höhenkarte
Filteroptionen Wellenscan-Bandfilterung
Benutzerdefinierbares ISO GPS
Hochpass, Tiefpass, Bandpass
ProfilanalyseJa
MessparameterK, Ka, Kb, Kc, Kd, Ke, KLW, KSW, T, Ta, Tb, Tc, Td, Te, TLW, TSW, Q, H, S, W, D, C, RaX, RaY, Sa, Rsm
HardwareProzessorIntel i7 Gen 5
Datenspeicher256 GB
BatterieWiederaufladbare Lithium-Ionen-Batterie 12.000 mAh
Typische Nutzungsdauer/Ladung3 bis 4 Stunden/Ladung
Kamera3,2 MP – Doppelfokus
AusgabedatenKarten/CSV-Dateien/Ergebnisdatenbank
Datenübertragung/GeschwindigkeitSD-Karte – 12,5 MB
Display10,1 kapazitiver Touchscreen 1280 x 800
Abmessungen233 mm (H) x 314 mm (B) x 235 mm (T)
Trageoptionen6 Ankerpunkte für das Gurtsystem
AufnahmevorrichtungAbnehmbare Messbasis
Weitere Optionen Messbasis für nasse Farbe
Kundenspezifische Befestigungs- und Aufnahmevorrichtungen
Gewicht3,5 kg
SchnittstelleHMI-SchnittstelleOptimap3 Bedienoberfläche – 10-Punkt-Touch
SPC-IntegrationJa
AnschlussLokales Netzwerk, USB
Bestellnummern
Optimap3 PSDA7000-003
Optimap3 berührungsfreie Basis für die Messung von nasser FarbeB7000-050
