Rhopoint ID Inline Transmissions-Haze-Messgerät

Rhopoint ID Inline Transmissions-Haze-Messgerät

  • Kamerabasiertes System
  • Quantifizieren Sie die Produkttransparenz mit Parametern, die stark mit der menschlichen Wahrnehmung korrelieren
  • Versionen mit kurzer oder langer Brennweite erhältlich, um der Produktionslinie des Kunden gerecht zu werden

Warum misst man die Erscheinungsqualität von transparenten Materialien mit einer Inline­Lösung?

Die Transparenz ist häufig ausschlaggebend fĂ¼r die Funktionalität eines hergestellten Produktes oder seine wahrgenommene Qualität. Matte Lieferetiketten mĂ¼ssen im Kontakt mit dem Produkt klar zu sehen sein, damit QR-Codes an Hochgeschwindigkeits-FlieĂŸbändern gelesen werden können. Bei Lebensmittelverpackungen aus recyceltem Kunststoff wird dagegen mehr Wert auf niedrigen Haze gelegt, damit der Kunde die leuchtenden Farben des verpackten GemĂ¼ses ungetrĂ¼bt sehen kann.

Um die Transparenz zu optimieren und zu erhöhen, ist eine fortlaufende Inline-Messung wichtiger Parameter effizienter, als gelegentlich manuell Messungen durchzufĂ¼hren. Durch das unmittelbare Feedback von den Sensoren kann der Prozess fein abgestimmt werden, wodurch sich letztendlich ein hochwertigeres Produkt und bei jedem Produktionslauf eine einheitlich hohe Qualität erreichen lässt.

Materialien mit hochqualitativer Optik haben eine geringe visuelle Auswirkung auf durch sie gesehene Gegenstände. Das Material selbst ist optisch unauffällig und fĂ¼r den Betrachter daher fast unsichtbar.

Ein von Haze betroffenes Material bewirkt, dass Farben, die durch das Material gesehen werden, ausgewaschen oder verblichen erscheinen. Wie stark dieser Kontrastverlust ist, hängt oft damit zusammen, wie groĂŸ der Abstand zwischen dem Objekt und dem transparenten Material ist.

Ein Material, das die Sicht auf Gegenstände trĂ¼bt, weist eine geringe Schärfe auf. Diese Wirkung kann direktional sein – dadurch wird ein optisches Muster im Material sichtbar.

Materialien mit niedrigen optischen Qualitäten sind visuell auffallend und werden als milchig oder opalisierend beschrieben. Mögliche im Material sichtbare Muster und Texturen lassen betrachtete Gegenstände stark verschwommen erscheinen

Die Messtechnologie des Rhopoint ID (Patent angemeldet) wurde in Zusammenarbeit mit der Eidgenössischen Technischen Hochschule (ETH) ZĂ¼rich entwickelt.

Was ist das Rhopoint ID­Inline?

Das Rhopoint ID­Inline ist ein kamerabasiertes System, das die Transparenz eines Materials anhand von Parametern quantifiziert, die der Wahrnehmung durch das menschliche Auge sehr nah kommen.

AusfĂ¼hrungen des Rhopoint ID­Inline

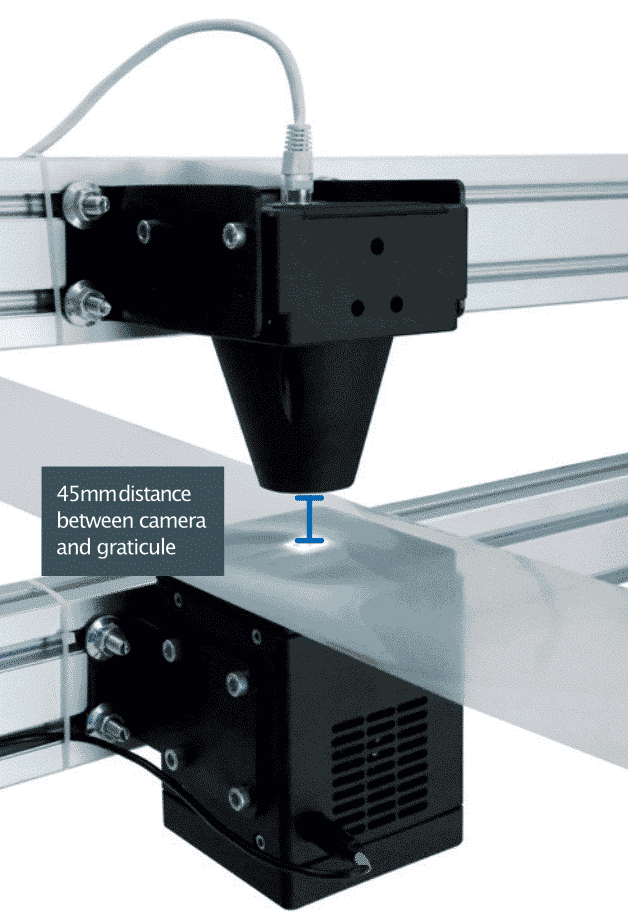

Das Rhopoint ID­Inline ist in zwei AusfĂ¼hrungen erhältlich: Bei der AusfĂ¼hrung mit kurzer Brennweite beträgt der Abstand zwischen Kamera und Strichplatte 45 mm – bei der AusfĂ¼hrung mit langer Brennweite beträgt er 170 mm.

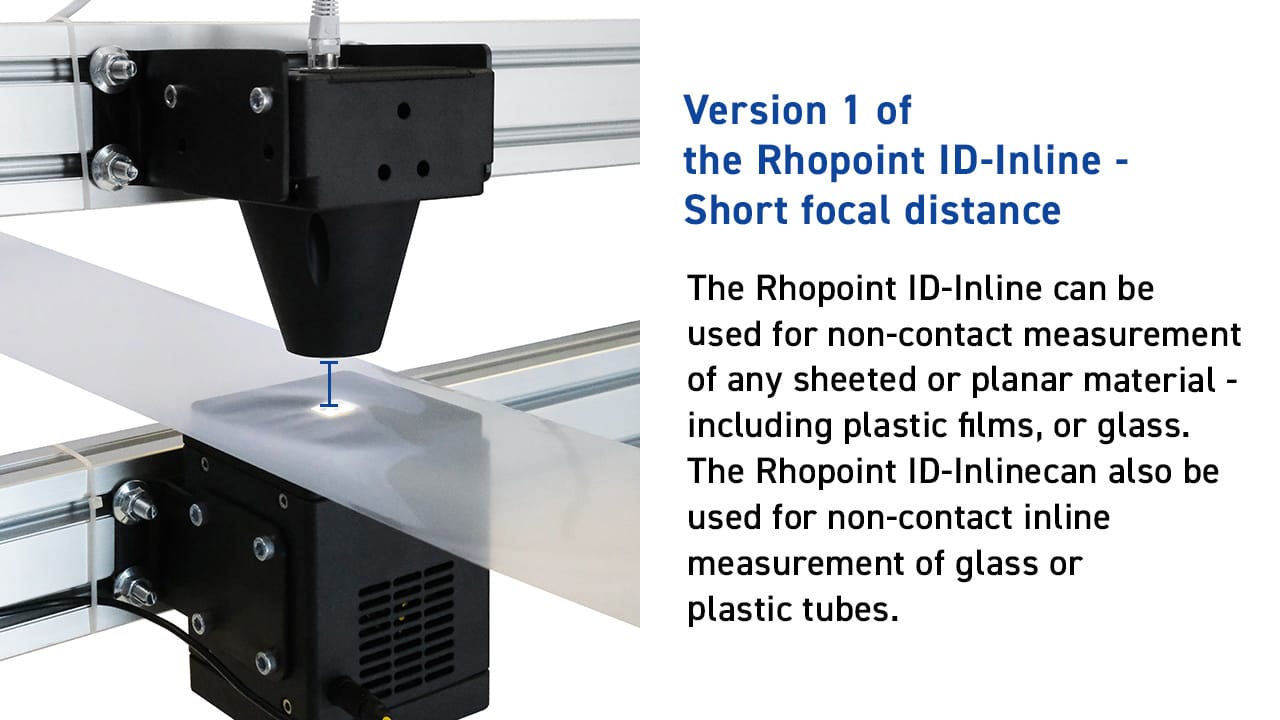

Rhopoint ID Inline short focal

Kurze Brennweite

Das Rhopoint ID-Inline kann fĂ¼r die berĂ¼hrungsfreie Messung bei allen plattenförmigen oder flächigen Materialien wie Kunststofffolien oder Glas eingesetzt werden. AuĂŸerdem eignet sich das Rhopoint ID-Inline auch fĂ¼r die berĂ¼hrungsfreie Inline-Messung bei Rohren aus Glas oder Kunststoff.

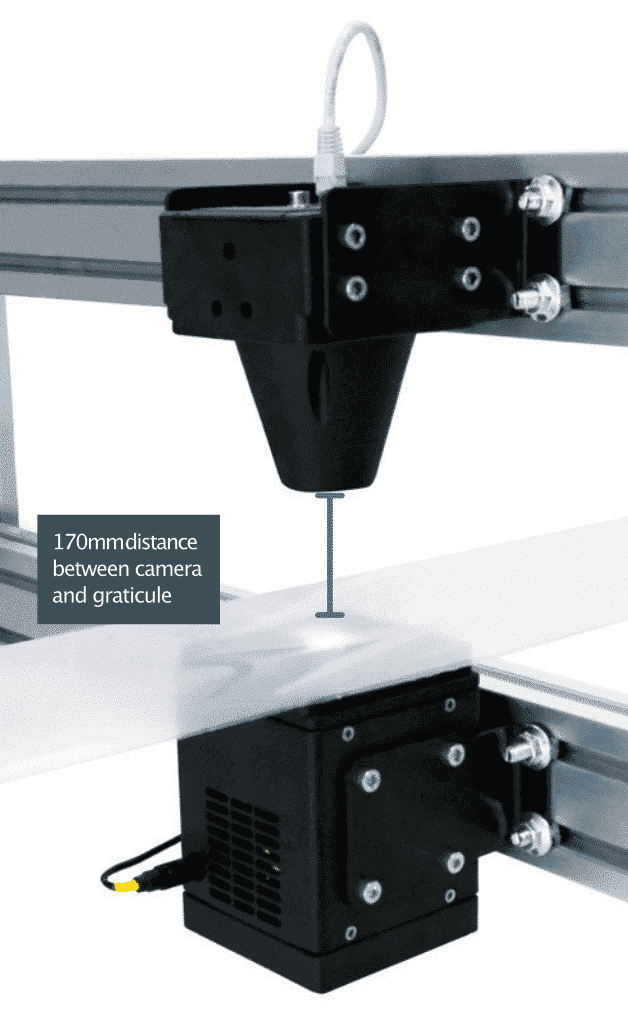

Rhopoint ID Inline long focal

Lange Brennweite

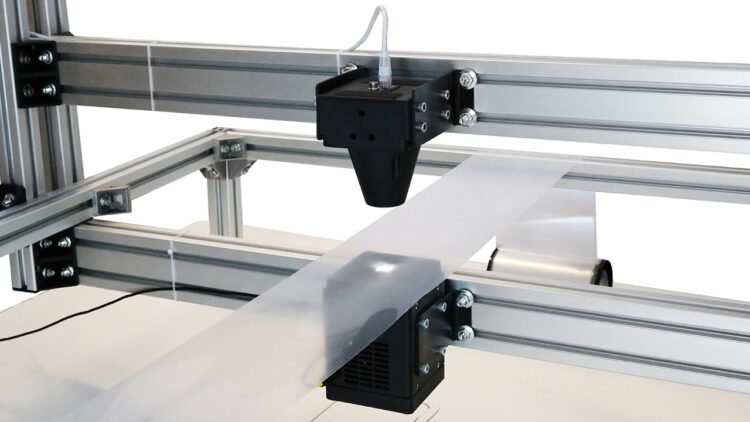

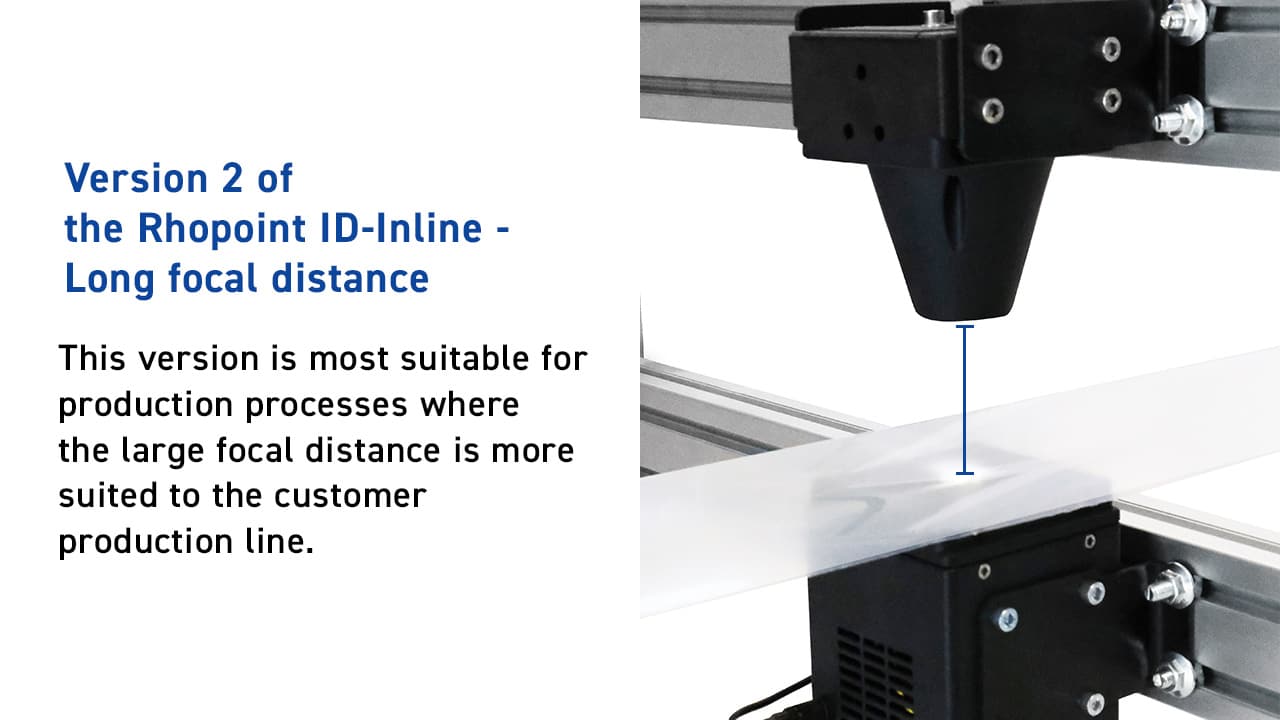

Diese AusfĂ¼hrung ist besonders gut fĂ¼r Fertigungsprozesse geeignet, bei denen die ProduktionsstraĂŸe des Kunden eine groĂŸe Brennweite erfordert

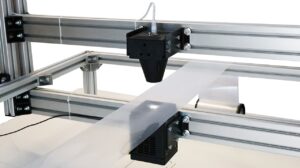

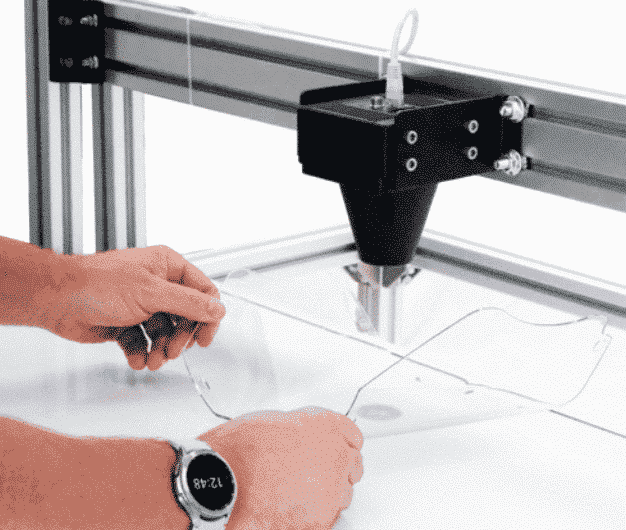

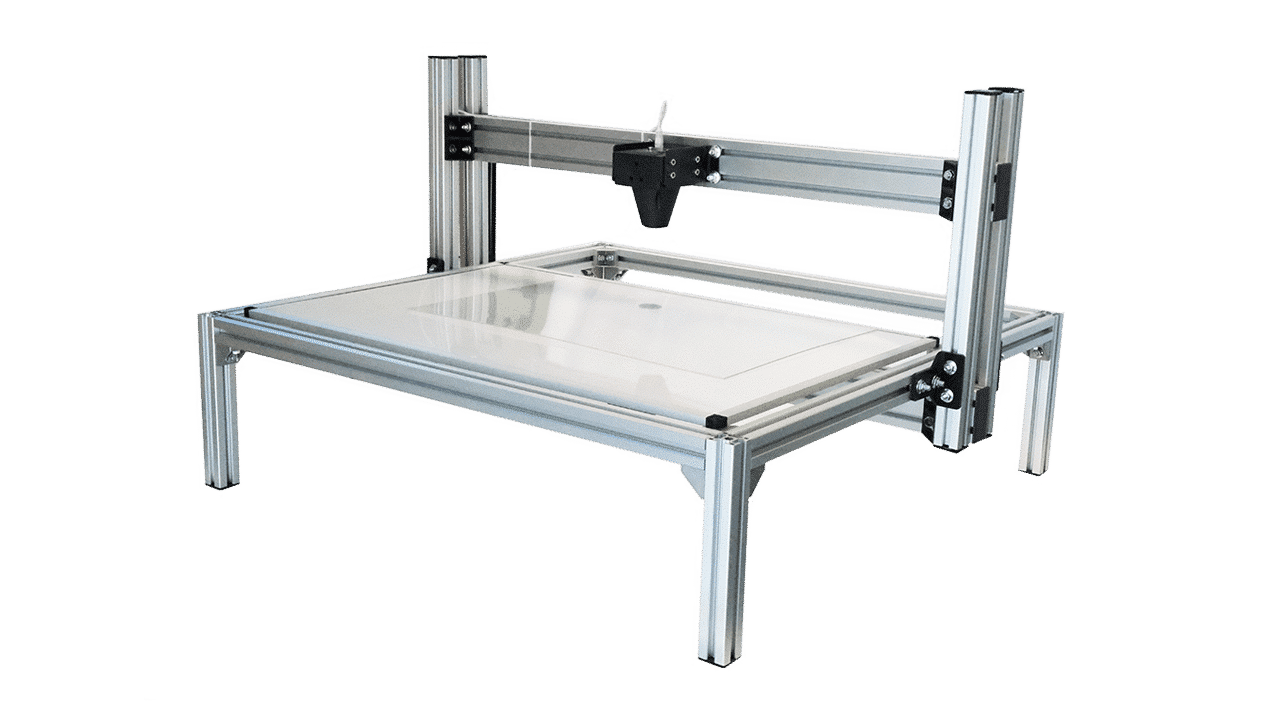

Rhopoint ID Inline product measurement station

Messstation

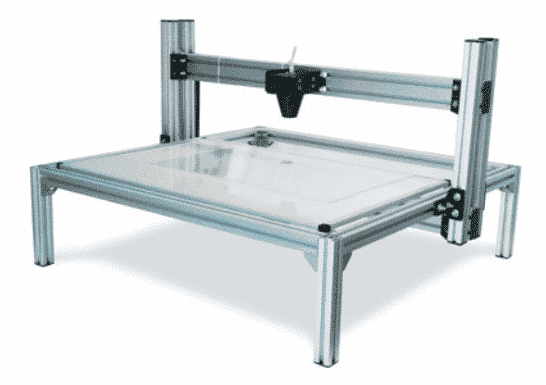

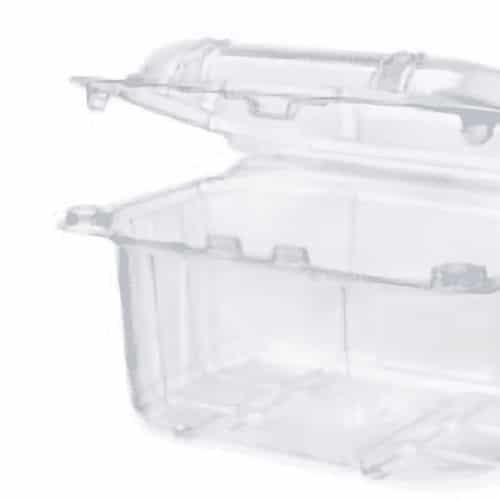

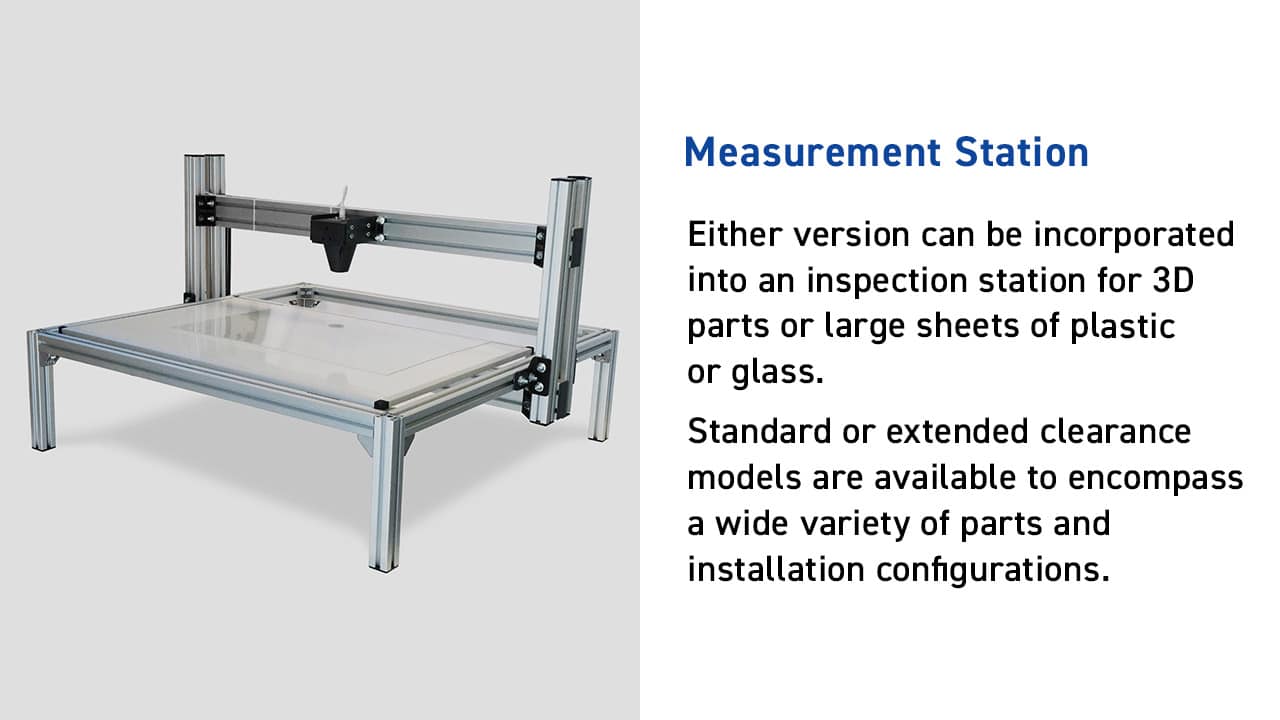

Jede AusfĂ¼hrung kann in eine PrĂ¼fstation fĂ¼r dreidimensionale Teile oder groĂŸformatige Kunststoff- oder Glasplatten integriert werden.


AuĂŸerdem sind Standardversionen und Modelle mit erhöhtem Abstand erhältlich, um verschiedensten Teilen und Montagekonfigurationen gerecht zu werden.

Welche Software­Integrationen sind fĂ¼r das Rhopoint ID­Inline verfĂ¼gbar?

Flexible Software ermöglicht die Kombination von einem oder mehreren ID­Sensoren mit kompatiblen Messgeräten. Die Messwerte werden in das Rhopoint ID Laborsoftware aufgefĂ¼hrt.

Rhopoint ID Inline Software
Rhopoint ID Inline Software

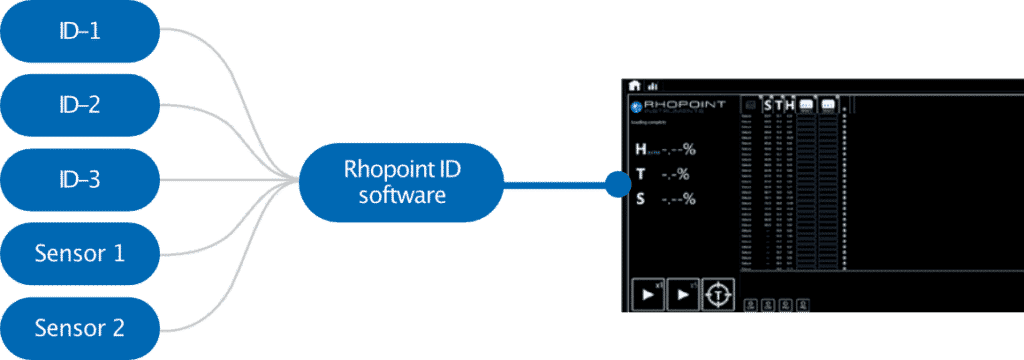

Mit das Rhopoint ID Software

Bis zu 5 ID-Geräte oder kompatible Sensoren können mit der ID-L Software verbunden und darĂ¼ber gesteuert werden. Zu allen Messparametern werden Chargenstatistiken berechnet sowie detaillierte Messbilder und Trendgrafiken angezeigt.

Rhopoint ID Inline Software
Rhopoint ID Inline Software

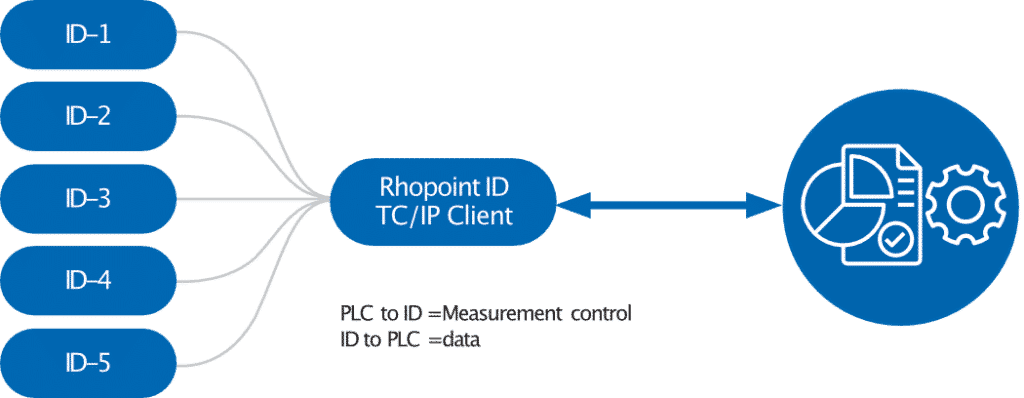

Mit dem Rhopoint TCP/IP­Client

Mithilfe des Rhopoint ID TCP/IP-Verbindungs-Clients können gleichzeitig bis zu 10 Rhopoint ID-Inline Geräte mit einer SAP/Prozessleitsoftware verbunden werden. Diese Lösung ermöglicht die unabhängige Fernsteuerung jedes einzelnen Gerätes. Die Messdaten werden mithilfe des Rhopoint TCP/IP-Protokolls ausgetauscht.

Der TCP/IP-Client wurde fĂ¼r die schnelle, effiziente Bedienung mehrerer Geräte mit der SAP/Prozessleitsoftware entwickelt. Von jedem Sensor sind bis zu 10 Messungen pro Sekunde möglich. Der Client kann auf einem lokalen PC oder Server gehostet werden.

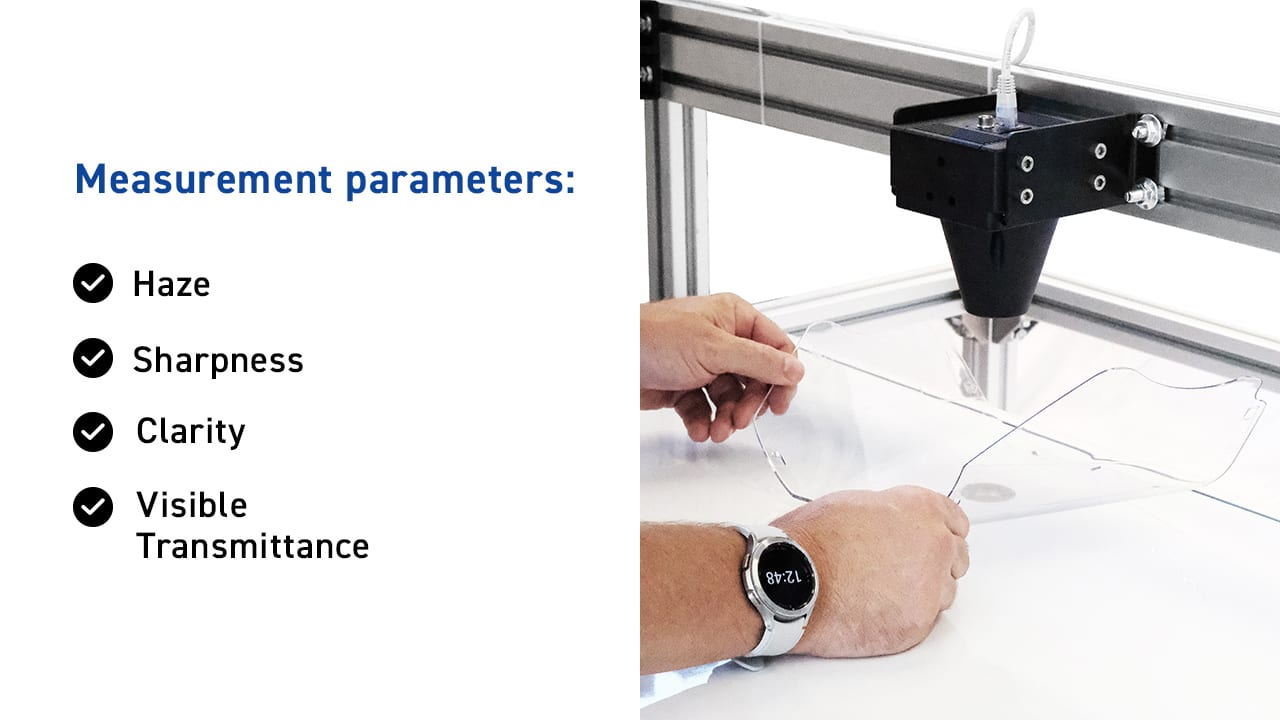

Messparameter des Rhopoint ID-Inline

Haze = 0 %

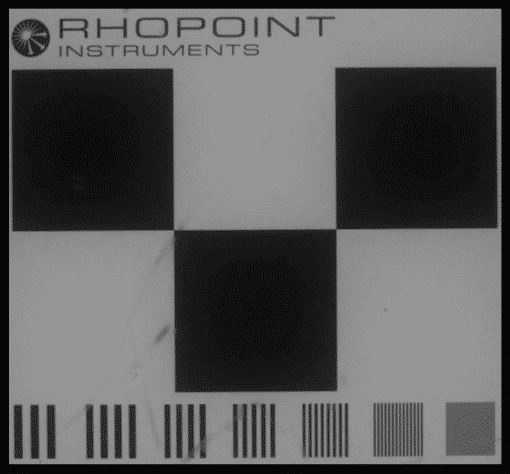

Haze = 30 %
Haze = 0 %
Haze = 30 %

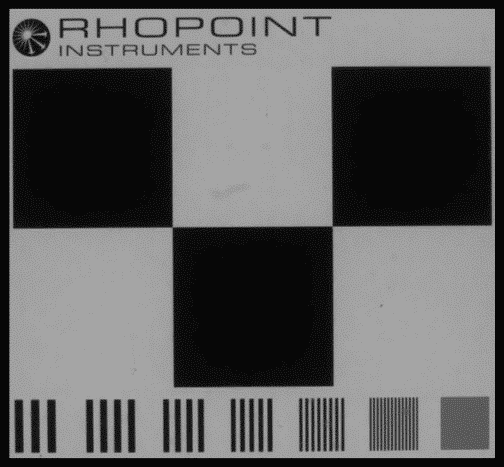

Haze

Haze: quantifiziert den Kontrastverlust von Gegenständen, die durch ein Material betrachtet werden.

Ein Material mit Haze ändert das Erscheinungsbild sowohl des Materials an sich als auch der durch es betrachteten Gegenstände. Dies kann zu einer Verminderung der wahrgenommenen Qualität fĂ¼hren.

  • Das durch das Material gesehene Produkt erscheint leblos und matt – Details bleiben jedoch scharf sichtbar.
  • Die Farbe eines betrachteten Gegenstands erscheint ausgewaschen und verblichen.
  • Das Material selbst erscheint trĂ¼b oder milchig.

Messen Sie Haze mit dem Rhopoint ID und stellen Sie sicher, dass Ihre Produkte ein optimales Erscheinungsbild aufweisen und von Ihren Kunden klar erkannt werden können.

Wie wird Haze beeinflusst?

Haze kann durch verschiedene Faktoren beeinflusst werden: Auswahl von Kunstharz, Gussverfahren und Oberflächenstrukturen.

Ursachen fĂ¼r Haze (Haze TrĂ¼bung statt
Glanzschleier):

Auswahl von Rohmaterialien

Zum Beispiel durch inkorrekte Schmelzviskosität von Kunststoffen bei bestimmten Verfahren.

Verfahrensparameter

Zu schnelles AbkĂ¼hlen von Kunststoffen kann in der Bildung von Mikrotexturen auf der Folienoberfläche oder Strukturen in der Folie resultieren; beides vermindert die optische Qualität.

VerschleiĂŸ von Maschinen

Abnutzung und VerschleiĂŸ von Formen, KĂ¼hlwalzen und Gussformen kann zu sichtbaren Oberflächenmängeln im Material fĂ¼hren.

Haze-Messung mit dem Rhopoint ID

Schärfe

Schärfe quantifiziert den Verlust von wahrgenommenen Details bei Gegenständen, die durch ein Material betrachtet werden.

Was bewirkt reduzierte Schärfe?

Ein Gegenstand erscheint scharf und klar, wenn er durch ein Material mit hoher Schärfe betrachtet wird. Mit abnehmender Schärfe des Materials erscheint der Gegenstand unscharf und verschwommen.

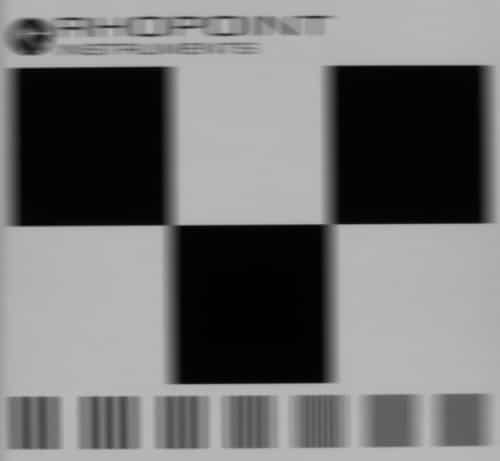

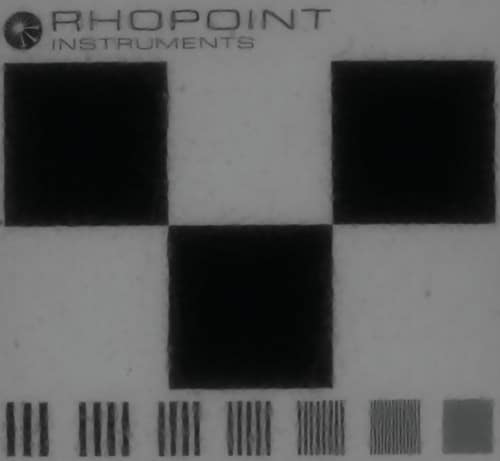

Hohe Schärfe (S = 98,71 %)

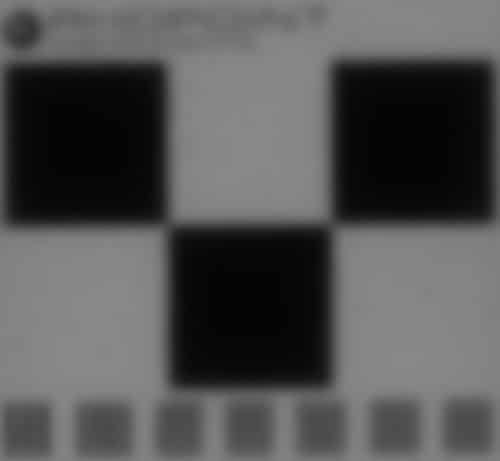

Mittlere bis hohe Schärfe (S = 76,34 %)

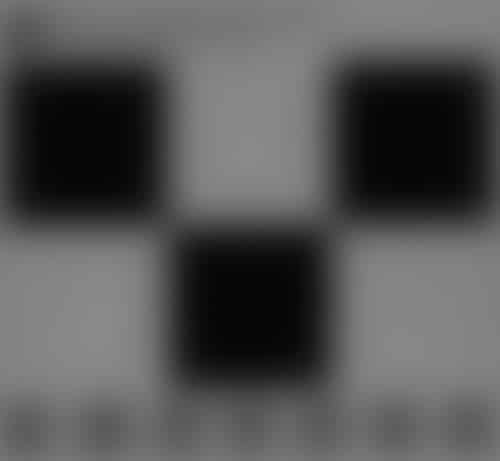

Mittlere bis geringe Schärfe (S = 49,62 %)

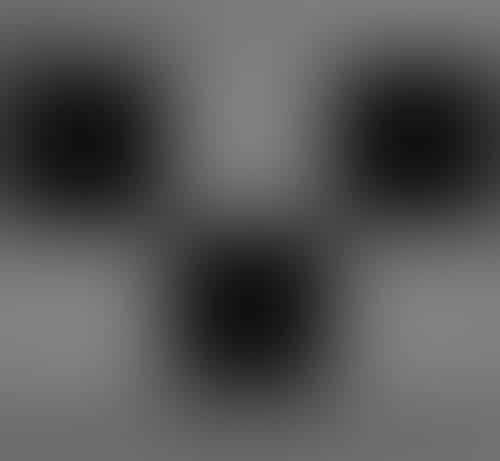

Geringe Schärfe (S = 18,02 %)

Anisotrope Schärfe. Messung nur mit Rhopoint ID-L möglich.

Ein Material weist oft optische Effekte auf, die direktional, also gerichtet sind. Diese Phänomene sind häufig auf spezifische Verarbeitungsfehler bei Kunststoffteilen zurĂ¼ckzufĂ¼hren.

Kunststofffolien weisen oft eine sichtbare Textur auf. Diese verursacht beträchtliche QualitätseinbuĂŸen bei der Durchsichtigkeit.

Direktionale Effekte

Das Rhopoint ID ist das einzige Gerät zur Messung von direktionalen Effekten in Materialien unter Verwendung der ID-Labor-Analysesoftware.

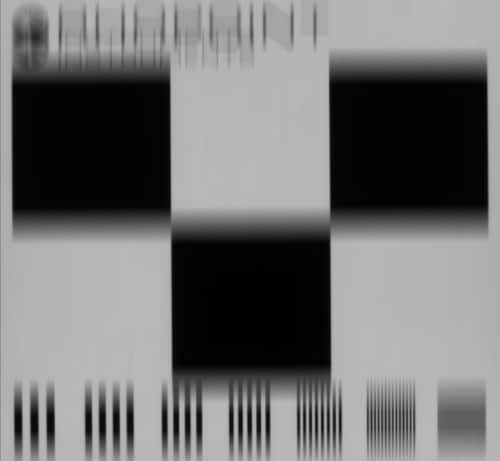

Die Abbildungen rechts zeigen die optische Auswirkung verschiedener ID-Schärfewerte (S) in vertikaler und horizontaler Richtung.

Die Messung von direktionalen Effekten kann fĂ¼r die fortschrittliche optische Qualitätskontrolle sowie fĂ¼r die Anpassung von Prozessparametern verwendet werden, um eine optimale Transparenz zu erreichen.

Horizontal
SV = 95 %
SH = 70 %
Vertikal
SV = 80 %
SH = 95 %

  • ID-Schärfemessungen bieten im Vergleich zu Clarity-Messungen eine verbesserte Messauflösung
  • ID-Clarity-Messungen sind vollständig mit bestehenden Geräten kompatibel

Hinweis: Bei Clarity- und Schärfemessungen werden KEINE optischen Mängel erfasst, die mit welligen Oberflächen oder Orange Peel in Verbindung stehen.

Clarity

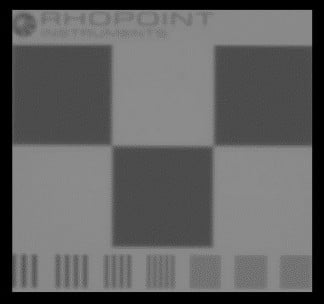

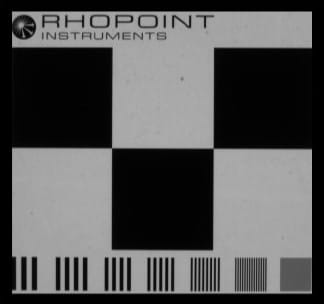

Quantifiziert die Unschärfe eines Gegenstands, der durch ein Material betrachtet wird. Die Ergebnisse sind proportional zur Schärfe, aber die Messskala ist komprimiert und die Messauflösung ist reduziert.

Clarity ist ein MaĂŸstab, der von traditionellen Haze- und Bildschärfe-Messgeräten verwendet wird. Wenn die Messung mit einer 8-mm-dicken Adapterplatte erfolgt, entsprechen die Clarity-Messungen mit dem Rhopoint ID den fĂ¼r diese Messgeräte festgelegten Spezifikationen.

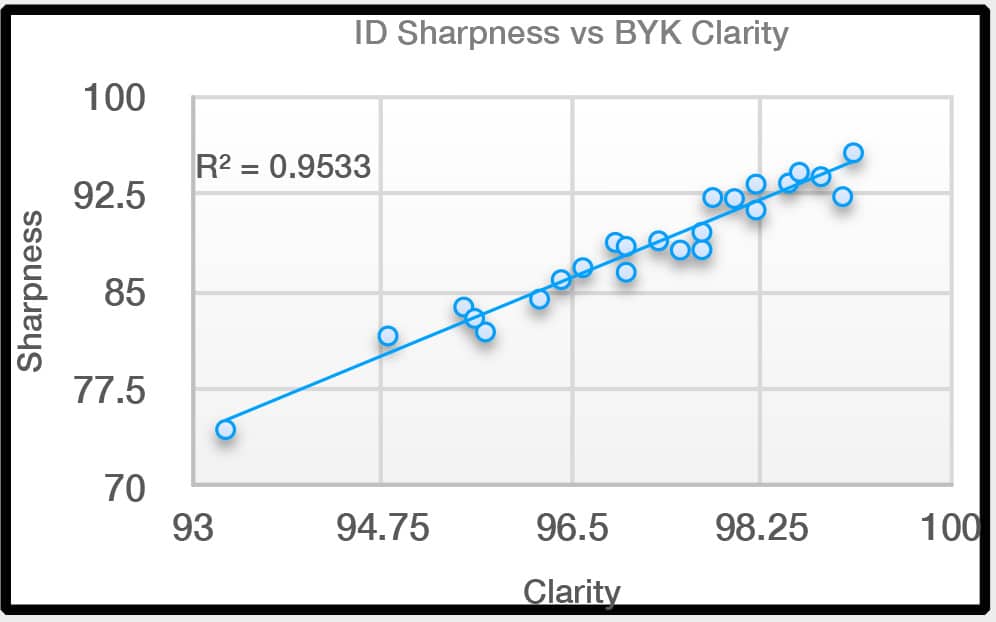

Die Ăœbereinstimmung bei der Clarity-Messung zwischen dem Rhopoint ID und konventionellen Kugelfotometern ist fĂ¼r kommerzielle Kunststofffolien (< 1000 Âµm) Ă¼blicherweise < 0,4% C (SD).

Die Ăœbereinstimmung der Clarity-Messung zwischen konventionellen Kugelfotometern und dem Rhopoint ID ist fĂ¼r dicke transparente Kunststoffe (< 6 mm) Ă¼blicherweise < 0,5 % C (SD).

Hohe Clarity
Mittlere Clarity
Geringe Clarity
ID-Schärfemessung

Bessere Messauflösung als bei Clarity-Messungen.

ID-Clarity

Clarity-Messung ist mit bestehenden Messungen kompatibel.

Sichtbare Transmission

FĂ¼r Konsumentenanwendungen ist es eher wichtig zu quantifizieren, wie Haze auf das menschliche Auge Ă¼bertragen wird, als wie es vom Material absorbiert wird.*

Sichtbare Ăœbertragung auf den menschlichen Betrachter

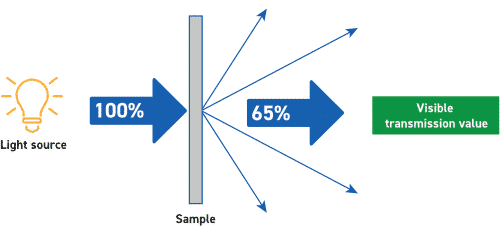

  • Rhopoint Transmittance (TID) quantifiziert die durch ein Material gehende Lichtmenge, die zur Kamera/zum Auge des Betrachters gelangt.
  • Diese Messung beschreibt die Helligkeit/Leuchtkraft des gesehenen Gegenstands und korreliert mit der vom Betrachter wahrgenommenen Qualität des Materials.
  • Bei der AusfĂ¼hrung mit kurzer Brennweite sind die sichtbaren Transmissionswerte mit den Laborgeräten Rhopoint ID kompatibel.
Sichtbare Lichtdurchlässigkeit
96 %
Sichtbare Lichtdurchlässigkeit
56 %

* Traditionelle Haze-Messgeräte messen die Gesamttransmission, die die Absorption des Lichts und nicht die optische Wahrnehmung wiedergibt.

Anwendungsbereiche

Rhopoint ID Inline product inline

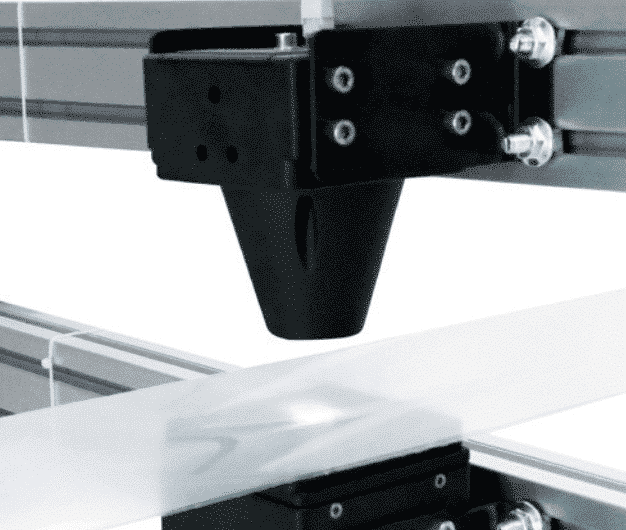

Rhopoint ID-Inline Sensor

Fortlaufende Messung des Inline-Prozesses, einschlieĂŸlich:

Rhopoint ID Inline product station

Rhopoint ID­Inline PrĂ¼fstation

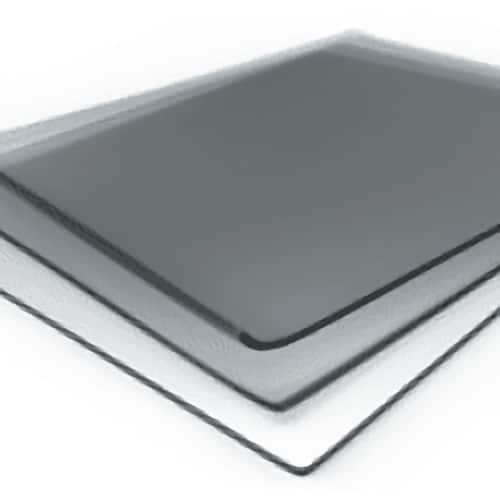

Empfohlen fĂ¼r Messungen bei groĂŸen Objekten, einschlieĂŸlich:

Sensormerkmale

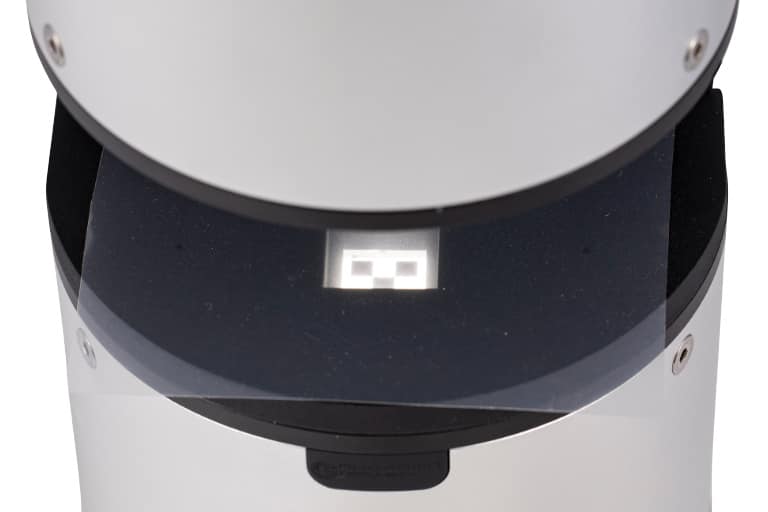

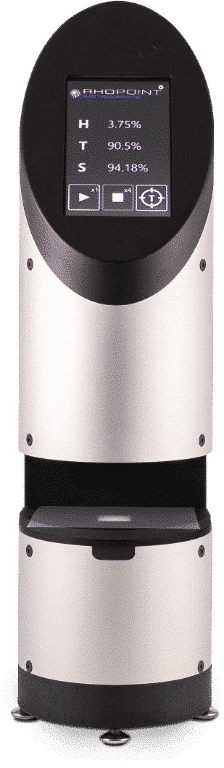

Das Rhopoint ID ist ein Gerät zur schnellen und sicheren Messung von Proben auf Haze, Transmission und Schärfe.

Keine beweglichen Teile

Geringes Risiko eines mechanischen Defekts

Hohe Abtastrate (10/s)

Hochrepräsentative Messung während des gesamten Produktionslaufs

Vollversiegelte Lichtquelle

Eindringen von Schmutz/Staub ist ausgeschlossen

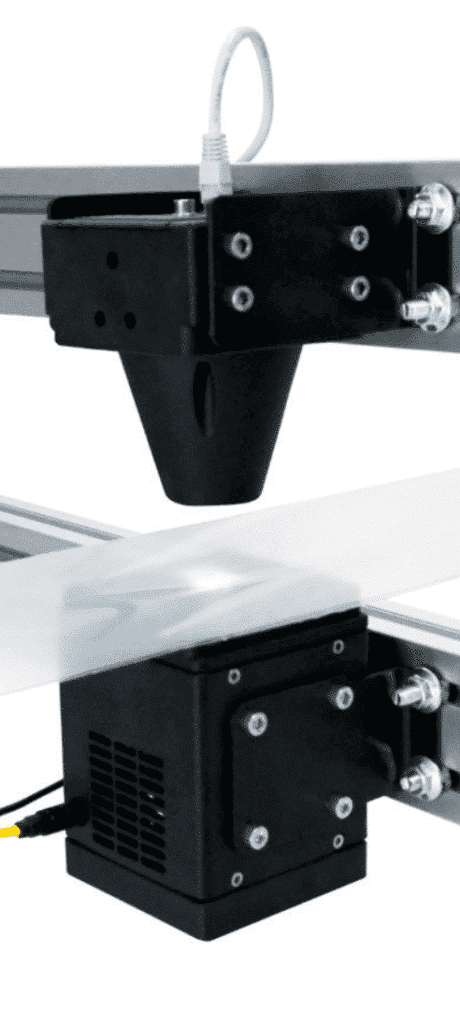

Rhopoint ID Inline Product Sensor
Ein oder mehrere Sensoren

Flexible Montageoptionen ermöglichen die Installation mehrerer Sensoren

Einfache Installation

Kann durch das Technikteam des Kunden installiert werden

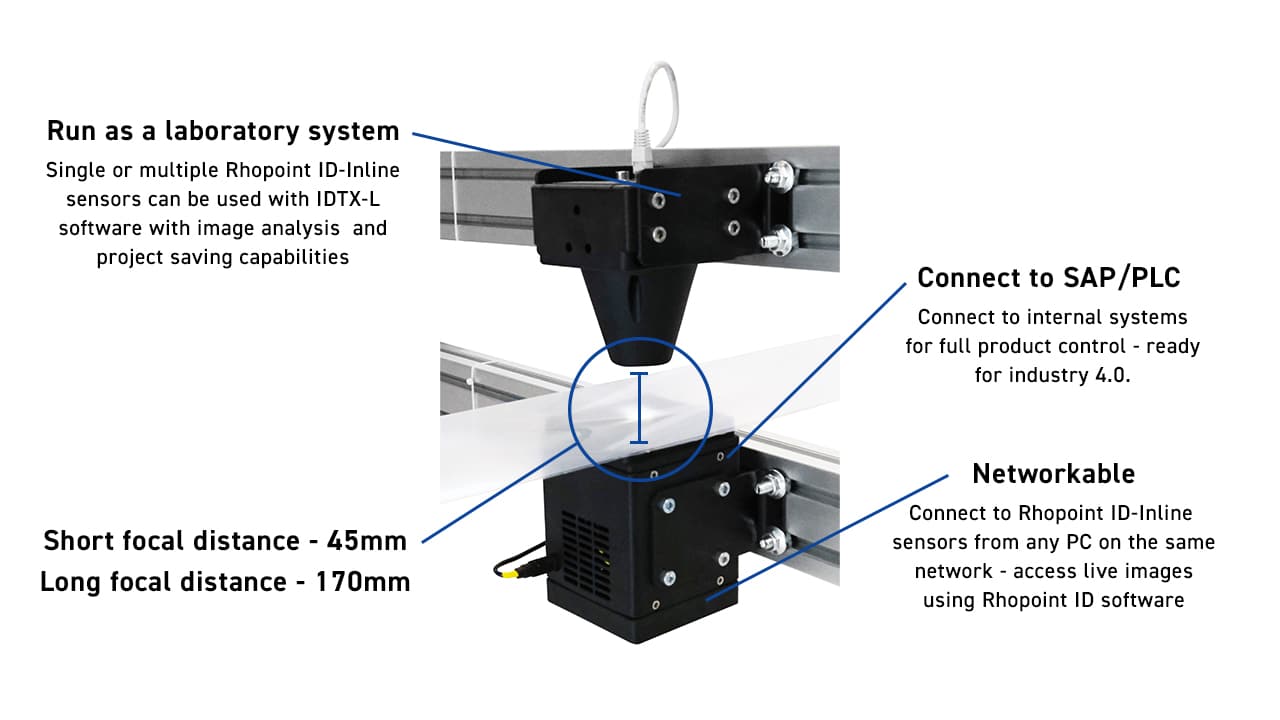

Einsatz als Laborsystem

Verwendung von einem oder mehreren Rhopoint ID-Inline Sensoren mit der IDTX-L Software möglich, inklusive Möglichkeiten fĂ¼r die Bildanalyse und zum Speichern von Projekten.

Anschluss an SAP/PLC

Einbindung in interne Systeme fĂ¼r volle Produktkontrolle – bereit fĂ¼r Industrie 4.0

Netzwerkfähig

Verbindung zu Rhopoint ID-Inline Sensoren Ă¼ber jeden PC im selben Netzwerk – Zugriff auf Live-Bilder mit das Rhopoint ID Software.

Brennweite

  • Kurze Brennweite – 45 mm
  • Lange Brennweite – 170 mm

Detaillierte Analysesoftware

Die Analysesoftware Rhopoint ID-L ermöglicht eine detaillierte visuelle Analyse der Probe mit LIVE VIEW. Die statistische Analyse mehrerer Testergebnisse wird fĂ¼r jeden gemessenen Parameter angezeigt. • Speichert alle Ergebnisse als CSV-Datei

  • Importiert frĂ¼here CSV-Ergebnisse
  • Speichert CSV-Ergebnisse und alle Bilder als TIFF
  • Importiert CSV-Ergebnisse und TIFF-Bilddateien

Spezifikationen

AttributSchärfeHazeClarityTransmission
Bereich0–100 %0–10 %10–100 %0–100 %
Auflösung0,010,010,010,010,01
Wiederholbarkeit (SD)0,10,050,050,030,05
Reproduzierbarkeit (SD)10,20,50,3

*Typische Werte – Verpackungsfolie <1000µm

Informationen zum Gerät
Materialdicke< 30 mm
Software ID-Analysesoftware oder TCP/IP-Client
VerbindungPOE-LAN
Räumliche Auflösung9µm/Pixel
Messbild12,5 mm x 12,5 mm
Kleinster Messbereich (Haze, Schärfe)12 mm x 8 mm
Kleinster Messbereich (Transmission)12 mm x 8 mm
Bildformat16 Bit TIFF
BildgrĂ¶ĂŸe1400 x 1400 Pixel
Betriebstemperatur10–40 °C
AbmessungenKurze Brennweite: 270 mm (H) x 100 mm (B) x 100 mm (T)
Lange Brennweite: 440 mm (H) x 100 mm (B) x 100 mm (T)
Gewicht1,1 kg
Verpackungsgewicht5,0 kg
Stromversorgung Lichtquelle12 V DC/2 A
Stromversorgung KameraPOE (Power Over Ethernet)
ProduktEnthaltenes ZubehörBestellnummer
Rhopoint ID-Inline, kurze Brennweite (45 mm)Haze-PrĂ¼fstandard (10%), USB-Stick mit Software und Lizenz, StromanschlussA3100-101
Rhopoint ID-Inline, lange Brennweite (170 mm)Haze-PrĂ¼fstandard (10%), USB-Stick mit Software und Lizenz, StromanschlussA3100-100
Kostenlose erweiterte Garantie

Kostenlose erweiterte 2-Jahres-Garantie: DafĂ¼r ist innerhalb von 28 Tagen nach dem Kauf die Registrierung bei www.rhopointinstruments.de/hilfe-und-dienstleistungen/formulare-und-feedback/geraeteregistrierungsformular/ erforderlich. Ohne Registrierung gilt die Standardgarantie mit einer Laufzeit von einem 1 Jahr.

Kalibrierung und Service

Schneller und wirtschaftlicher Service durch unser globales Netzwerk akkreditierter Kalibrier- und Servicezentren. AusfĂ¼hrliche Informationen hierzu erhalten Sie unter www.rhopointinstruments.de/hilfe-und-dienstleistungen/kalibrierung-und-service/.
