Novo-Curve 4 Glanzmessgerät

Geliefert mit kalibrierten und nach ISO 17025 UKAS zertifizierten Standards.

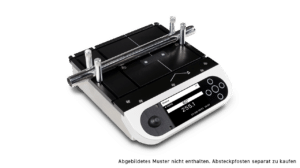

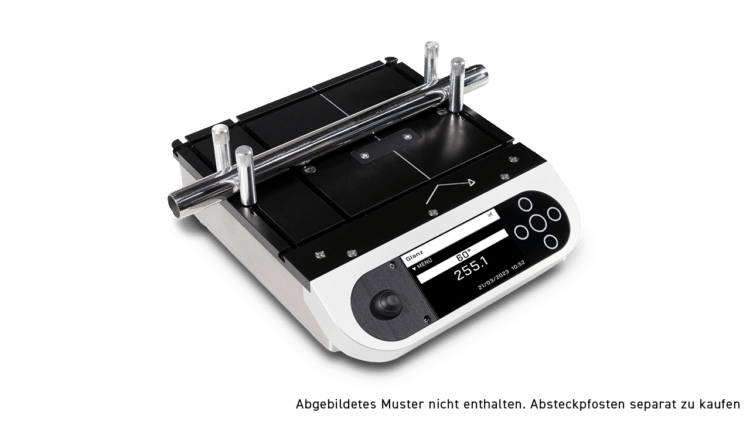

Rhopoint Novo-Curve 4 Produktbild mit Text
Rhopoint Novo-Curve 4 Produktbild mit Text
novo-curve-statistical-analysis-infographic-german
novo-curve-sample-positioning-infographic-german
novo-curve-checking-curved-surfaces-infographic-german

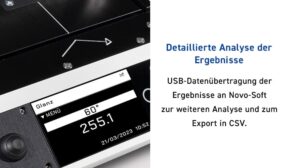

novo-curve-detailed-analysis-infographic-german
novo-curve-glossmeter-screen-infographic-german
novo-curve-glossmeter-scale-infographic-german
novo-curve-standards-infographic-german
Novo curve video mock up
Industries & Applications

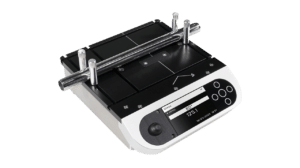

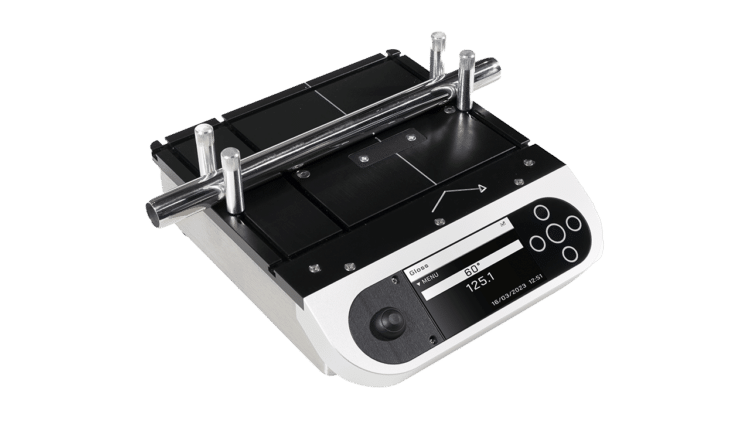

Novo-Curve 4 Glanzmessgerät

  • Benchtop-Glanzmessgerät, Messung bei 60°
  • Geeignet für gebogene und flache Oberflächen
  • Präzise Messung von kleinen Flächen und unregelmäßigen Formen
  • Kundenspezifische Adaptervorrichtungen verfügbar
  • Um genaue und zuverlässige Ergebnisse zu gewährleisten, wird das Novo-Curve 4 Glanzmessgerät mit kalibrierten und nach ISO 17025 UKAS zertifizierten Kalibrierstandards geliefert.

€4.330

Preise per E-Mail senden
Offizielle Angebotsanfrage
Erst testen, dann kaufen

Mehr Informationen

Erweiterte Garantie

Mehr Informationen

Meine Proben testen

Mehr Informationen

Der Novo-Curve wird seit 1997 von Rhopoint hergestellt und ist der Industriestandard
Instrument zur Messung des Glanzes von gebogenen und kleinen Teilen, die nicht gemessen werden können
mit Standard-Handgeräten.

Das Novo-Curve 4 ist ein einzigartiges Instrument mit einer speziell entwickelten Optik zur genauen Messung des Glanzes bei
60° von gekrümmten Oberflächen und kleinen Flächen. Es gibt mehrere Optionen, um die Wiederholbarkeit der Glanzmessung zu erhöhen
einer unregelmäßigen Probenform. Bewegliche Vorrichtungspfosten sorgen dafür, dass zylindrische Objekte korrekt positioniert werden können und
jedes Mal an der gleichen Stelle gemessen.

Vorteile der Verwendung des Novo-Curve 4

  • Messung von kleinen, gekrümmten oder unregelmäßigen Oberflächen
  • Einfaches Haltesystem
  • 2 mm x 2 mm Messfleck
  • Hände bleiben frei für einfache Probenhandhabung
  • Vollständige statistische Analyse
  • Fortlaufende Messfunktion
  • Herunterladen, Analysieren und Speichern von Messwerten in der Novo-Gloss Multi Gauge Software
  • Direkte Übertragung der Daten auf den PC

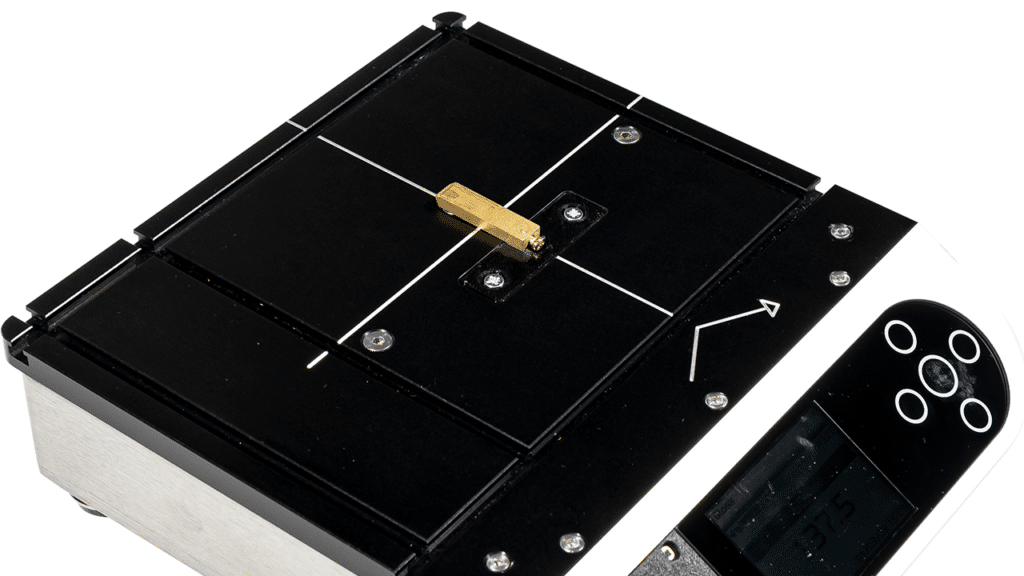

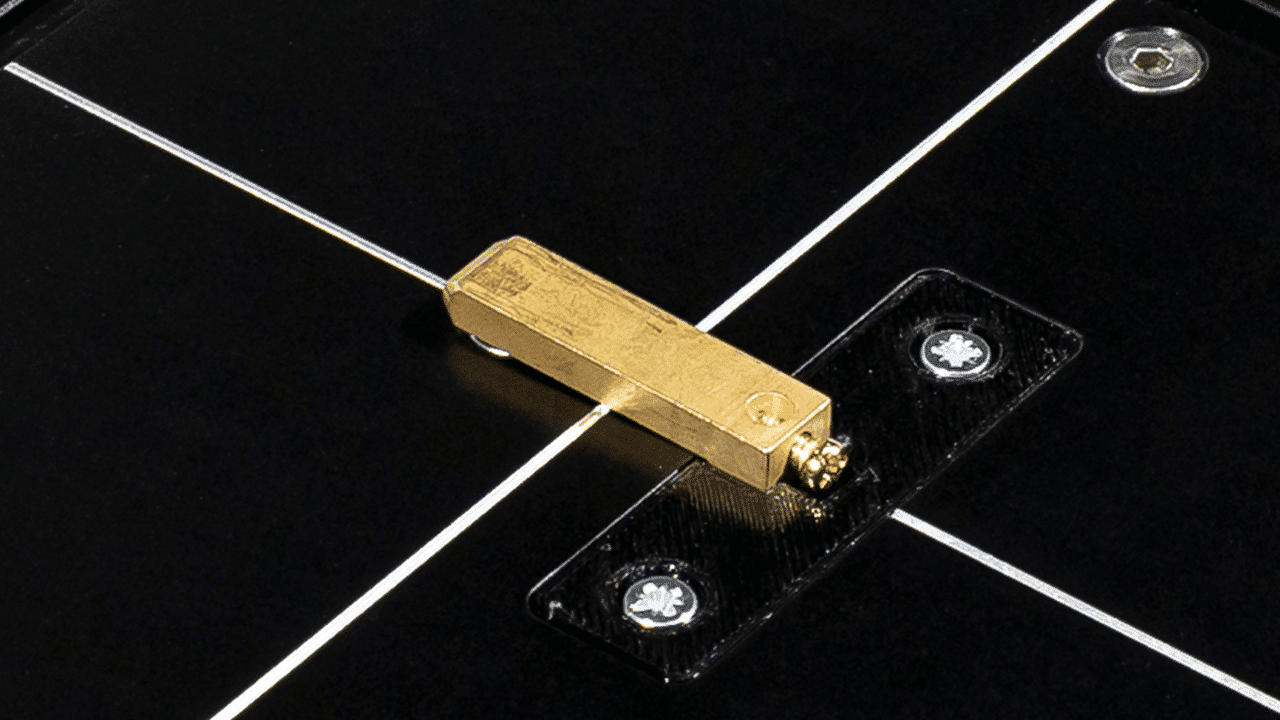

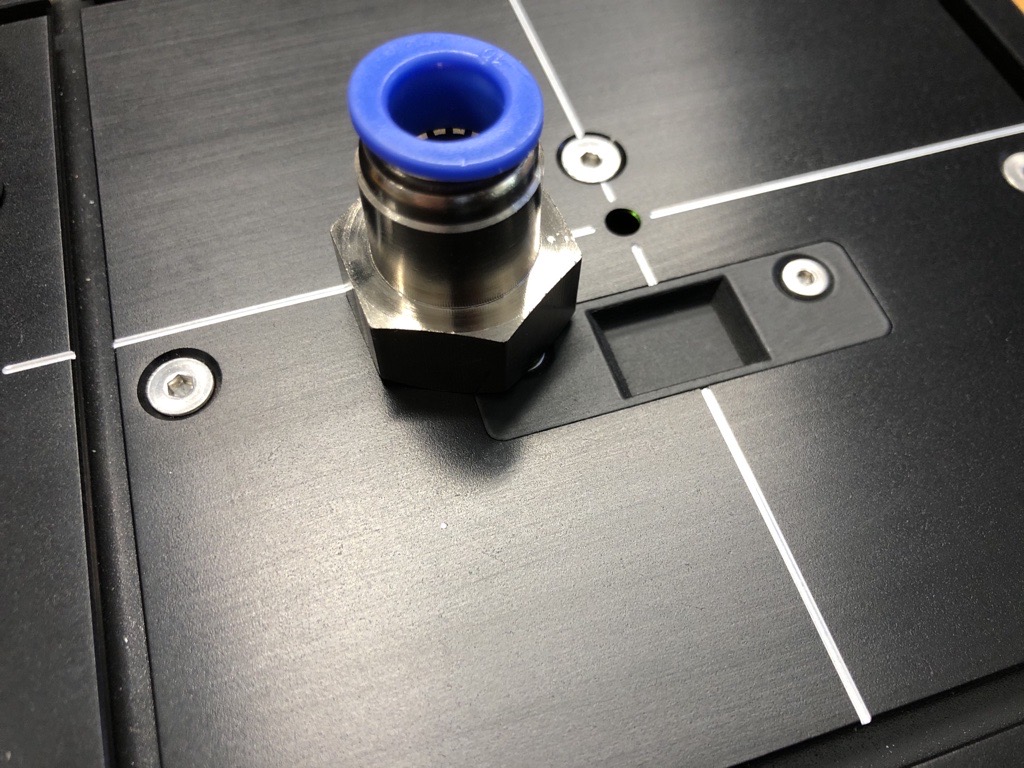

Novo-Curve with custom cutout (zoomed)
Für eine exakte Passform bei kleinen komplexen Formen ermöglicht ein kundenspezifischer Ausschnitt, dass die Probe jedes Mal genau an der gleichen Stelle gemessen wird

Weitere Optionen für die Glanzmessung von kleinen und gebogenen Teilen

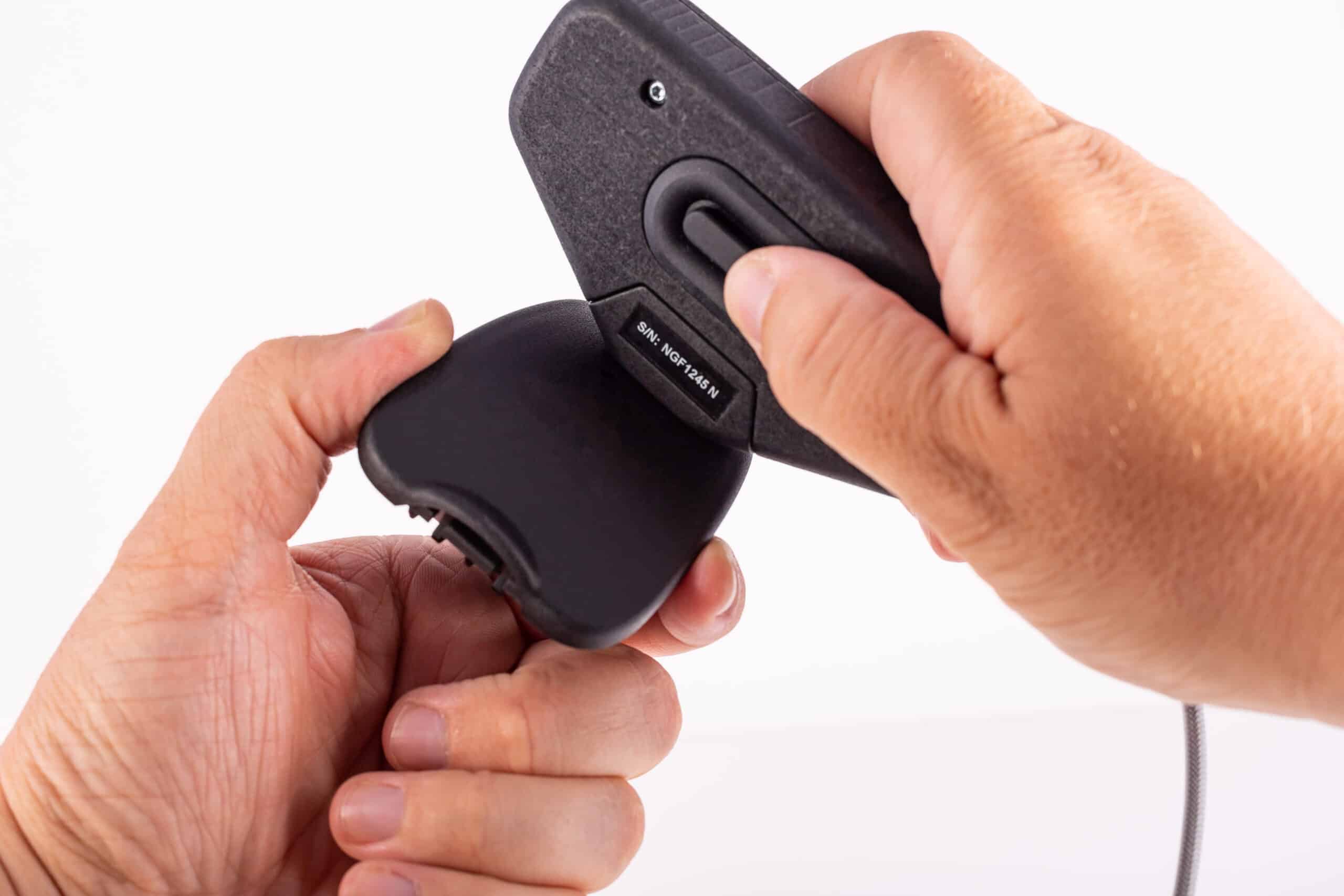

Rhopoint IQ Flex 60 Mess-Spanngurt

Novo-Gloss Flex 60

Das Novo-Gloss Flex 60 wurde speziell für die Messung von Oberflächen mit geringem Glanz entwickelt. Es verfügt über eine zusätzliche Messskala mit einer 10-mal höheren Auflösung als herkömmliche Glanzmessgeräte. Diese höhere Auflösung ermöglicht ein weitaus höheres Maß an Kontrolle der Oberflächenbeschaffenheit. Diese Technologie, die bisher nur für die Messung flacher Oberflächen zur Verfügung stand, ist nun in einem neuen Format erhältlich, das speziell für gekrümmte Oberflächen sowie kleine und empfindliche Teile entwickelt wurde. Mit der Fähigkeit, den Glanz von Oberflächen zu messen, die mit herkömmlichen Glanzmessgeräten nicht zugänglich sind, kombiniert das Glanzmessgerät Novo-Gloss Flex 60 die Funktionalität und die Berichterstellung eines fortschrittlichen Glanzmessgeräts mit einem ultraleichten Fernmesskopf.

Gemessene Parameter:
- 60° Glanz GU
- 60° Glanz GUh

IQ Flex 20 Anwendungsbereiche

Rhopoint IQ Flex 20

Der Rhopoint IQ Flex 20 quantifiziert Oberflächenqualitätsprobleme wie Orangenhaut und Trübungen, die für ein Standard-Glanzmessgerät unsichtbar sind. Es zeichnet auf, wie Licht von einer Oberfläche reflektiert wird. Dieses Handmessgerät wurde speziell für die Messung von hochglänzenden, gekrümmten Oberflächen sowie von kleinen und empfindlichen Teilen entwickelt. Die Flex 20-Glanzmessungen sind vollständig mit den bestehenden Rhopoint IQ-Ergebnissen kompatibel.

Gemessene Parameter:
- 20° Glanz
- Reflexionsdunst
- Reflektierte Bildqualität (RIQ)
- Unverwechselbarkeit des Bildes (DOI)
- Goniophotometrische Kurven
- RSPEC (spiegelnder Spitzenreflexionsgrad)

Wie wähle ich das richtige Produkt für meine Anwendung?

Beratung bei Messungen und individuellem Design

Kundenspezifisches Kleinteile-Adapter-System

Die neue Novo-Curve 4 enthält einen eingerückten
Platte zur Aufnahme komplexer Teile, die nicht
mit dem vorherigen Gerät gemessen werden.

Die eingerückte Platte nimmt auch 3D-gedruckte Schablonen auf
um eine genaue Platzierung von kleinen Schaltern zu ermöglichen,
Aufkleber oder unregelmäßige Formen.

Wenden Sie sich an unser erfahrenes Anwendungsteam, das Sie über die beste Methode zur Messung kleiner gebogener Teile beraten kann.
Wir entwerfen und liefern auch 3D-gedruckte Adapter und Vorrichtungen, die für viele Anwendungen maßgeschneidert sind.
Anwendungen.

Funktionen

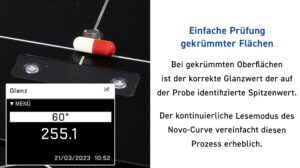

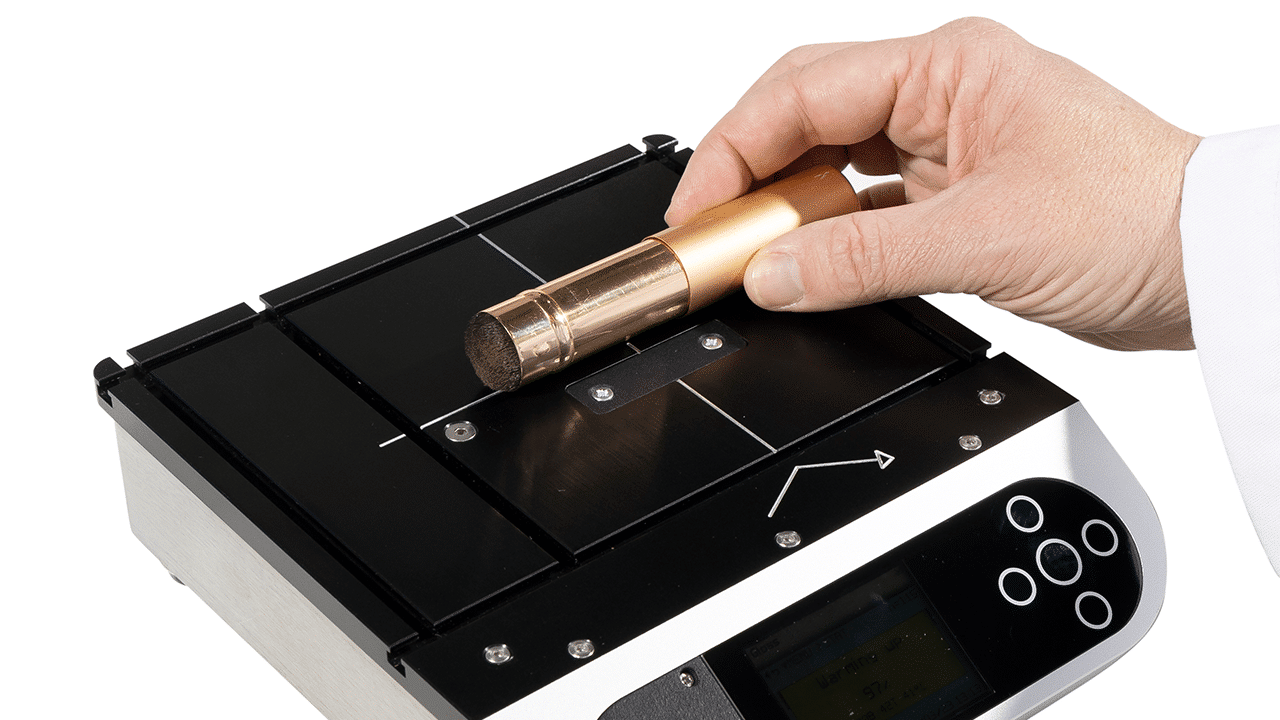

Einfache Prüfung von gekrümmten Oberflächen

Bei gekrümmten Oberflächen ist der korrekte Glanzwert der auf der Probe identifizierte Spitzenwert. Der kontinuierliche Lesemodus des Novo-Curve 4 vereinfacht diesen Prozess erheblich.

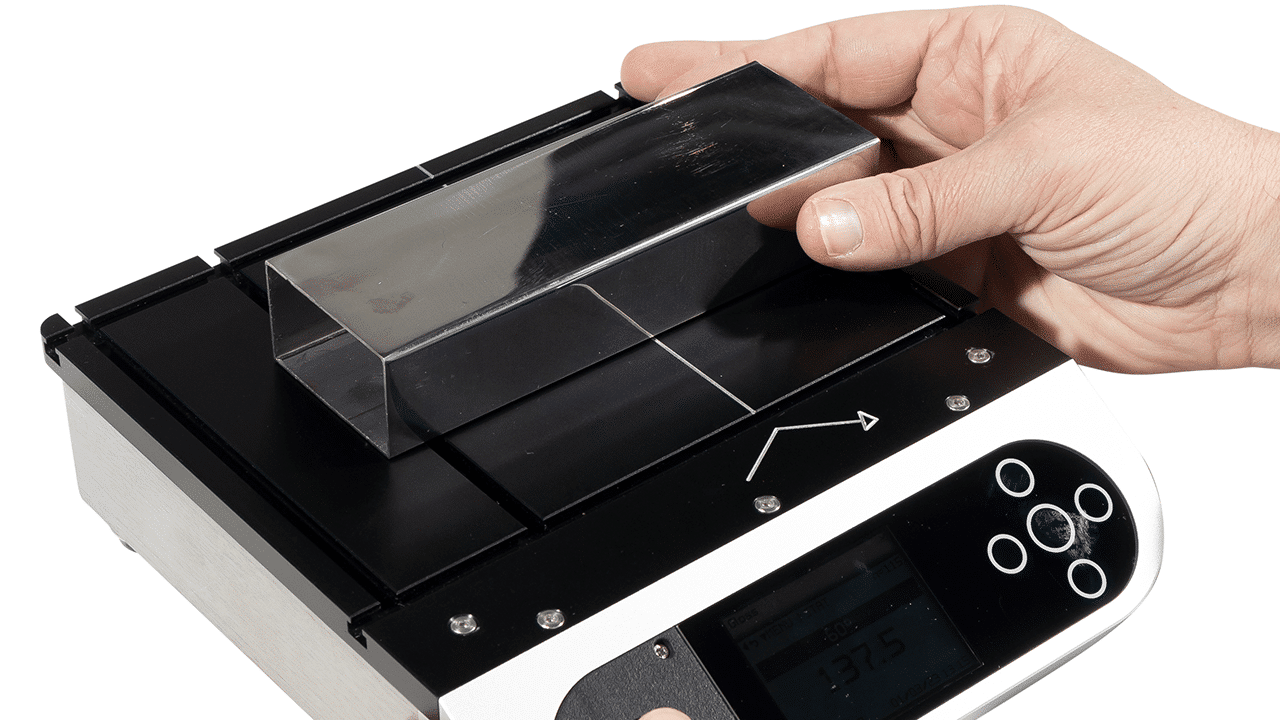

Gesicherte Messungen

Zur besseren Glanzkontrolle kalibrieren Sie mit einem Standard, der Ihrer Probe am nächsten kommt. Zusätzliche Standards sind von matt bis hochglänzend erhältlich.

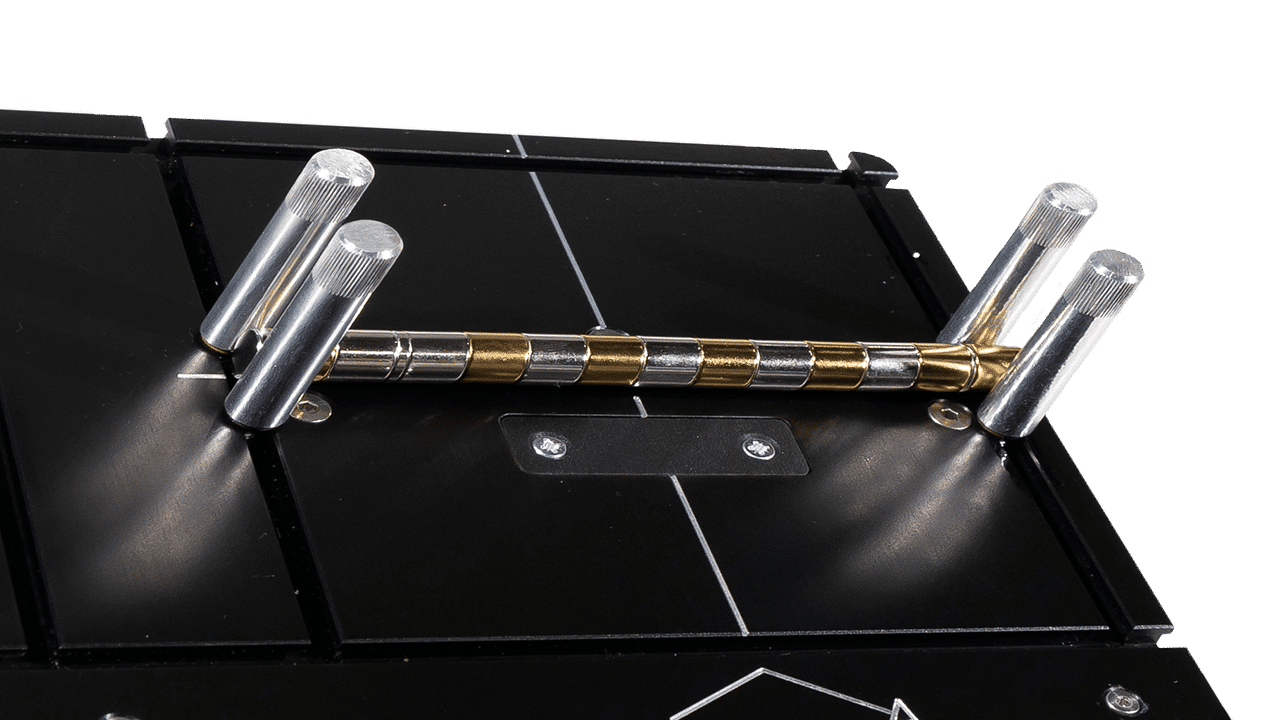

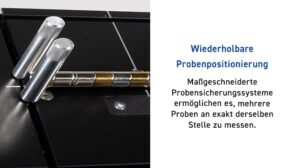

Wiederholbare Probenpositionierung

Maßgeschneiderte Probensicherungssysteme ermöglichen es, mehrere Proben an exakt derselben Stelle zu messen*.
*Erfordert zusätzliches Zubehör

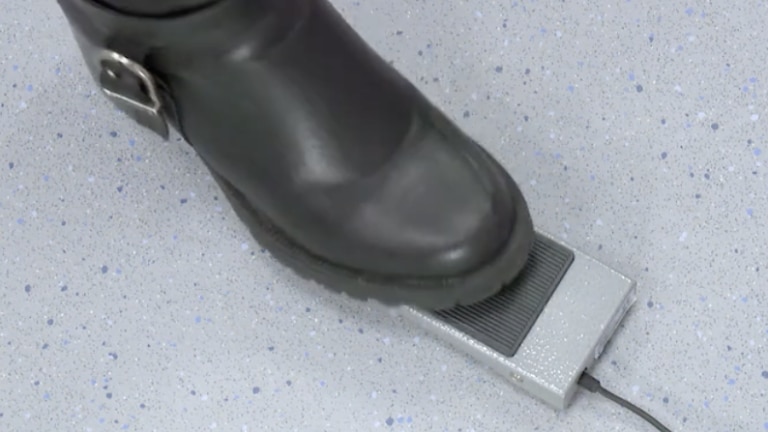

Novo curve footswitch

Hände frei für einfache Probenhandhabung

Der optionale Fußschalter ermöglicht es dem Benutzer, die Probe für die Messung einfach zu manipulieren

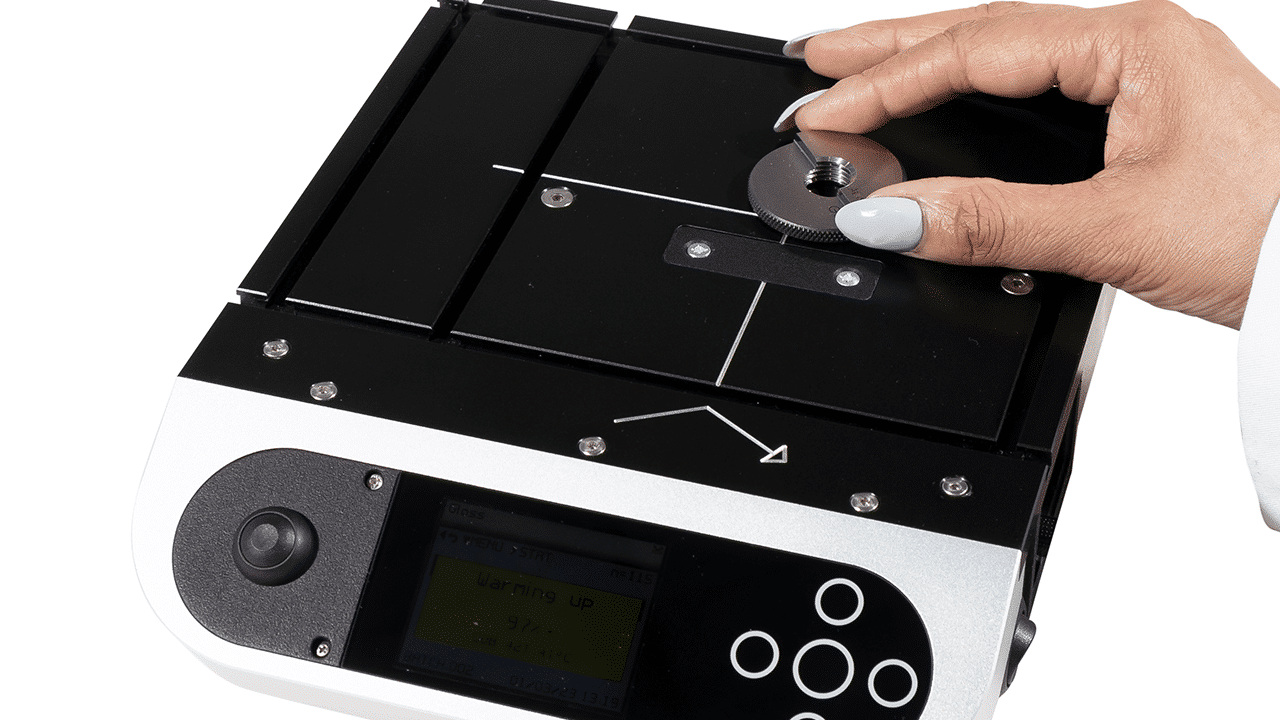

Messung von kleinen Proben

Messung von Proben, die zu klein sind, um mit einem Standard-Glanzmessgerät gemessen zu werden

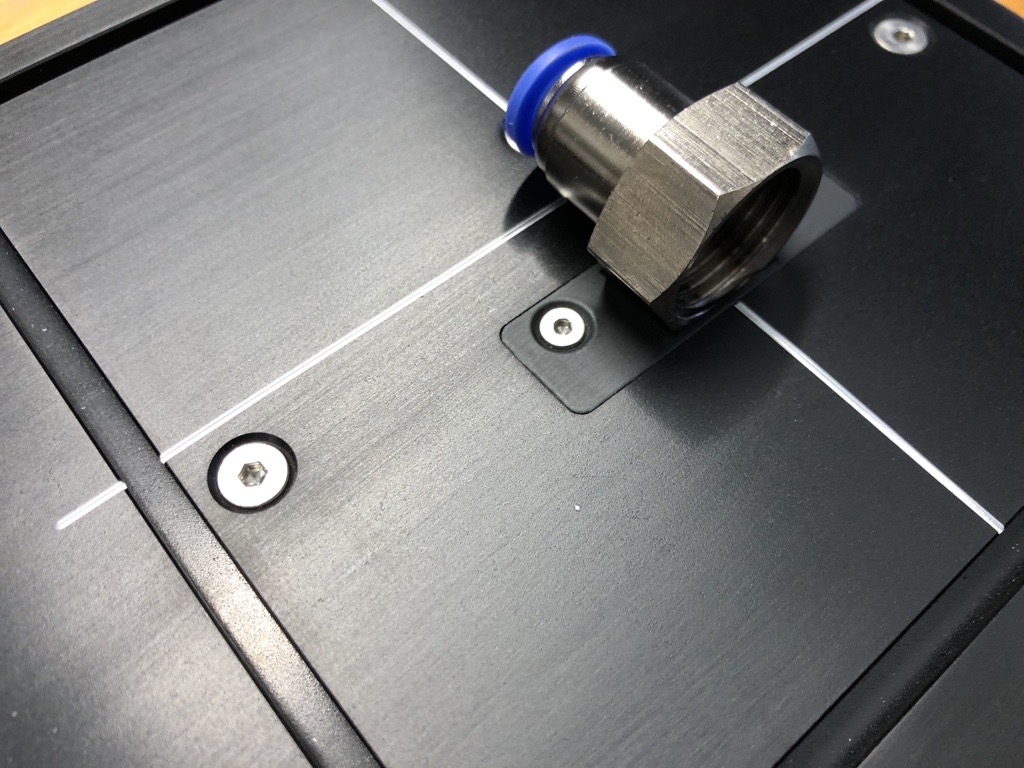

Kundenspezifische Teileadapter

Für eine exakte Passform bei kleinen komplexen Formen ermöglicht ein kundenspezifischer Ausschnitt, dass die Probe jedes Mal genau an der gleichen Stelle gemessen wird

Messung Funktion

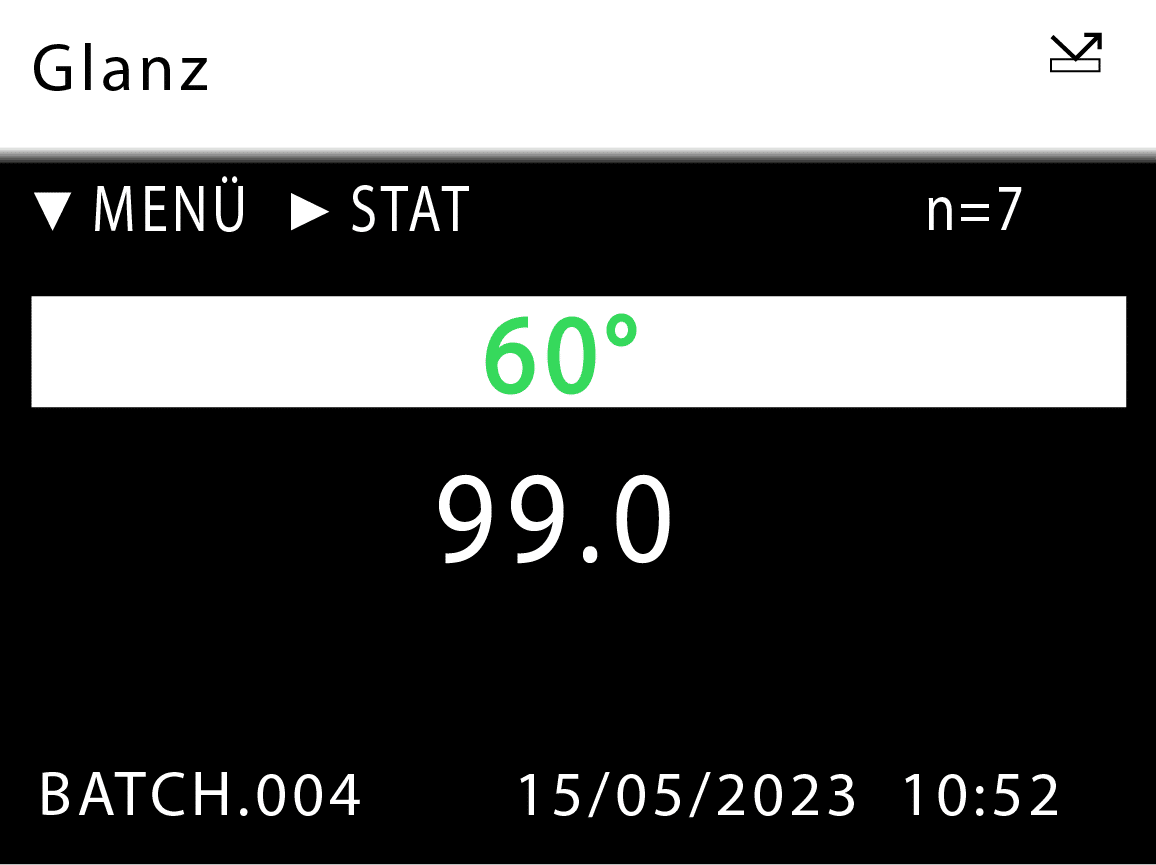

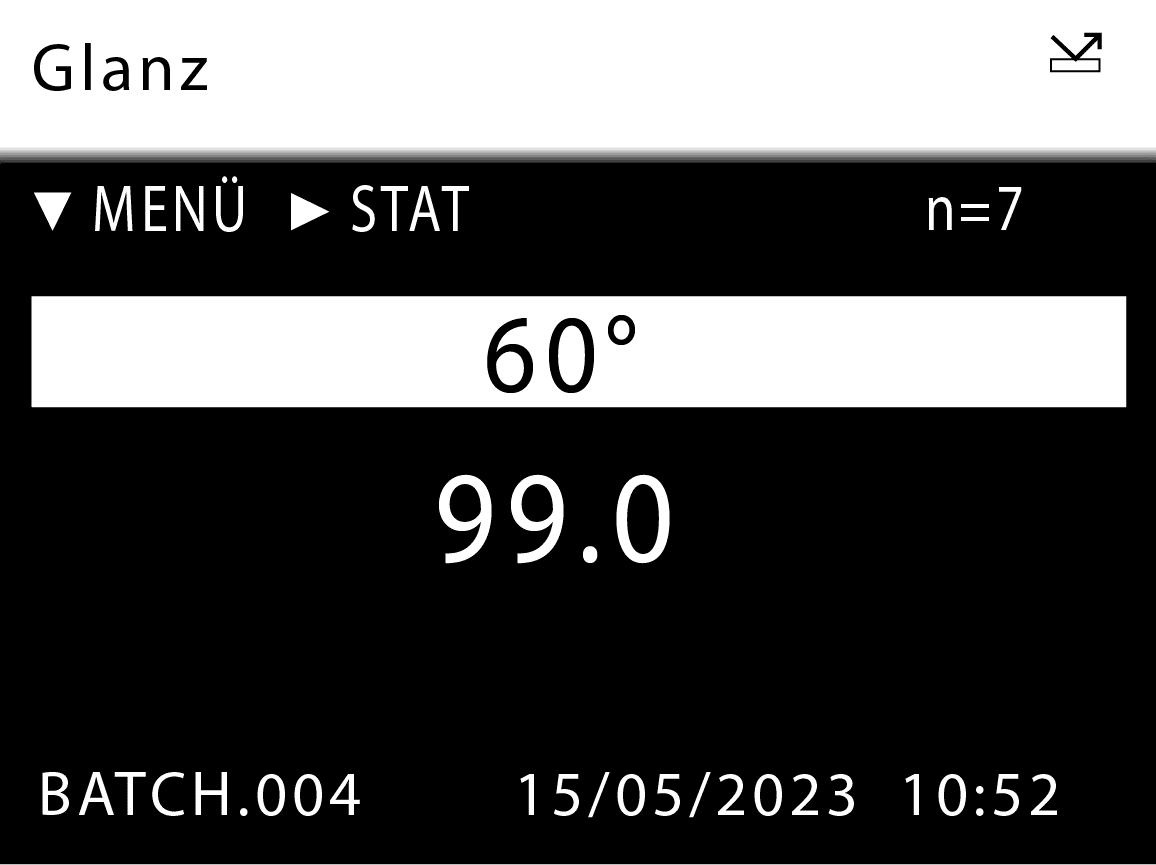

Messung

Gleichzeitige Messung aller Parameter in GU oder % Reflektivität, mit Datums- und Zeitstempel.

Parameter

Pass/Fail-Parameter können zur sofortigen Identifizierung von Abweichungen definiert werden.

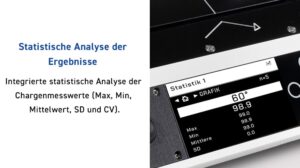

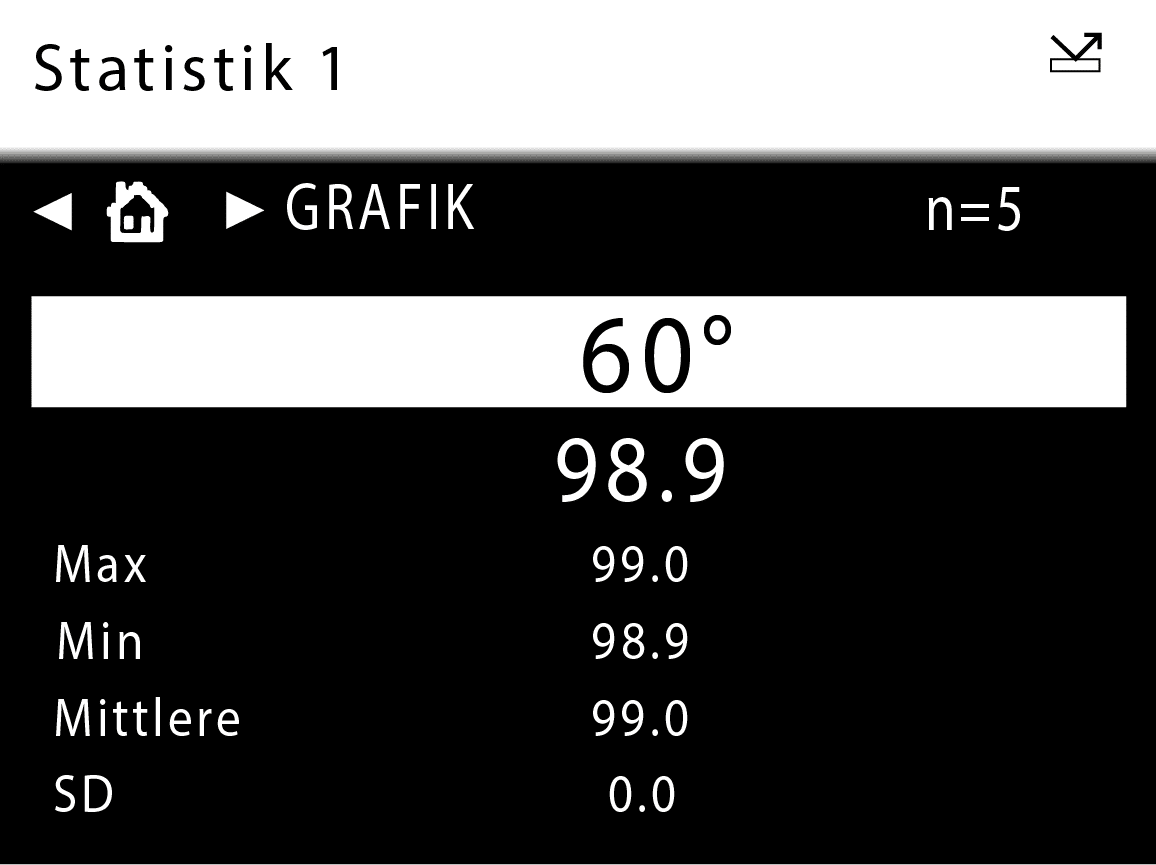

Statistik

Zeigt eine vollständige Statistik für die Messwerte im aktuellen Stapel an.

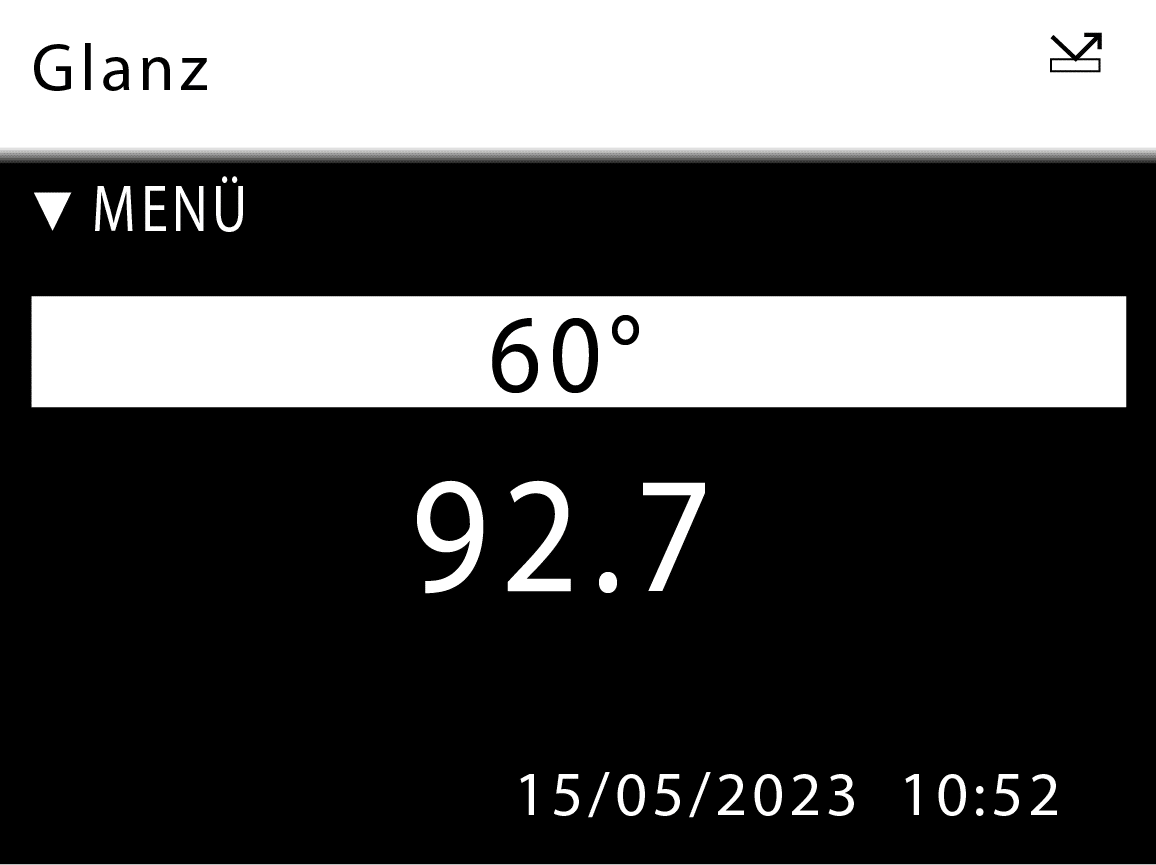

Automatische Messung

Automatische Messungen in vordefinierten Intervallen zur einfachen Kontrolle großer Flächen.

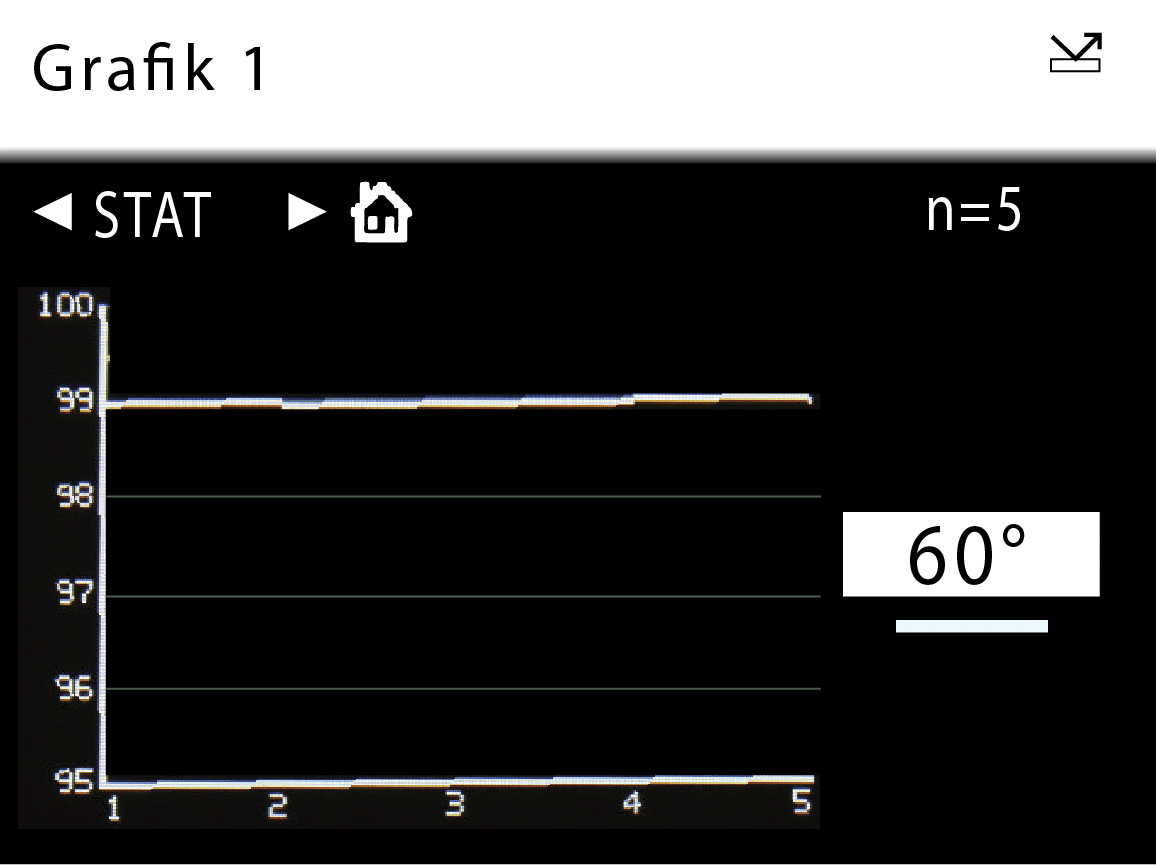

Grafische Darstellung

Grafische Berichte für schnelle Trendanalysen.

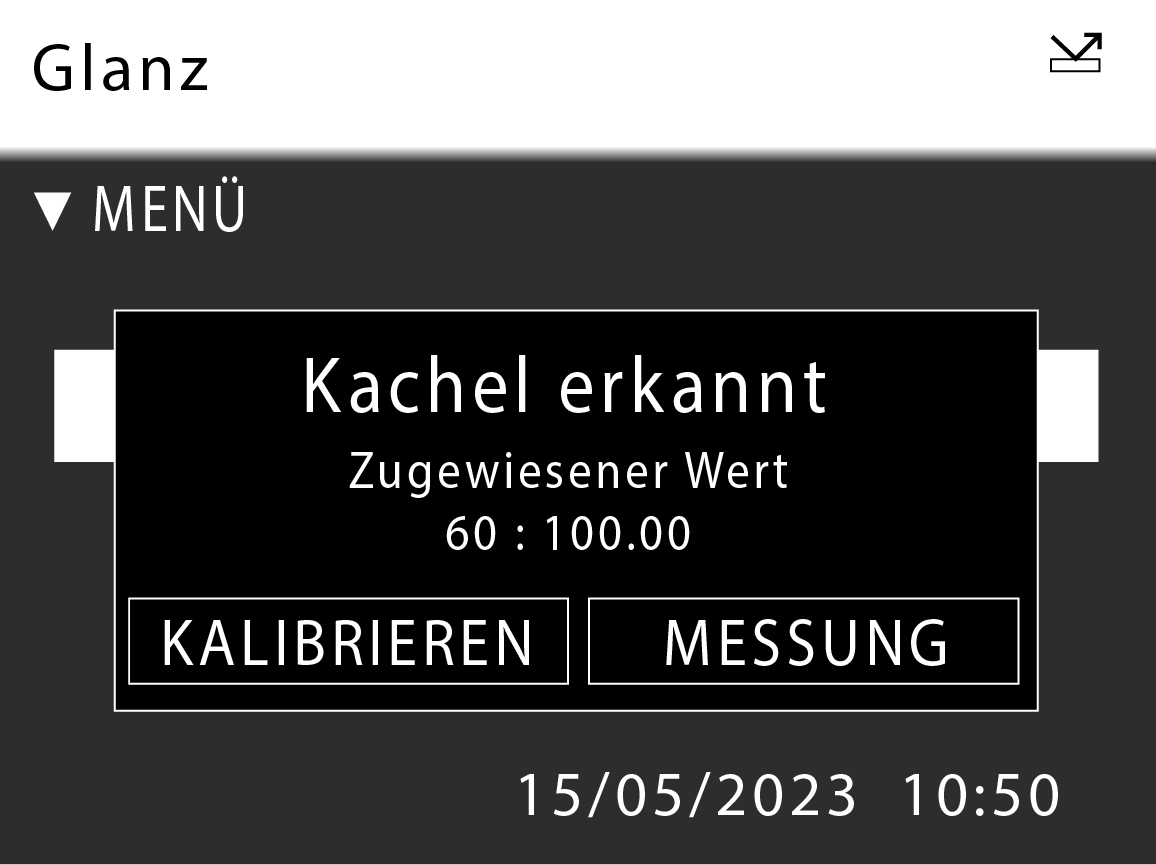

Automatische Erkennung von Kacheln

Um die Kalibrierung zu beschleunigen, erkennt das Gerät automatisch, wenn der Kalibrierstandard am Gerät angebracht ist.

Anwendungen

Geldscheine

Hologramme und Wasserzeichen

Alle Farben & Beschichtungen
Medizin

Tabletten, chirurgische Instrumente und Prothesen

Süßwaren

Pralinen und Süßígkeiten

Lebensmittel

Obst, Gemüse und Nüsse

Zahnmedizin


Zahnabdrücke und Prothesen

Kunststoffteile

Von kleinen Teilen wie Bedienelementen an Mobiltelefonen bis zu großen extrudierten Rohren

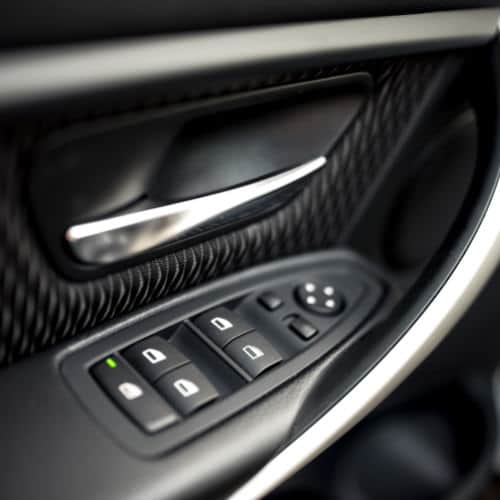

Automobilindustrie

Schalter und Tasten, verchromte Auspuffrohre, gekrümmte Teile der Karosserie und Innenausstattung

Möbel

Holz, Kunststoff und Metall

Keramik

Porzellan, Fliesen und glasierte Töpferwaren

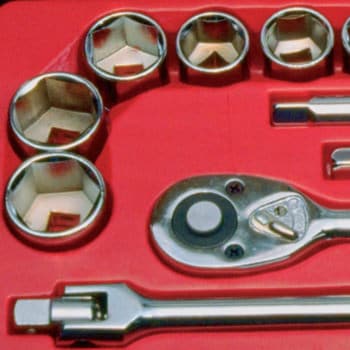

Galvanisieren

Verchromte Rohre, Schmuck, Griffe, chirurgische Instrumente und Prothesen

Münzen

Polierte Metalle

Geldscheine

Hologramme und Wasserzeichen

Alle Farben & Beschichtungen
Medizin

Tabletten, chirurgische Instrumente und Prothesen

Süßwaren

Pralinen und Süßígkeiten

Lebensmittel

Obst, Gemüse und Nüsse

Zahnmedizin


Zahnabdrücke und Prothesen

Kunststoffteile

Von kleinen Teilen wie Bedienelementen an Mobiltelefonen bis zu großen extrudierten Rohren

Automobilindustrie

Schalter und Tasten, verchromte Auspuffrohre, gekrümmte Teile der Karosserie und Innenausstattung

Möbel

Holz, Kunststoff und Metall

Keramik

Porzellan, Fliesen und glasierte Töpferwaren

Datenanalyse und -übertragung

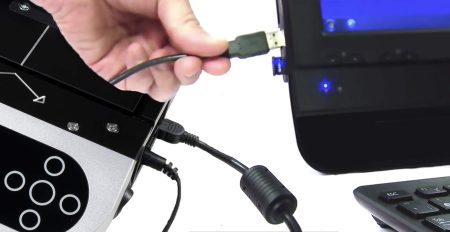

data-transfer mock up

Softwarelose Datenübertragung

Bei einer USB-Verbindung zum PC wird das Gerät sofort als Laufwerk erkannt, was die schnelle Übertragung von CSV-Dateien mit dem Windows Explorer oder ähnlichen Programmen erleichtert.

graph2

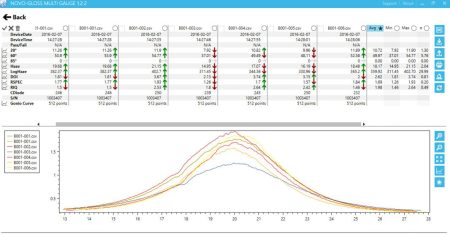

Statistische Analyse mit der Novo-Gloss Multi Gauge Software

Die mitgelieferte Software bietet eine einfache Möglichkeit zum Messen, Importieren und Vergleichen von Daten und zum Exportieren der Messungen in verschiedene andere Dateiformate, z. B. PDF, Excel® oder CSV.

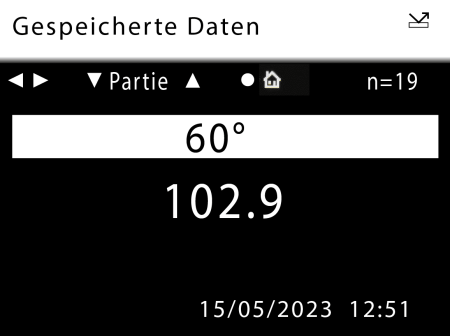

NC-Daten-Analyse-Bildschirm

Anzeigen und Prüfen der auf dem Gerät gespeicherten Daten

Die Messungen können aus jeder gespeicherten Charge abgerufen und angezeigt werden.

Zubehör

Enthaltenes Zubehör:

  • UKAS-Kalibrierungsstandards im Schutzkoffer
  • Stromversorgungseinheit
  • USB-Datenkabel
  • Reinigungstuch für Kalibrierplatte
  • USB mit Handbüchern zu den Instrumenten

Optionales Zubehör:

  • 4 x Absteckpfosten
  • Ersatz-Kalibrierungsfliese
  • Ergänzende Kalibrier-/Kontrollstandards
  • Novo-Curve Zylindermesslehre
  • Kundenspezifische Spannvorrichtungen
  • Fußschalter
Um genaue und zuverlässige Ergebnisse zu gewährleisten, werden Rhopoint Novo-Gloss Instrumente mit Standards geliefert, die gemäß ISO 17025 UKAS kalibriert und zertifiziert sind.

Spezifikationen

*Um diese Reproduzierbarkeit zu erreichen, ist ein Spiegelglanz-Kalibrierungsstandard erforderlich.

Downloads

DATENBLÄTTER

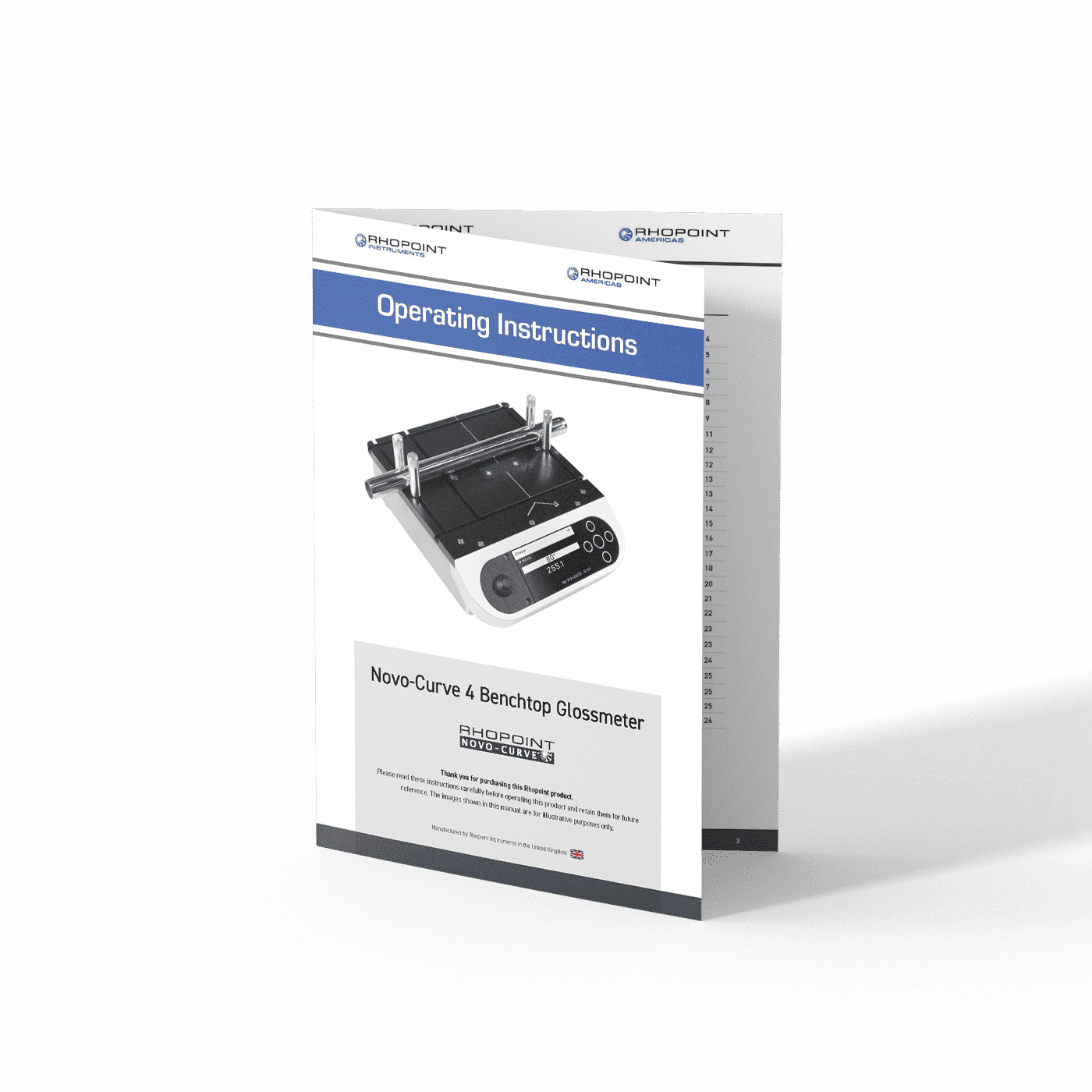

BEDIENUNGSANLEITUNGEN

ANWENDUNGSHINWEISE UND WHITE PAPERS

Verwandte Nachrichtenartikel

Antworten auf häufige Fragen zu unseren Geräten und Messungen

Wozu Glanz messen?

Glanz ist ein Aspekt der visuellen Wahrnehmung von Objekten, der bei der psychologischen Wirkung von Produkten auf den Kunden eine ebenso große Rolle spielt wie

Mehr lesen »

Was ist RSpec?

RSpec ist die in einem sehr schmalen Winkelbereich in Reflexionsrichtung gemessene Spitzenreflexion +/- 0,0991º. RSpec reagiert sehr empfindlich auf Oberflächenstrukturen. Strukturen oder Welligkeit wirken wie
